Планшет контроля затяжки

1О руководстве

Руководство объясняет, как работать с планшетом и ключами на посту. Читать целиком не обязательно. Если нужно быстро начать, откройте раздел 6: там весь рабочий цикл разобран по шагам.

1.1 Для кого этот документ

Разделы 1–7 и 10 написаны для механика: подключение ключа, контроль, журнал. Раздел 8 нужен мастеру участка и настройщику: сеть, сканер, каталог, база данных, обновления. Специальной подготовки не требуется.

1.2 Что должно быть готово заранее

• планшет включается и показывает каталог операций;
• ключи добавлены во вкладке «Ключи» и заряжены;
• каталог операций для ваших моделей загружен в планшет.

2Как устроена система

2.1 Три части

Система состоит из трёх частей, и каждая отвечает за своё.

Механик работает с ключом и планшетом. Ключ работает с одним планшетом: пока ключ подключён к вашему планшету, другой планшет или компьютер подключиться к нему не может.

2.2 Что такое окно контроля

Это главное понятие во всей работе. У каждого резьбового соединения есть допустимый диапазон момента: от и до. Его задаёт технология. Этот диапазон и называется окном контроля.

Например, запись 30–43 Н·м означает, что момент должен быть не меньше 30 и не больше 43 ньютон-метров.

• Ниже нижней границы: соединение затянуто слабо и может ослабнуть.
• Выше верхней: соединение перетянуто, можно повредить резьбу или деталь.
• В диапазоне: соединение держит так, как задумано.

2.3 Что проверяет «Контроль затяжки»

Планшет проверяет уже собранные соединения, не разбирая их. Ключ тянут в сторону затяжки: пока болт держит, момент растёт, а когда болт стронулся, ключ запоминает этот момент и пикает. Это и есть остаточный момент, он сравнивается с окном контроля.

3Начало работы

3.1 Включение планшета

1. 1Нажмите кнопку питания на корпусе планшета и удерживайте пару секунд.
2. 2Дождитесь, пока откроется программа: она запускается сама и коротким мотивом сообщает, что готова к работе.
3. 3Проверьте строку вверху экрана: там должны быть часы и заряд батареи.

3.2 Строка состояния

Строка вверху видна на всех экранах и поверх окон. Слева название компании, по центру часы, справа заряд планшета. Молния рядом с процентами означает, что идёт зарядка. Жёлтым цвет заряда становится при 30 %, красным при 15 %. Жёлтый перечёркнутый динамик означает, что звук планшета выключен.

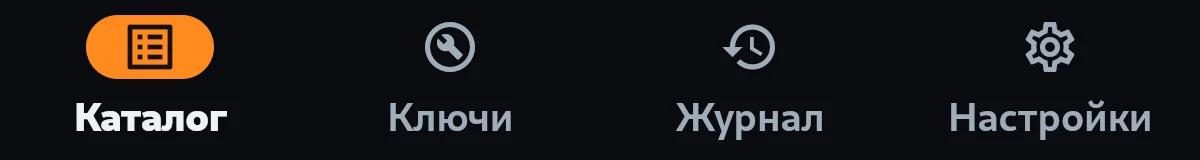

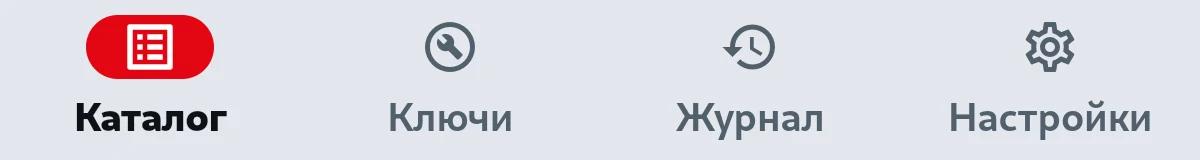

3.3 Разделы программы

Внизу экрана четыре раздела, переключение между ними одним касанием.

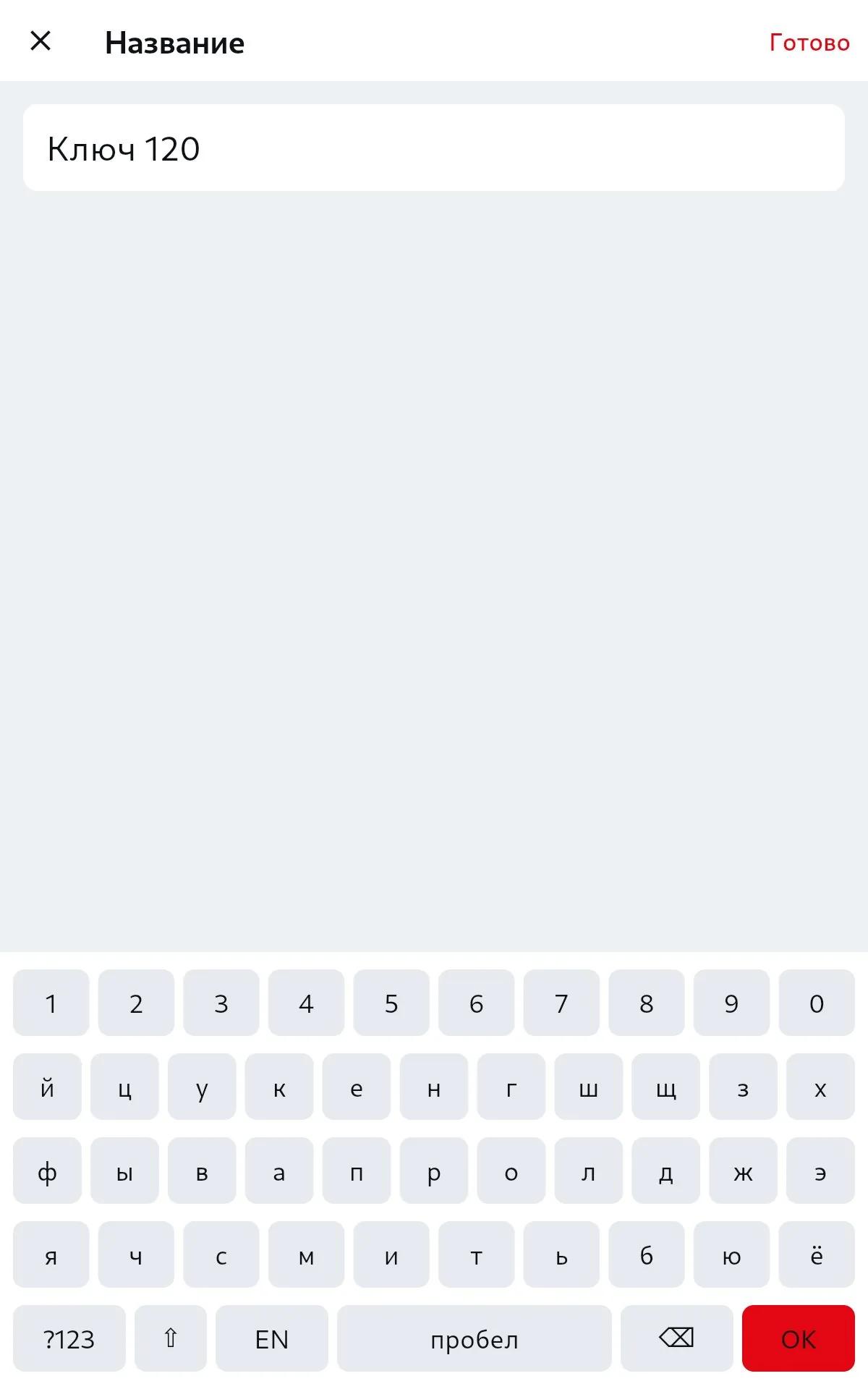

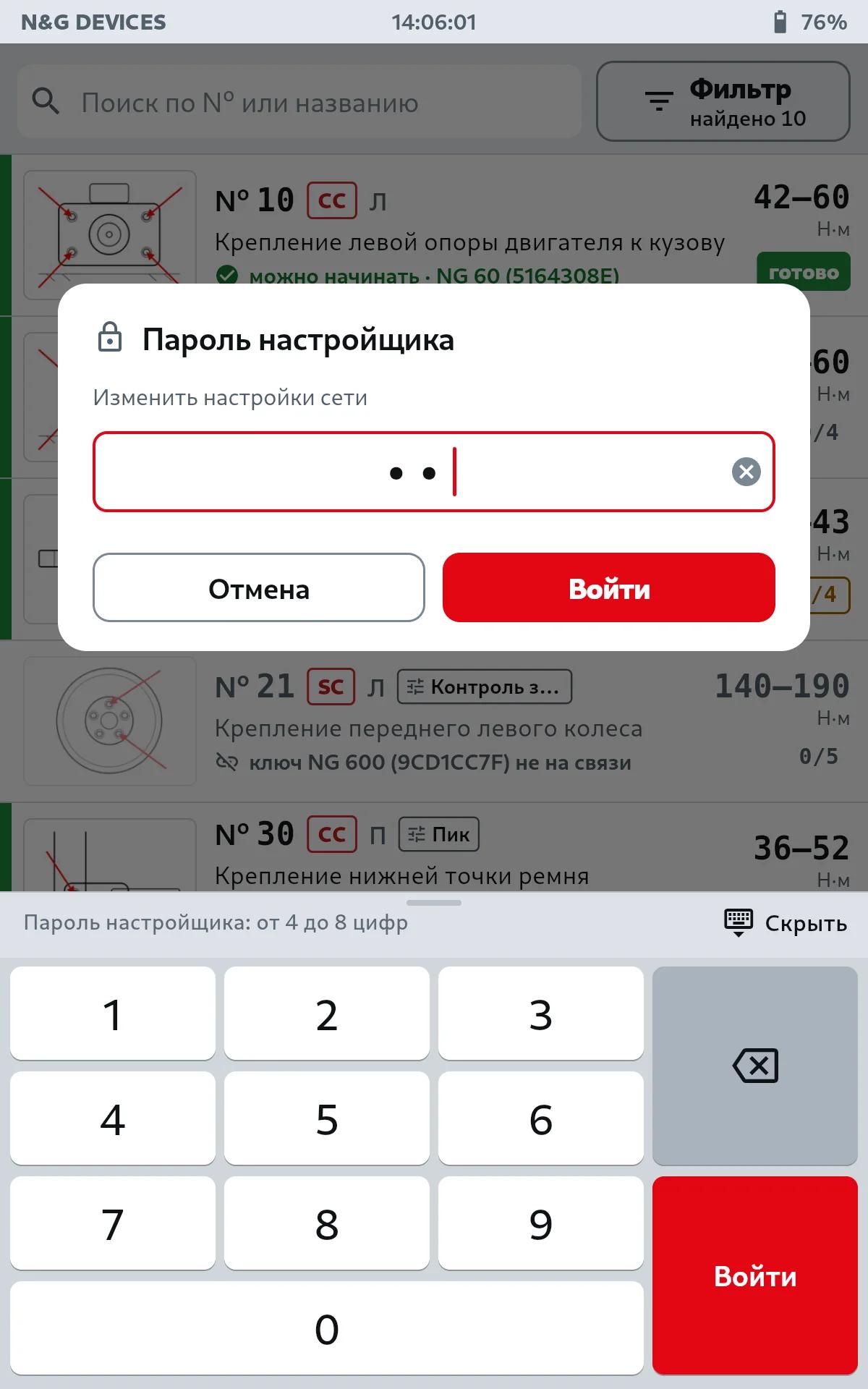

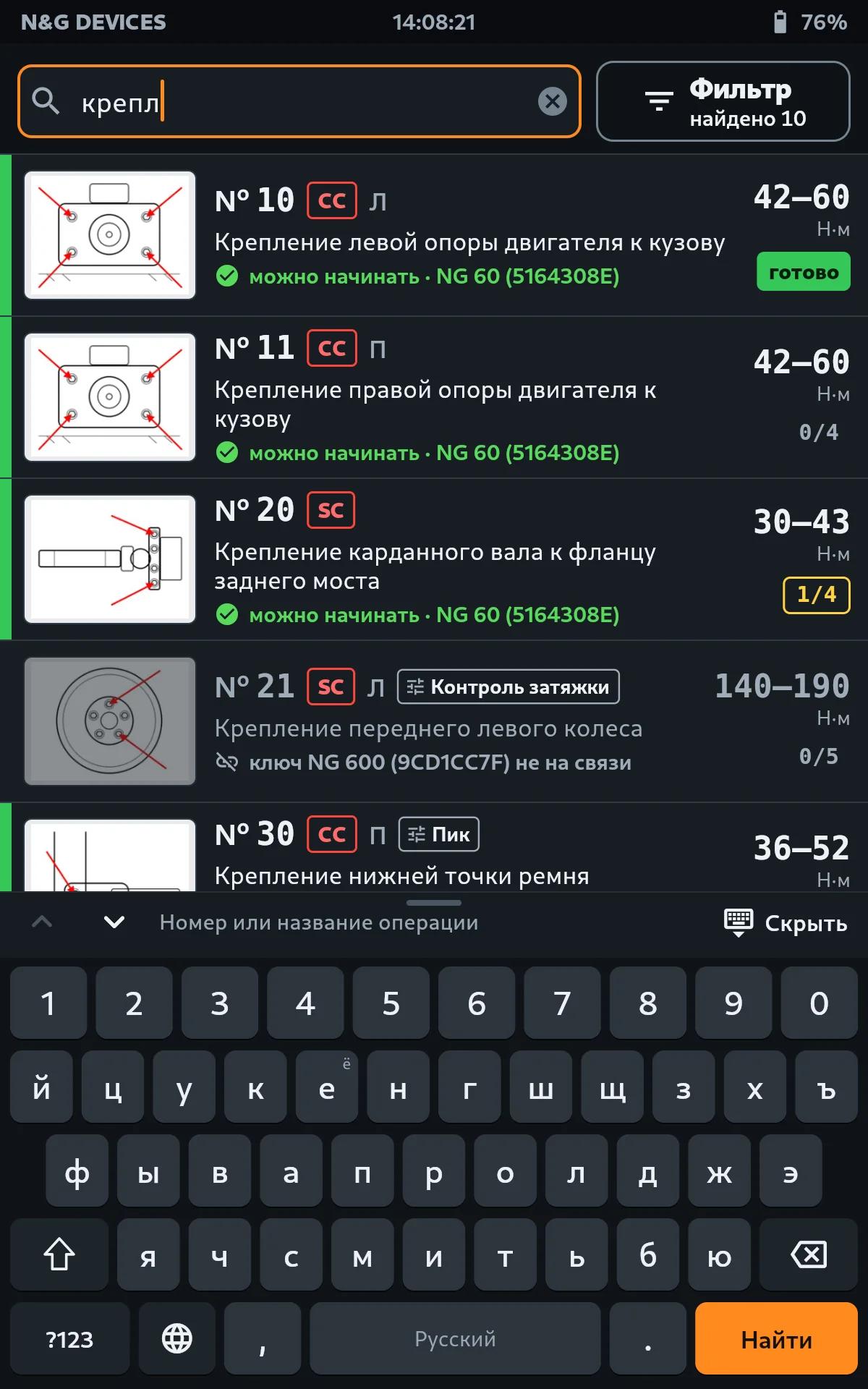

3.4 Экранная клавиатура

Физической клавиатуры у планшета нет. Когда вы касаетесь поля ввода, снизу выезжает клавиатура программы. Над клавишами подсказка, что вводить, и кнопка Скрыть.

• Кнопка ?123 переключает на цифры и знаки, значок глобуса меняет язык.
• Долгое нажатие на «е» даёт «ё».

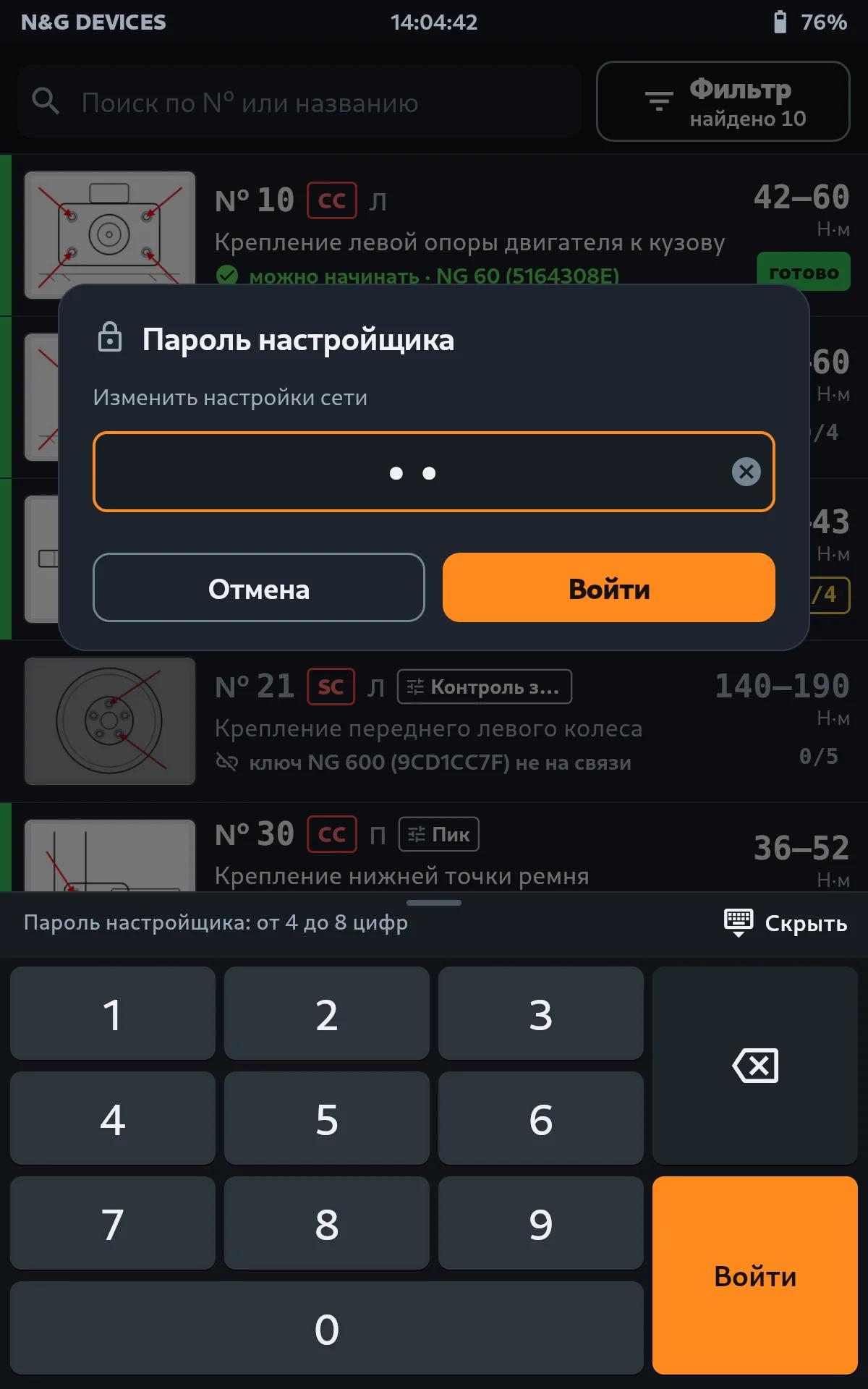

• Для чисел, адресов и паролей открывается цифровая клавиатура, для VIN только латиница и цифры.
• Убрать клавиатуру можно кнопкой Скрыть, смахиванием вниз за полосу над клавишами или касанием мимо поля.

3.5 Экран, кнопка питания и громкость

• Через 2 минуты без касаний экран тускнеет, через 10 минут гаснет. Время задаёт мастер (раздел 8.6).
• Во время контроля экран не тускнеет и не гаснет.
• Первое касание погасшего экрана только включает подсветку: случайно нажать кнопку нельзя.
• Одно нажатие кнопки питания показывает подсказку, и через две секунды экран гаснет. Нажмите ещё раз, пока подсказка видна, чтобы выключить планшет: программа спросит подтверждение.
• Кнопки громкости меняют громкость сигналов планшета, у края экрана появляется шкала.

4Ключи

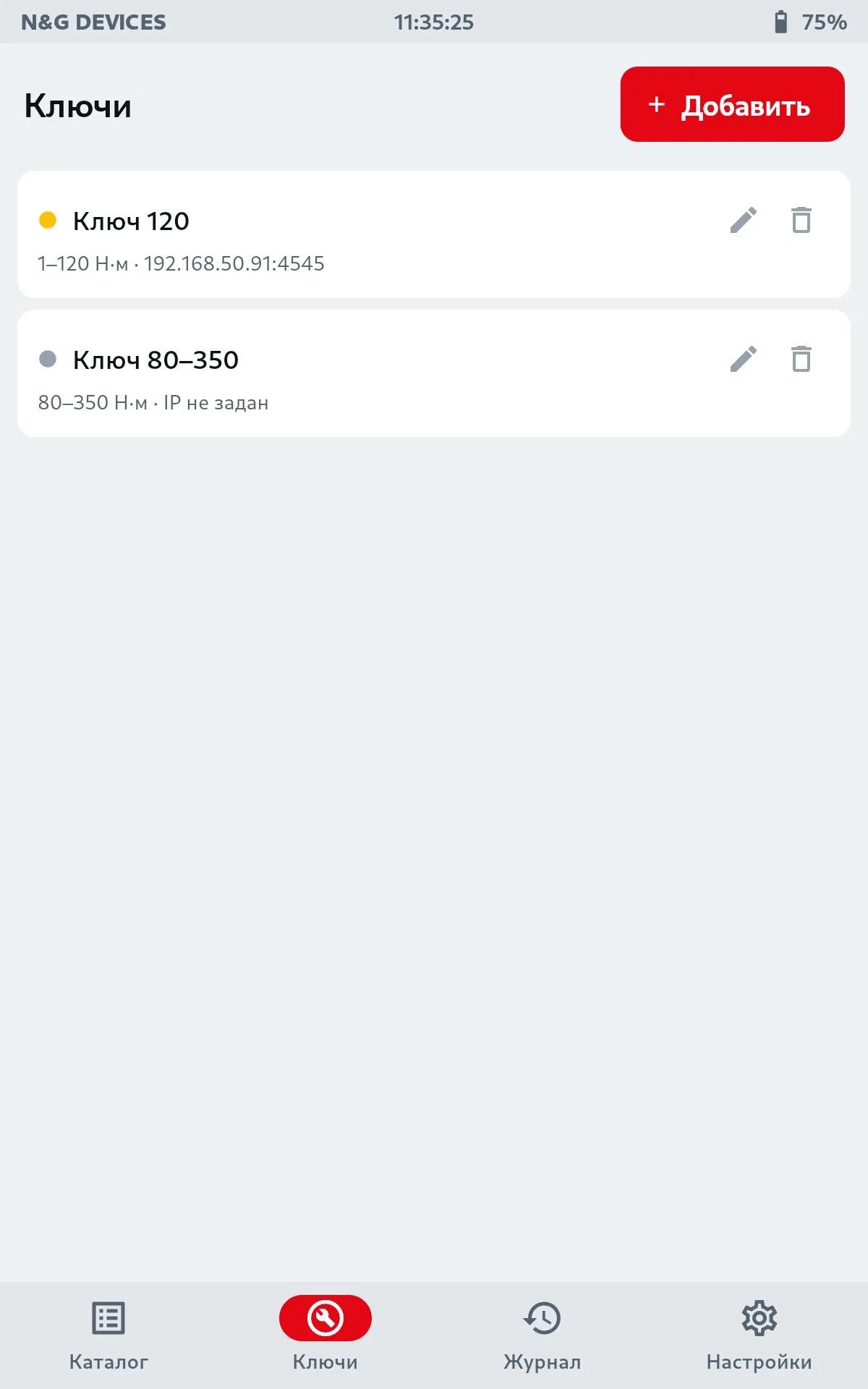

4.1 Список ключей

Откройте раздел Ключи. Рядом с заголовком написано, сколько ключей в списке и сколько из них на связи. Каждый ключ показан отдельной карточкой.

В карточке видно:

• цветную полосу слева, название ключа и метку состояния;
• заряд батареи ключа, когда он на связи;
• рабочий диапазон момента, сетевой адрес и последний замер, который прислал ключ;
• значки карандаша и корзины для правки и удаления.

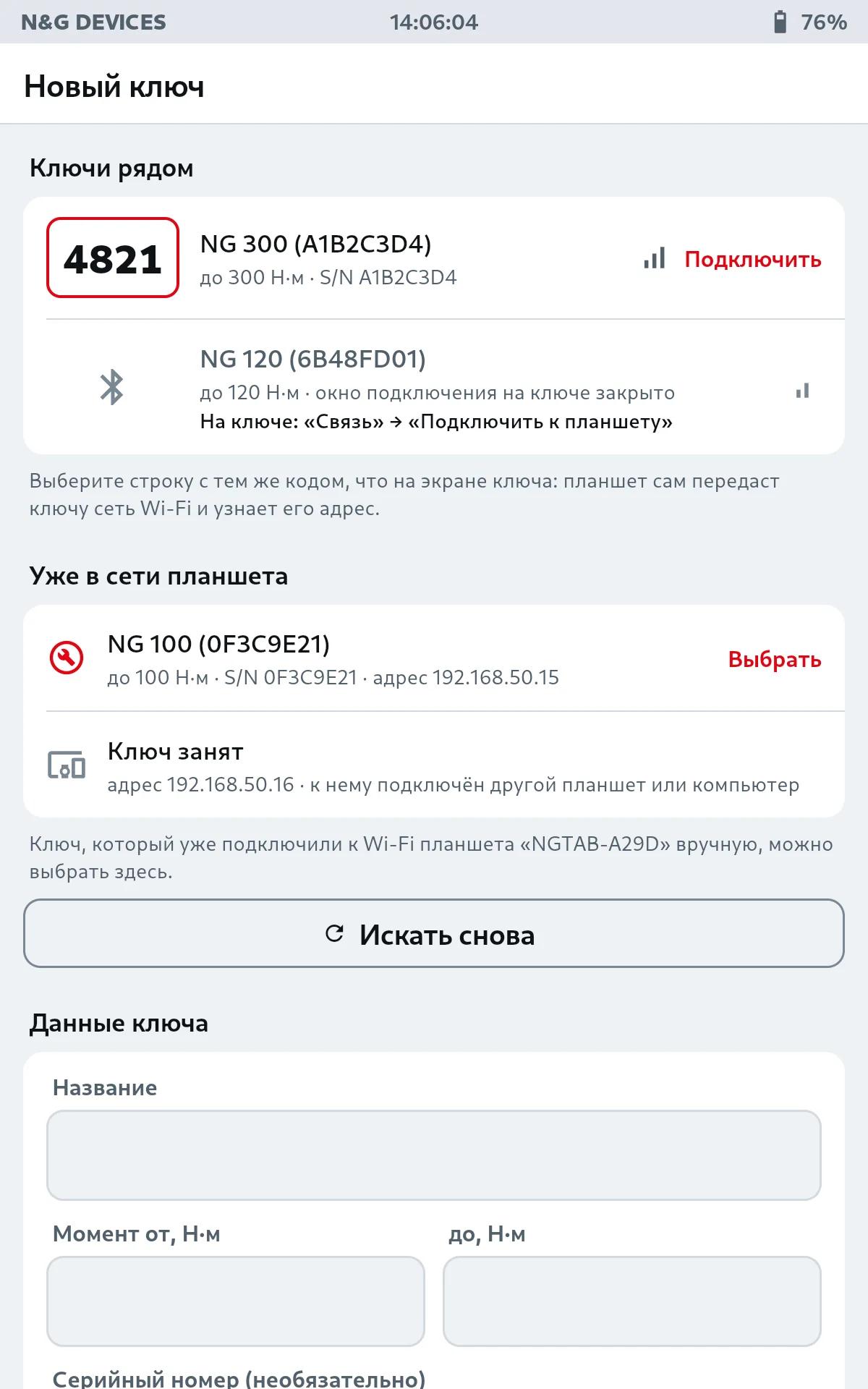

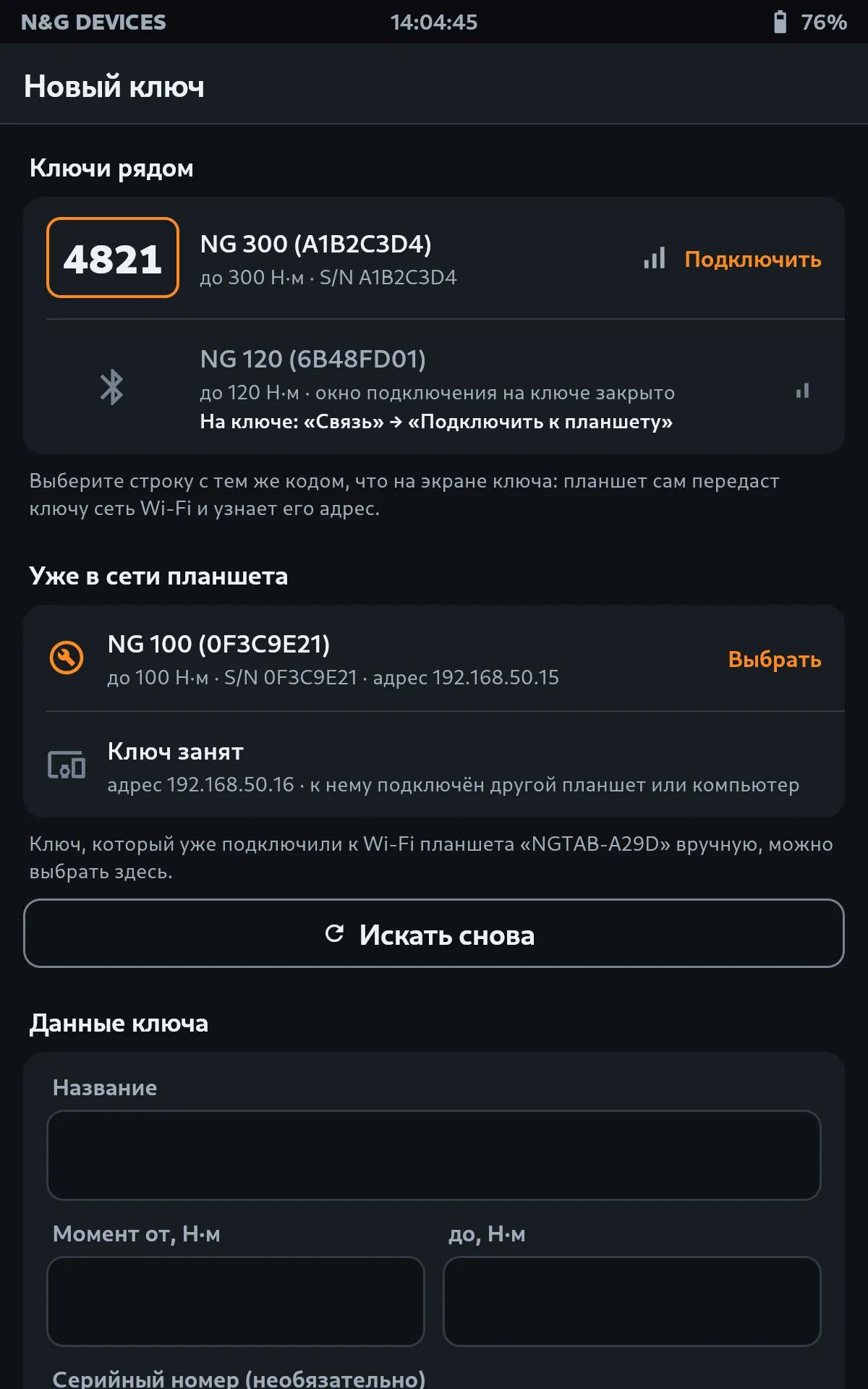

4.2 Подключить новый ключ

Ключ подключается к планшету по Bluetooth за минуту: планшет сам передаст ключу свою сеть Wi-Fi и запомнит его адрес. Вводить адреса и пароли не нужно.

1. 1На ключе откройте меню Связь → Подключить к планшету. Ключ покажет код из четырёх цифр и около минуты будет ждать.
2. 2На планшете откройте раздел Ключи и нажмите Добавить. В блоке «Ключи рядом» появится строка с тем же кодом.
3. 3Нажмите Подключить в строке с кодом, который показывает ключ.

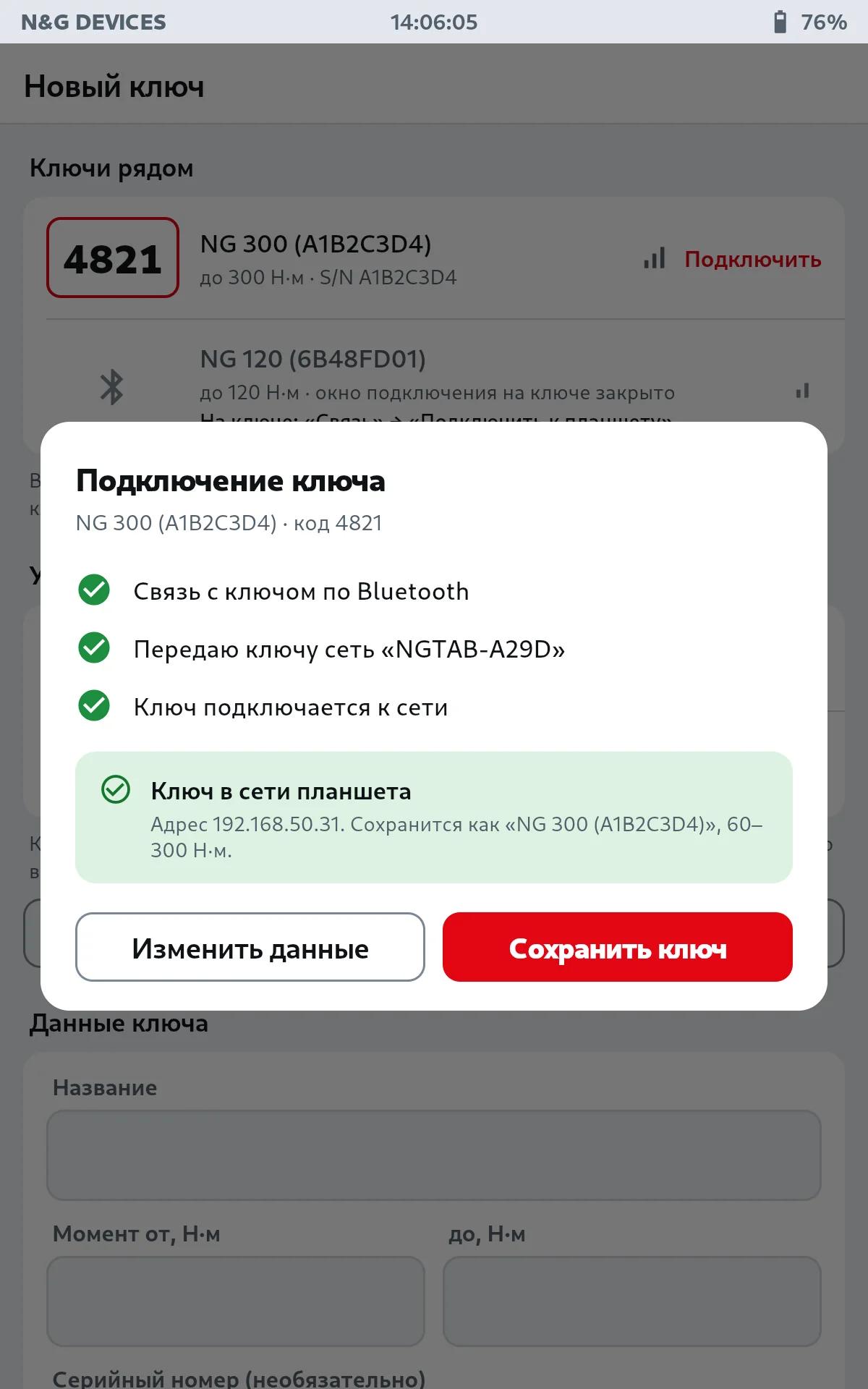

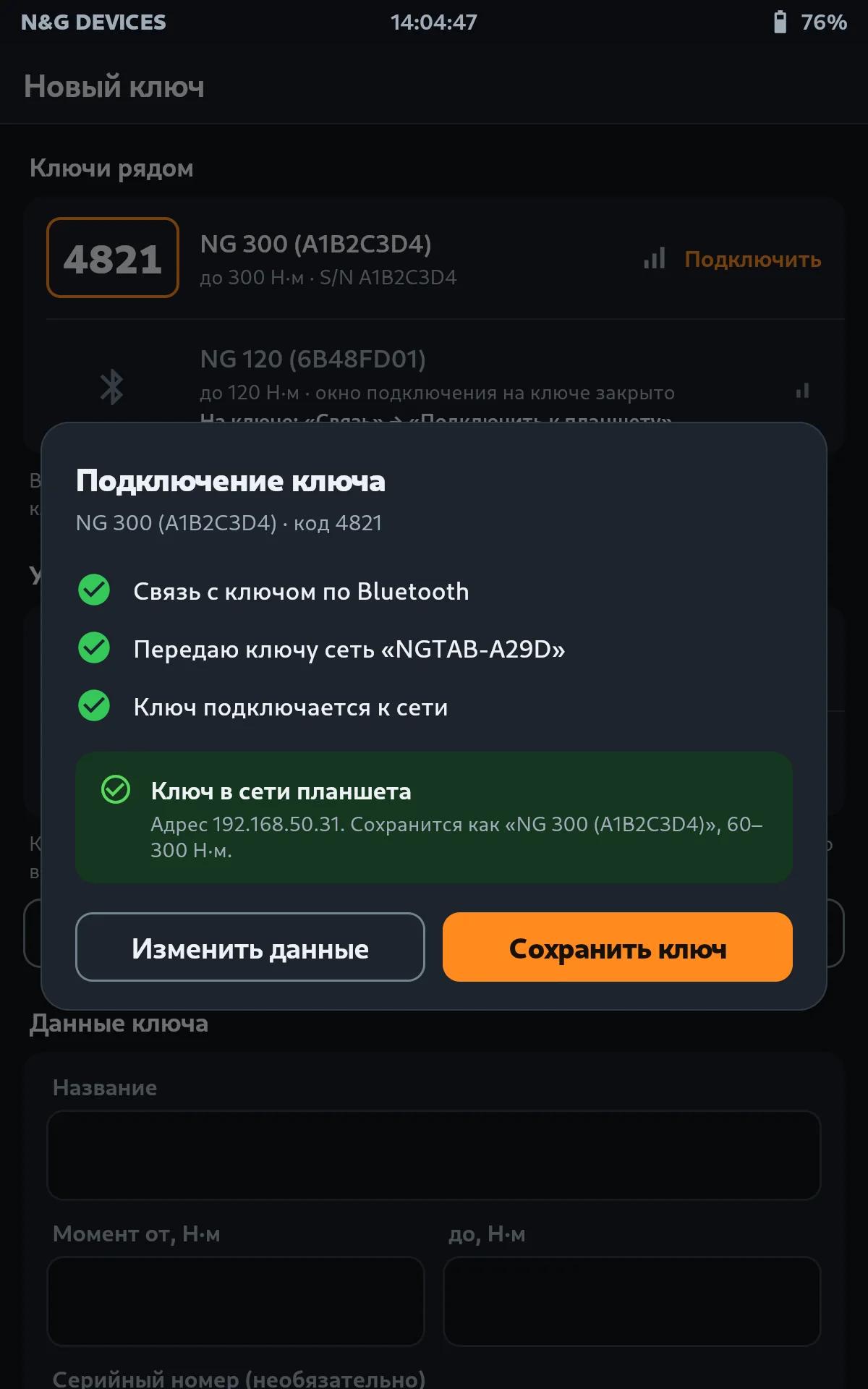

4. 4Дождитесь трёх зелёных галочек: связь по Bluetooth, передача сети, подключение ключа к сети.
5. 5Проверьте название и диапазон в зелёной плашке и нажмите Сохранить ключ.

Название, предел момента и серийный номер планшет берёт у самого ключа. Нижняя граница диапазона ставится как пятая часть предела, её можно поправить кнопкой Изменить данные.

4.3 Ключ уже в сети планшета

Если ключ уже подключили к Wi-Fi планшета раньше, он появится в блоке «Уже в сети планшета» на том же экране. Нажмите Выбрать: адрес, название и диапазон подставятся сами. Ключи, занятые другим планшетом или компьютером, выбрать нельзя.

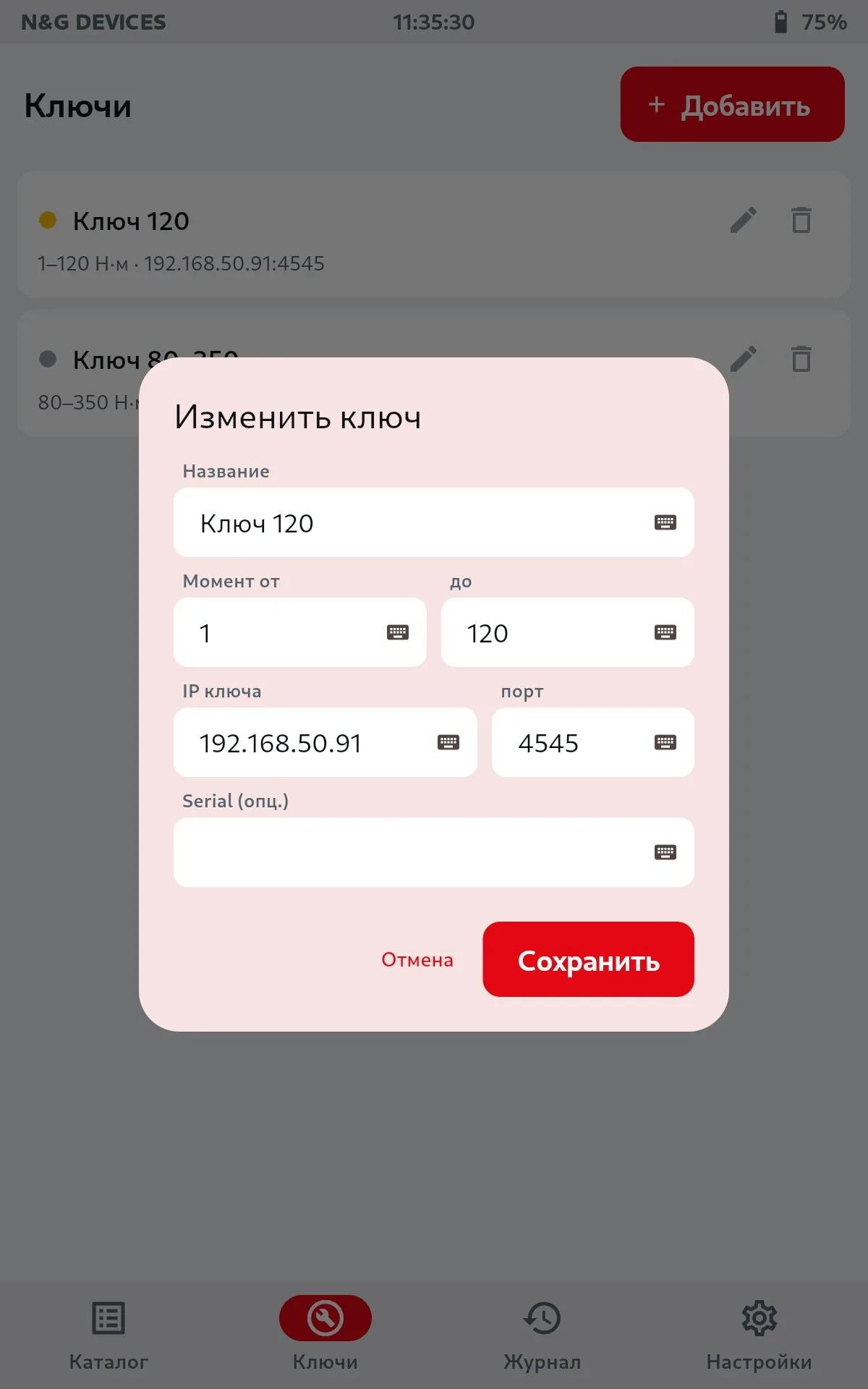

4.4 Изменить или удалить ключ

1. 1Найдите ключ в списке.
2. 2Нажмите значок карандаша, измените данные и нажмите Сохранить. Если адрес ключа сменился, подключите его заново тем же способом, что и новый.
3. 3Чтобы убрать ключ, нажмите значок корзины и подтвердите удаление. Журнал при этом не меняется.

4.5 Если ключ не на связи

Под карточкой ключа без связи планшет пишет причину. Что делать в каждом случае:

5Каталог операций

5.1 Что показывает список

Каждая строка описывает одну операцию: эскиз узла, номер, критичность (СС или SC красным), сторону, название, окно контроля и отметку выполнения. Под названием сказано, можно ли начинать контроль прямо сейчас. Сколько операций в списке, написано на кнопке Фильтр: «найдено 10».

5.2 Фильтр и поиск

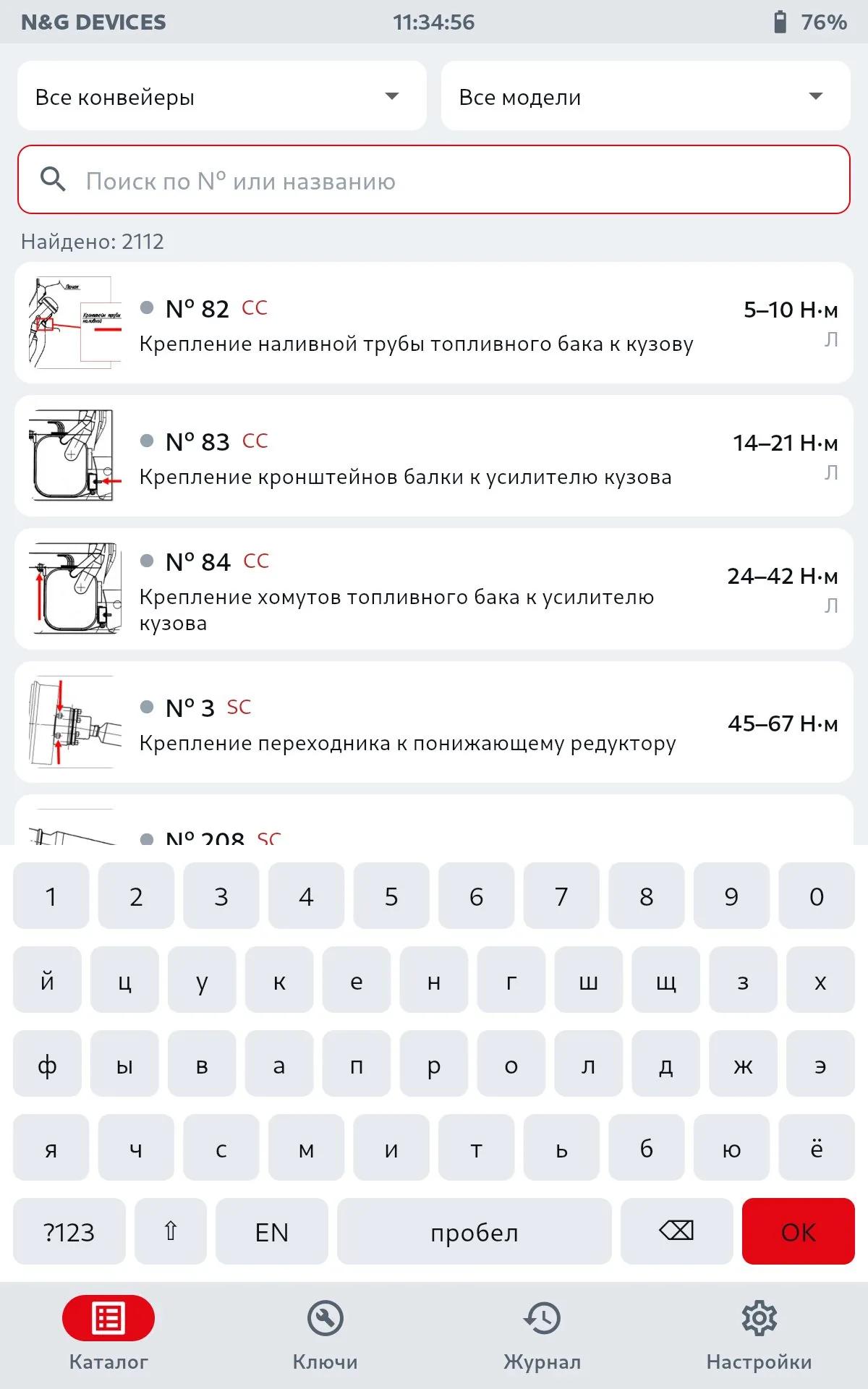

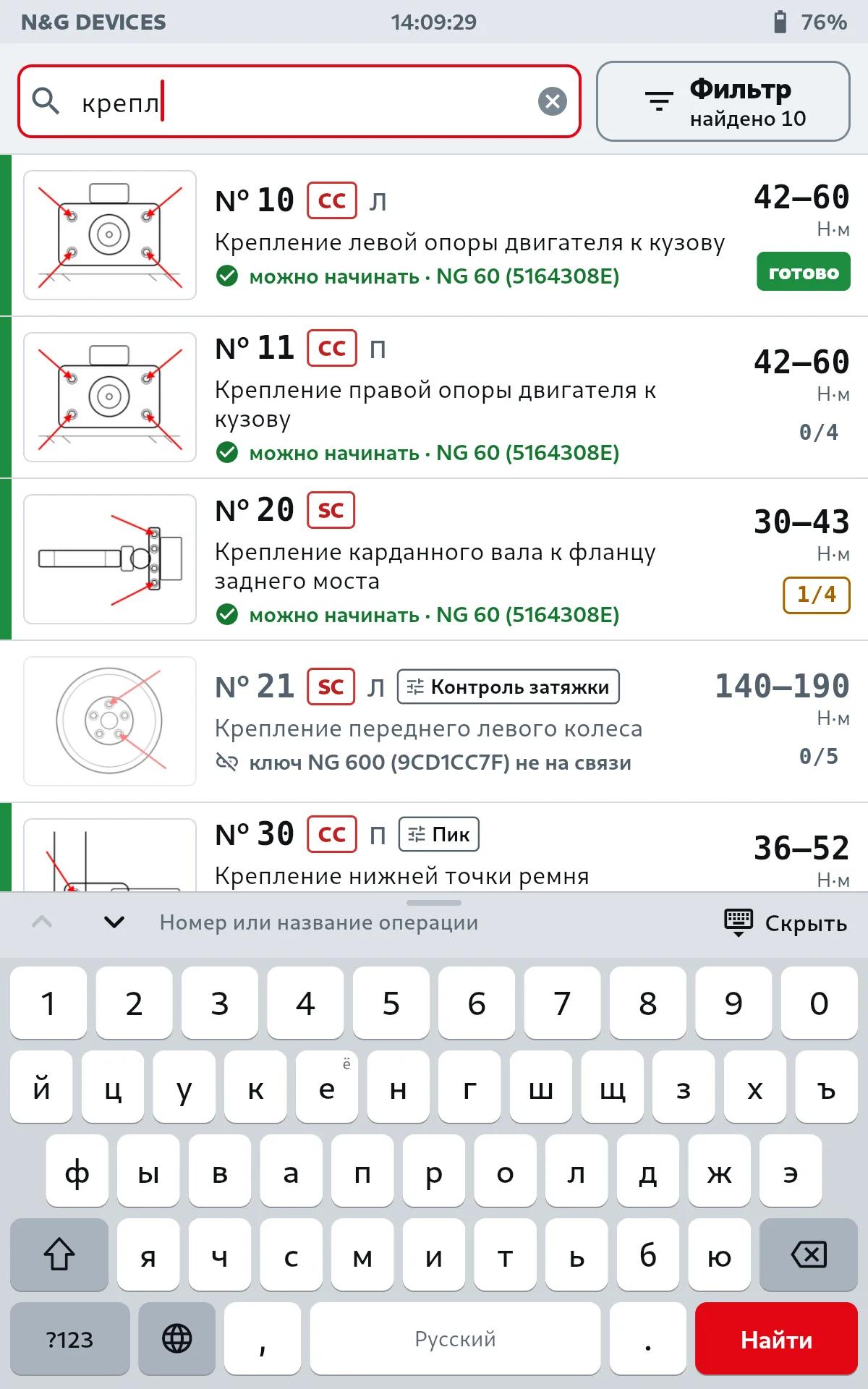

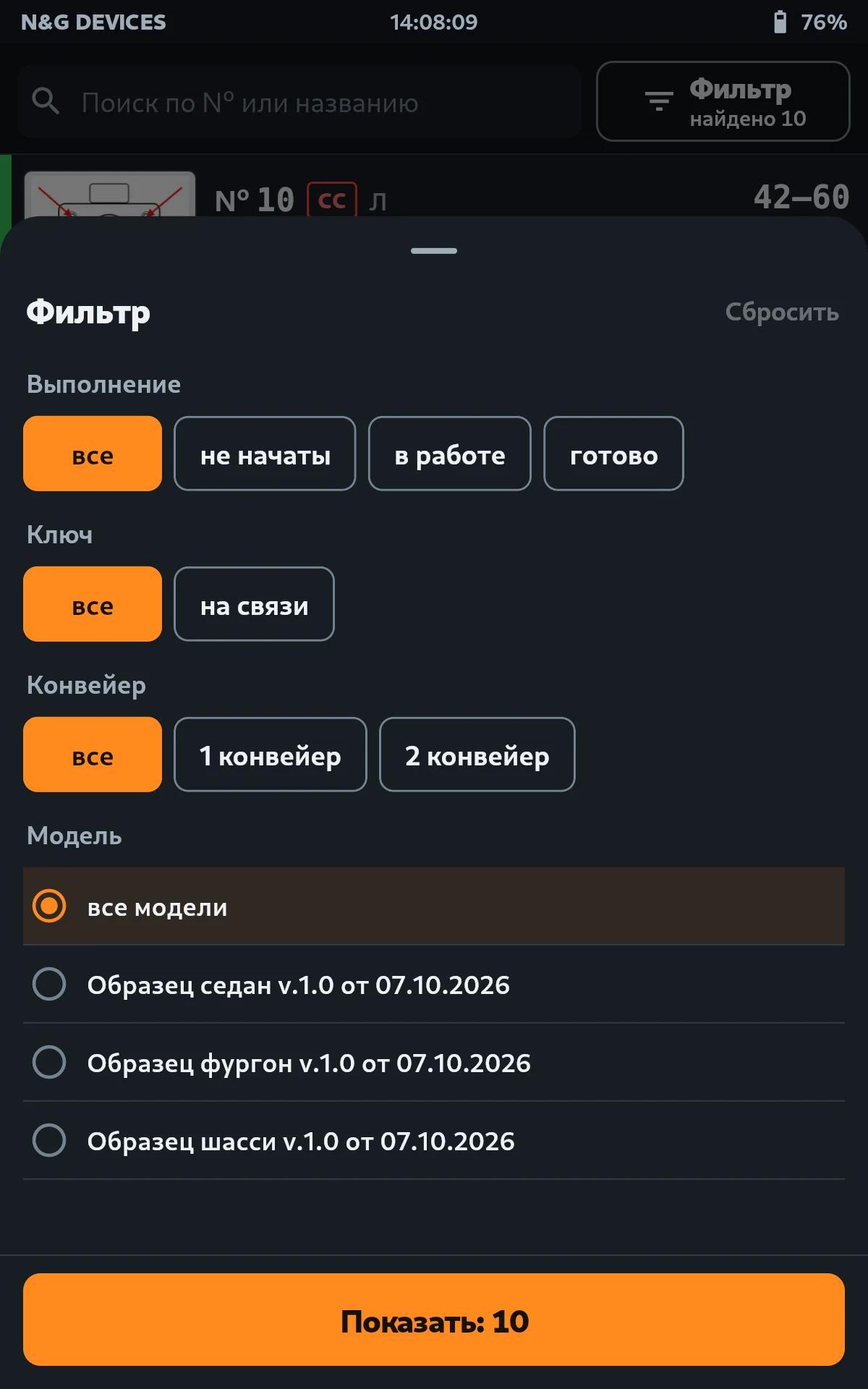

Коснитесь строки поиска и введите номер операции или часть названия: список сокращается на ходу. Остальной отбор собран в кнопке Фильтр рядом с поиском.

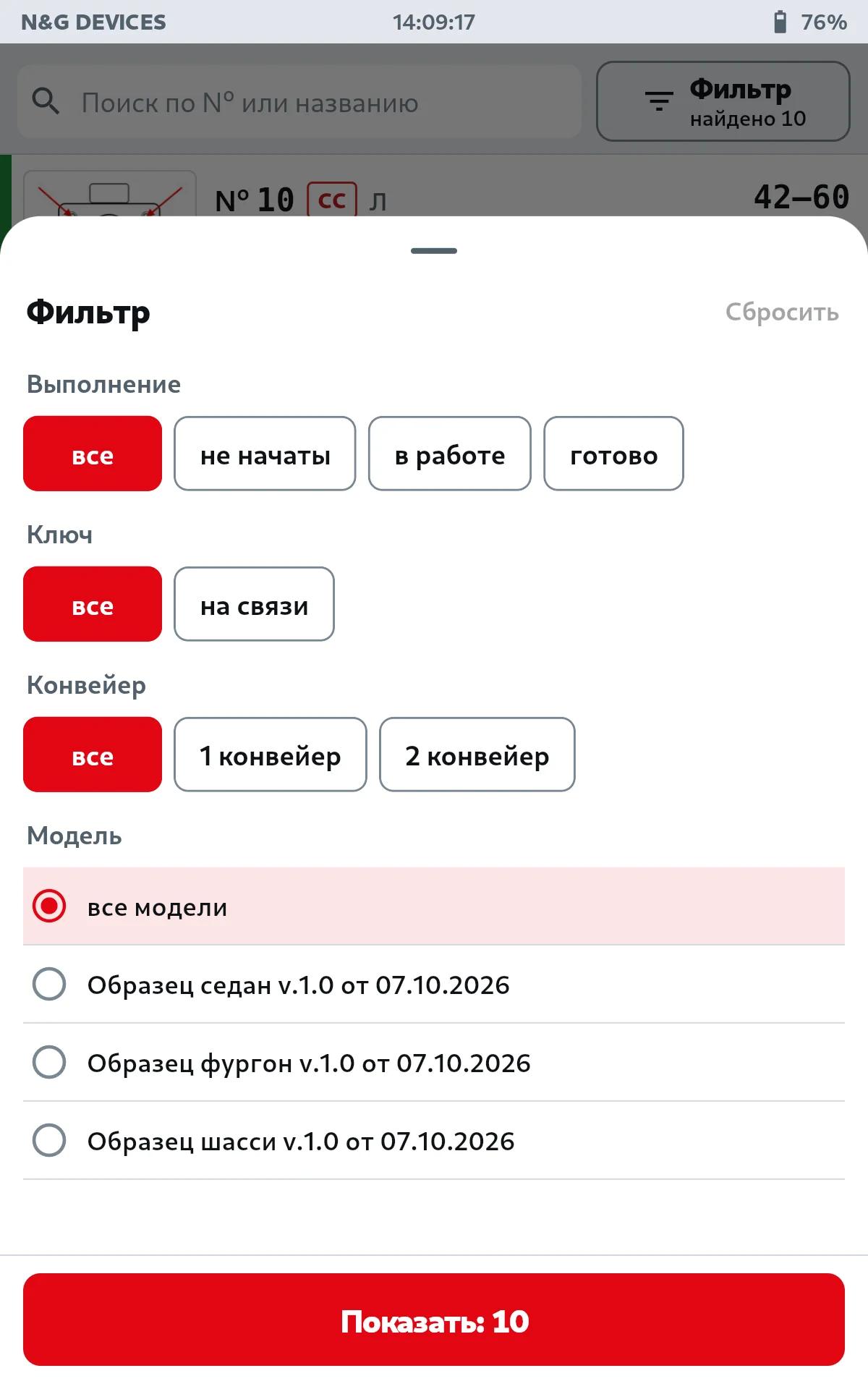

1. 1Нажмите Фильтр. Снизу откроется лист с четырьмя группами.
2. 2«Выполнение»: все, не начаты, в работе (принята часть болтов) или готово.
3. 3«Ключ»: на связи оставляет только операции, которые можно начинать сейчас, с зелёной полосой.
4. 4«Конвейер» и «Модель»: выберите нужные или оставьте все.
5. 5Нажмите Показать. Число на кнопке показывает, сколько операций останется в списке.

Когда фильтр включён, кнопка Фильтр окрашивается, а под поиском появляются метки выбранного, например «2 конвейер» или «ключ на связи». Касание метки снимает этот фильтр, кнопка Сбросить в листе снимает все сразу.

5.3 Поиск сканером

Нажмите кнопку P на правом боку планшета и наведите сканер на код. Код подставится в строку поиска, и в списке останутся подходящие операции. Если операция не нашлась, планшет коротко прожужжит. Каким сканером работать и что делает скан, задаёт мастер (раздел 8.2).

5.4 Отметки выполнения

Отметка «1/4» означает, что из четырёх болтов операции принят один. Отметка готово зелёным означает, что операция закрыта. Отметки очищаются автоматически раз в сутки, обычно в начале смены (раздел 8.9).

5.5 Карточка операции

Коснитесь строки в списке, чтобы открыть карточку. На ней собрано всё для работы:

• эскиз узла со стрелками на соединения; касание открывает его на весь экран, двумя пальцами его можно увеличить;
• модель, конвейер и пост под эскизом;
• строка «Модели: …»: к каким машинам относится операция, из столбца Z «Модели» списка (например «Кроме Газель Е-CITY»);
• окно контроля крупно, отдельной строкой;
• метод контроля и откуда он: «Метод: Пик · задан в каталоге» или «Метод: Контроль затяжки · из настроек»;
• ячейки: число болтов, критичность, сторона и момент затяжки при сборке (для справки);
• «Принято 1 из 4» и клетки болтов: в принятых указан момент, текущий болт обведён;
• подобранный ключ, его диапазон и связь: зелёная плашка, если ключ на связи;
• кнопка Начать контроль · болт 2 с номером болта, с которого начнётся контроль.

5.6 Как планшет выбирает ключ

Планшет берёт первый ключ в списке «Ключи», чей рабочий диапазон целиком перекрывает окно контроля операции. Если такого нет, берётся первый ключ, в диапазон которого попадает верхняя граница окна. Если не подходит ни один, на карточке будет надпись «Нет подходящего ключа». Зелёная полоса в каталоге и фильтр «Ключ: на связи» смотрят на этот же ключ.

5.7 Визуальная проверка

Некоторые операции проверяют глазами, без ключа: например, количество балансировочных грузов на колесе или монтаж выключателя зажигания до срыва головок болтов. В списке у таких операций нет окна контроля, а в примечании написано «Визуально». На карточке вместо окна написано Визуальный осмотр · ключ не нужен и что именно проверить.

1. 1Откройте операцию в каталоге и осмотрите узел по критерию на карточке.
2. 2Нажмите Соответствует, если всё в порядке, или Не соответствует. Перед «Не соответствует» планшет переспросит, чтобы брак не записали случайным касанием.
3. 3Результат OK или NOK записывается в журнал и в базу с номером кузова и временем, без момента. Операция отмечается выполненной.

6Контроль затяжки

Это основной раздел руководства. Здесь описан весь рабочий цикл от начала до конца.

6.1 Перед началом

• Ключ включён, заряжен и в разделе Ключи отмечен «на связи».
• Нужная операция найдена в каталоге, у строки зелёная полоса и надпись «можно начинать».
• На руках правильная головка или насадка для этого соединения.

6.2 Запуск контроля

1. 1Откройте карточку операции.
2. 2Проверьте окно контроля и подобранный ключ.
3. 3Нажмите Начать контроль. Планшет передаст в ключ окно контроля и счёт болтов.

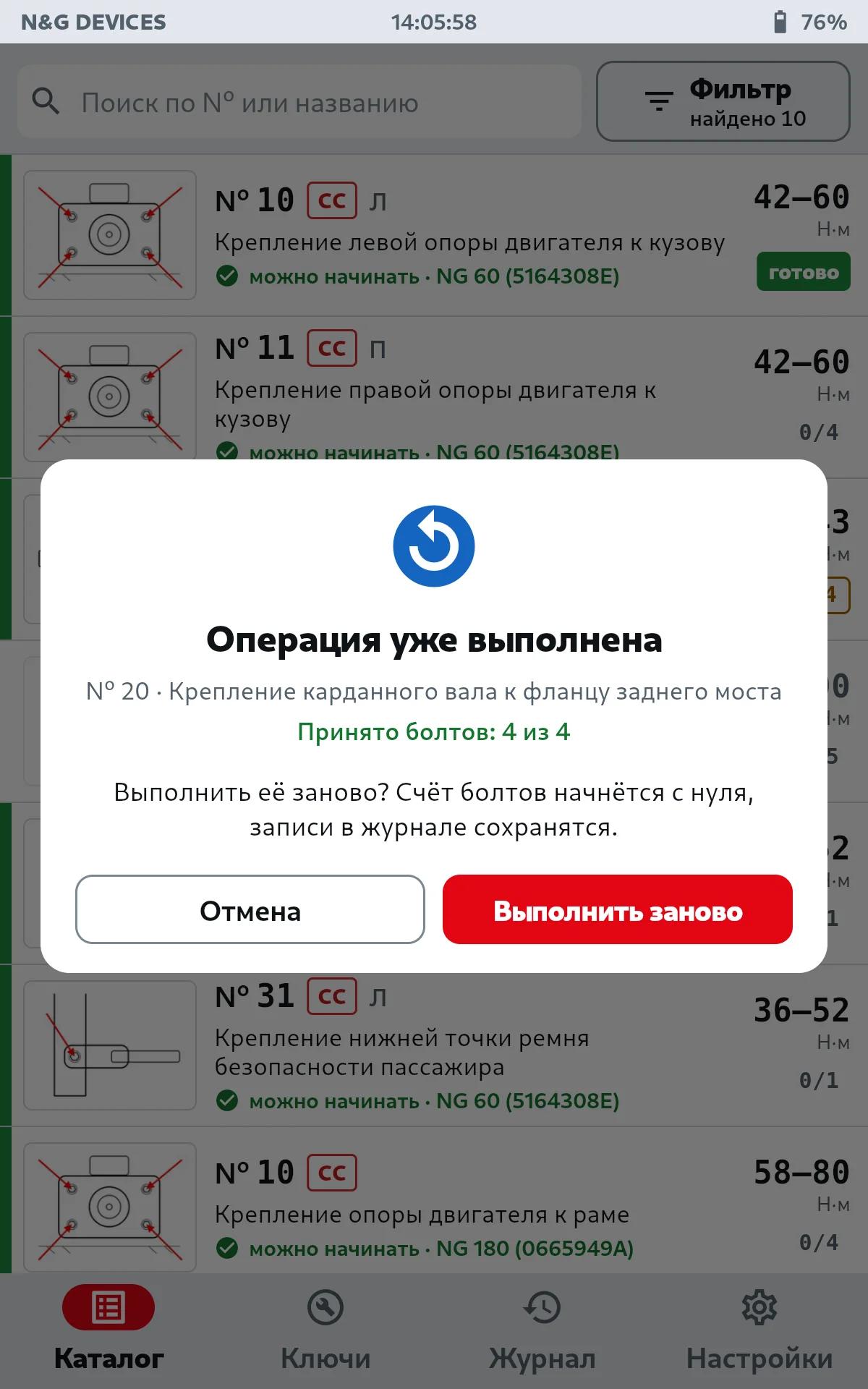

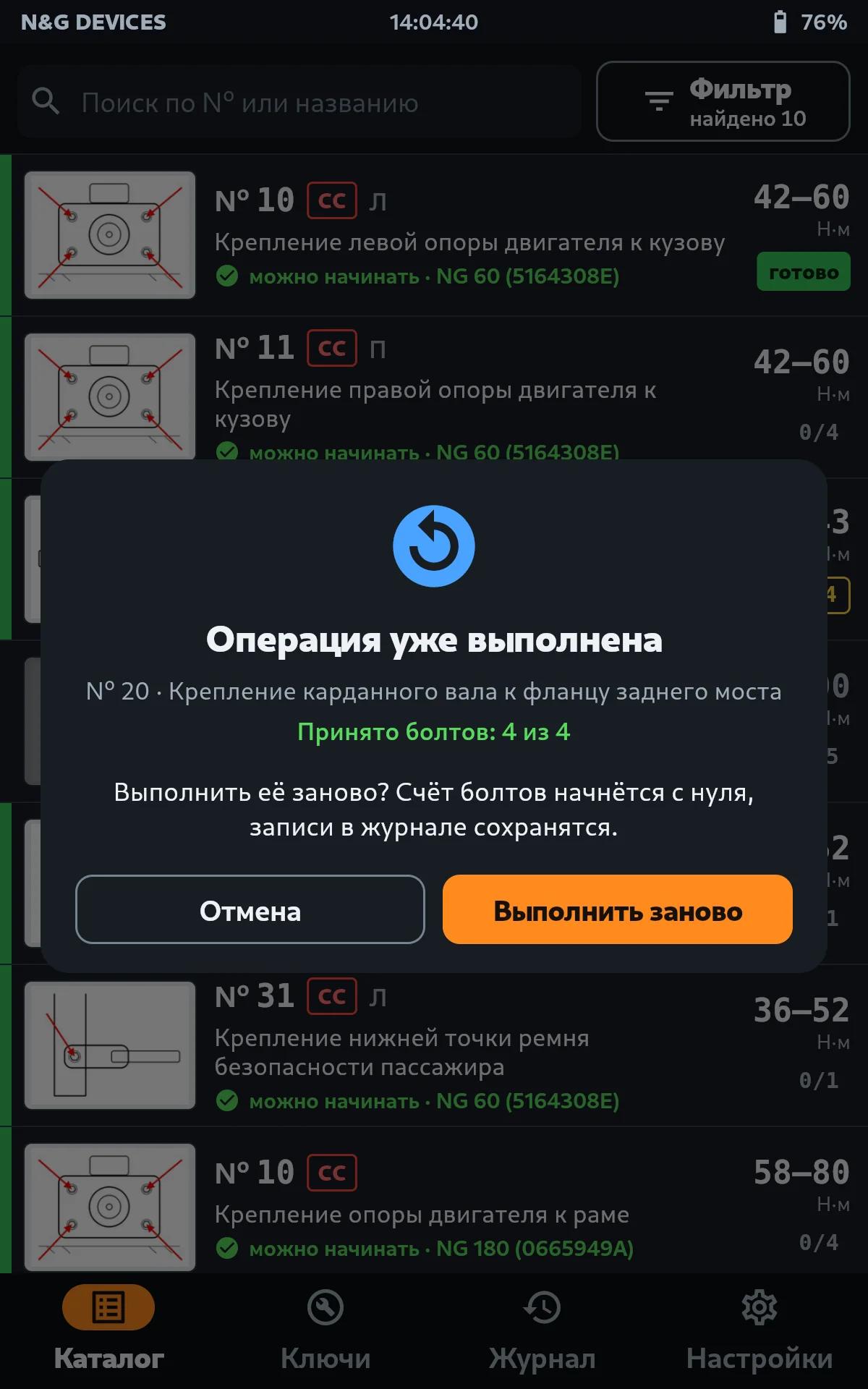

Если операция уже выполнена, планшет спросит, выполнить ли её заново. Счёт болтов тогда начнётся с нуля, а записи в журнале сохранятся.

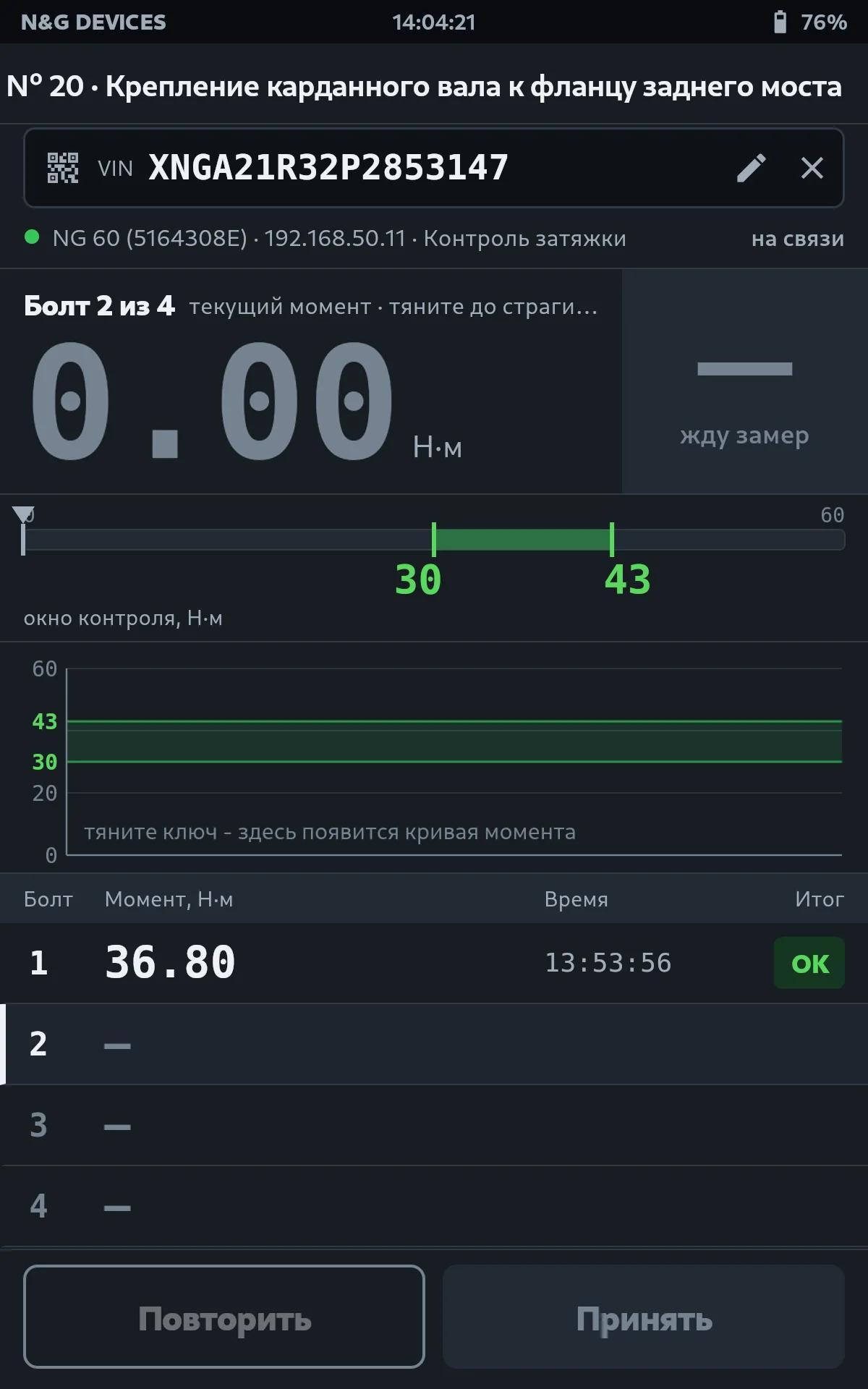

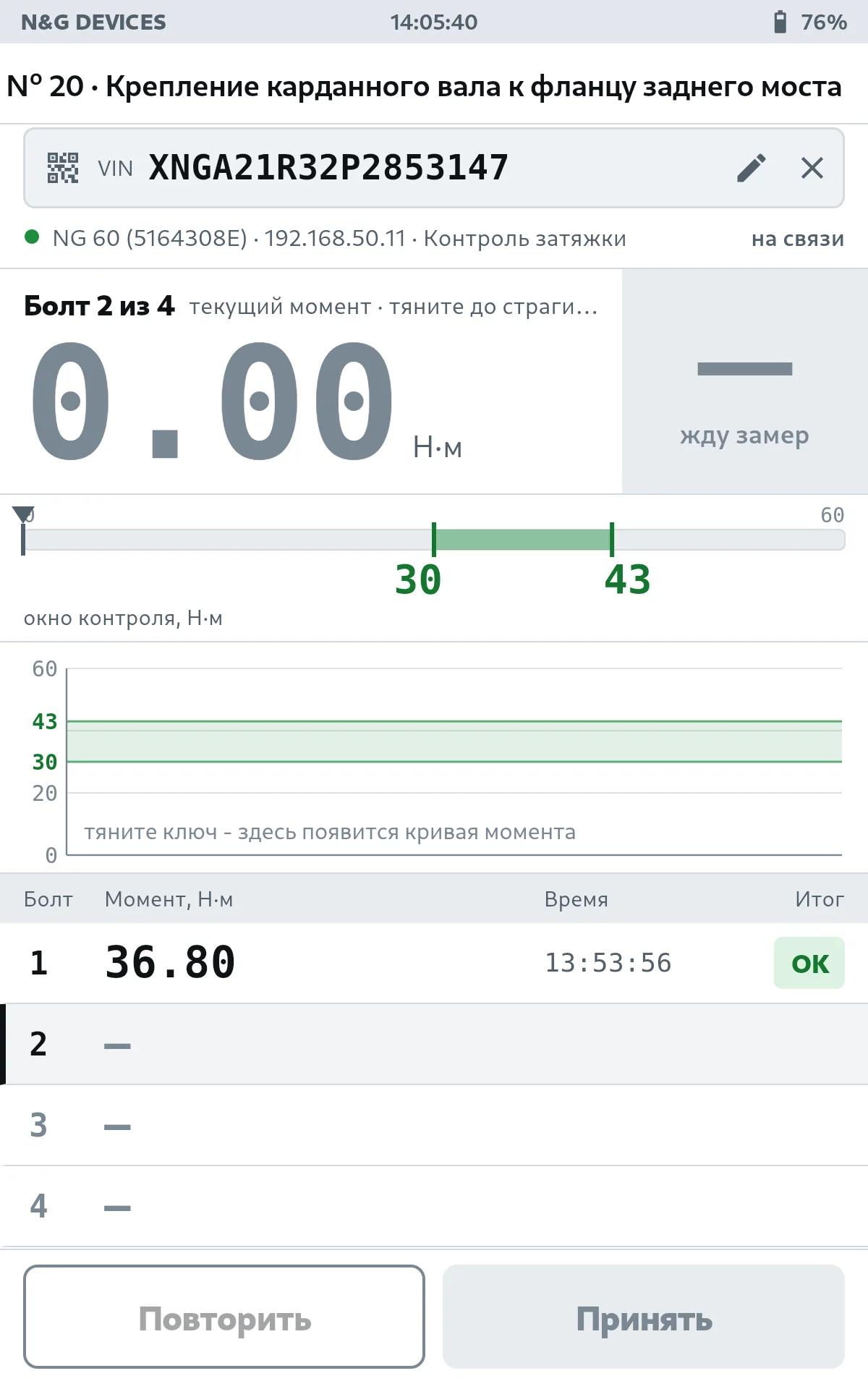

6.3 Что показано на экране контроля

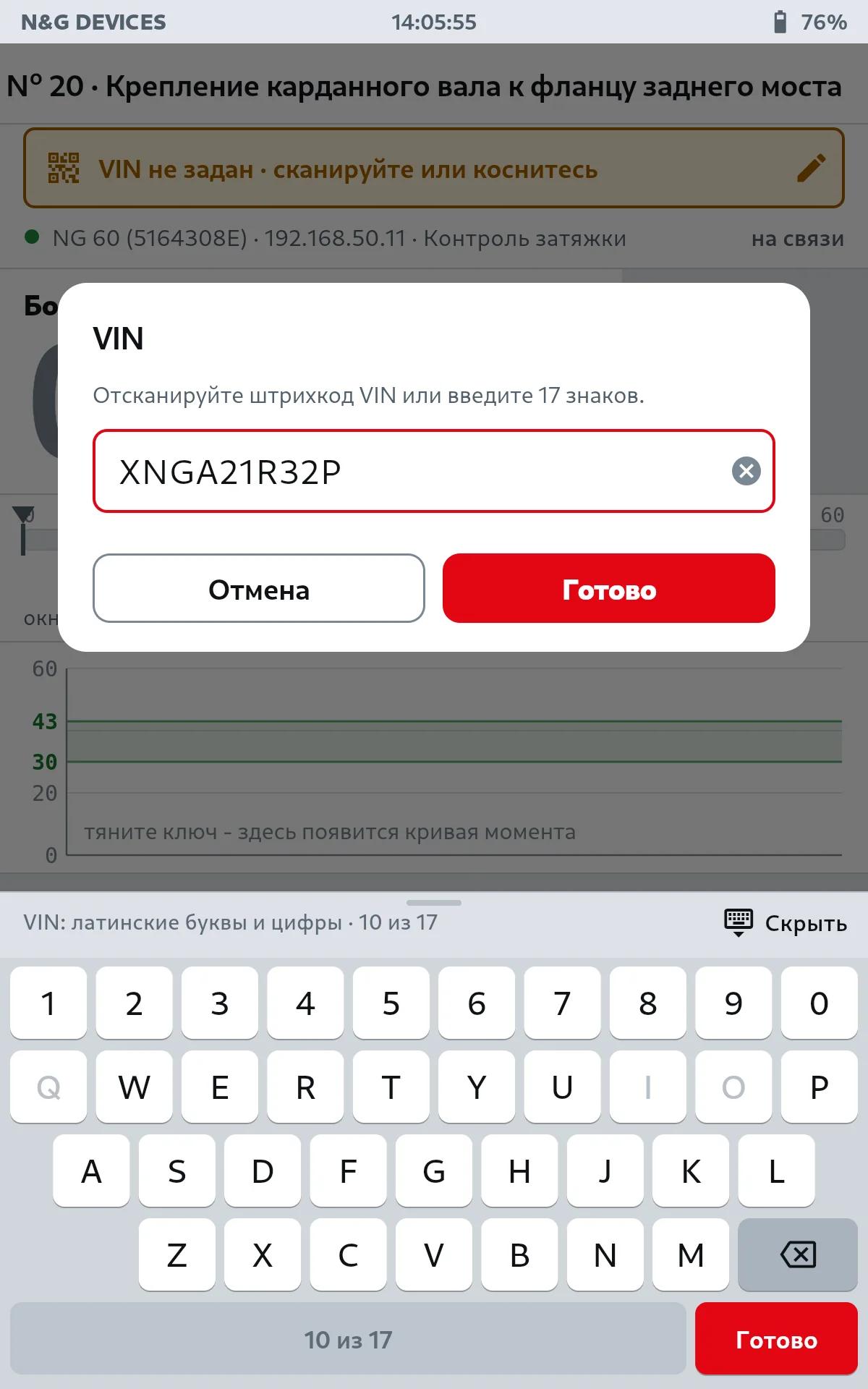

6.4 Номер кузова

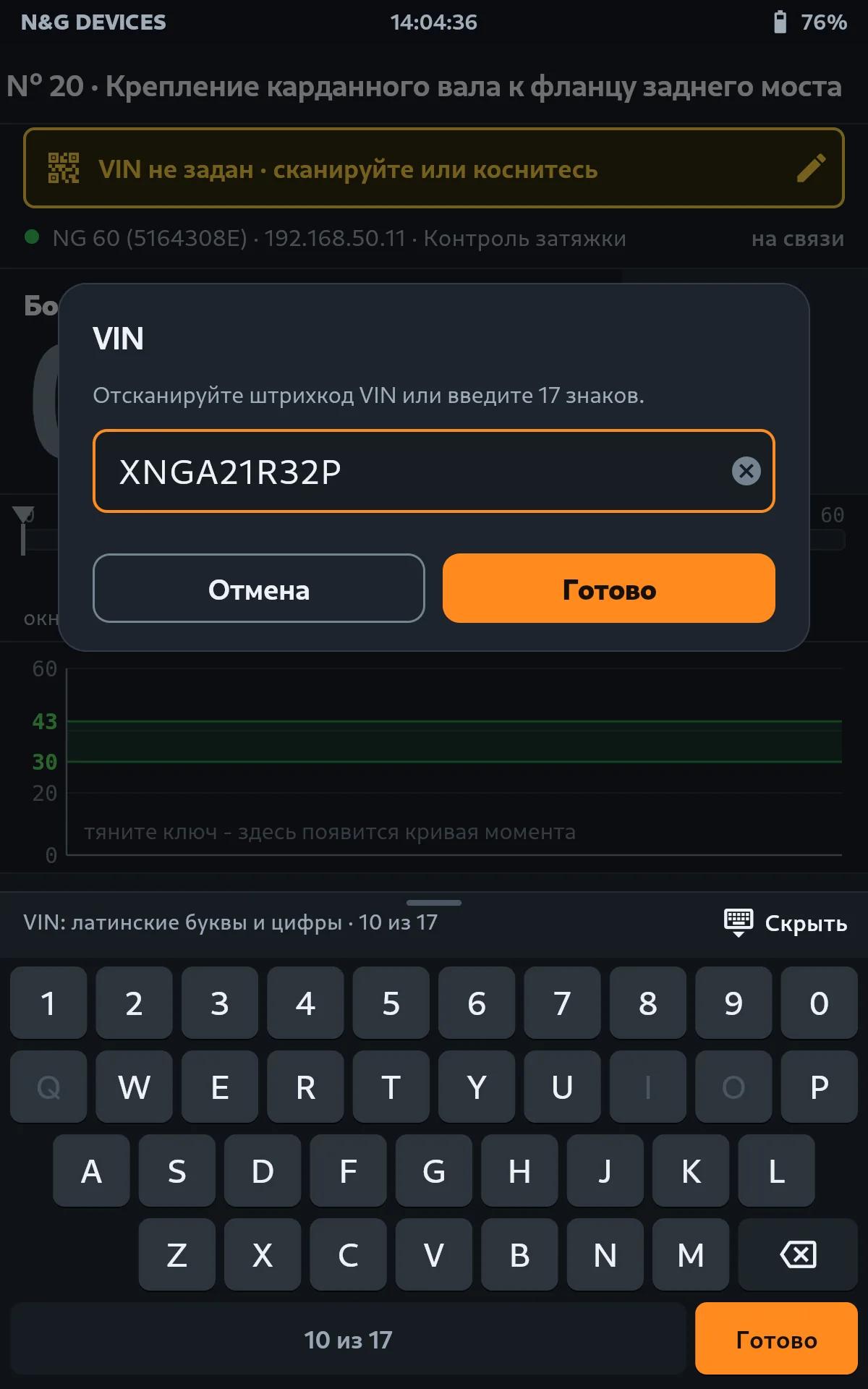

1. 1Отсканируйте VIN сканером, номер подставится сам.
2. 2Либо коснитесь поля VIN, введите номер и нажмите Готово.

Пока VIN не задан, поле подсвечено жёлтым: «VIN не задан · сканируйте или коснитесь». Клавиатура VIN пишет только заглавной латиницей и цифрами. Букв I, O и Q в VIN не бывает, поэтому они не нажимаются. На месте пробела счётчик: «10 из 17».

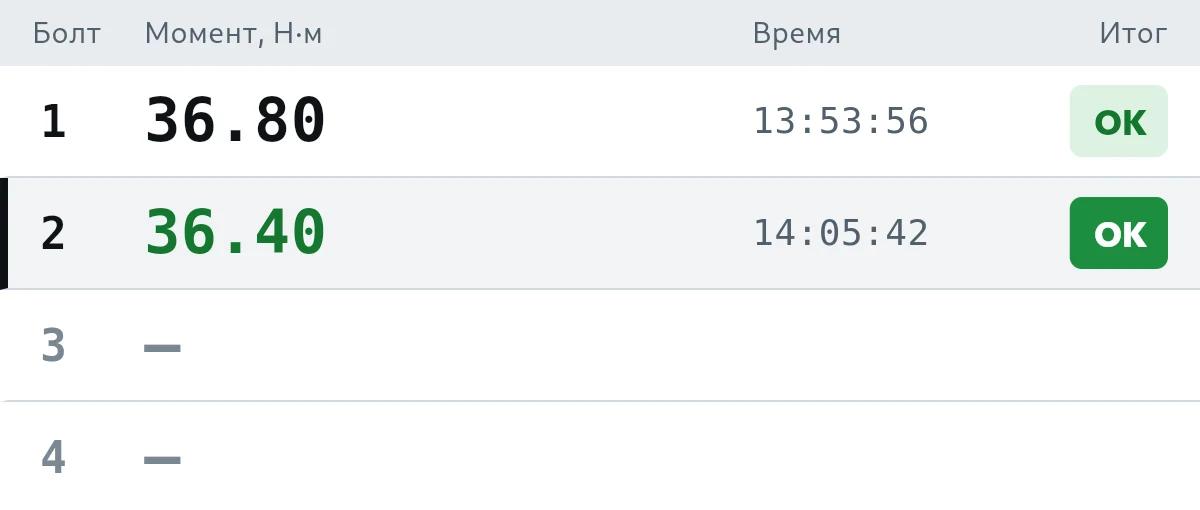

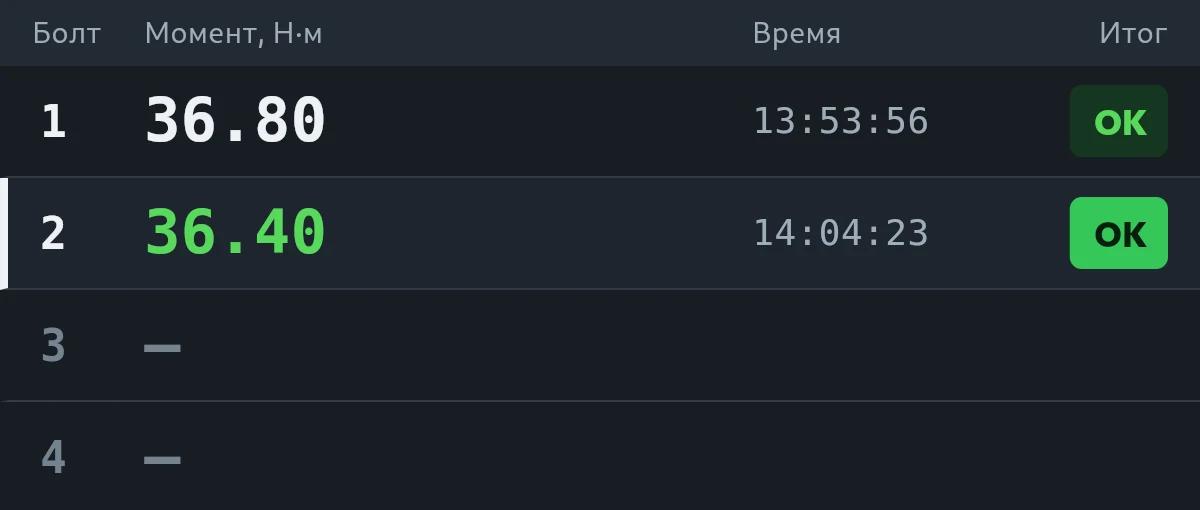

6.5 Таблица болтов

Планшет ведёт вас по болтам и не даёт сбиться. Надпись «Болт 2 из 4» над числом означает, что сейчас идёт второй болт из четырёх. В таблице внизу экрана все болты операции: у принятых момент, время и итог, текущий отмечен полосой слева, ещё не затянутые с прочерком.

6.6 Как сделать замер

1. 1Установите ключ на соединение.
2. 2Плавно тяните в сторону затяжки, примерно за три секунды. Резкий рывок даёт неверное измерение.
3. 3Когда болт стронется, ключ сам запомнит момент и пикнет. Отпустите ключ.
4. 4Посмотрите на результат: он показан и на экране планшета, и на самом ключе.

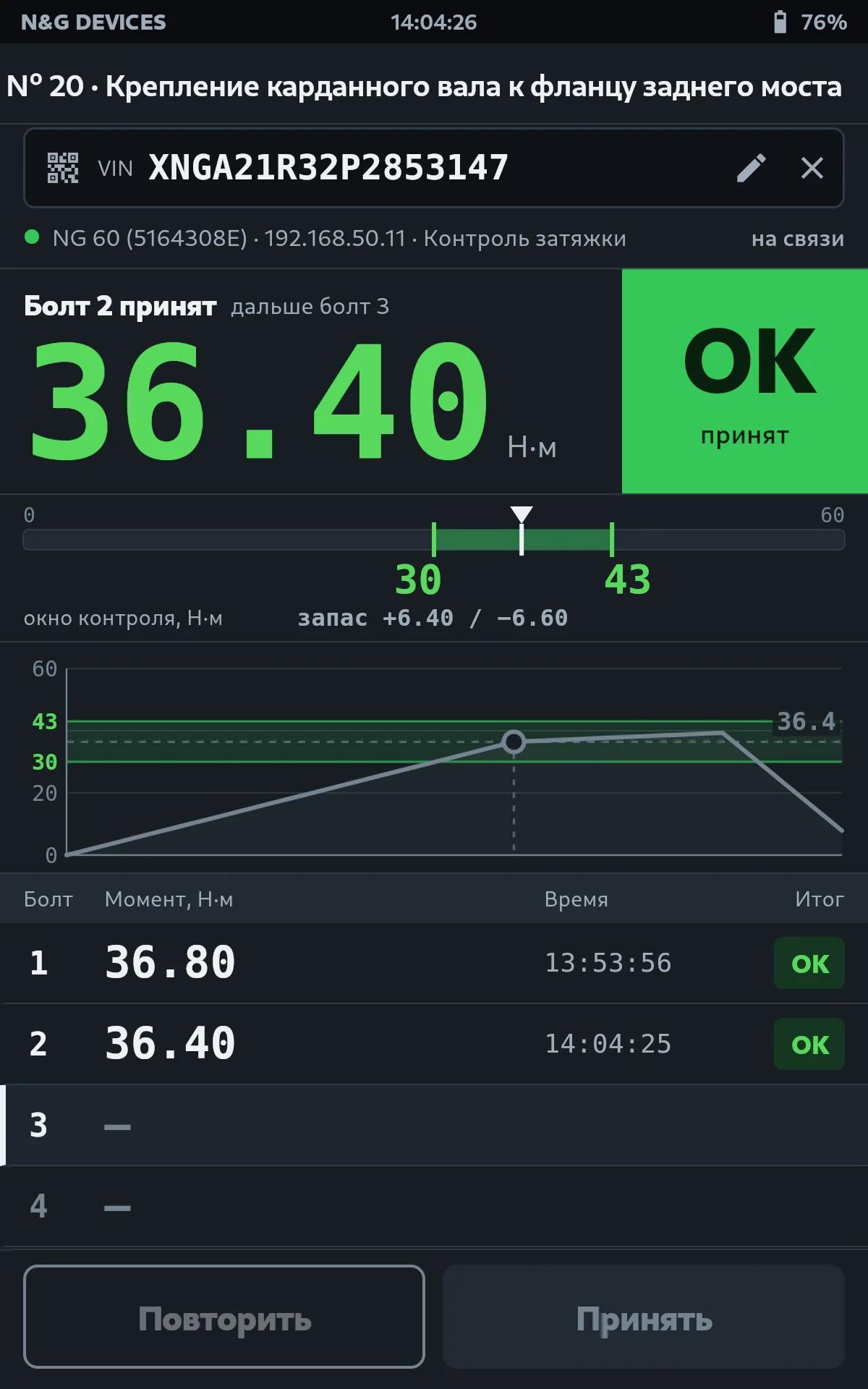

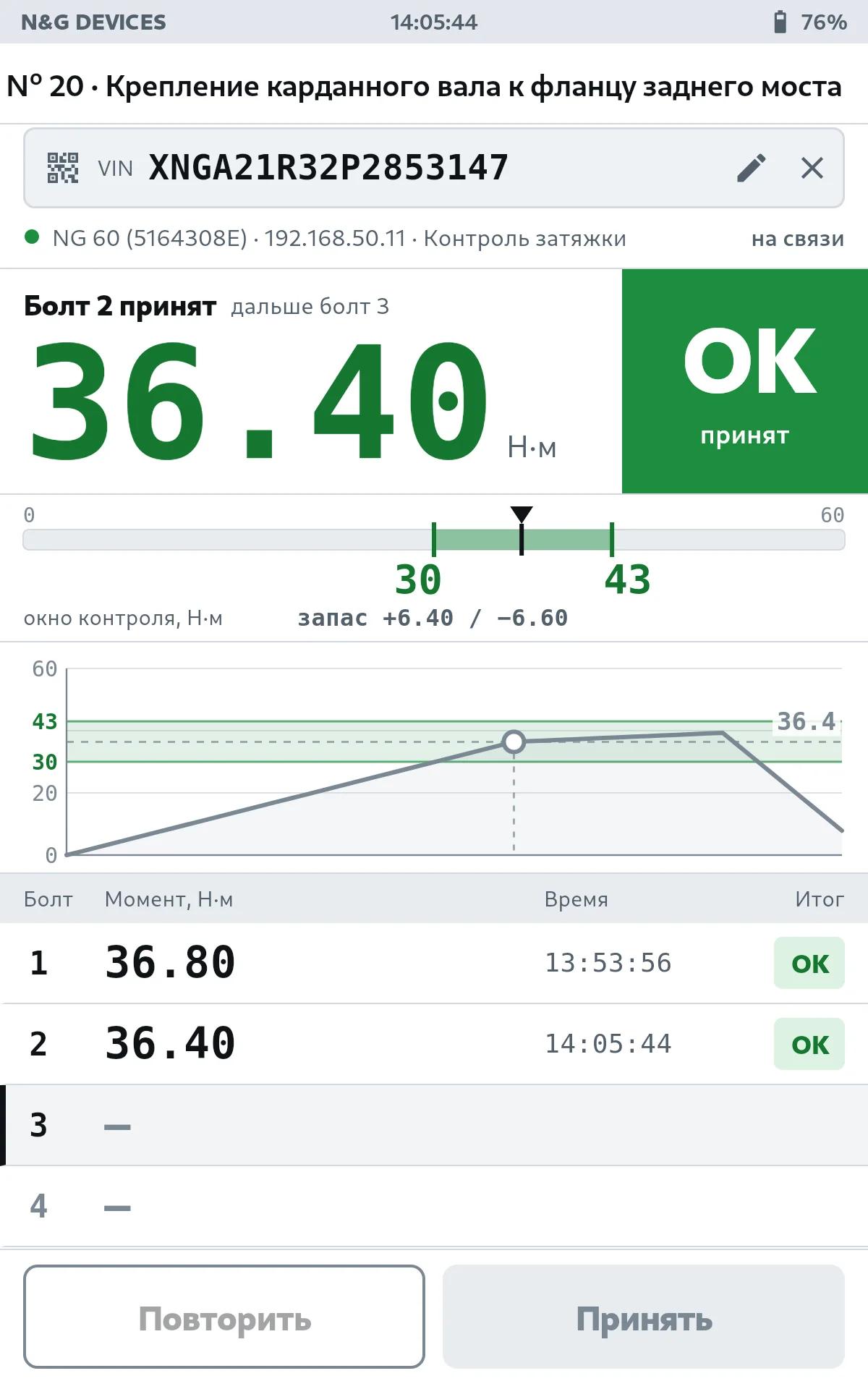

6.7 Результат в окне: принимается сам

Если момент попал в окно контроля, число становится зелёным, справа появляется плитка OK «в окне», под шкалой виден запас до границ. Кнопка Принять за две секунды заполняется полосой с отсчётом и нажимается сама: болт засчитан, результат ушёл в журнал.

Принятый результат остаётся на экране до следующей затяжки: над числом «Болт 2 принят · дальше болт 3», в таблице новая строка. Тяните ключом следующий болт, экран обновится сам.

• Не хотите ждать: нажмите Принять сразу.
• Заметили, что замер сделан неправильно (рывком, не тот болт): нажмите Повторить, пока идёт отсчёт. Результат сбросится и не попадёт в журнал.

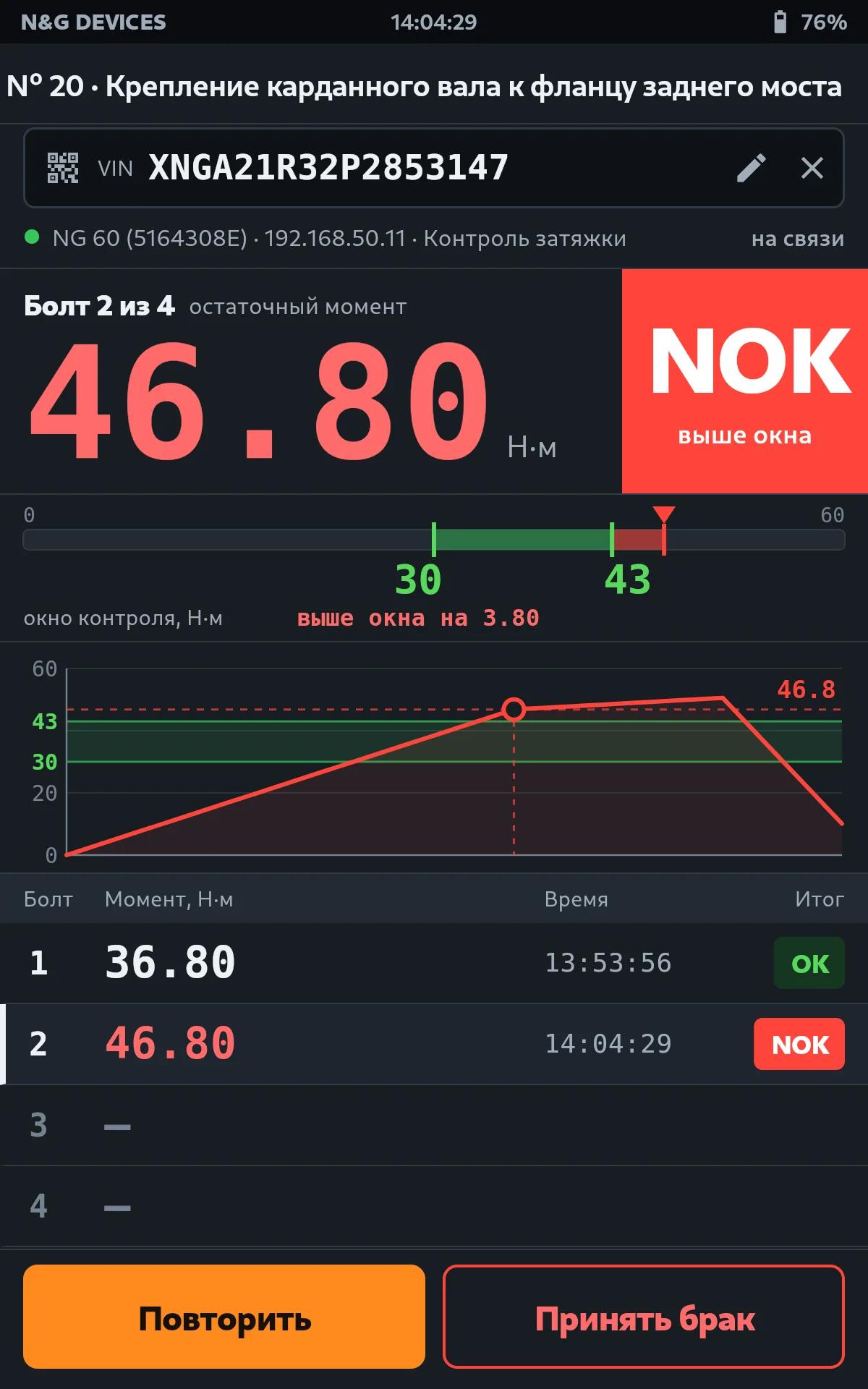

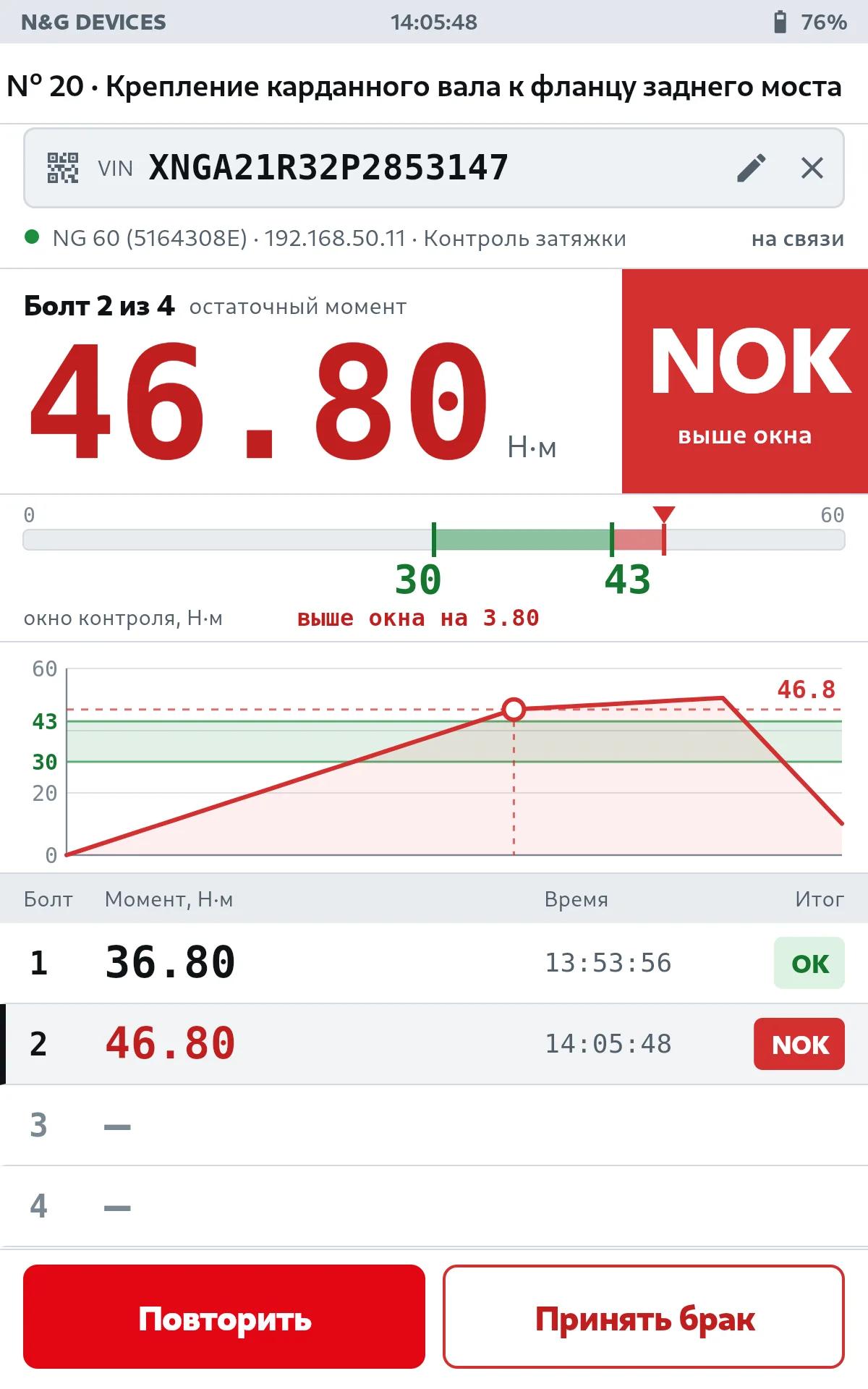

6.8 Результат вне окна

Если момент вышел за окно, число и плитка становятся красными (NOK), под шкалой написано, насколько момент выше или ниже окна, а ключ и планшет дают предупреждающий сигнал. Сам такой результат не принимается, решение за вами:

• Повторить сбрасывает замер без записи. Пользуйтесь им, только если замер сделан неправильно.
• Принять брак записывает брак: в журнал уходит результат с отметкой NOK, счётчик идёт дальше. Сообщите о браке мастеру.

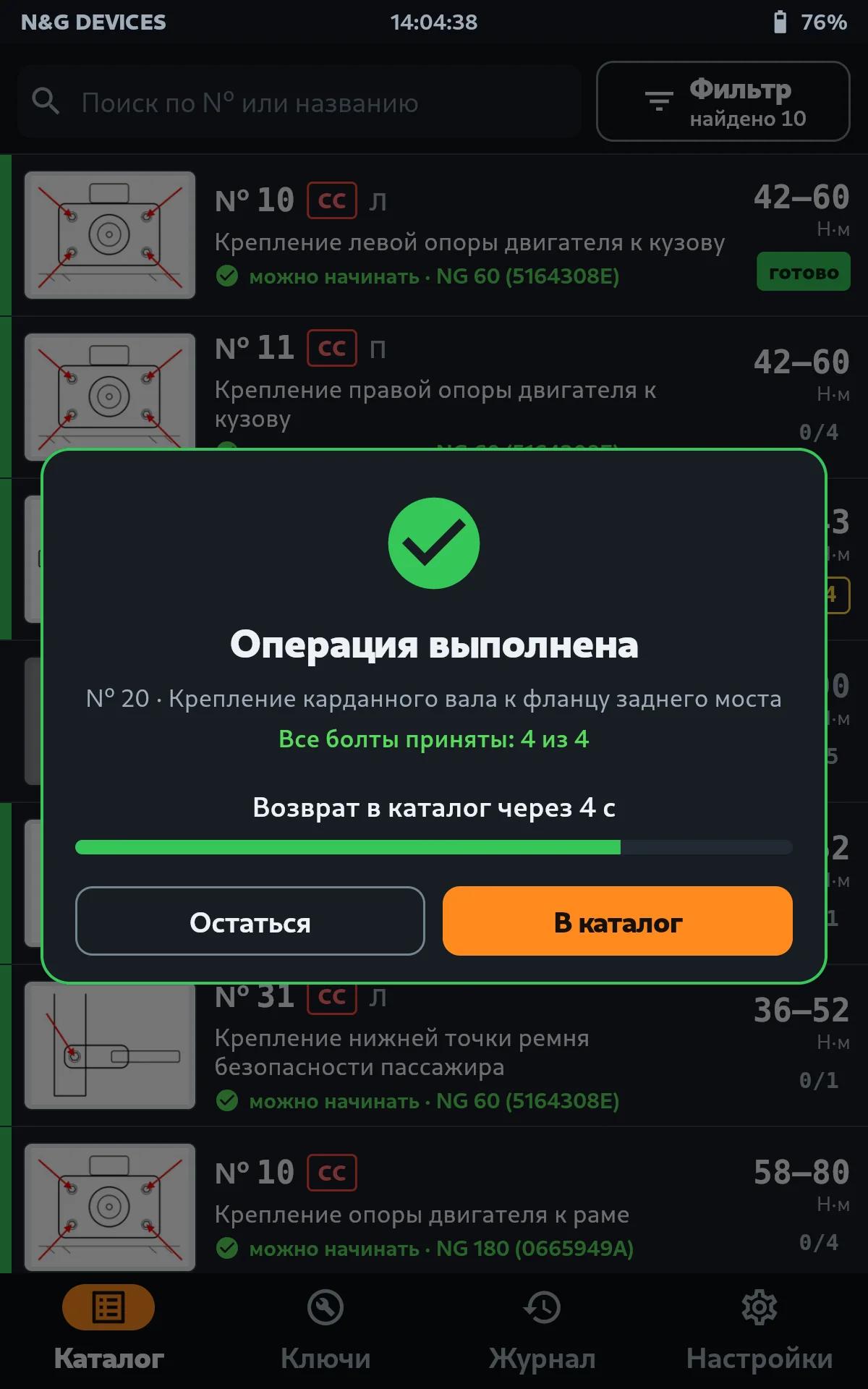

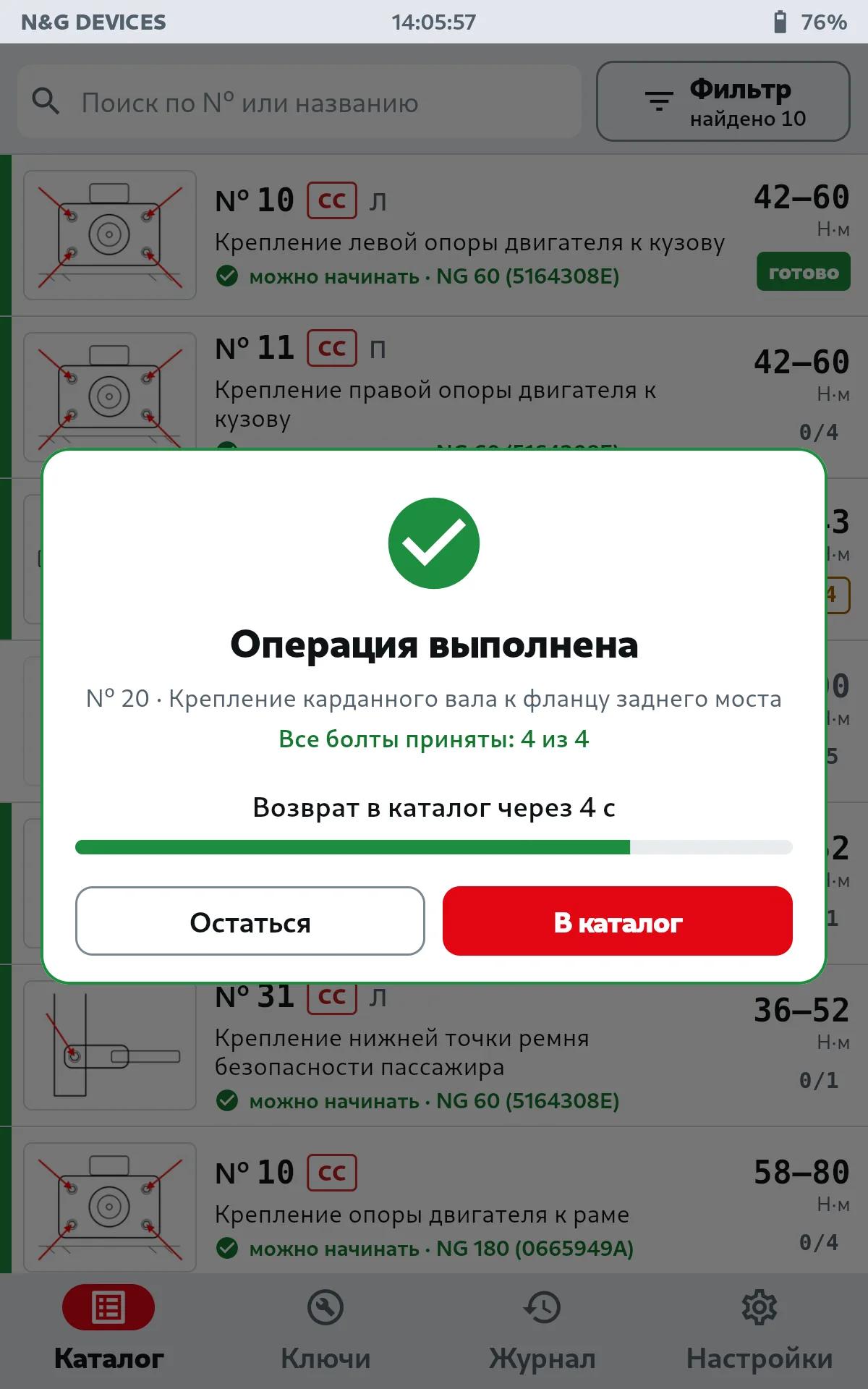

6.9 Когда операция выполнена

Как только принят последний болт, планшет объявляет об этом голосом и показывает окно «Операция выполнена». Через пять секунд он сам вернётся в каталог, а у операции появится отметка готово.

• В каталог: вернуться сразу и выбрать следующую операцию.
• Остаться: остаться на экране контроля, например чтобы ещё раз посмотреть результат.

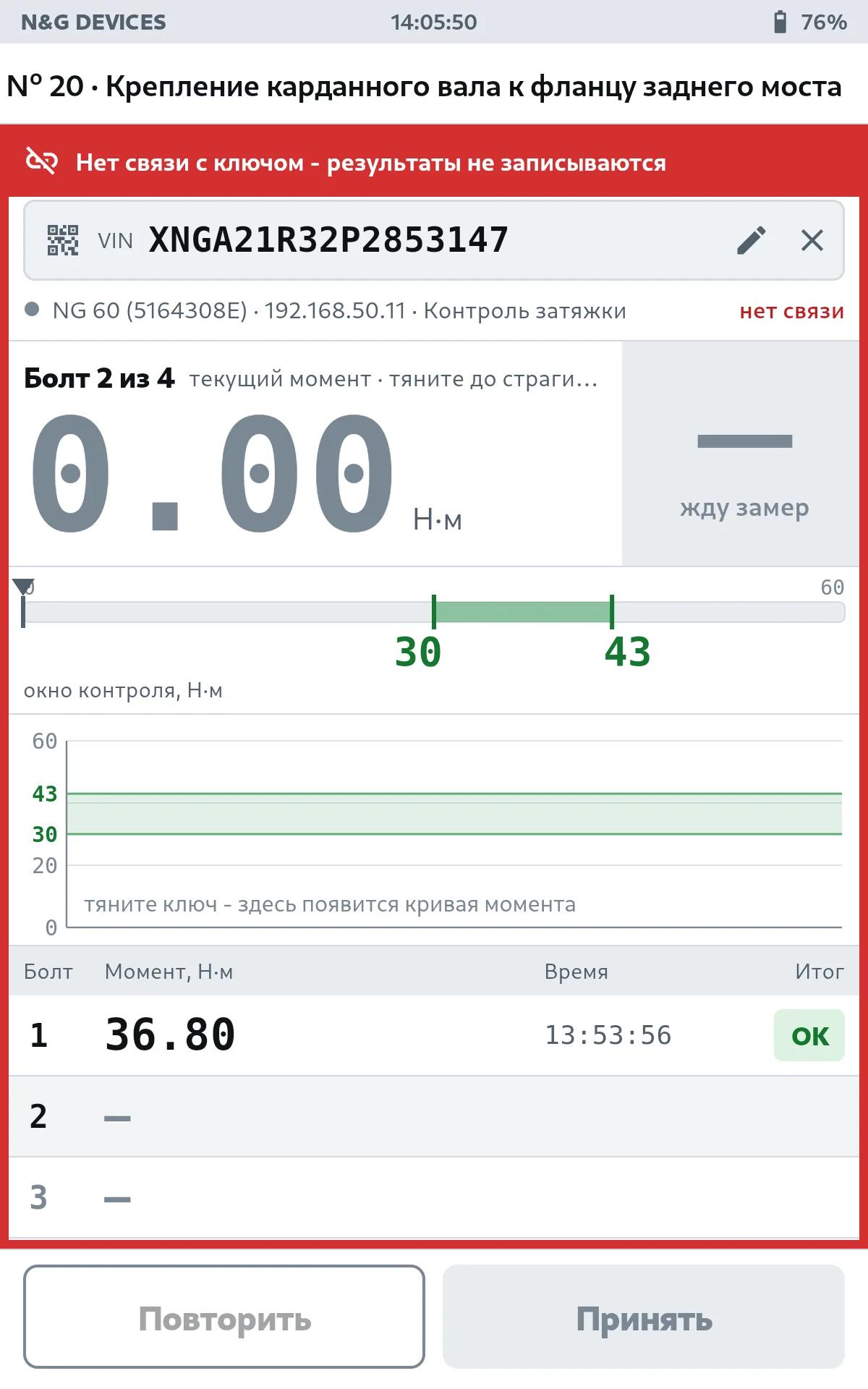

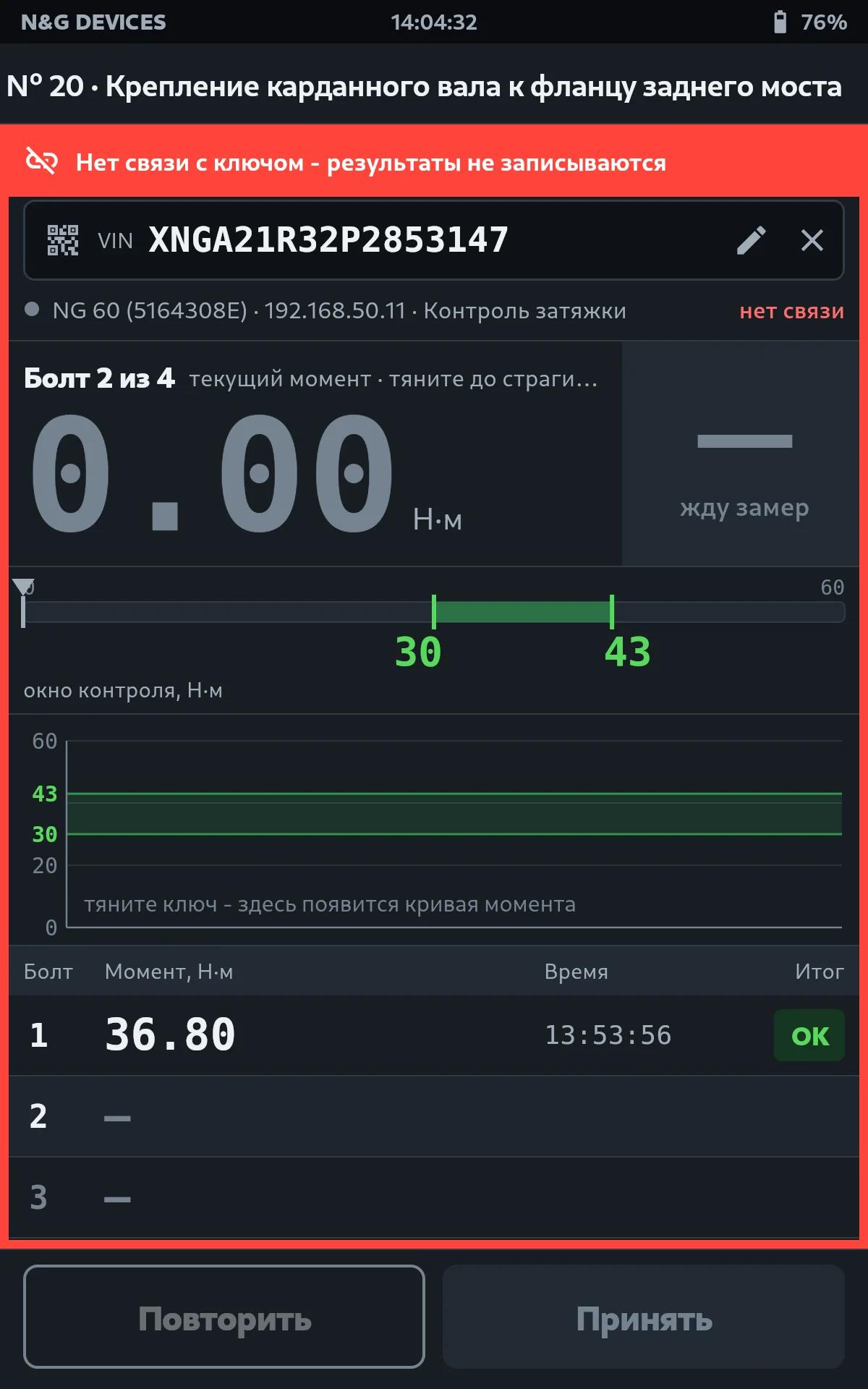

6.10 Если пропала связь с ключом

Если связь пропала больше чем на три секунды, экран обводится красной рамкой, сверху появляется надпись «Нет связи с ключом - результаты не записываются», и каждые шесть секунд звучит голосовая тревога.

1. 1Проверьте, что ключ включён и заряжен, и подойдите ближе к планшету.
2. 2Подождите: планшет переподключается сам. Когда связь вернётся, рамка исчезнет и прозвучит «Связь с ключом восстановлена».
3. 3Повторите замеры, сделанные без связи.
4. 4Если связь не вернулась, откройте раздел Ключи и действуйте по подсказке (раздел 4.5).

6.11 Затяжка без открытого контроля

Если потянуть ключом, когда на планшете не открыт экран контроля, результат не записывается. Планшет предупредит голосом и сообщением «Затяжка с ключа … не записана: контроль не открыт». Откройте операцию и повторите замер.

7Журнал и отчёт

7.1 Что показывает журнал

Журнал собран по операциям: одна карточка на одно выполнение операции на одной машине. Новые сверху, по дням. Рядом с заголовком написано, сколько выполнений и сколько затяжек записано.

• В шапке карточки номер и название операции, VIN, модель, ключ и время.
• Справа итог: «4/4 OK» зелёным, «2/5 · 1 брак» красным, «1/4 · не закончена» жёлтым.
• Внутри строки болтов: номер, момент, угол, время и отметка OK или NOK. В свёрнутой карточке болты показаны одной строкой.
• Касание шапки сворачивает и разворачивает карточку.

7.2 Поиск по VIN

Строка поиска над журналом ищет по VIN и по номеру операции. Наберите VIN или его последние цифры, и останутся только операции этой машины. Пока поле поиска открыто, VIN можно и отсканировать.

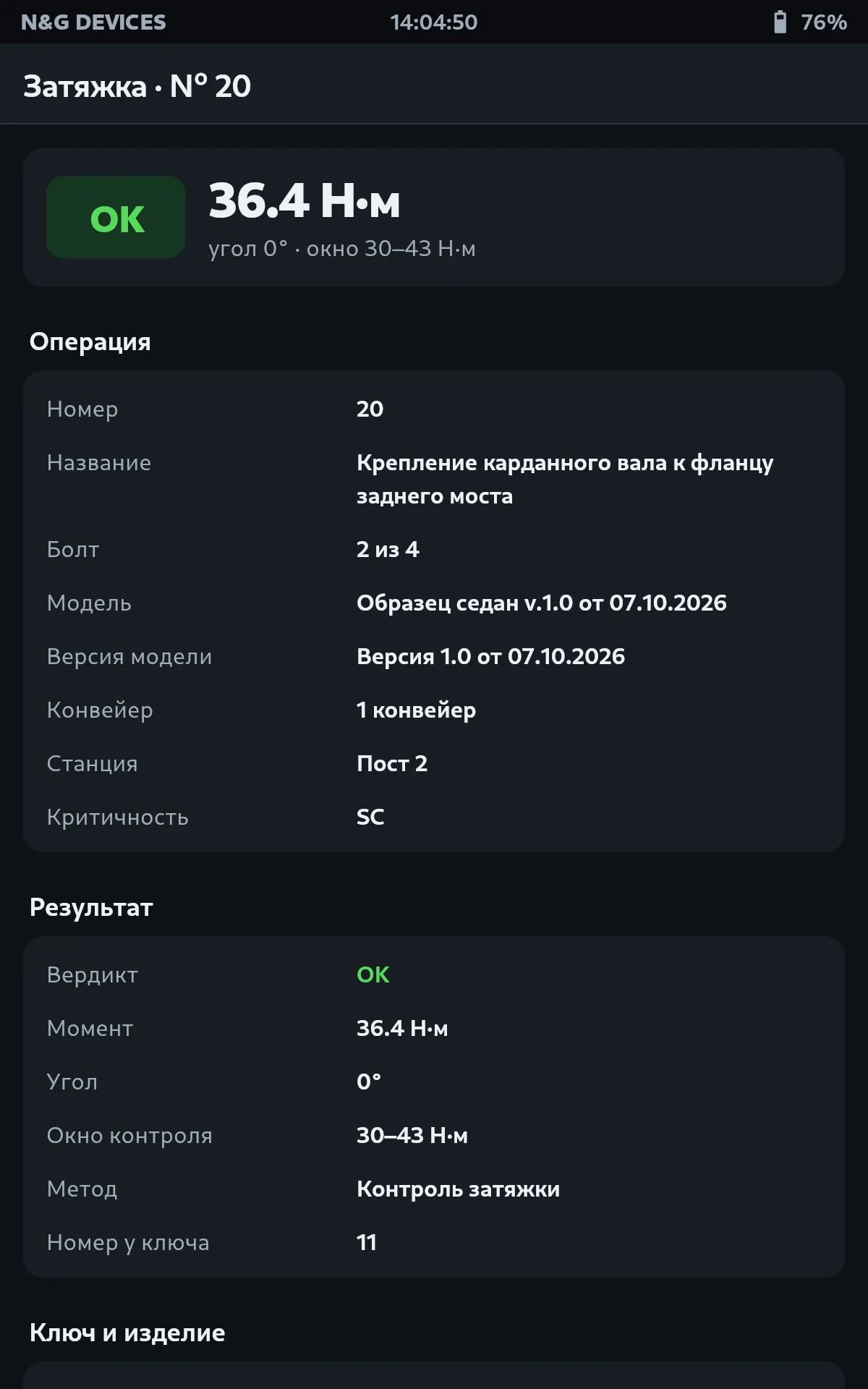

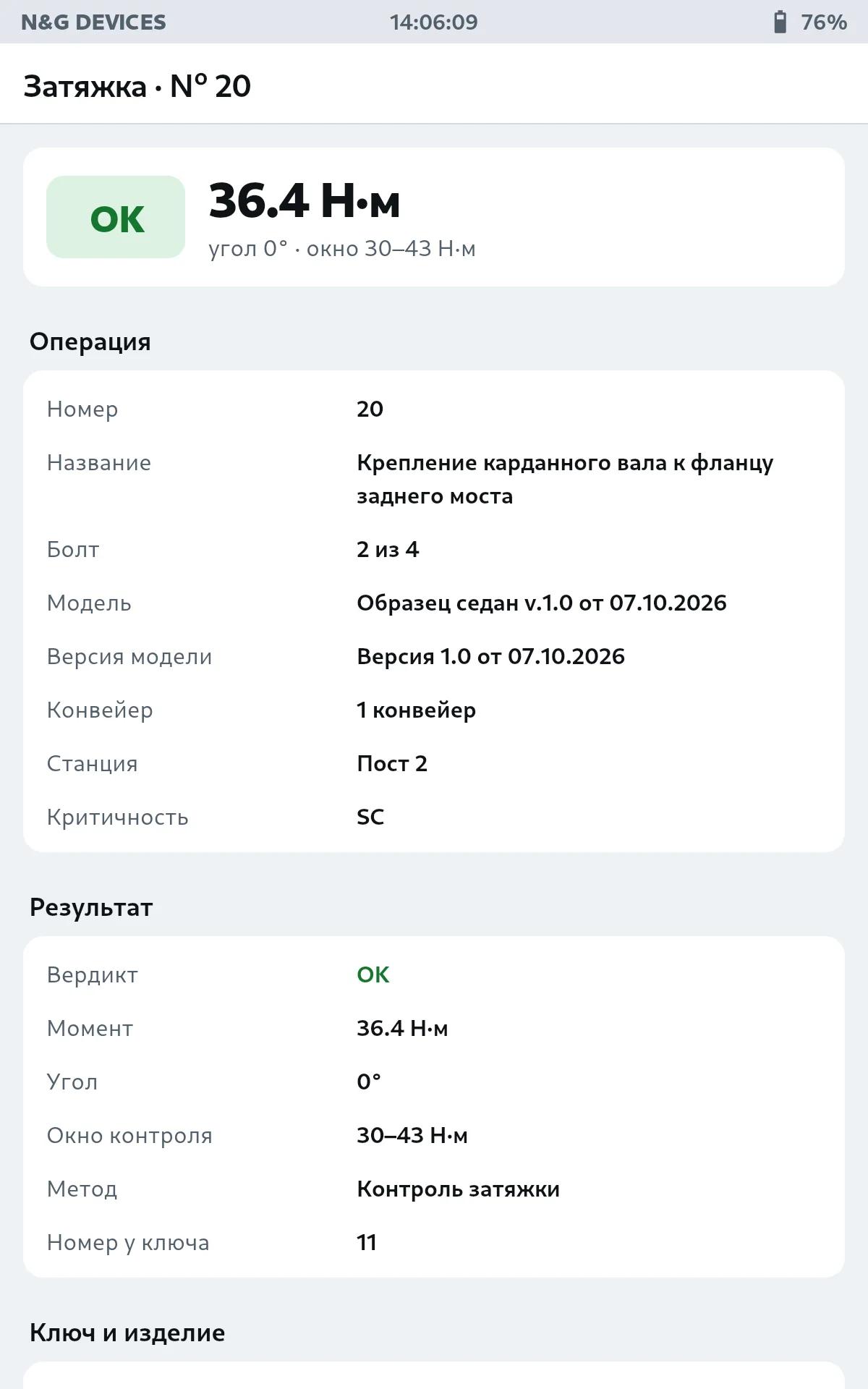

7.3 Подробности записи

Коснитесь строки болта в карточке, чтобы открыть всё, что известно о затяжке.

Здесь собраны операция (номер, болт, модель, конвейер, станция), результат (вердикт, момент, угол, окно контроля, метод) и данные ключа и изделия: ключ, его серийный номер, VIN, время.

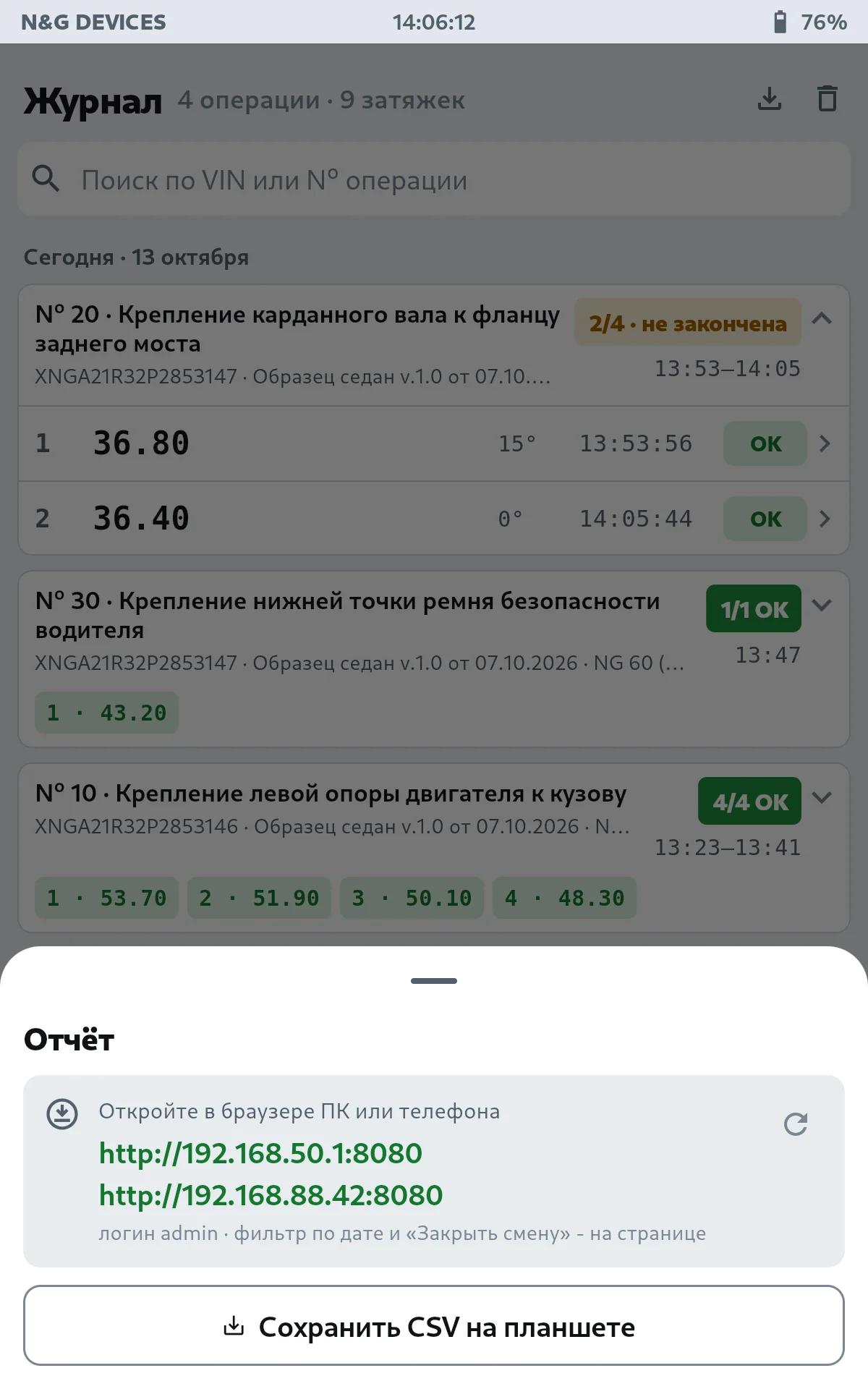

7.4 Отчёт на компьютере или телефоне

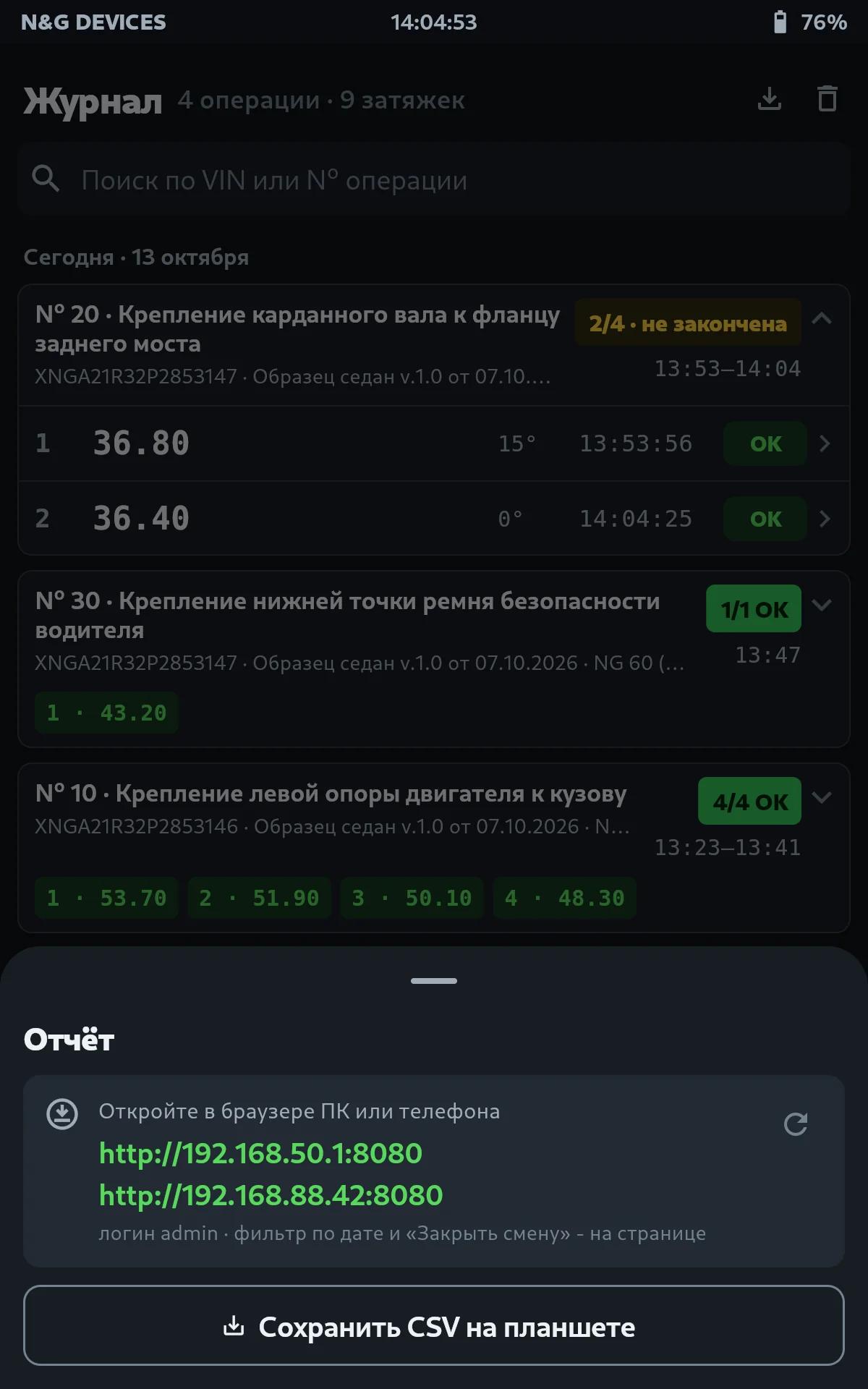

Отчёт забирают через браузер, без программ и флешек. Нажмите значок скачивания в шапке журнала: откроется окно «Отчёт» с адресом планшета.

1. 1Подключите ноутбук или телефон к сети Wi-Fi планшета или к той же сети предприятия.
2. 2Откройте в браузере адрес из окна «Отчёт», например http://192.168.50.1:8080.
3. 3Войдите: логин admin, пароль страницы знает мастер (раздел 8.4).
4. 4В блоке «Журнал контроля» укажите даты и нажмите Скачать CSV. Без дат скачается весь журнал.

Кнопка Закрыть смену на той же странице скачивает весь журнал одним файлом и очищает его на планшете. Копия остаётся в «Архиве журнала» ниже, её можно скачать позже.

7.5 Очистка журнала

1. 1Нажмите значок корзины в шапке журнала.
2. 2Подтвердите действие кнопкой Очистить.

Старые записи планшет убирает и сам: по умолчанию записи старше 90 дней уходят в архив. Срок задаёт мастер (раздел 8.8).

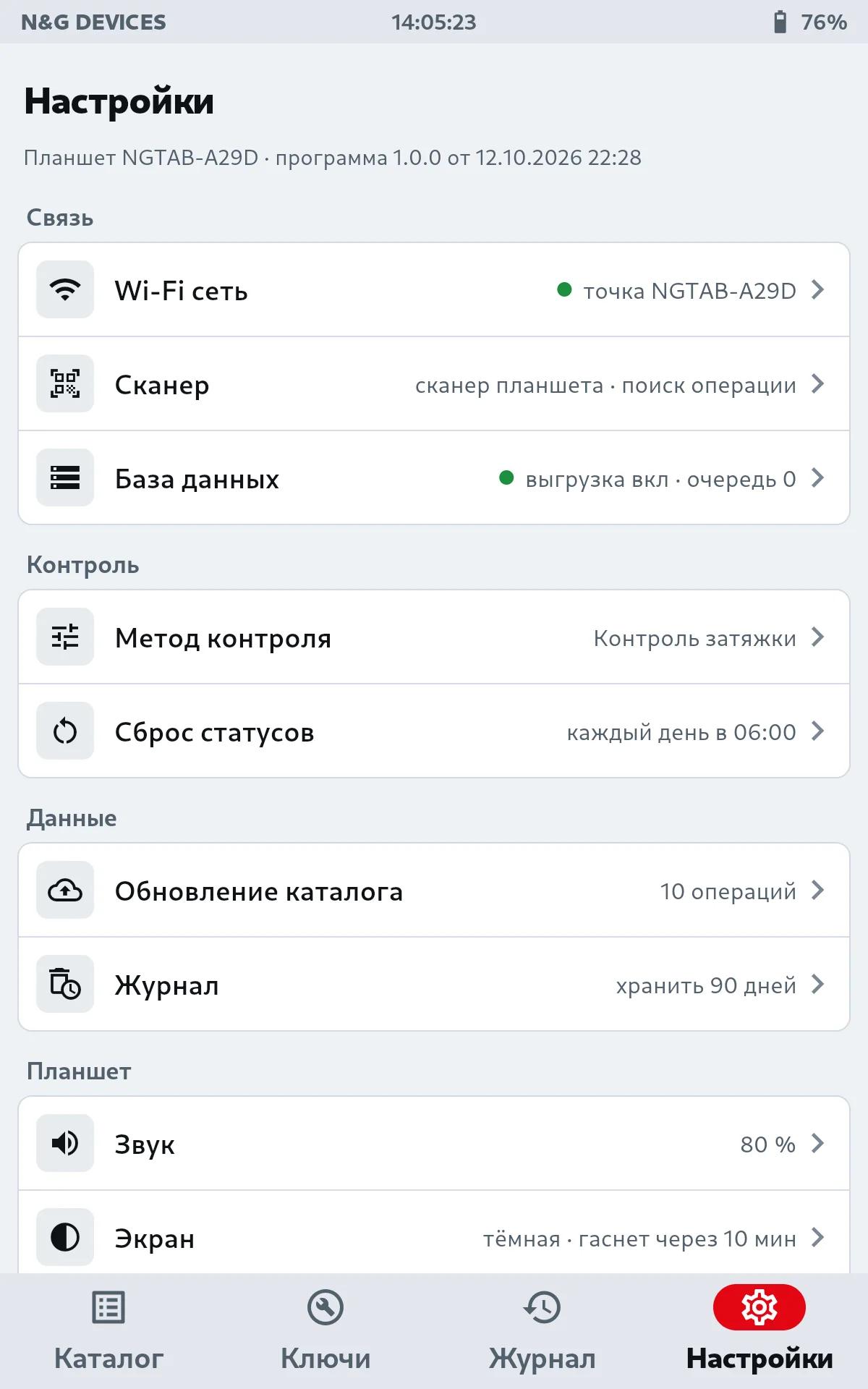

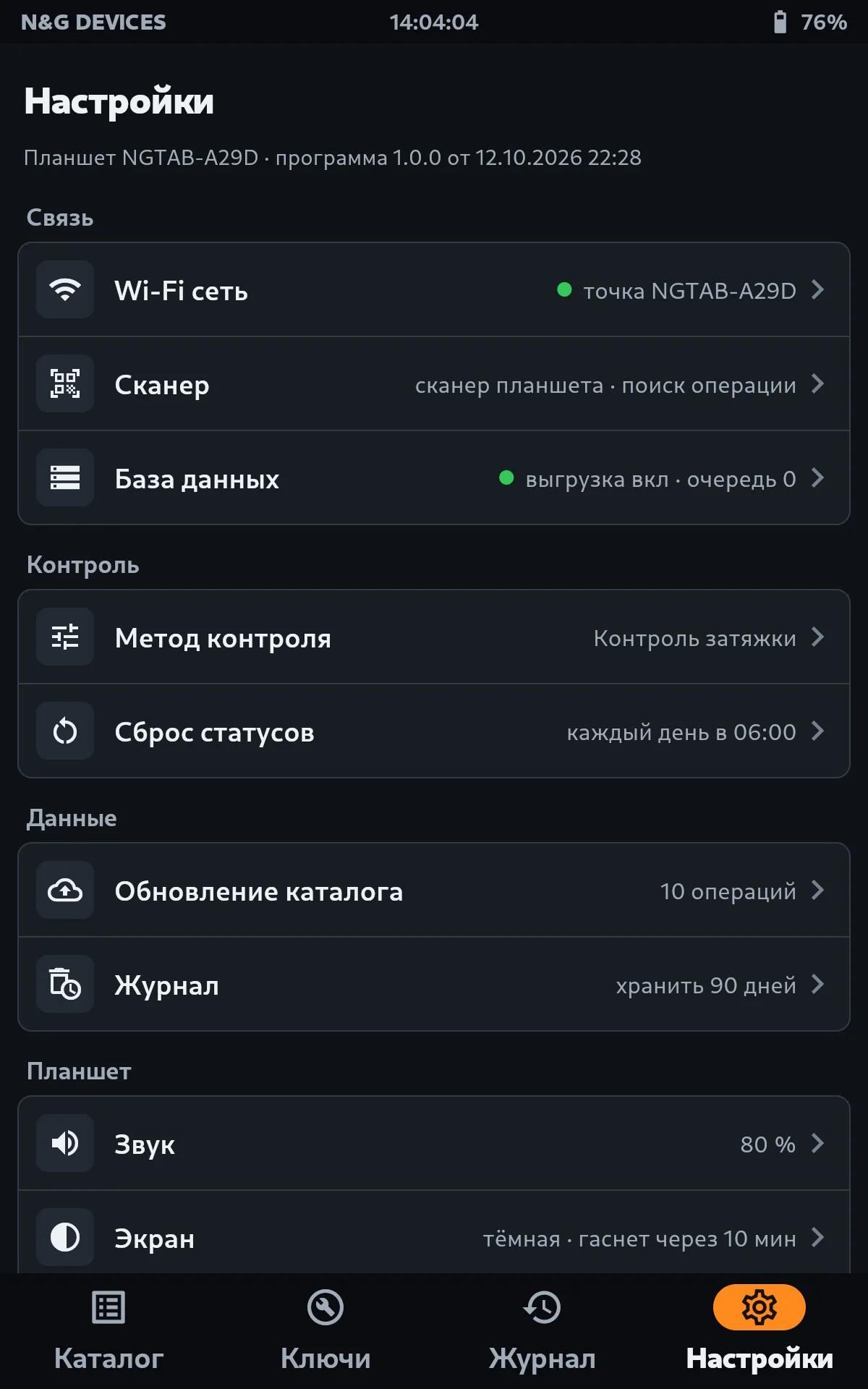

8Настройки

Раздел нужен мастеру и настройщику при установке и обслуживании. В ежедневной работе механику открывать его не требуется. Пункты собраны в группы «Связь», «Контроль», «Данные» и «Планшет», справа у каждого пункта его текущее значение. Коснитесь пункта, чтобы открыть его.

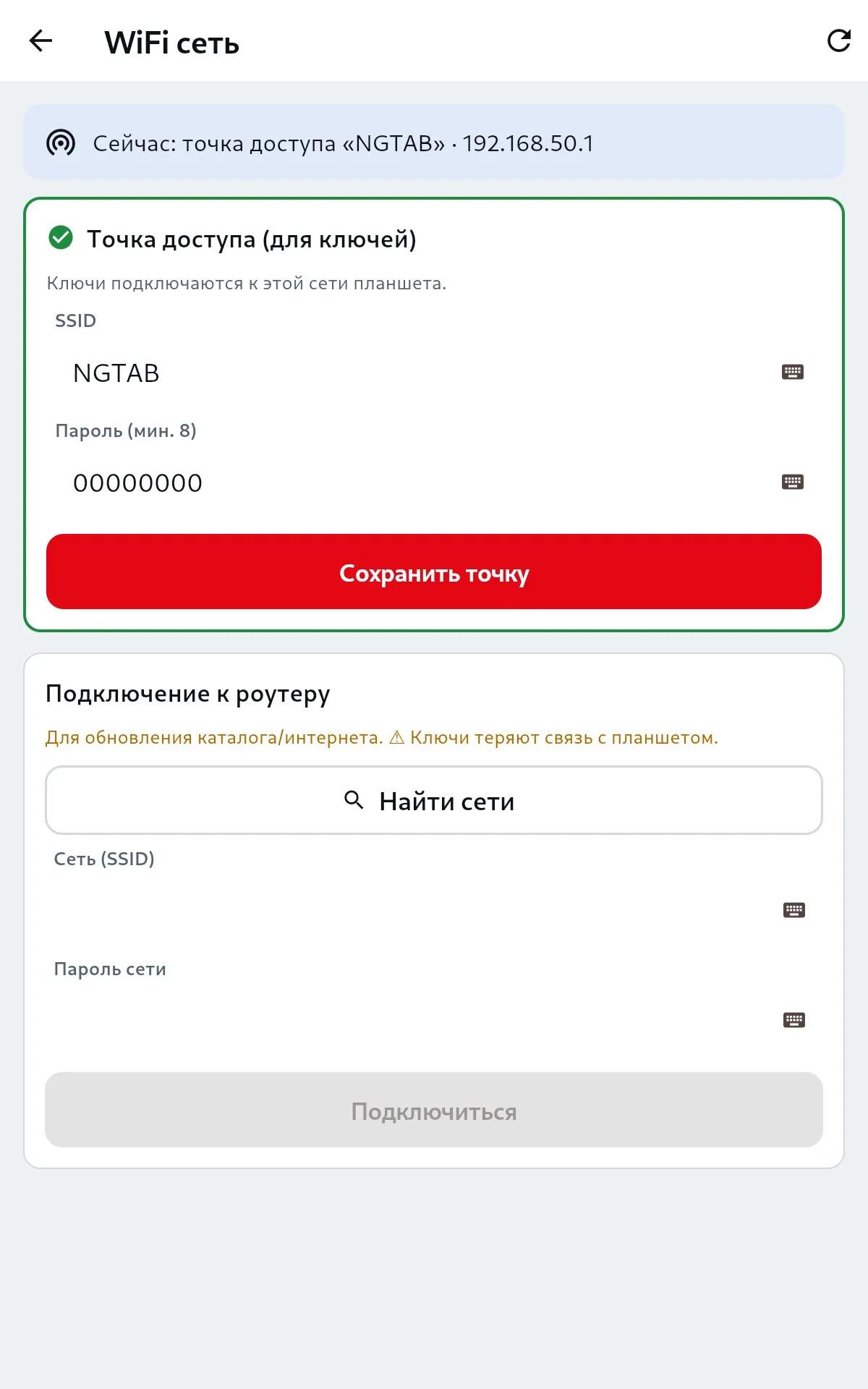

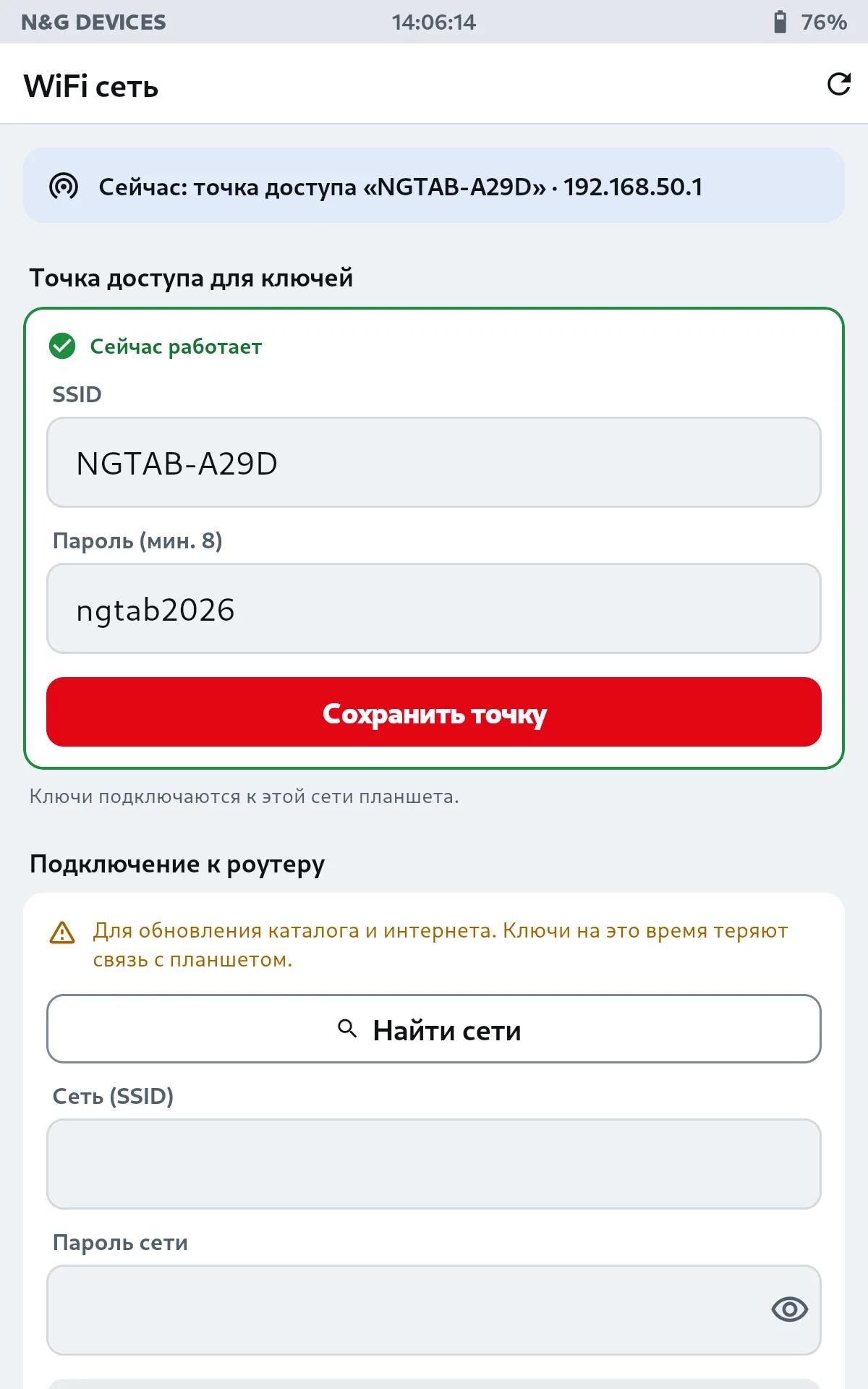

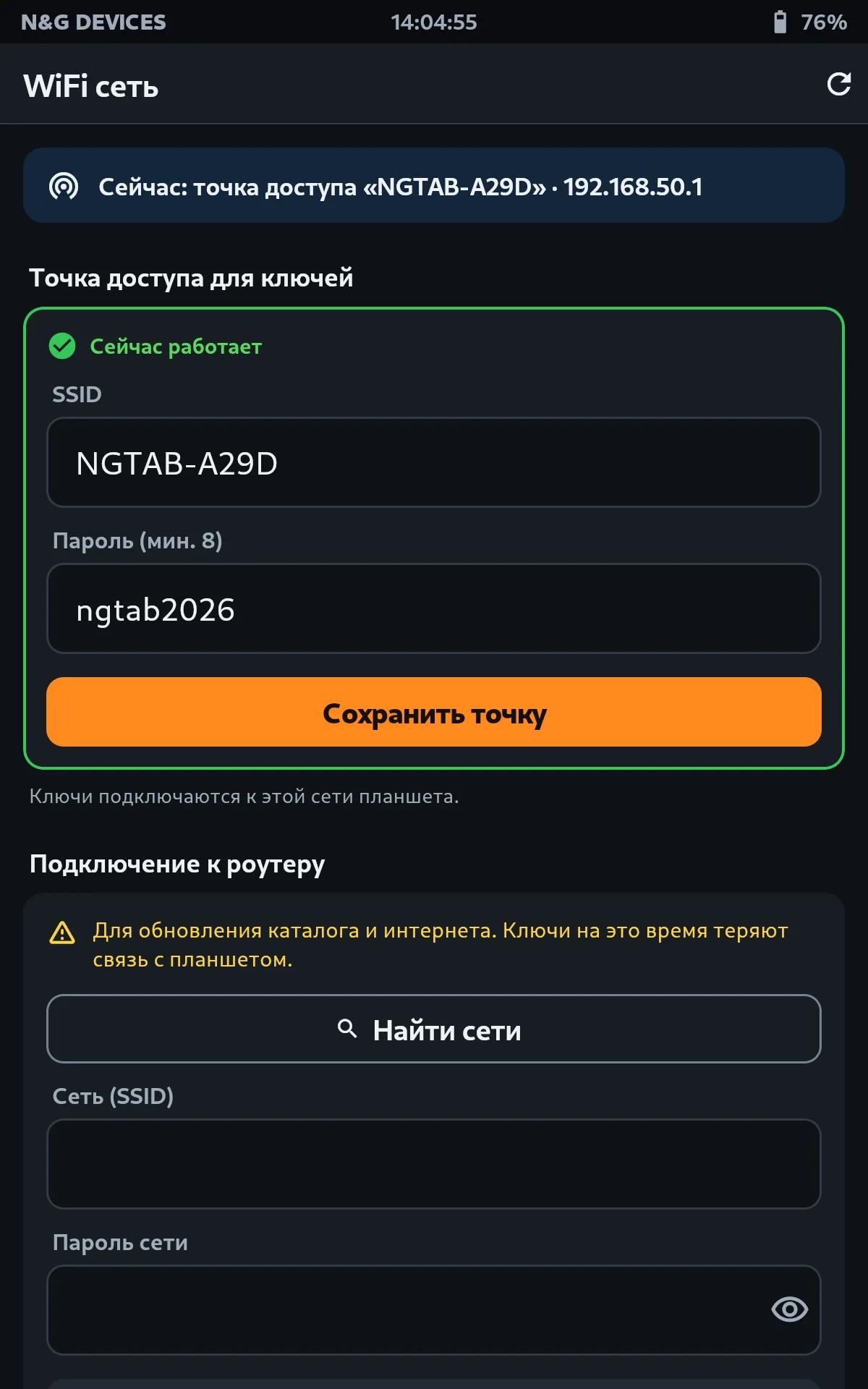

8.1 Wi-Fi сеть

Планшет сам раздаёт сеть Wi-Fi, к которой подключаются ключи. Вверху экрана показан текущий режим: точка доступа или подключение к роутеру.

• «Точка доступа для ключей»: имя сети и пароль (не короче 8 знаков). После смены нажмите Сохранить точку и подключите ключи заново.
• «Подключение к роутеру»: для обновления каталога и программы через сеть предприятия. Найти сети показывает доступные сети.

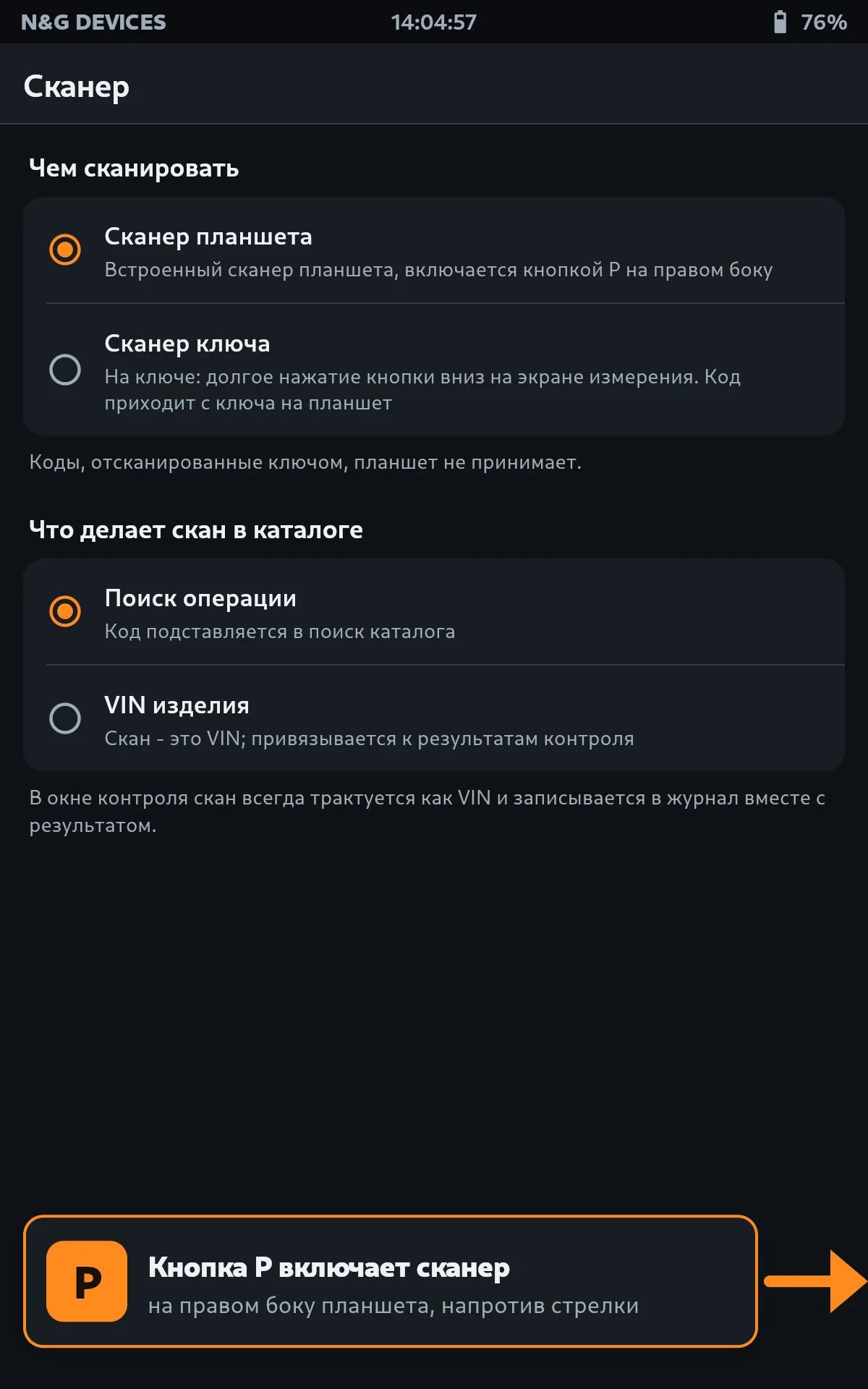

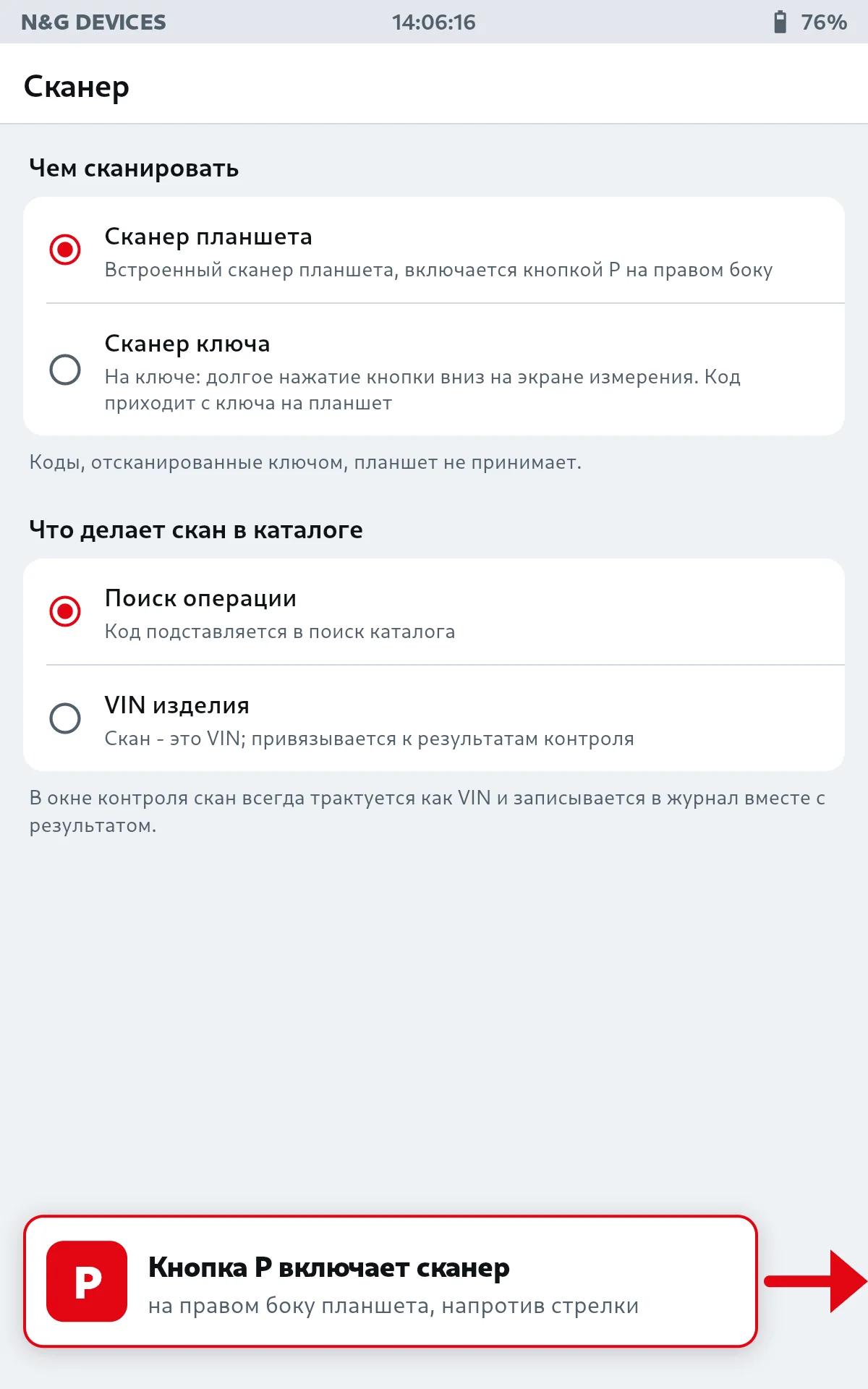

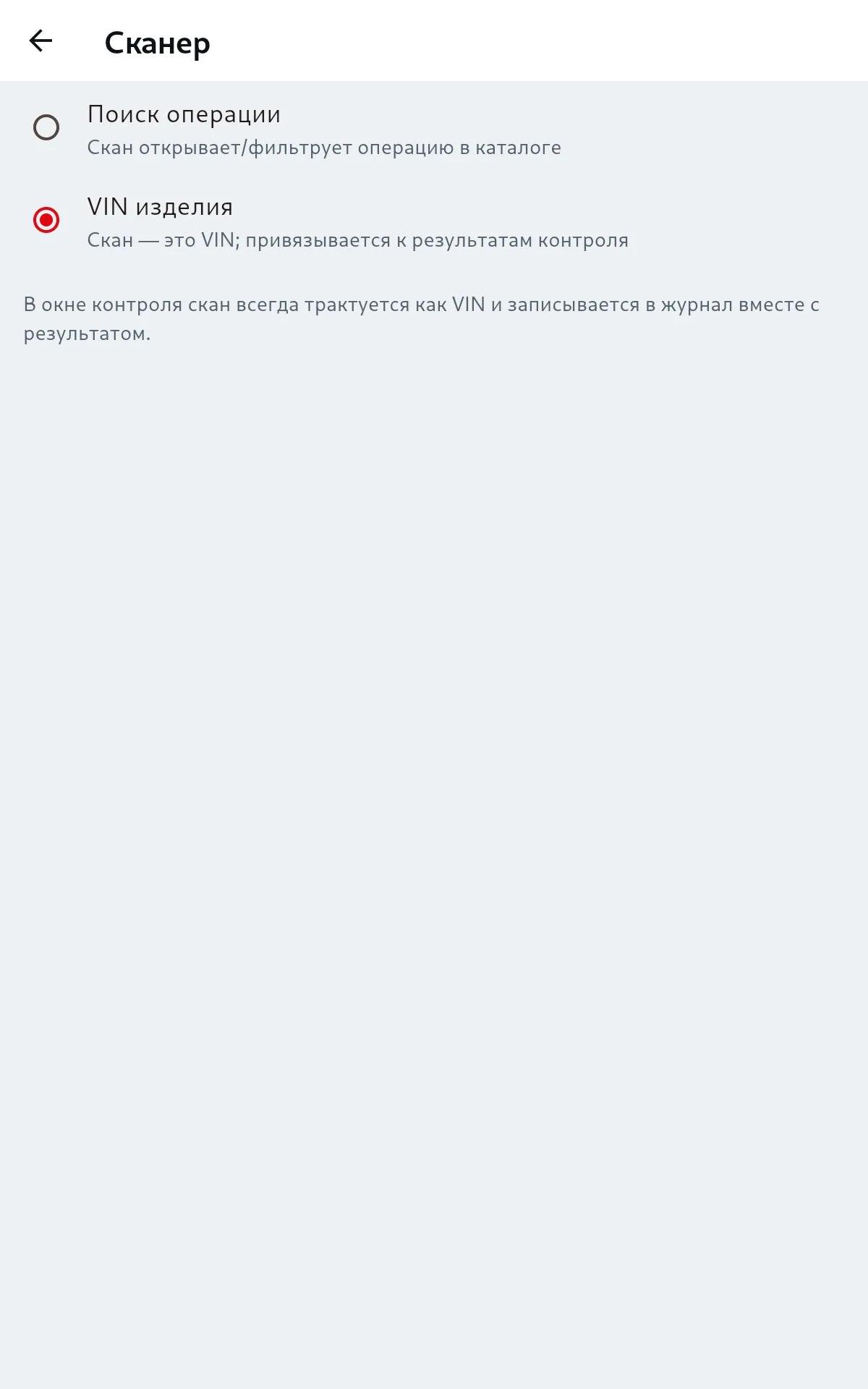

8.2 Сканер

• «Сканер планшета»: встроенный сканер, его включает кнопка P на правом боку планшета. Пока выбран этот сканер, внизу экрана стрелка показывает, где кнопка.
• «Сканер ключа»: код сканирует сам ключ (долгое нажатие кнопки вниз на экране измерения) и передаёт его на планшет. Для этого нужна прошивка ключа: радиомодуль 1.0.6 и вычислитель 1.1.5 или новее.
• «Поиск операции»: код подставляется в поиск каталога. «VIN изделия»: код считается номером кузова для следующего контроля.

На экране контроля скан всегда считается VIN, при любой настройке.

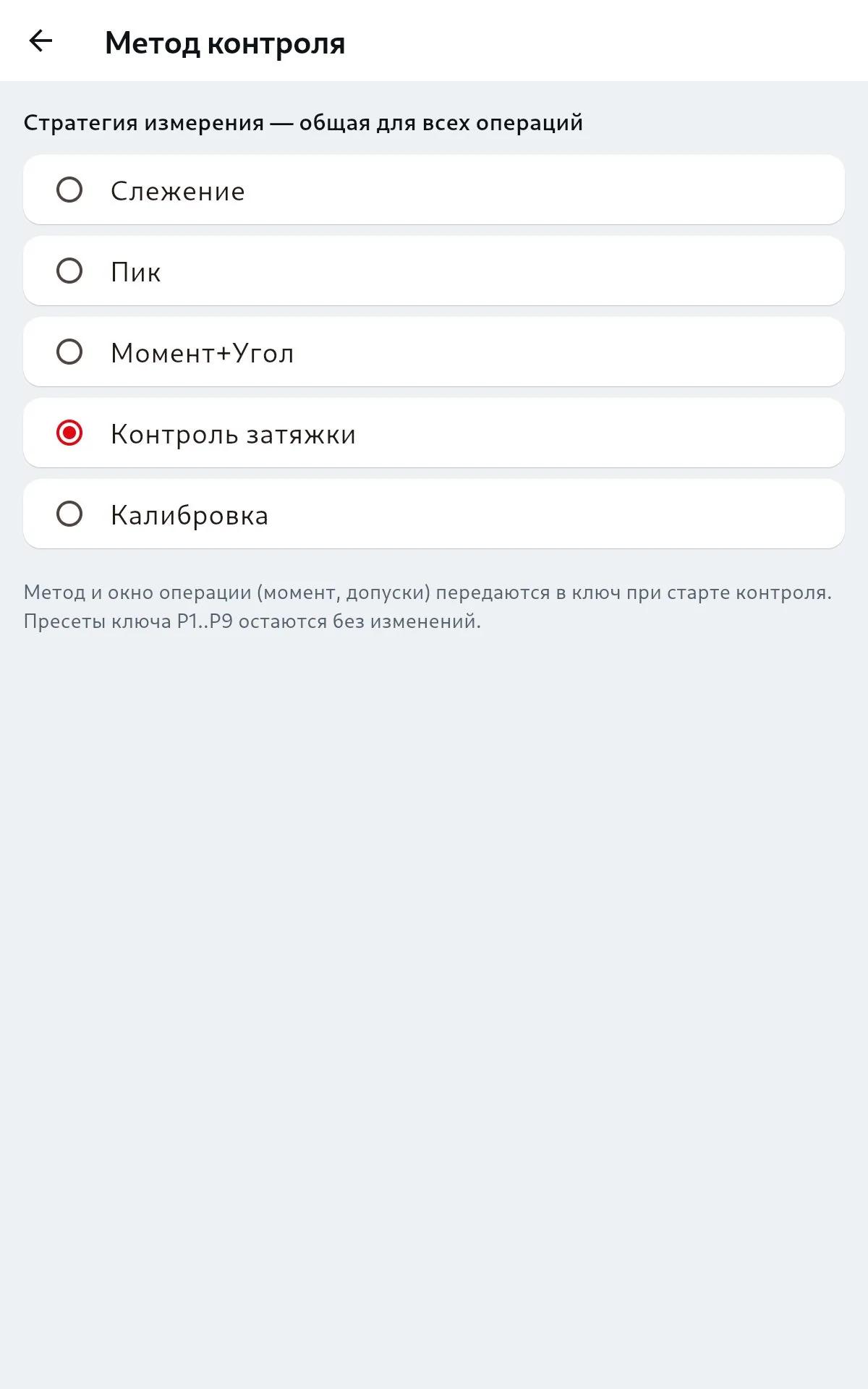

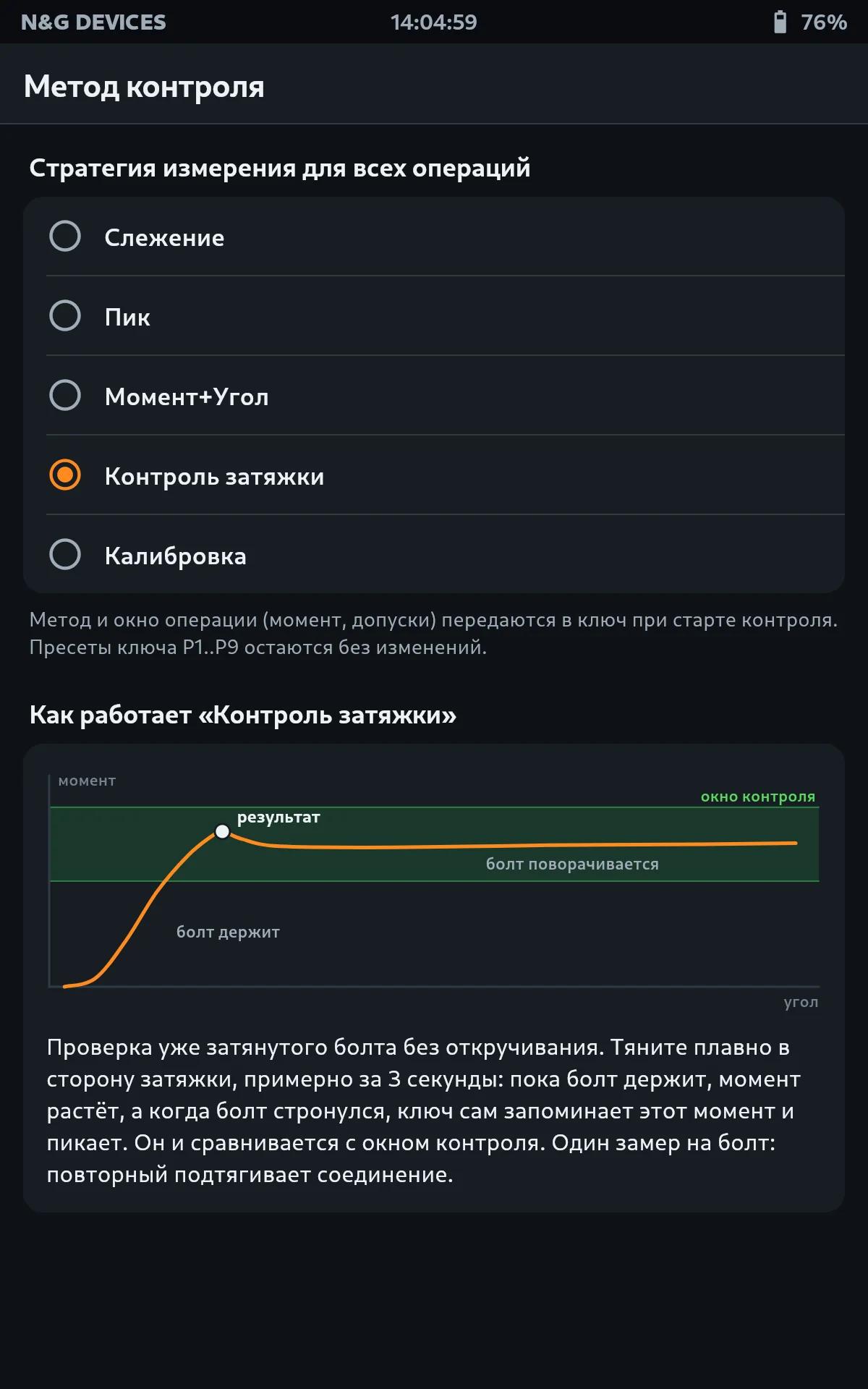

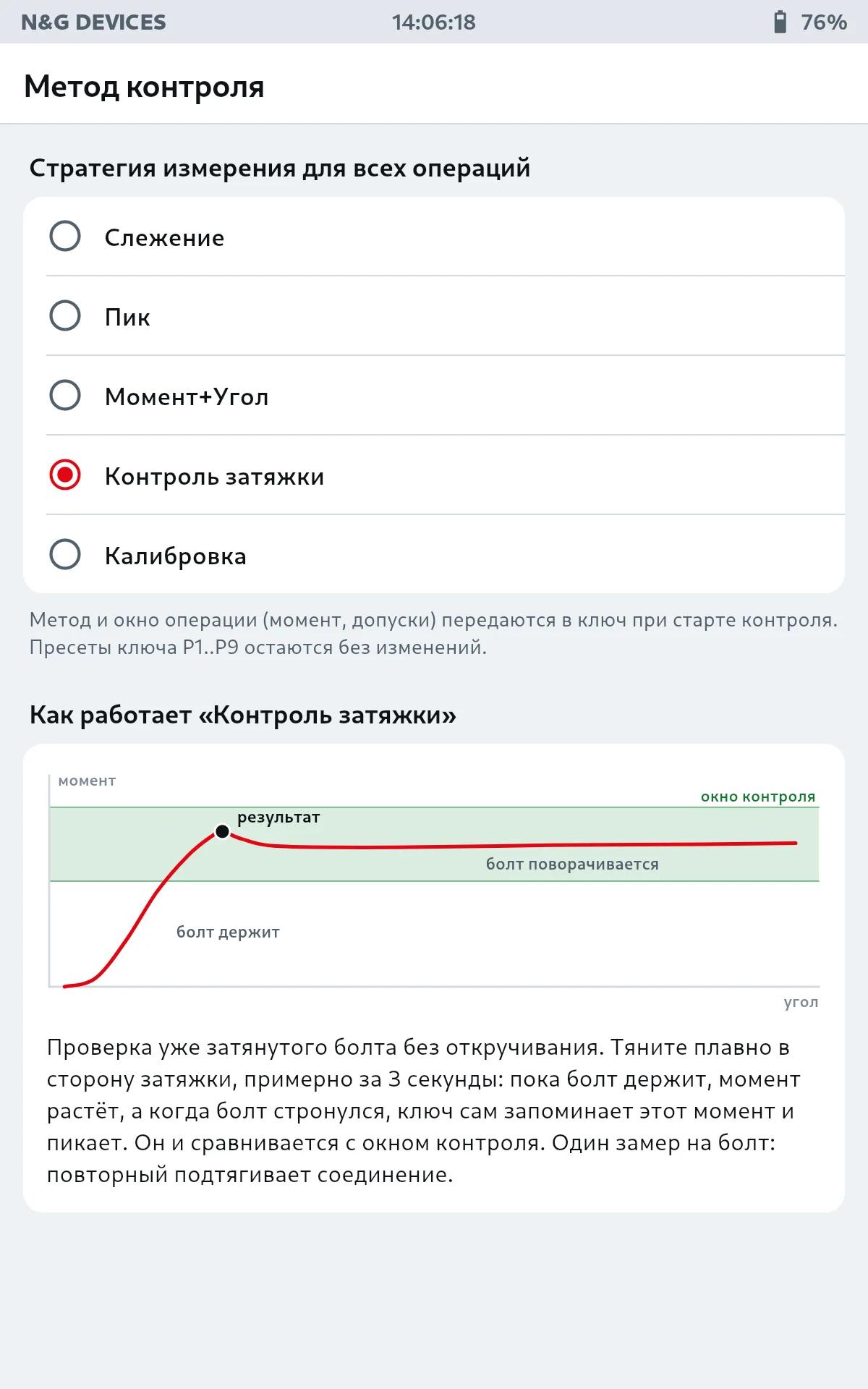

8.3 Метод контроля

Метод, по которому ключ измеряет, задаётся здесь для всех операций. Если в каталоге у операции указан свой метод (столбец «Стратегия» в списке Excel), для неё действует он. Под списком показаны схема и описание выбранного метода. Для проверки уже собранных соединений нужен Контроль затяжки, он выбран по умолчанию.

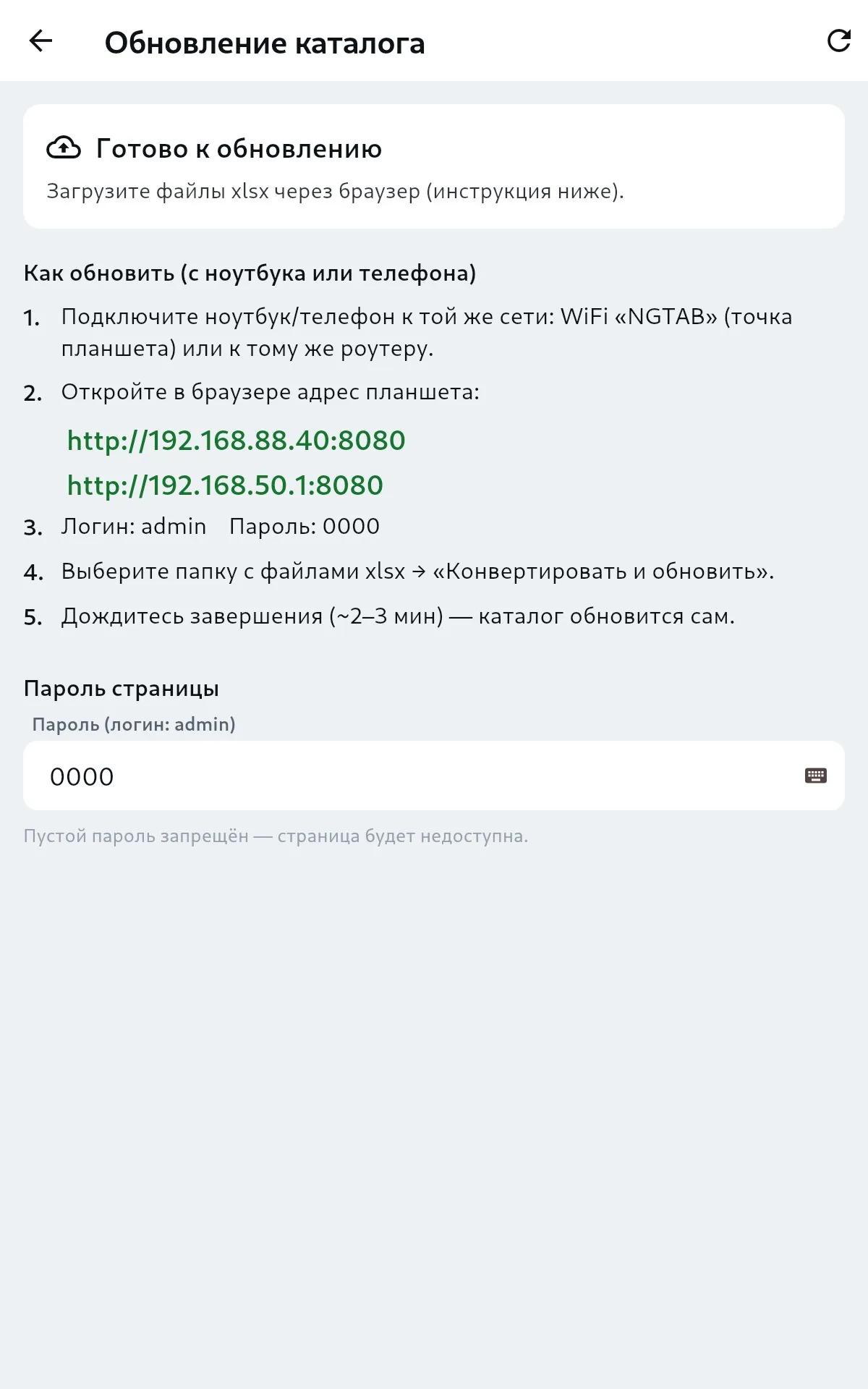

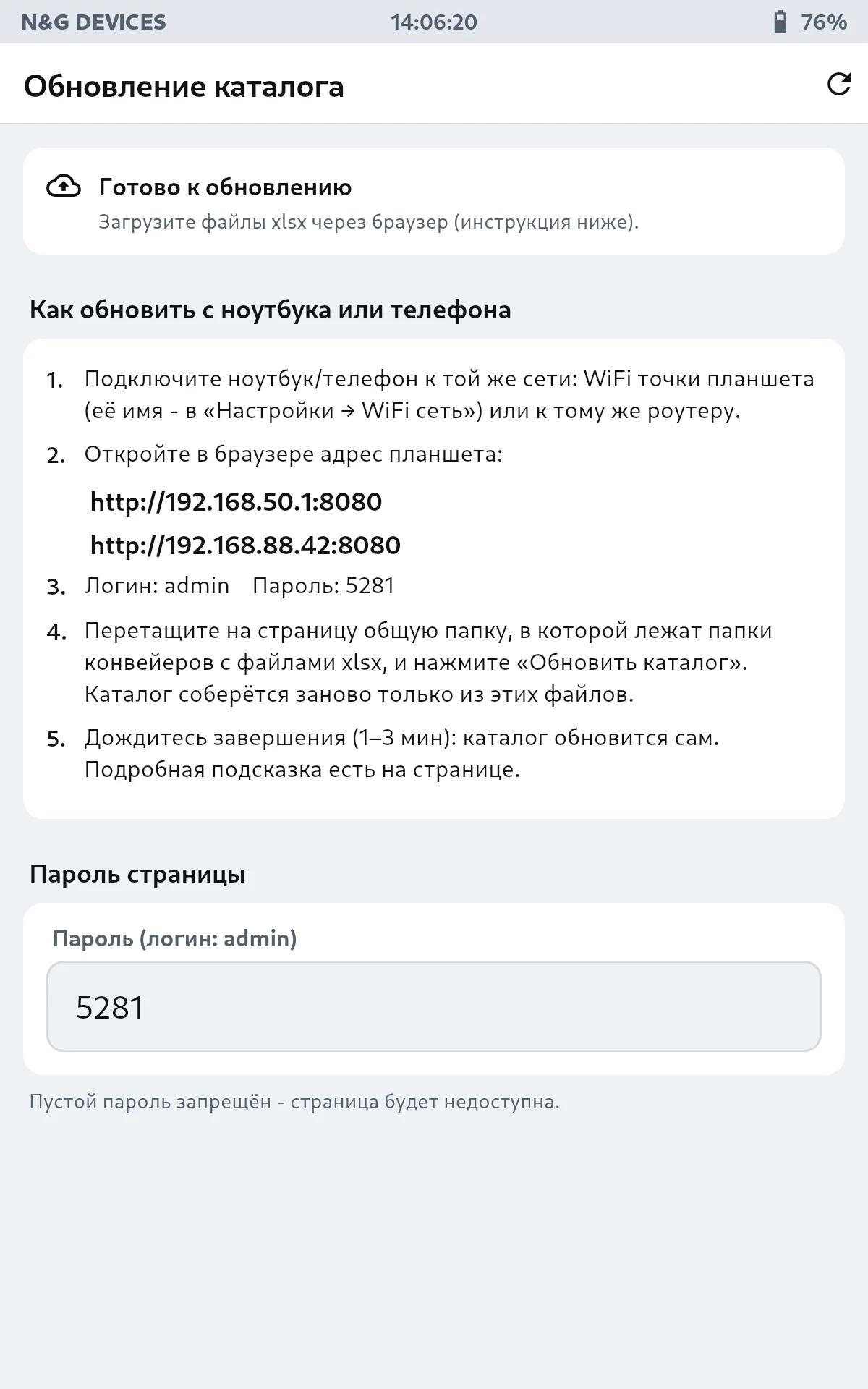

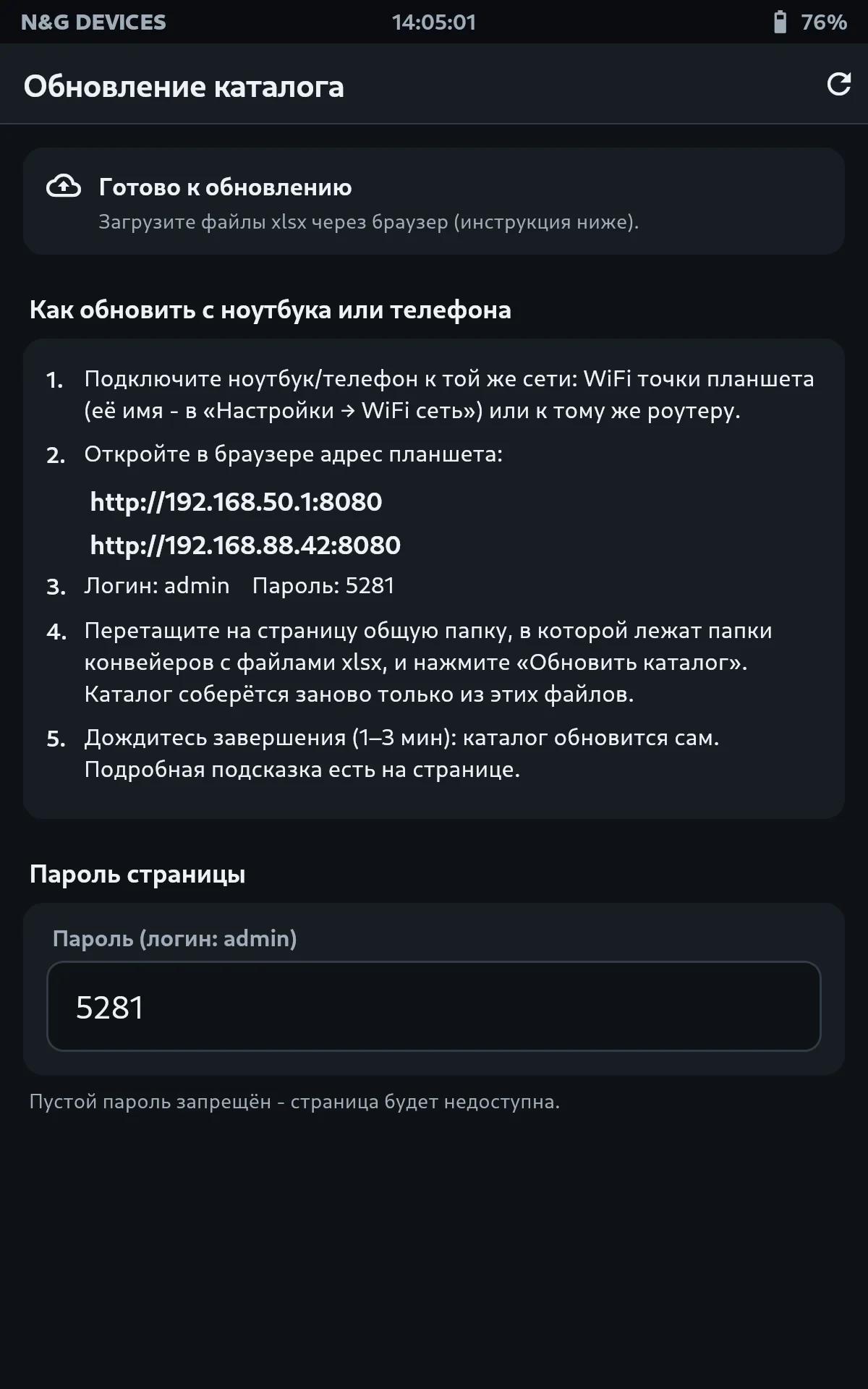

8.4 Обновление каталога

Каталог загружается с ноутбука или телефона через браузер, из тех же файлов Excel со списками критических соединений. Эскизы и стрелки берутся прямо из файлов. Какие столбцы читает планшет, как оформить эскиз и разложить файлы по папкам, описано на странице «Каталог операций: как подготовить файлы Excel», там же образец файла и пример папки.

1. 1Подключите ноутбук или телефон к сети Wi-Fi планшета или к тому же роутеру.
2. 2Откройте в браузере адрес планшета с этого экрана и войдите: логин admin и пароль страницы.
3. 3Перетащите на страницу общую папку, в которой лежат папки конвейеров с файлами xlsx, и нажмите Обновить каталог.
4. 4Дождитесь окончания, обычно от одной до трёх минут. Каталог обновится сам, планшет даст сигнал.

Каталог может прийти и через интернет: его готовит и назначает планшету сервисная служба N&G. Планшет скачивает его сам, а на этом экране появляется блок Каталог из кабинета: название, когда назначен и состояние («скачан, ждёт кнопки», «установлен»). Поставить его можно кнопкой Обновить сейчас. Если в Обновление ПО → Автоматическое обновление включено Обновлять каталог операций, планшет поставит его сам, когда им не пользуются: экран притушен или погашен, или за час до сброса смены. По умолчанию это выключено.

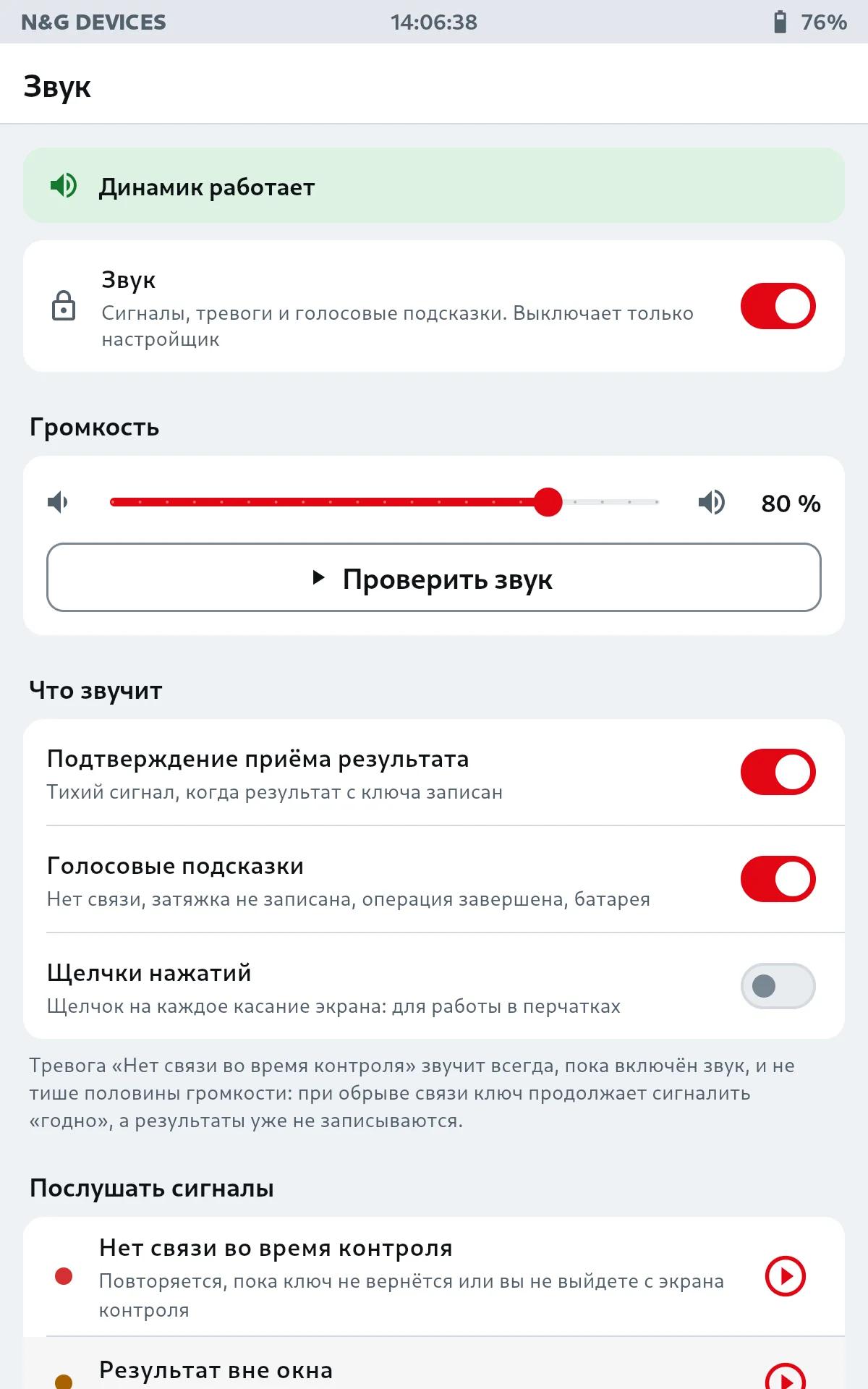

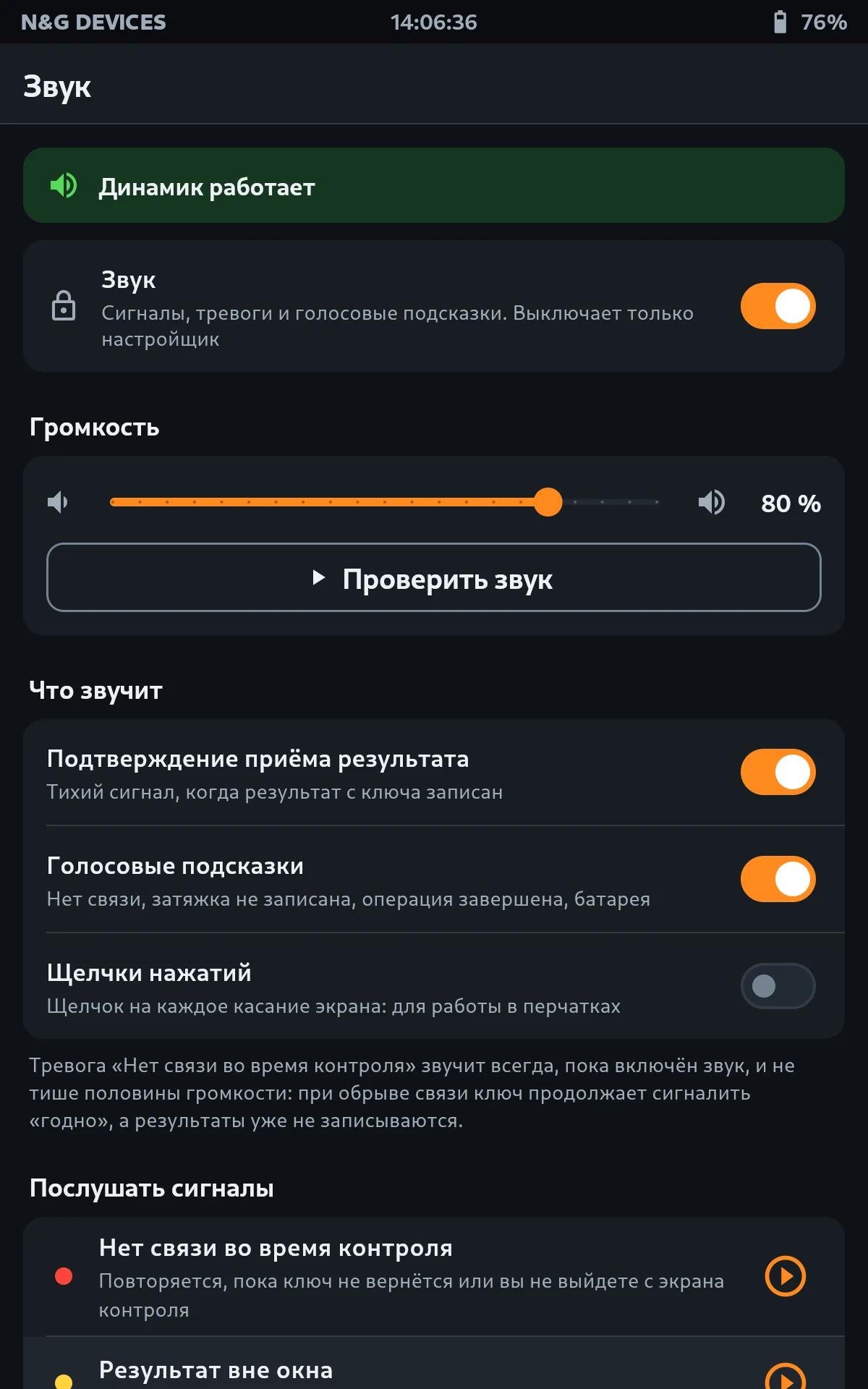

8.5 Звук

Планшет сообщает о ходе работы сигналами и голосом, а о самой затяжке сигналит ключ. Мелодия вверх значит «хорошо», вниз «плохо», жужжание «нельзя», повтор «тревога».

• Громкость меняют ползунком или кнопками на корпусе. «Проверить звук» проигрывает сигнал готовности.
• Отдельно включаются тихий сигнал приёма результата, голосовые подсказки и щелчки нажатий для работы в перчатках.
• В «Послушать сигналы» можно проиграть каждый сигнал и узнать, когда он звучит.
• Выключить звук целиком может только настройщик: нужен пароль.

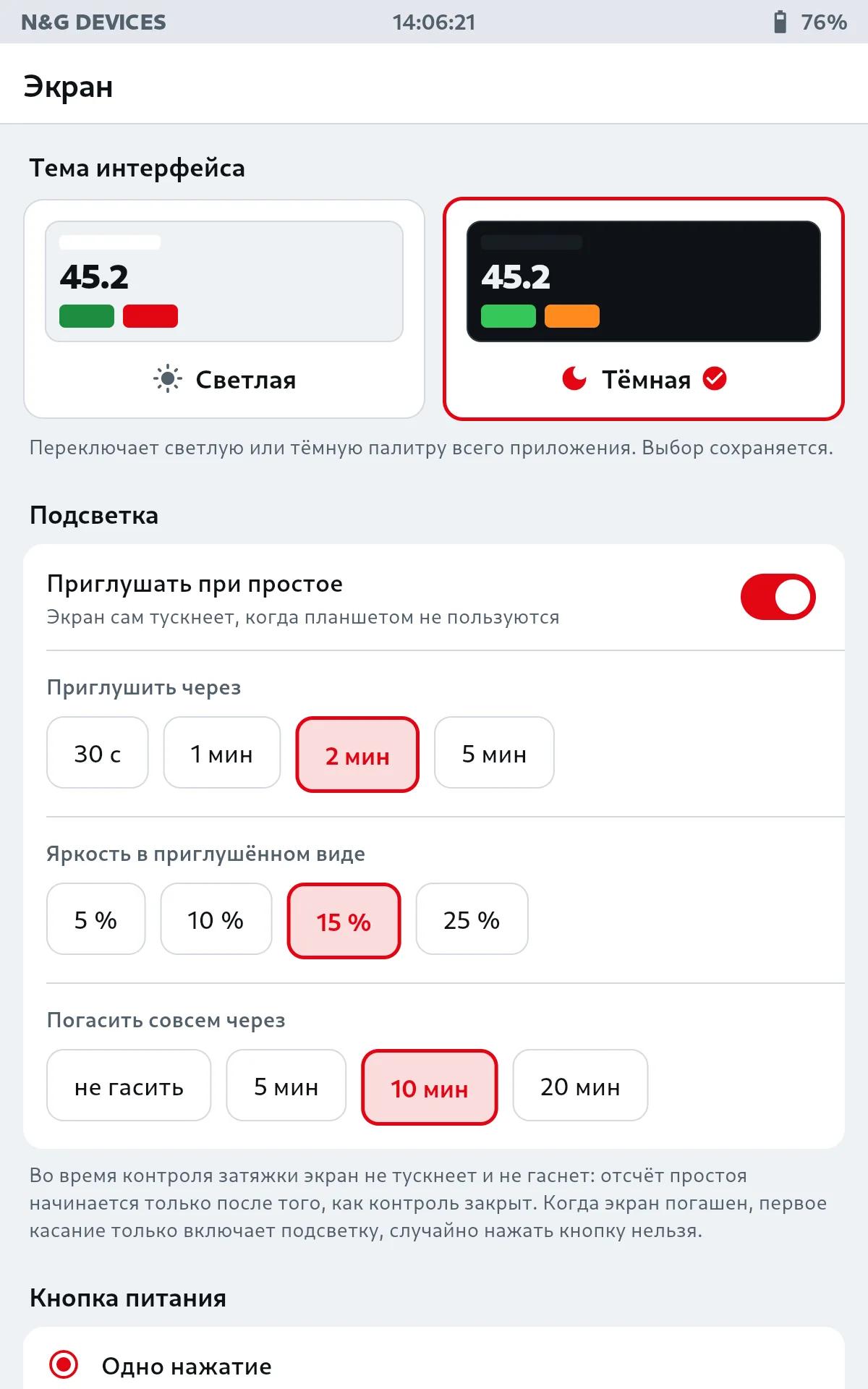

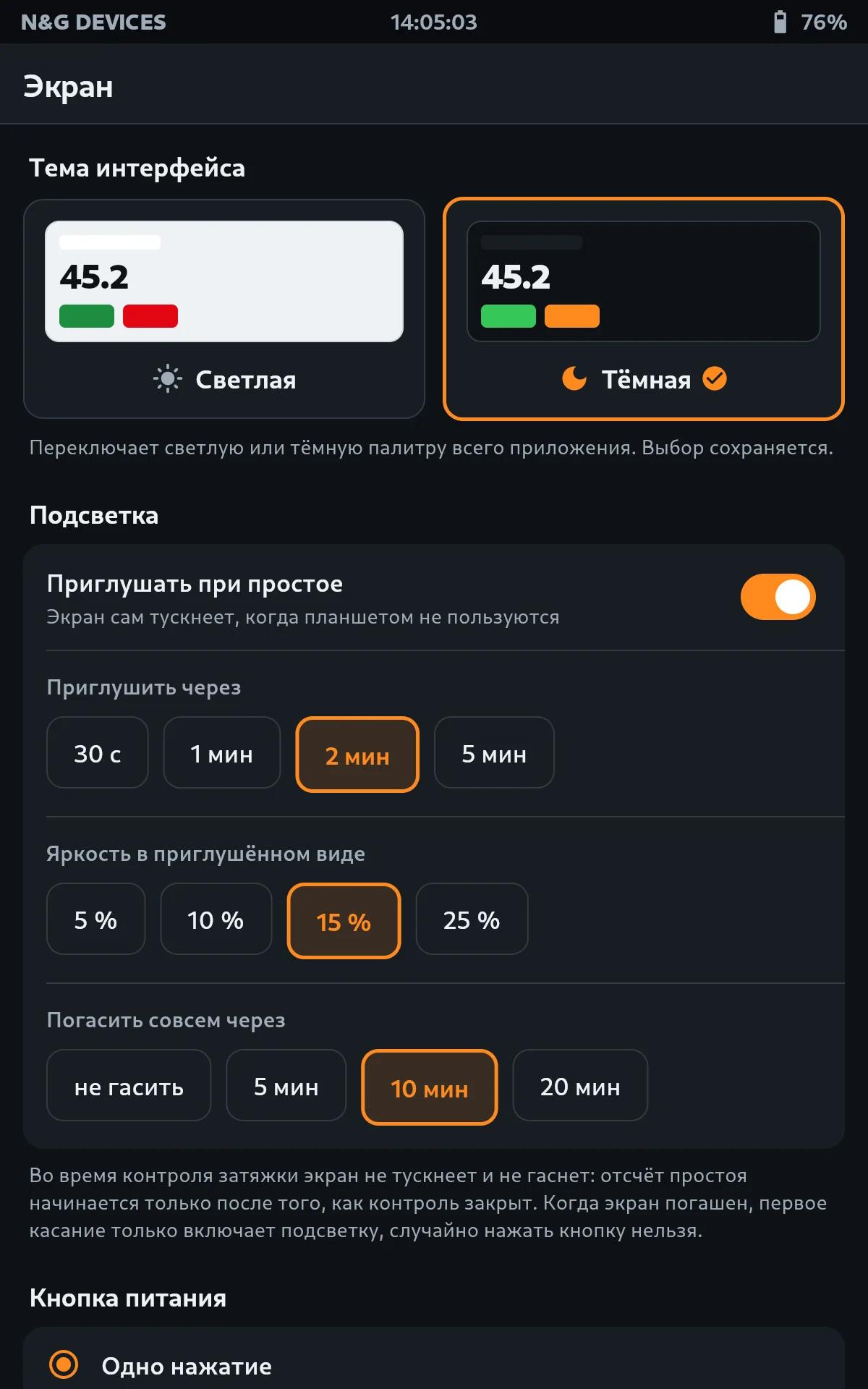

8.6 Экран

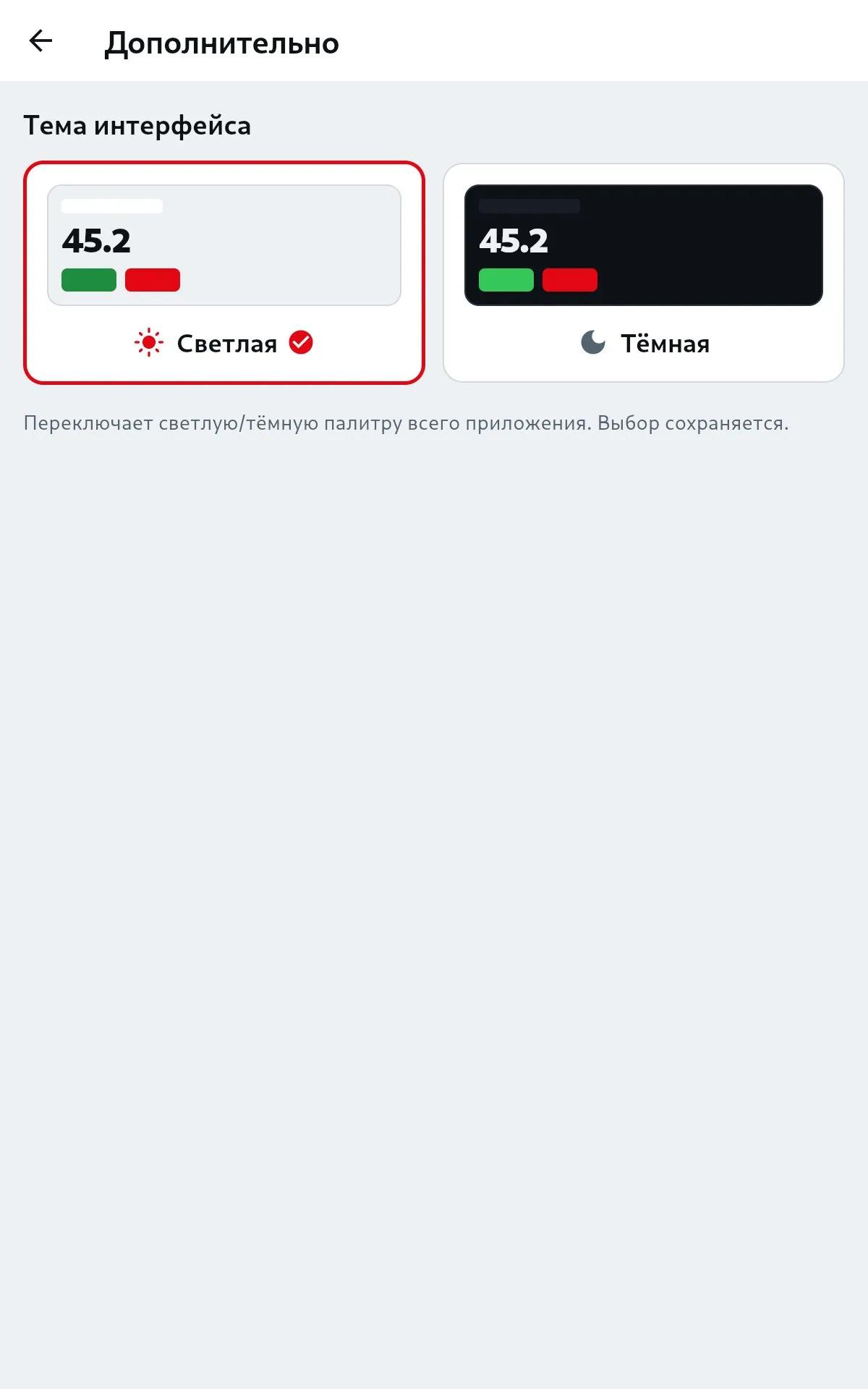

• Тема: тёмная (по умолчанию) или светлая. Снимки в этом руководстве меняются вместе с темой сайта: на светлом сайте светлые, на тёмном тёмные.
• Через сколько экран тускнеет при простое, насколько и через сколько гаснет совсем.
• Подсказка, как работает кнопка питания.

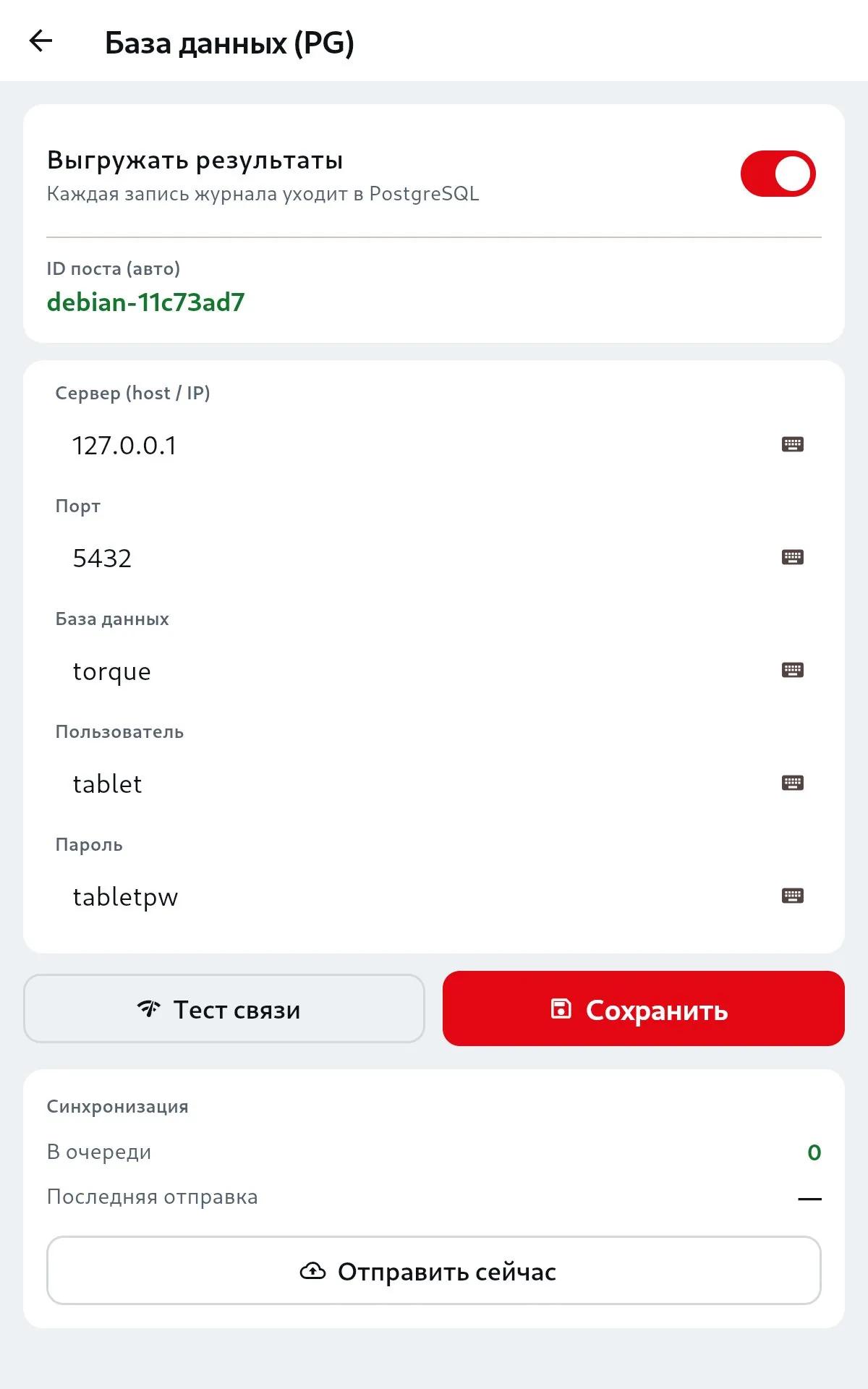

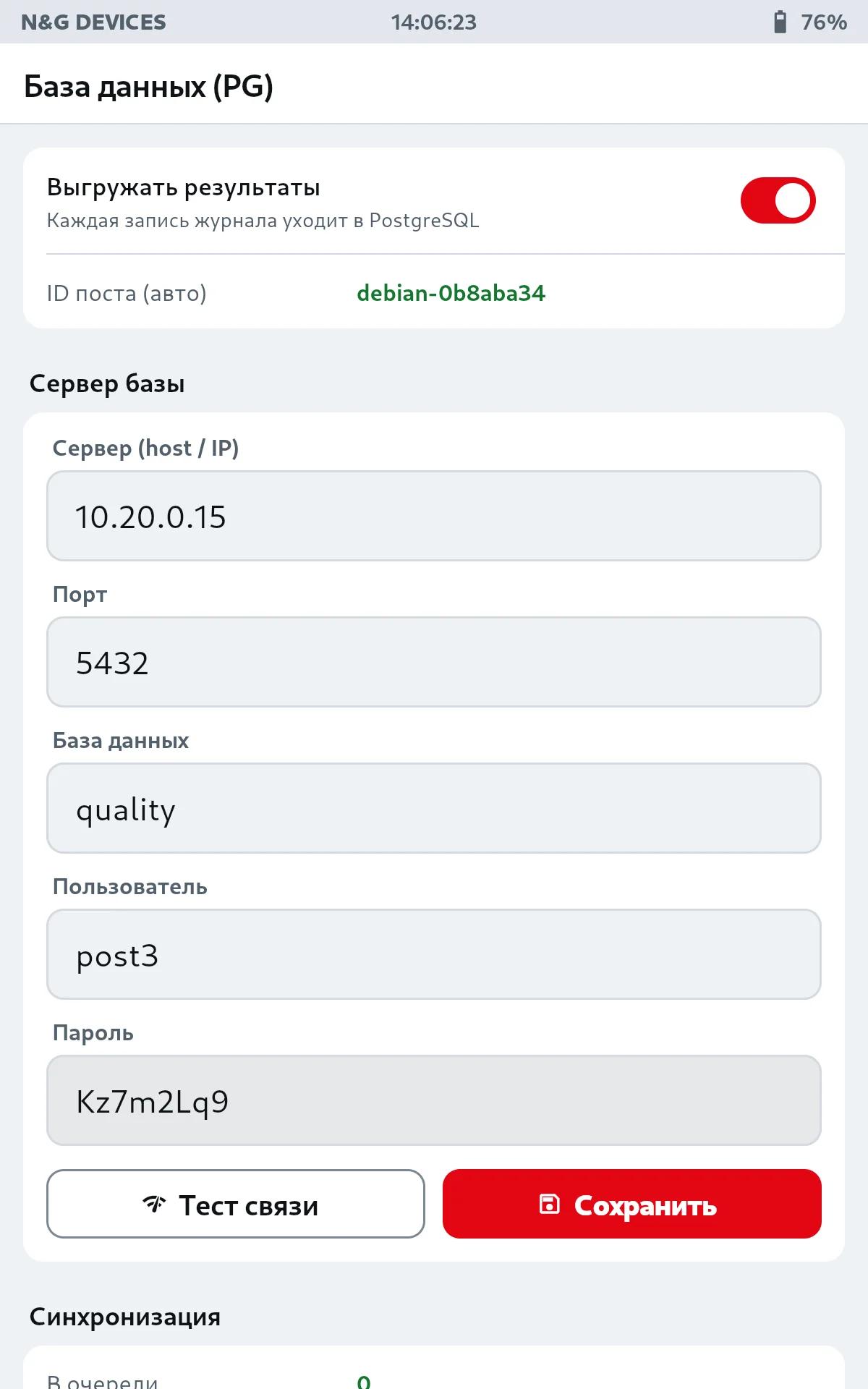

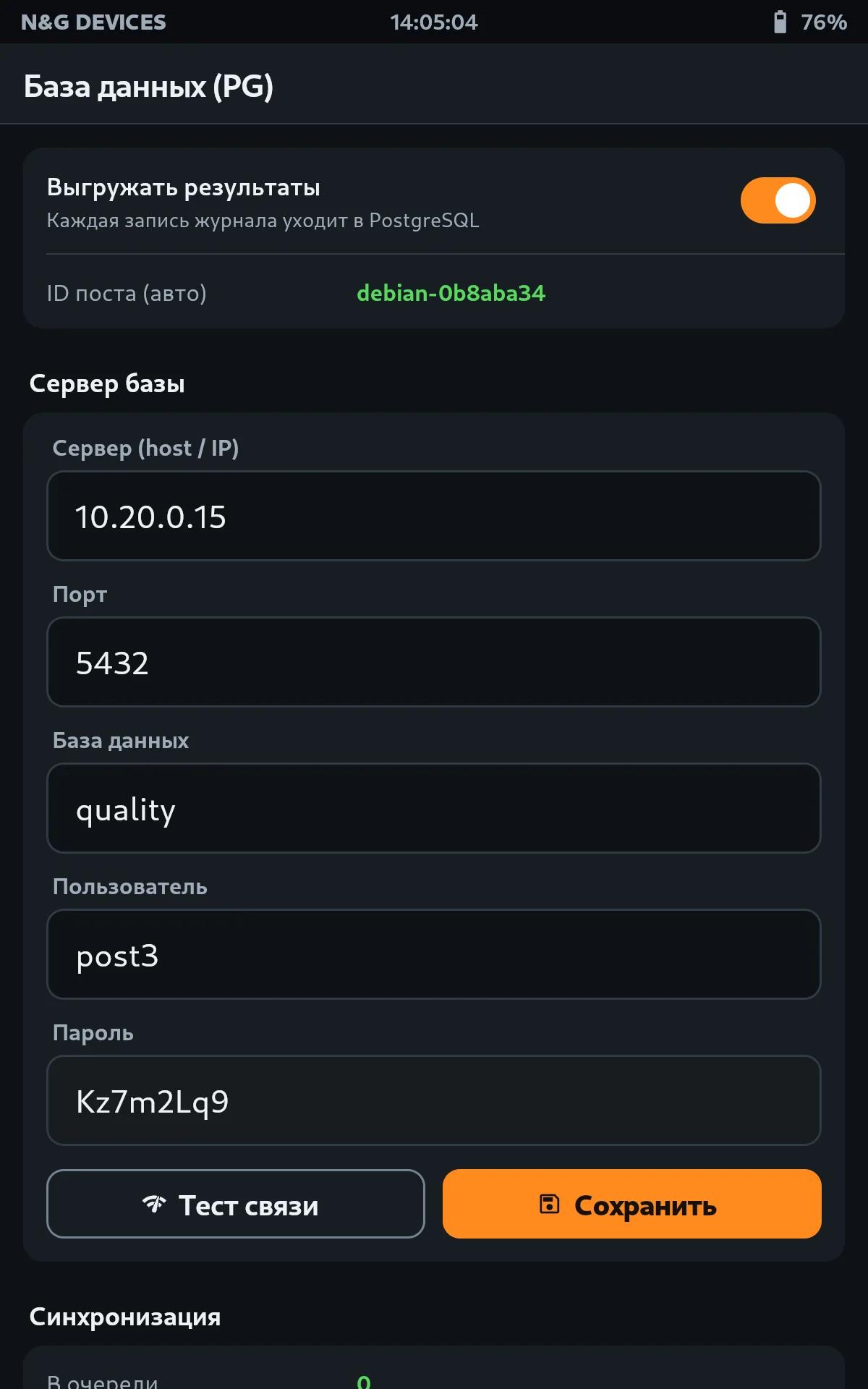

8.7 База данных (PG)

Каждая затяжка может сразу уходить в базу PostgreSQL предприятия. Здесь задают сервер, порт, базу, пользователя и пароль, проверяют связь кнопкой Тест связи. Ниже показано, сколько записей ждёт отправки, и кнопка Отправить сейчас. Если связи с базой нет, записи копятся и уходят сами, когда она появится.

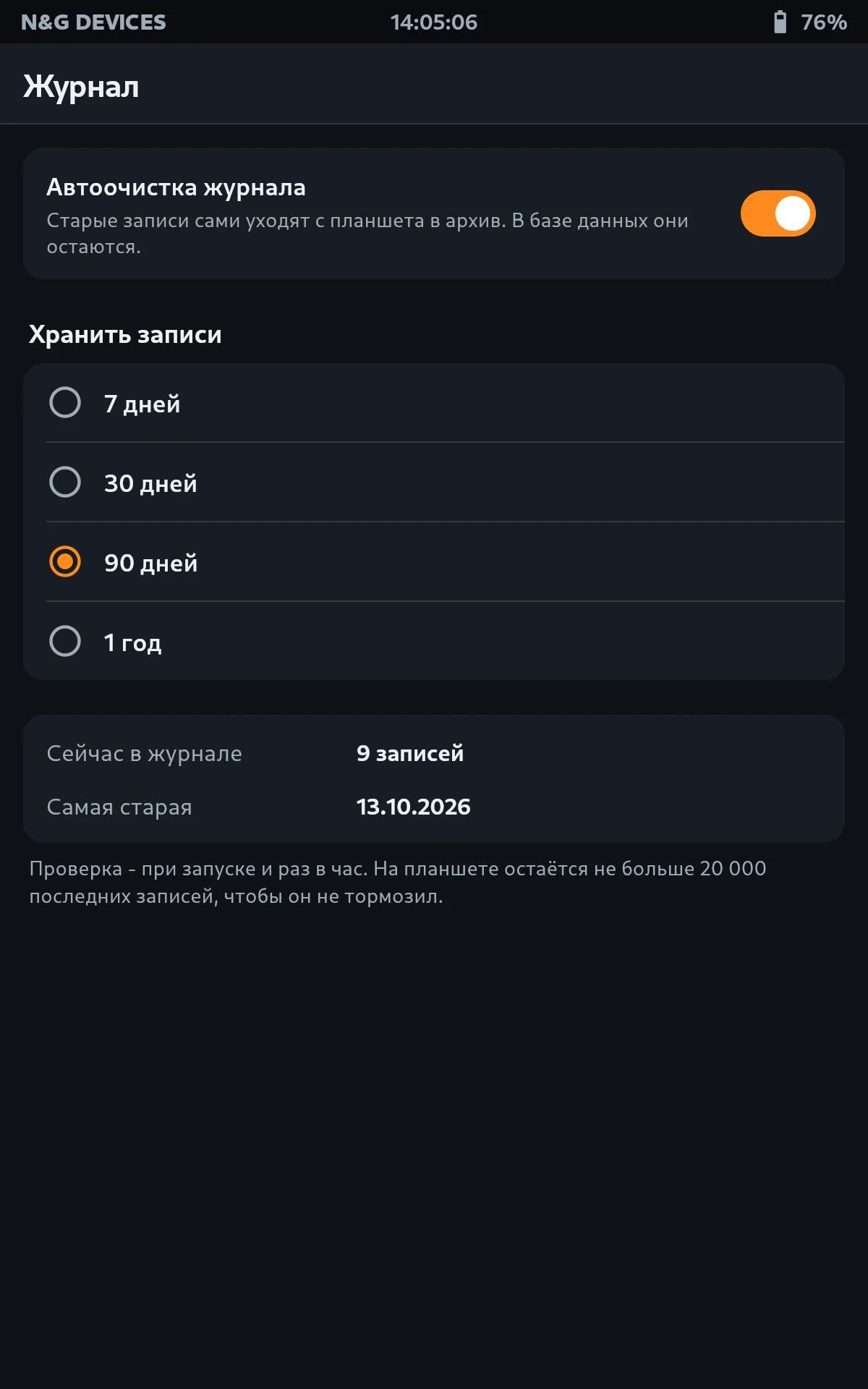

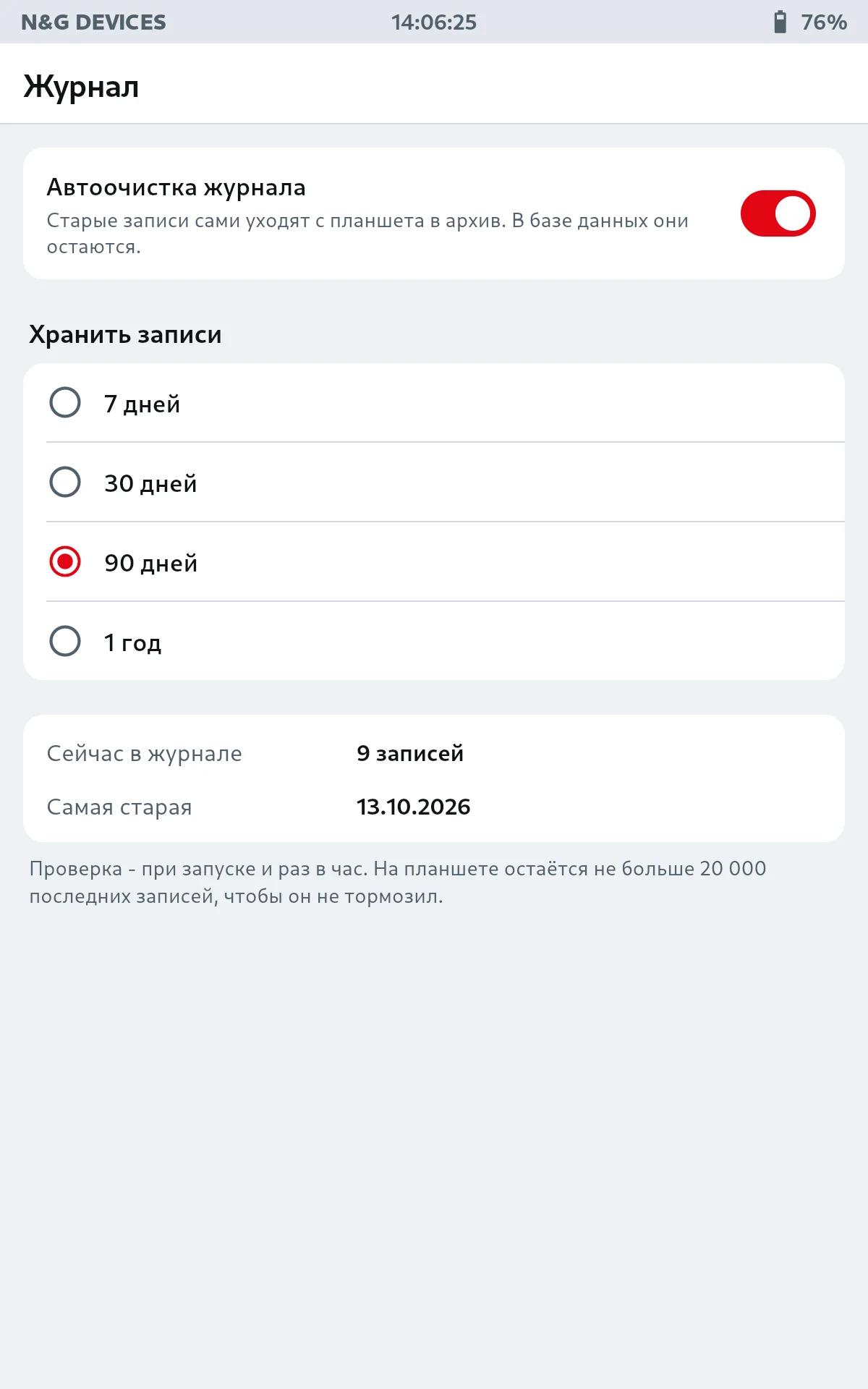

8.8 Журнал

Автоочистка уносит старые записи с планшета в архив: через 7, 30 или 90 дней или через год. По умолчанию через 90 дней. В базе данных записи остаются. Архив можно скачать на странице планшета в браузере.

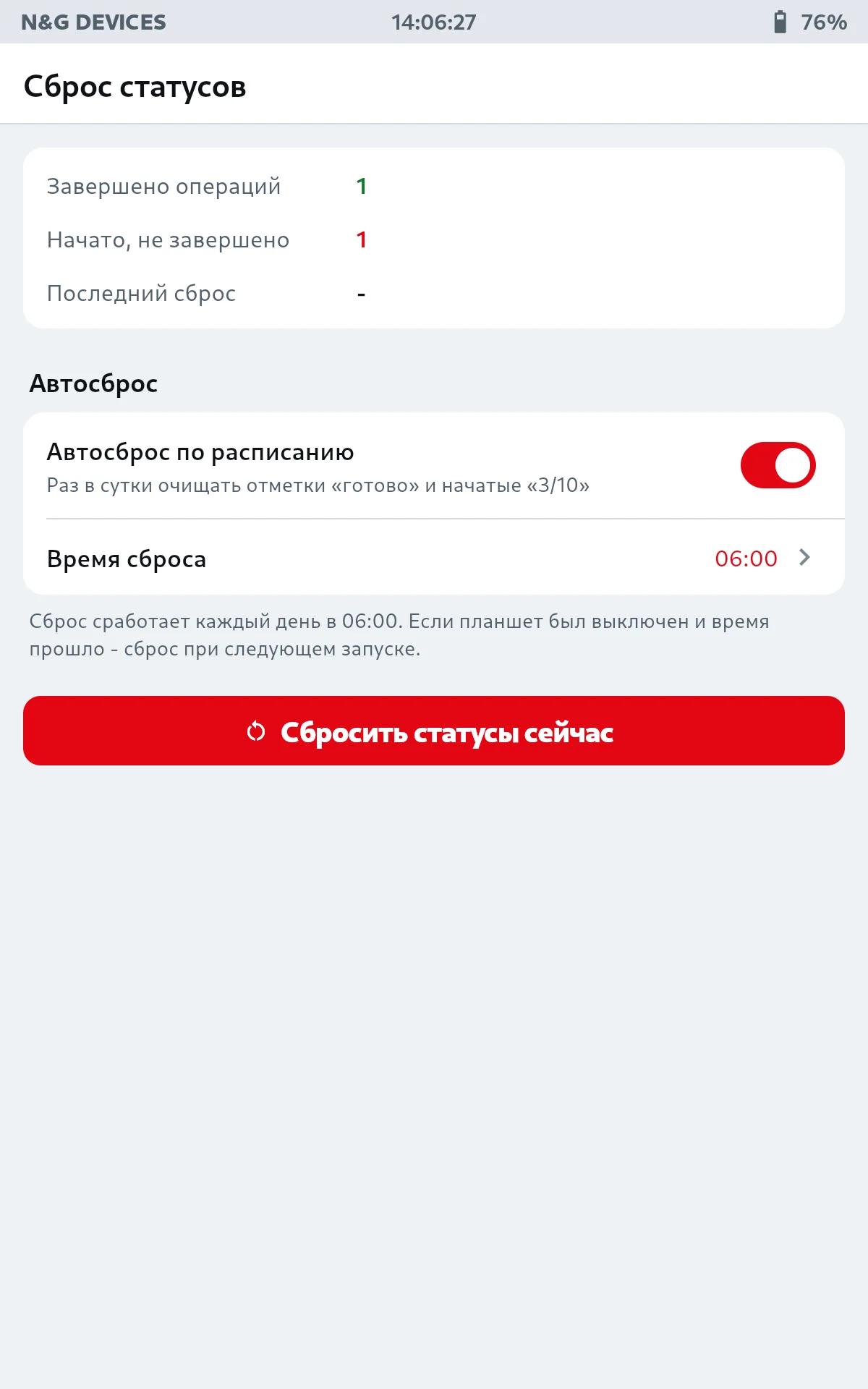

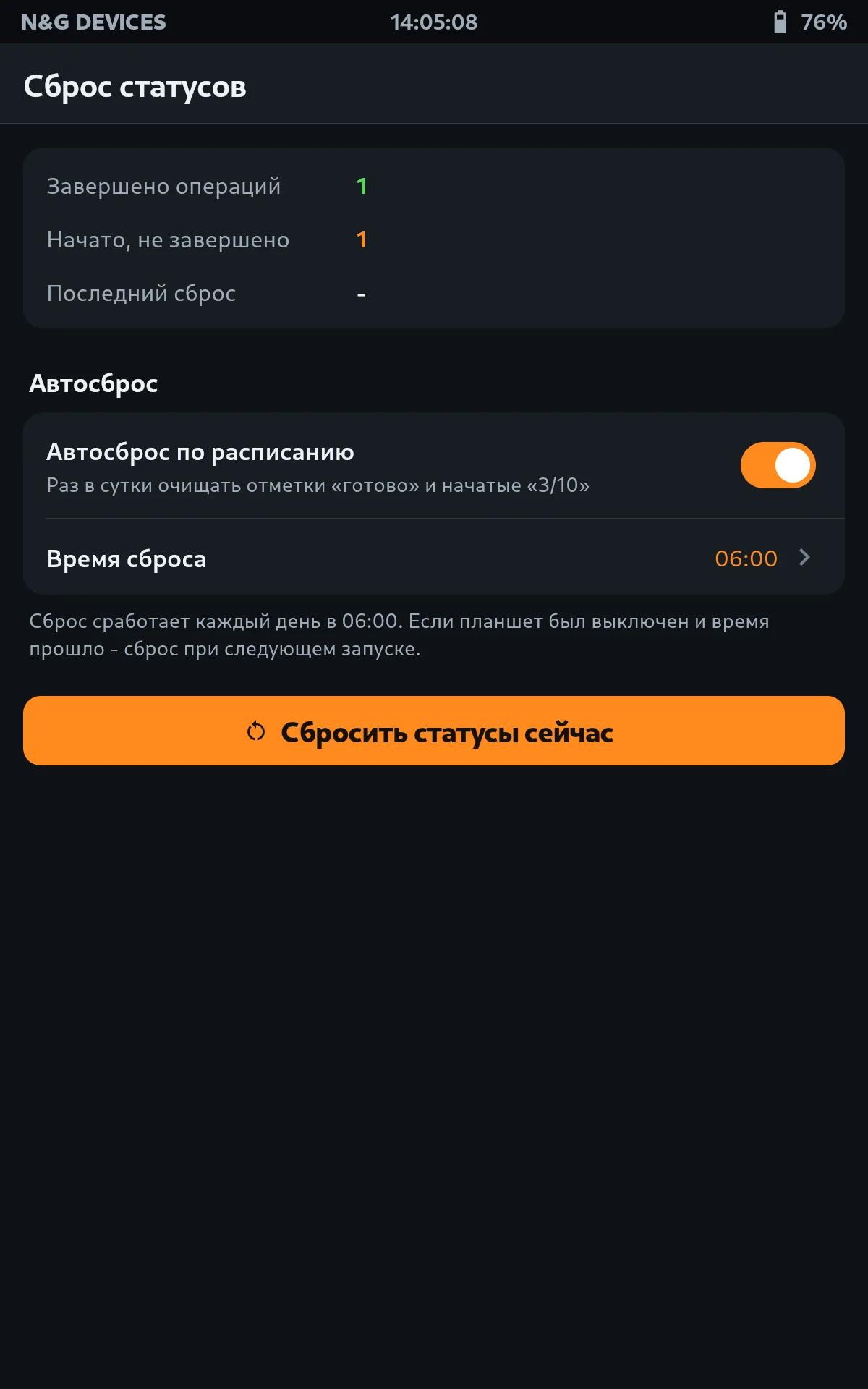

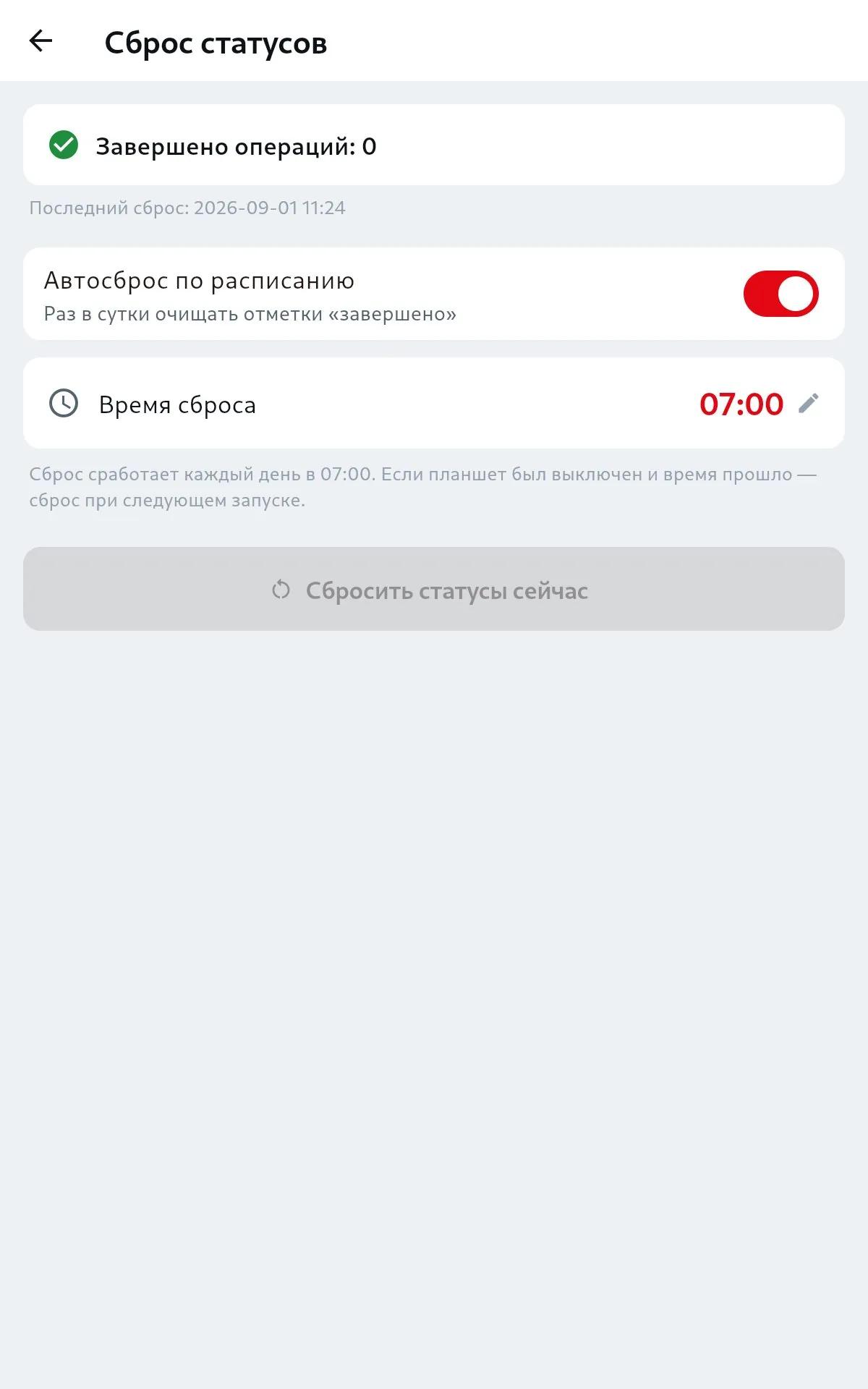

8.9 Сброс статусов

Отметки выполнения операций очищаются раз в сутки в заданное время, по умолчанию в 06:00. Если планшет был выключен в это время, сброс произойдёт при включении. Кнопка Сбросить статусы сейчас очищает отметки сразу.

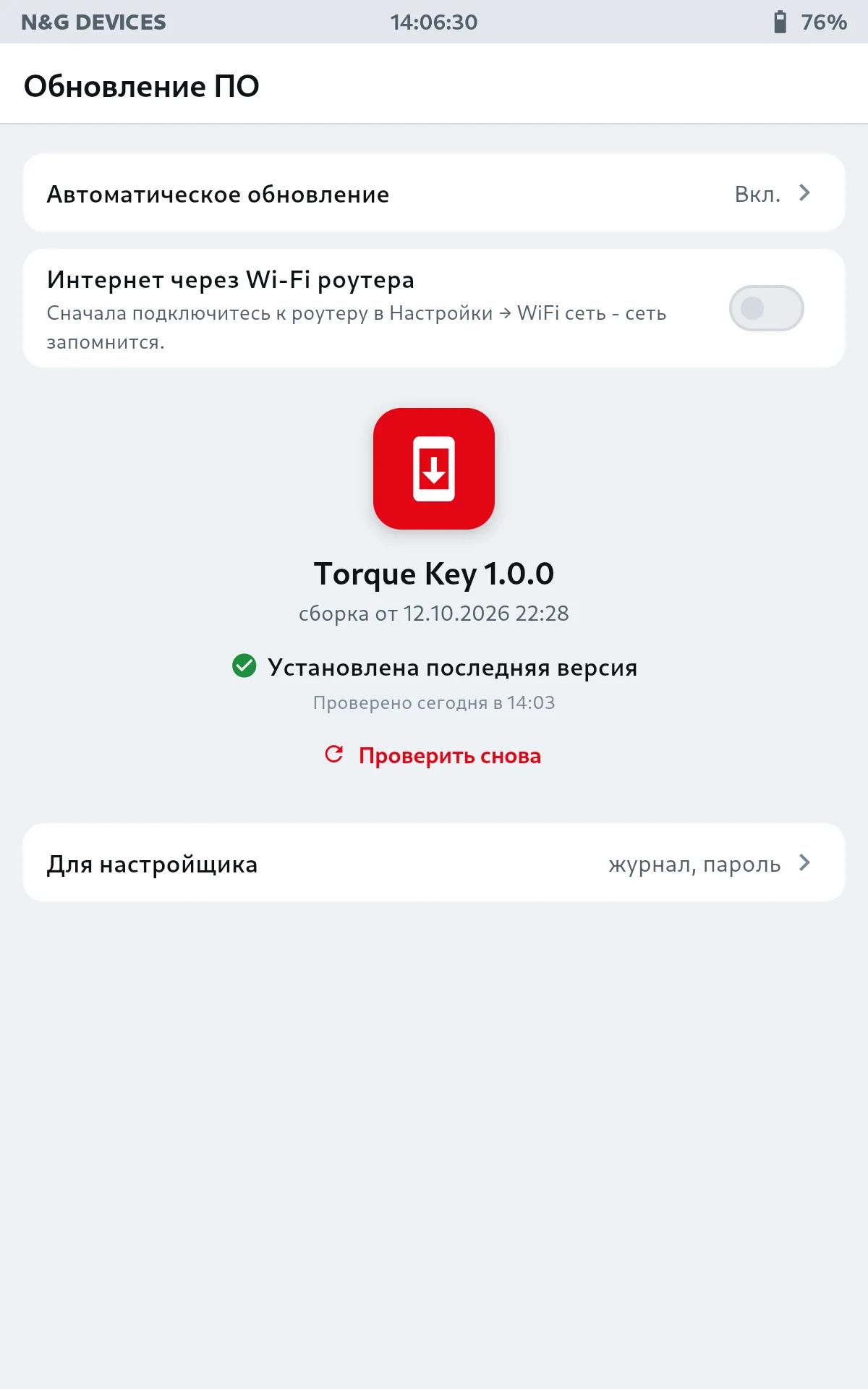

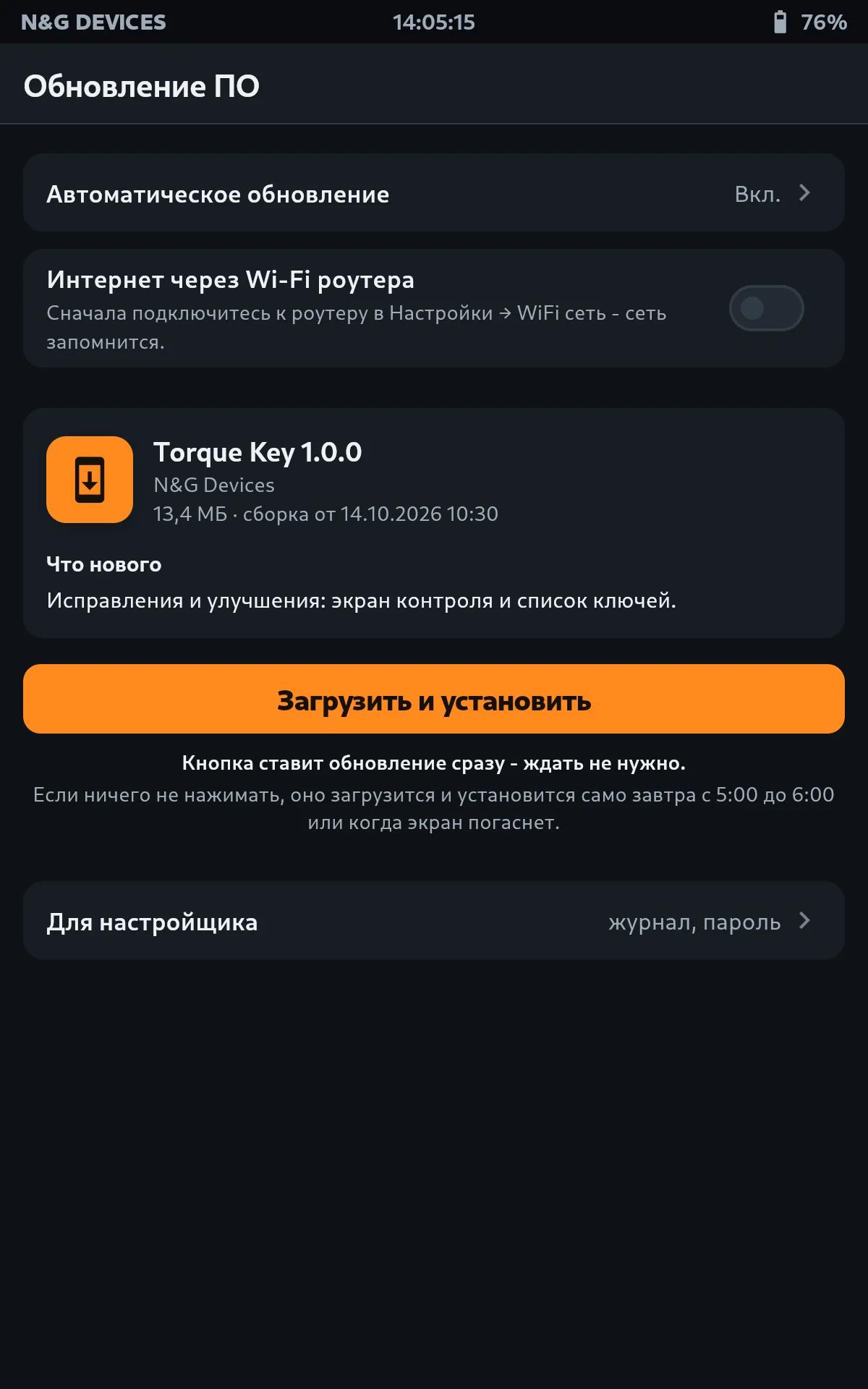

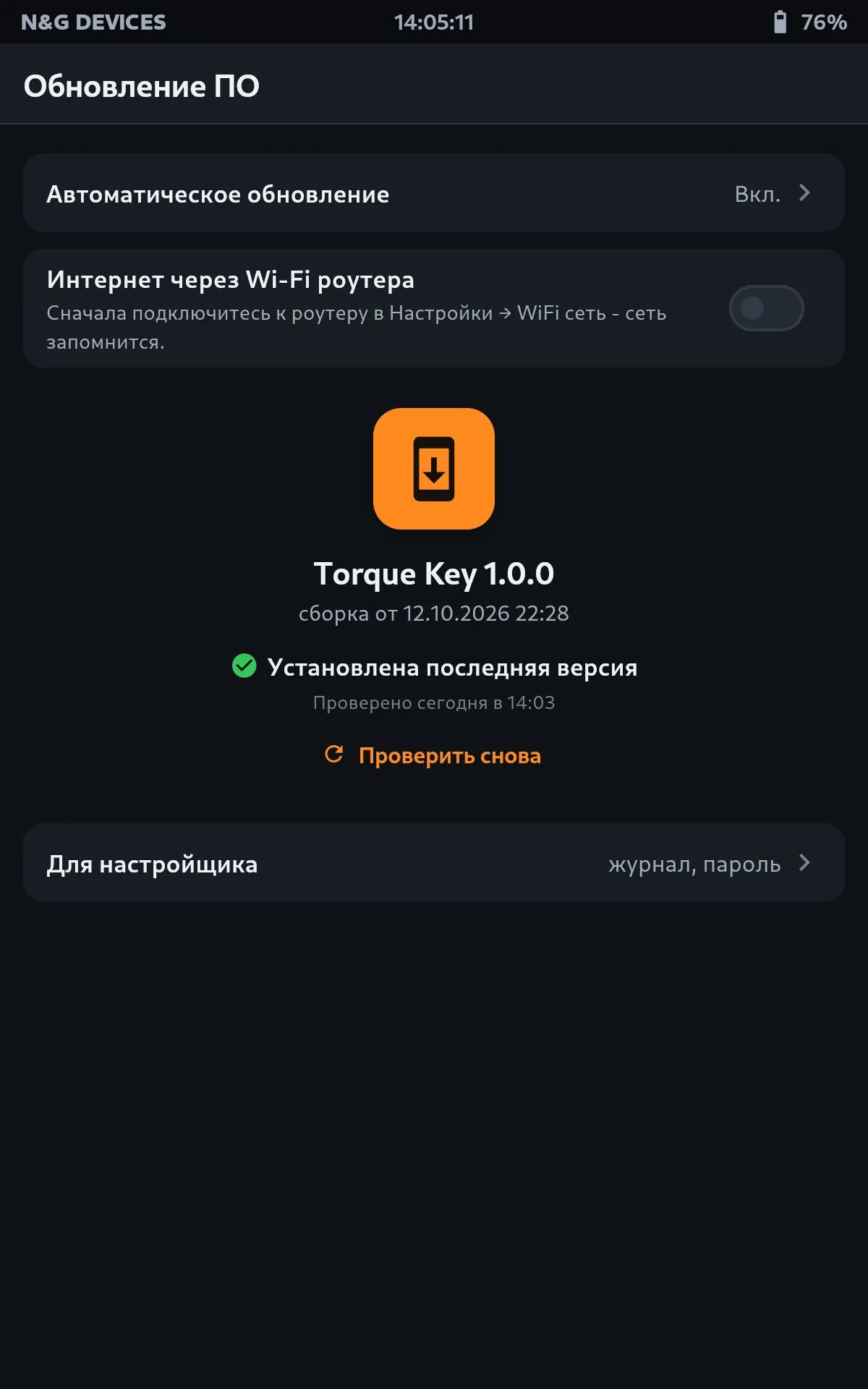

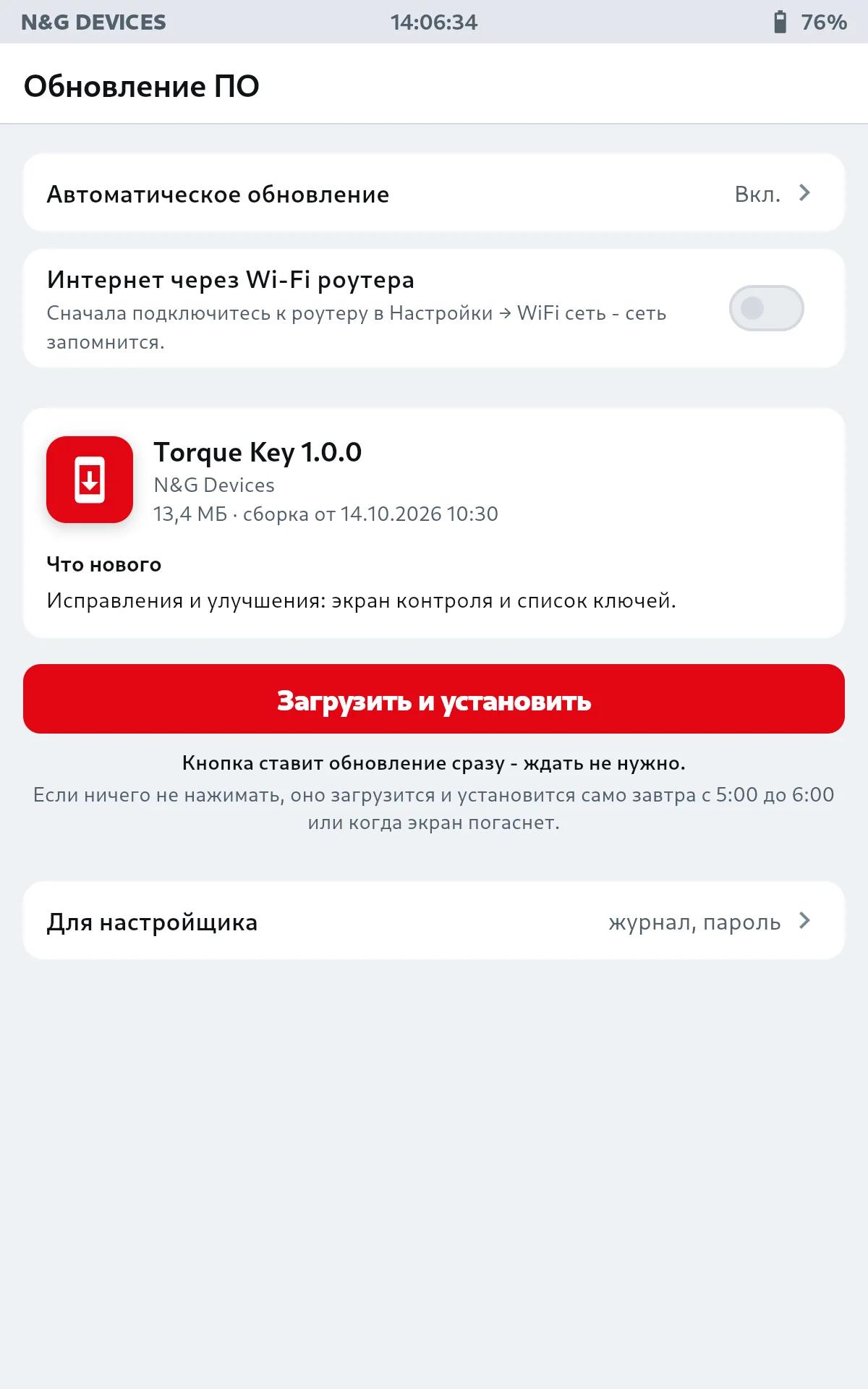

8.10 Обновление ПО

Планшет сам проверяет, есть ли новая версия программы, и ставит её, когда им не пользуются: за час до сброса смены или когда экран погашен. Во время работы программа не перезапускается.

• Установить сразу можно кнопкой Загрузить и установить (нужен пароль настройщика). Программа закроется и через несколько секунд откроется обновлённой, снова на этом экране.
• Если новая версия не запустится, планшет сам вернёт прежнюю.
• Если интернета на планшете нет, его можно временно получить через роутер: переключатель «Интернет через Wi-Fi роутера». Ключи на это время теряют связь.
• В Автоматическое обновление два переключателя: Устанавливать обновления (программа) и Обновлять каталог операций (каталог от сервисной службы, по умолчанию выключен, раздел 8.4). Менять их можно с паролем настройщика.

8.11 Пароль настройщика

Пароль настройщика состоит из 4–8 цифр. Его выдают при передаче планшета, а при вводе в работу меняют на свой.

Сменить пароль: Настройки → Обновление ПО → Для настройщика → Сменить пароль настройщика. Введите текущий пароль, затем новый.

9Что делать, если

10Термины
