1Коротко
- Одна модель занимает один файл xlsx. Имя файла становится названием модели на планшете.
- Файлы лежат в папках конвейеров, а папки конвейеров в одной общей папке. Её и загружают в планшет.
- Планшет читает только первый лист: шапка в строках 1–6, операции с 7-й строки, по одной на строку.
- Окно контроля задают столбцы N и O, числа в Н·м. Ошибка в окне останавливает обновление.
- Операции без окна, у которых в примечании написано «Визуально», проверяют глазами: на планшете кнопки «Соответствует» и «Не соответствует», ключ не нужен.
- Стратегию (метод контроля) операции задают в столбце Q, к каким моделям она относится: в столбце Z. Пусто: метод из настроек планшета.
- Эскиз: картинка в столбце «Эскиз» и красные стрелки поверх неё. Он действует на свою строку и все ниже до следующего эскиза.
- Загружают через браузер со страницы планшета. Если в файлах ошибка, на планшете остаётся прежний каталог.
Совет
Проще всего начать с образца: замените строки своими операциями и сохраните файл под именем модели. Если ваши списки уже сделаны по шаблону «Список критических соединений», они, скорее всего, подойдут как есть.
2Папки и файлы

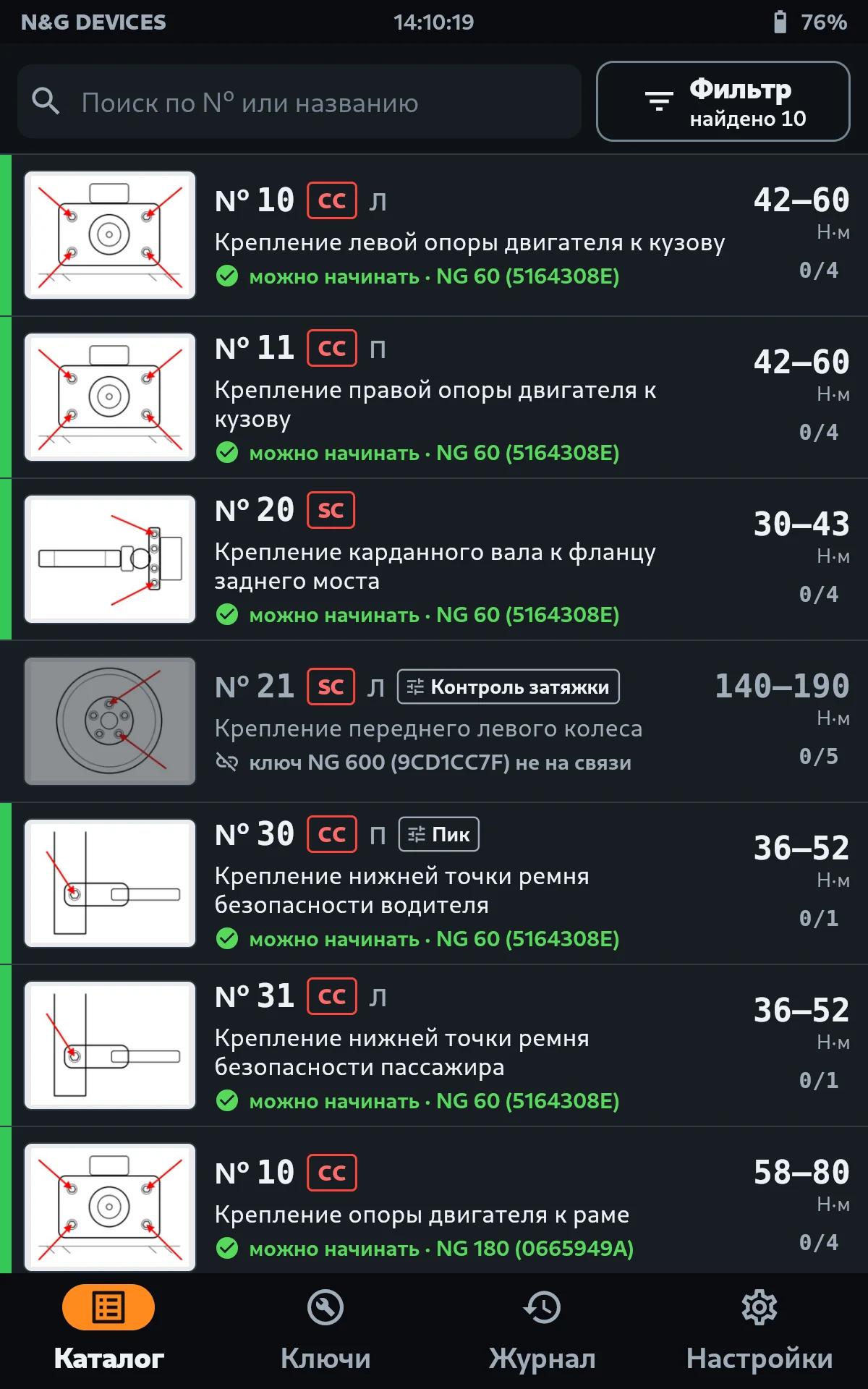

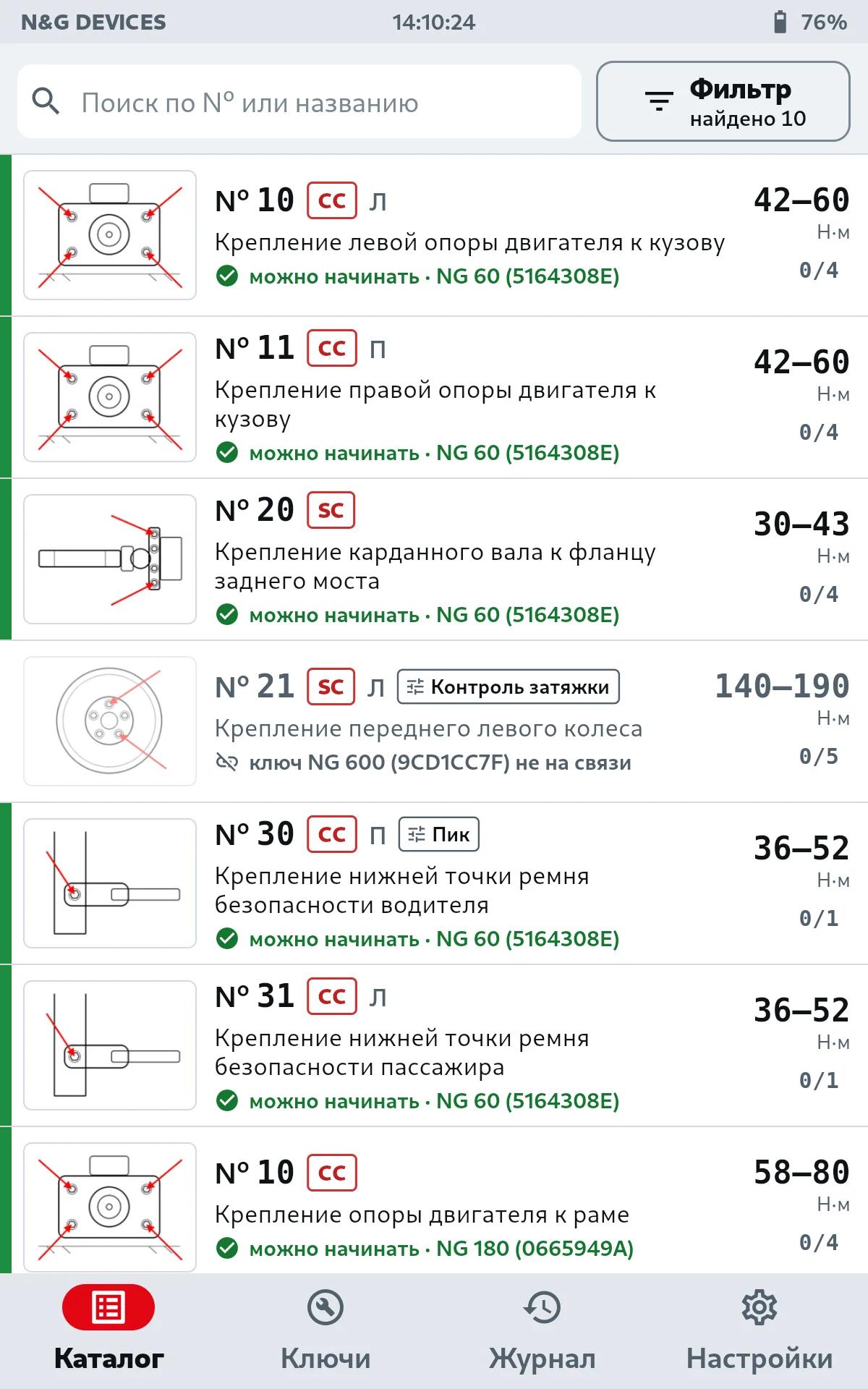

Каталог на планшете разбит на конвейеры и модели. Эту структуру планшет берёт из папок и имён файлов, отдельно её настраивать не нужно.
- Каталог операций← эту папку выбирают при загрузке
- 1 конвейер← конвейер на планшете
- Список критических соединений_Образец седан v.1.0 от 07.10.2026.xlsx← модель «Образец седан v.1.0 от 07.10.2026»
- Список критических соединений_Образец фургон v.1.0 от 07.10.2026.xlsx
- ~$Список критических соединений_Образец седан…xlsx← временный файл Excel, пропускается
- 2 конвейер
- Список критических соединений_Образец шасси v.1.0 от 07.10.2026.xlsx
| На диске | На планшете |
|---|---|
| Общая папка | Её выбирают при загрузке. Имя любое |

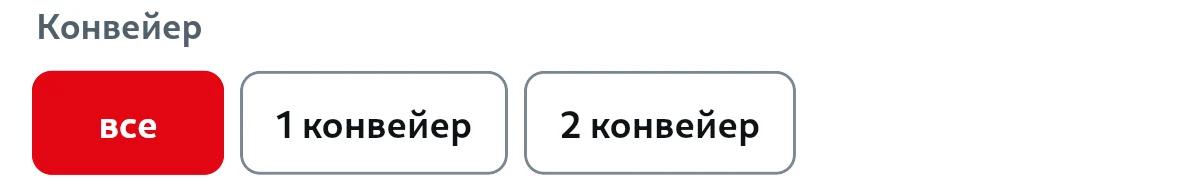

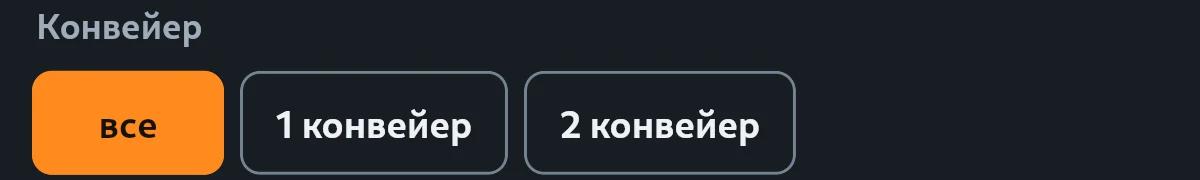

| Папка «1 конвейер» | Конвейер в фильтре каталога (кнопка «Фильтр» рядом с поиском). Имя любое: «Линия 2», «Сборка кабин» |

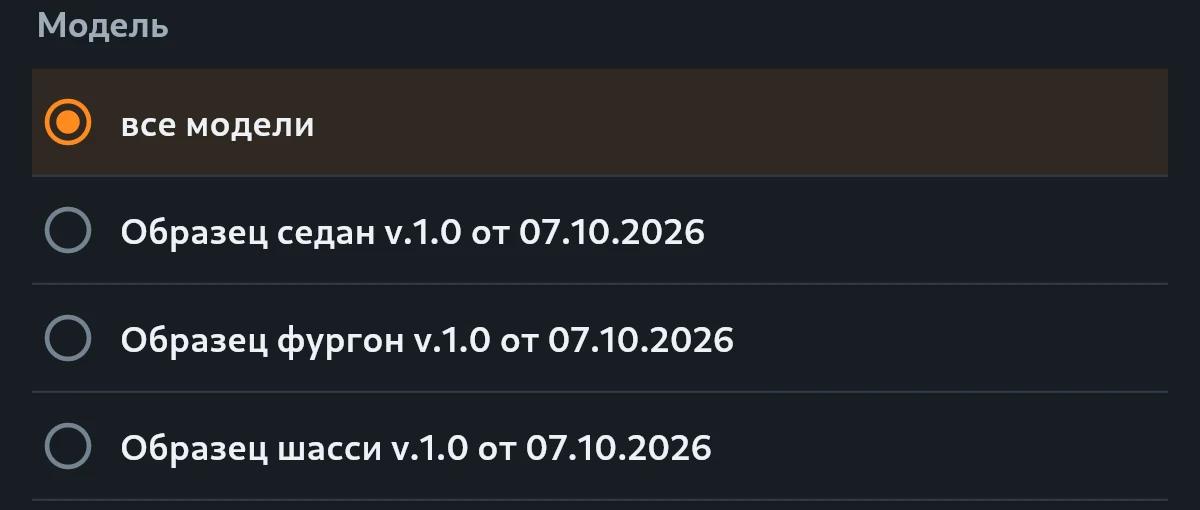

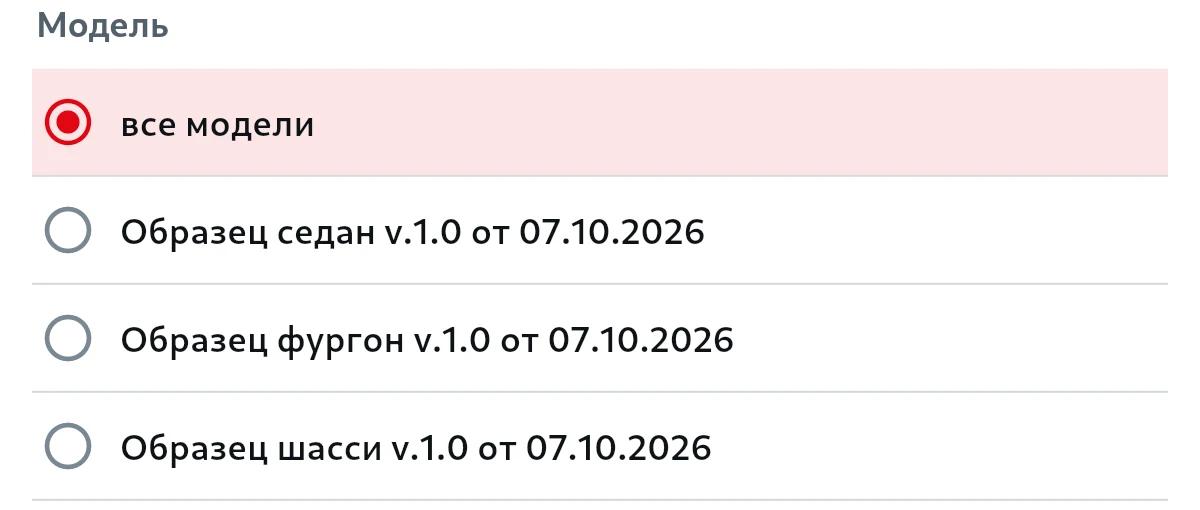

| Файл xlsx | Модель в фильтре каталога: имя файла без «Список критических соединений_» и без «.xlsx» |
| Файлы «~$…» и не xlsx | Пропускаются: это временные файлы Excel и посторонние файлы |
Внимание
Каталог каждый раз собирается заново только из загруженной папки. Если конвейера или модели в ней нет, их не будет и на планшете. Храните все списки в одной общей папке и загружайте её целиком.
Примечание
Старый формат .xls и книги с макросами .xlsm планшет не читает. Откройте такой файл в Excel и сохраните как «Книга Excel (*.xlsx)».
3Лист Excel
Планшет читает первый лист книги. Остальные листы, например памятку «Как заполнять» в образце, он не трогает. Ниже первый лист образца. Наведите курсор на столбец, чтобы узнать, что в него писать и что увидит механик.
| 1 | Образец седан 1 конвейер | Список критических соединений | ||||||||||||||||
| 2 | Образец N&G для планшета контроля затяжки: шапка в строках 1–6, операции с 7-й строки. | |||||||||||||||||
| 3 | ||||||||||||||||||
| 4 | Версия 1.0 от 07.10.2026 | |||||||||||||||||
| 5 | Операция № | Сторона | Критичность | Место проверки | Название операции | Эскиз | Всего точек | Момент затяжки | Окно контроля, Н·м | Стратегия | Модели | |||||||
| 6 | от | до | от | до | ||||||||||||||

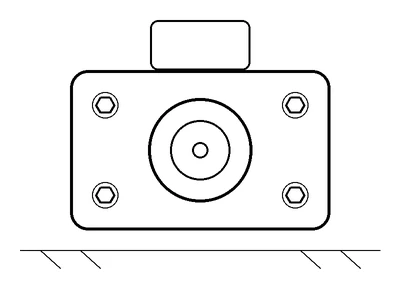

| 7 | 10 | Л | СС | Пост 1 | Крепление левой опоры двигателя к кузову |  | 4 | болта | 40 | 50 | 42 | 60 | Все | |||||
| 8 | 11 | П | СС | Пост 1 | Крепление правой опоры двигателя к кузову | 4 | болта | 40 | 50 | 42 | 60 | Все | ||||||

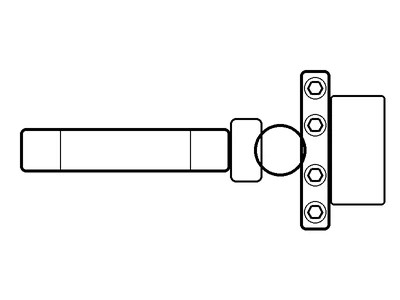

| 9 | 20 | - | SC | Пост 2 | Крепление карданного вала к фланцу заднего моста |  | 4 | гайки | 29,4 | 36,3 | 30 | 43 | Все | |||||
| 10 | 21 | Л | SC | Пост 2 | Крепление переднего левого колеса |  | 5 | гаек | 140 | 160 | 140 | 190 | Контроль затяжки | Все | ||||

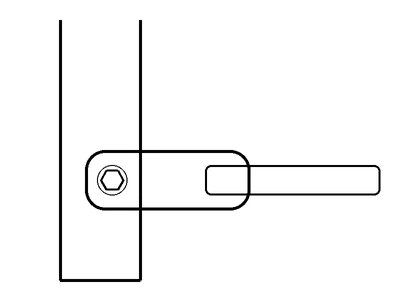

| 11 | 30 | П | СС | Пост 3 | Крепление нижней точки ремня безопасности водителя |  | 1 | болт | 35 | 45 | 36 | 52 | Пик | Кроме такси | ||||
| 12 | 31 | Л | СС | Пост 3 | Крепление нижней точки ремня безопасности пассажира | 1 | болт | 35 | 45 | 36 | 52 | Кроме такси | ||||||
| 13 | Всего точек: 19 | |||||||||||||||||

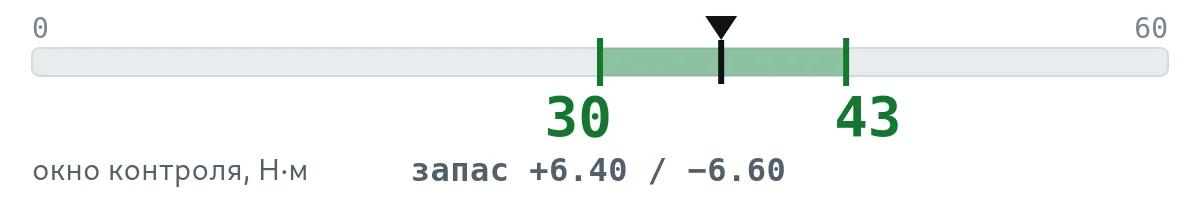

N–OОкно контроляОбязательно
- Что писать
- Допустимый момент при контроле, Н·м: от (N) и до (O). Только числа, дробные через запятую или точку. «До» больше «от», «от» больше нуля.
- На планшете
- Крупно в карточке и в строке каталога. Окно уходит в ключ, ключ сам сигналит «годно» или «брак». По окну планшет выбирает подходящий ключ.
Наведите курсор на столбец или коснитесь его. Заштрихованные столбцы планшет не читает.
3.1 Какие столбцы читает планшет
| Столбец | Что писать | Нужно ли |
|---|---|---|
| A | Номер операции: 10, 11, 20а | Желательно |
| B | Сторона: Л, П или прочерк | Нет |
| C | Критичность: СС, SC | Нет |
| E | Место проверки: пост, участок | Нет |
| F (объединена с G) | Название операции | Желательно |
| H | Эскиз: картинка и стрелки поверх неё (раздел 4) | Желательно |
| I | Примечание. «Визуально» у операции без окна: визуальная проверка без ключа (раздел 5.2) | Нет |
| J и K | Число точек и единица: 4 и «болта». Если чисел несколько («4 2» и «гайки болта»), планшет их складывает: 6 | Желательно |
| L и M | Момент затяжки от и до, для справки | Нет |
| N и O | Окно контроля от и до, Н·м (раздел 5) | Обязательно |
| Q | Стратегия: «Контроль затяжки», «Пик», «Слежение» или «Момент+Угол» (раздел 5.1) | Нет |
| Z | Модели: к каким машинам относится операция, «Все», «Кроме Газель Е-CITY». Механик видит это на карточке операции | Нет |
| D, P, R-Y и прочие | Что угодно: планшет их не читает | Нет |
3.2 Строки
- Строки 1–6 занимает шапка. Из неё планшет берёт только версию: текст со словом Версия. Она записывается в журнал с каждым результатом.
- С 7-й строки идут операции, по одной на строку. Строка без номера и без названия пропускается.
- Итоговые строки, которые начинаются со слов Всего или Итого, в каталог не попадают.
- Скрытые строки планшет читает как обычные. Лишние операции удаляйте, а не скрывайте.
- Формулы допустимы: планшет берёт посчитанное значение. Если файл сформирован программой, откройте его и сохраните в Excel, чтобы значения посчитались.
- Длинные пояснения в скобках (больше 25 знаков) из названия убираются, короткие пометки вроде «(с АБС)» остаются.
4Эскиз и стрелки

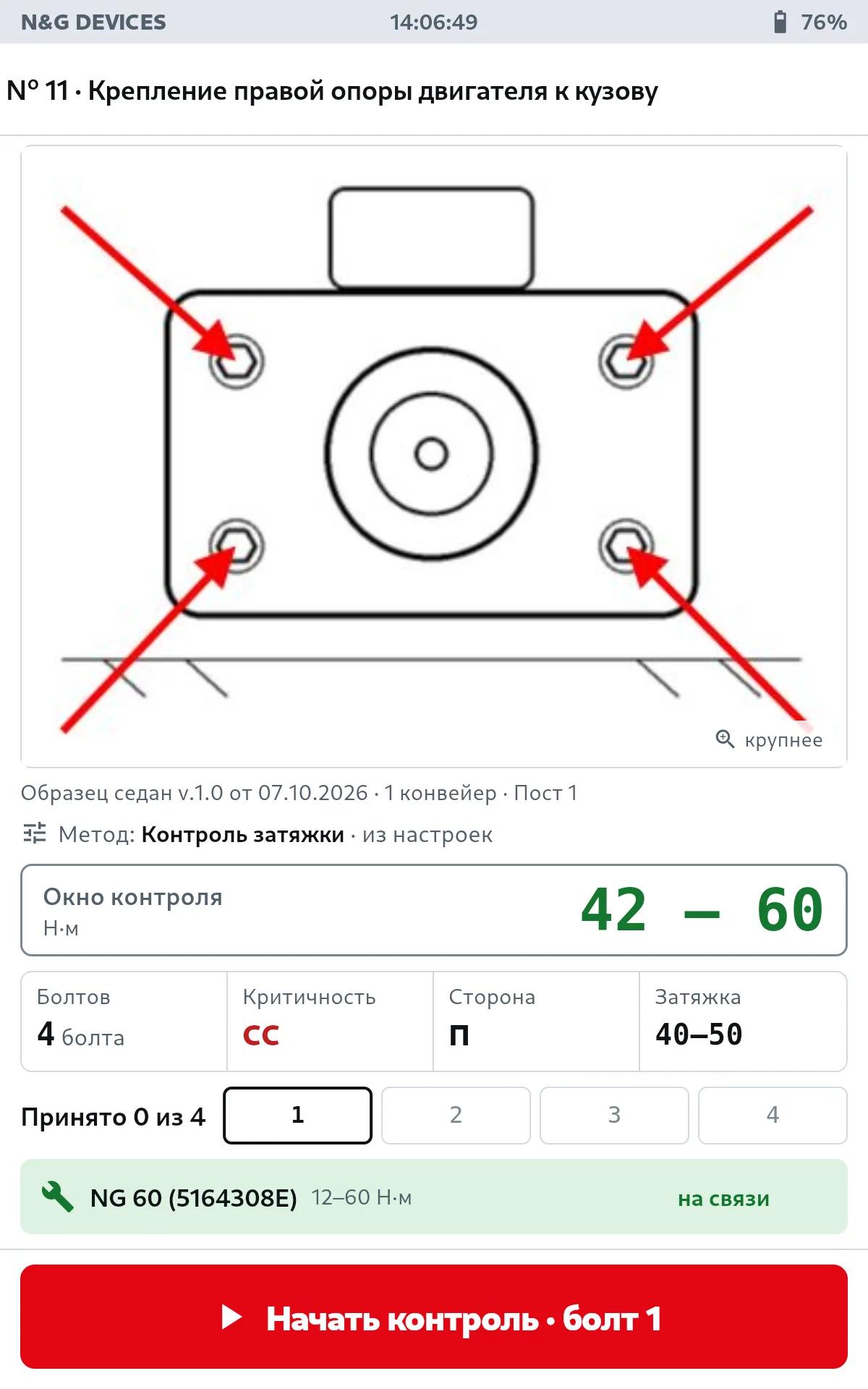

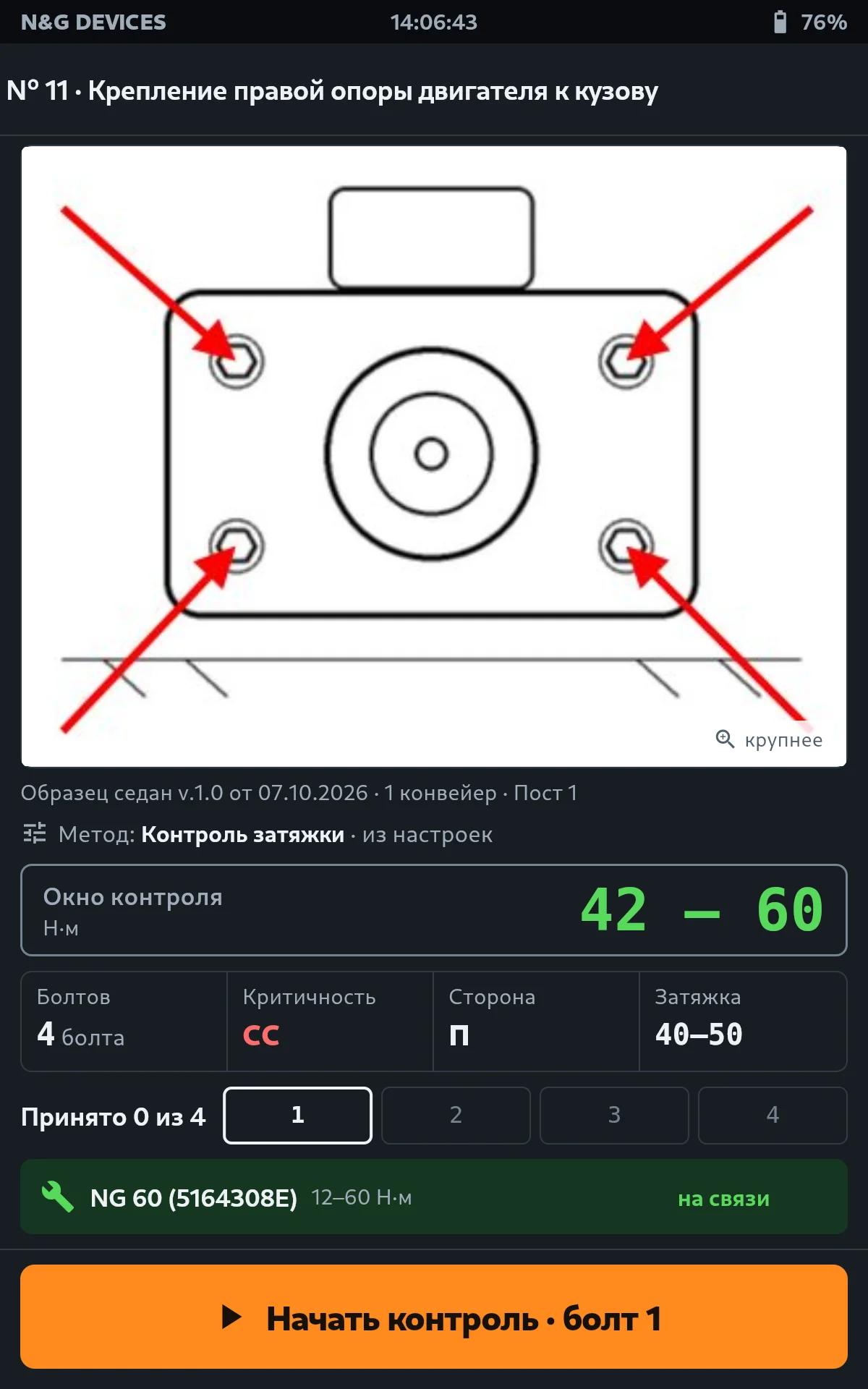

Эскиз механик видит первым: по нему он находит узел и болты. Планшет собирает эскиз так, как он выглядит в Excel: картинку вместе со стрелками, выносками и подписями поверх неё.
4.1 Как сделать эскиз

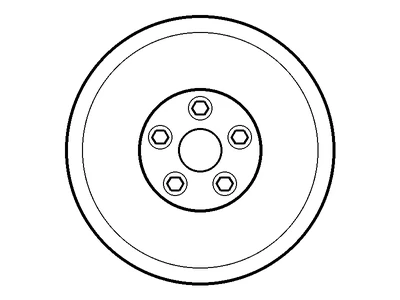

- Вставьте картинку узла в ячейку столбца Эскиз в строке операции: «Вставка → Рисунки». Подойдёт фото, чертёж или снимок экрана из документации.
- Нарисуйте стрелки: «Вставка → Фигуры → Стрелка». Красные, толщиной 3–4,5 пт, остриём к болту.
- Положите стрелки поверх картинки. Группировать их с картинкой не нужно: стрелка прикрепится к той картинке, которую накрывает.
- Если у следующих операций тот же узел, картинку не повторяйте: эскиз действует до следующего эскиза ниже.
4.2 Правила
- Картинка должна стоять в столбцах F–J (в образце в H). Картинки левее и правее не читаются.
- Стрелка, которая не задевает ни одну картинку, прикрепляется к картинке своей строки, если лежит не дальше 3 см от неё. Иначе она отбрасывается.
- Несколько картинок в одной строке складываются в один эскиз.
- Прозрачный фон картинки становится белым.
- Чтобы у операции не оказался эскиз соседа сверху, дайте ей свой эскиз.
Внимание
Эскиз переходит вниз через границы постов и узлов. Если у операции другой узел, а своей картинки нет, механик увидит чужой эскиз. После загрузки пролистайте каталог на планшете и проверьте такие операции.
5Окно контроля и стратегия

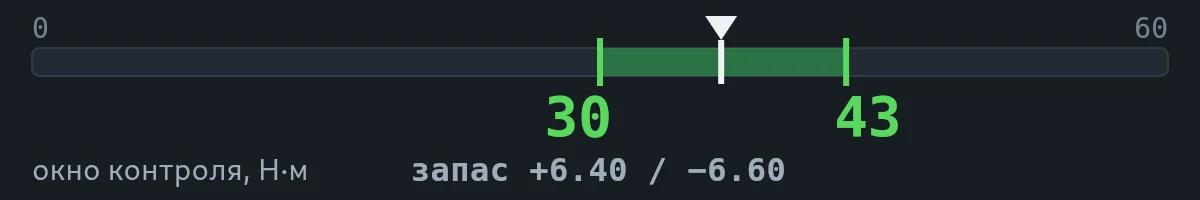

Окно контроля задаёт допустимый момент при проверке уже затянутого соединения: от и до. Планшет передаёт окно в ключ, и ключ сам сигналит «годно» или «брак». По окну планшет выбирает и подходящий ключ: его диапазон должен перекрывать окно.
| В столбцах N и O | Что будет |
|---|---|
| 42 и 60 | Окно 42–60 Н·м: всё правильно |
| 29,4 и 36,3 | Дробные числа пишут через запятую или точку |
| пусто, в примечании «Визуально» | Визуальная проверка: механик осматривает узел и отмечает «Соответствует» или «Не соответствует» (раздел 5.2) |
| пусто | Каталог обновится, но ключом операцию не проверить. Замечание «нет окна контроля» |
| «42 Н·м» и «60 Н·м» | Текст, а не число: считается пустым окном. Пишите только числа |
| 43 и 30 | «До» меньше «от»: каталог не обновится. Ошибка «битое окно контроля: 43..30» |
| 0 и 0 | Нулевое окно: каталог не обновится. Ошибка «битое окно контроля: 0..0» |
Примечание
Моменты затяжки в столбцах L и M нужны для справки: механик видит их в карточке операции в ячейке «Затяжка», но ключ по ним не проверяет. Контроль идёт только по N и O.
5.1 Стратегия операции
Стратегия: метод, которым ключ проверяет соединение. Обычно у всех операций он один и задаётся на планшете: Настройки → Метод контроля. Если какой-то операции нужен другой метод, напишите его в столбце Q в строке операции. Планшет читает стратегию только из столбца Q, заголовок над ним может быть любым. В образце над ним написано «Стратегия».
| В ячейке | Что будет |
|---|---|
| Контроль затяжки | Проверка уже затянутого соединения: ключ ловит момент страгивания, на планшете живая кривая |
| Пик | Ключ держит наибольший момент |
| Слежение | Ключ показывает момент прямо сейчас, в журнал попадает наибольший |
| Момент+Угол | Затяжка до опорного момента, затем доворот на угол |
| пусто | Метод из настроек планшета |
| другой текст, «Калибровка» | Метод из настроек планшета и замечание при загрузке |
Примечание
Регистр и пробелы не важны: «контроль затяжки», «Момент + угол» тоже подходят. Метод механик видит всегда: на карточке операции («Метод: Пик · задан в каталоге» или «… · из настроек») и на экране контроля рядом с ключом. В каталоге операции со своим методом отмечены меткой с его названием, а в журнал метод записывается с каждым результатом.
5.2 Визуальная проверка
Некоторые пункты списка проверяют глазами, без ключа: количество балансировочных грузов на колесе, монтаж выключателя зажигания до срыва головок болтов. Оставьте столбцы N и O пустыми и напишите в примечании (столбец I) Визуально. Что именно проверить, напишите в столбце J вместо числа точек, например «Количество грузов должно быть не более 5 штук на колесо». Если окна нет, а в J записан такой текст, планшет тоже считает операцию визуальной.
На планшете у такой операции вместо окна стоит «визуально», карточка показывает критерий и две кнопки: Соответствует и Не соответствует. Результат OK или NOK пишется в журнал без момента. Замечанием при загрузке такие операции не считаются.
6Загрузка в планшет

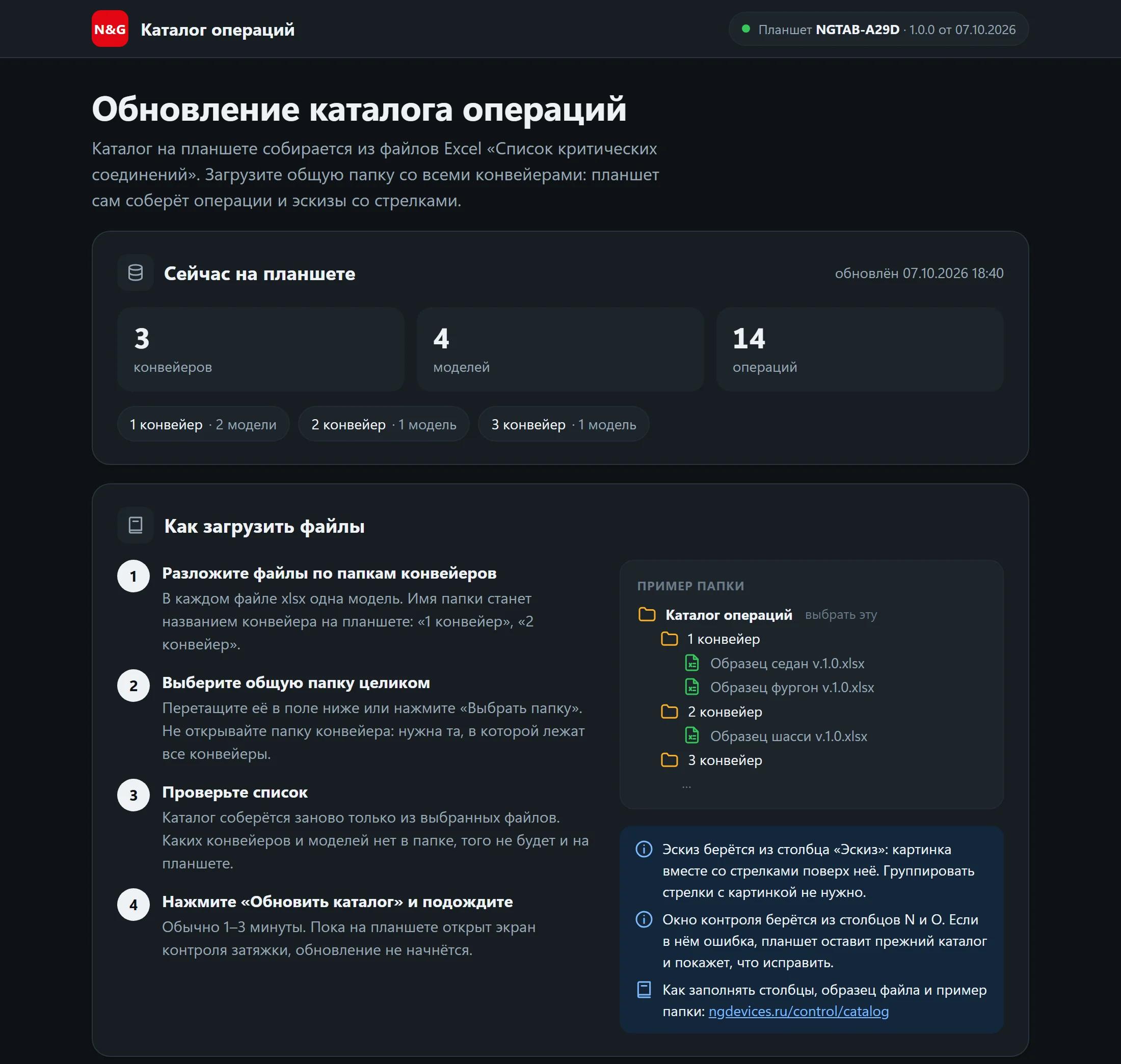

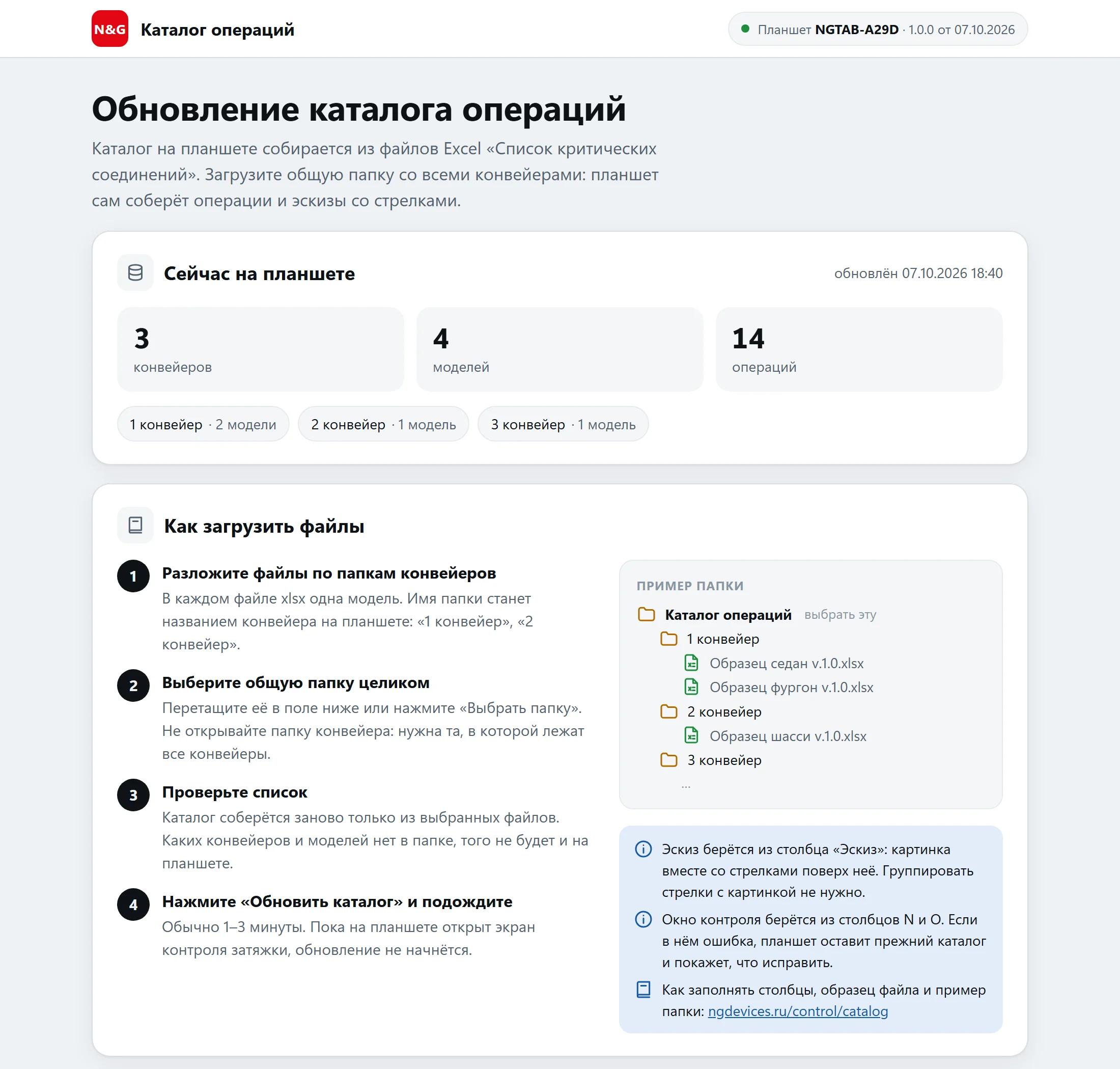

Каталог загружают с ноутбука или телефона через браузер. Страница открывается прямо на планшете, интернет для этого не нужен.
- На планшете откройте Настройки → Обновление каталога. На экране будут адрес страницы, логин и пароль.
- Подключите ноутбук к сети Wi-Fi планшета или к той же сети, что и планшет, и откройте адрес в браузере.
- Перетащите общую папку в поле Загрузка или нажмите Выбрать папку.

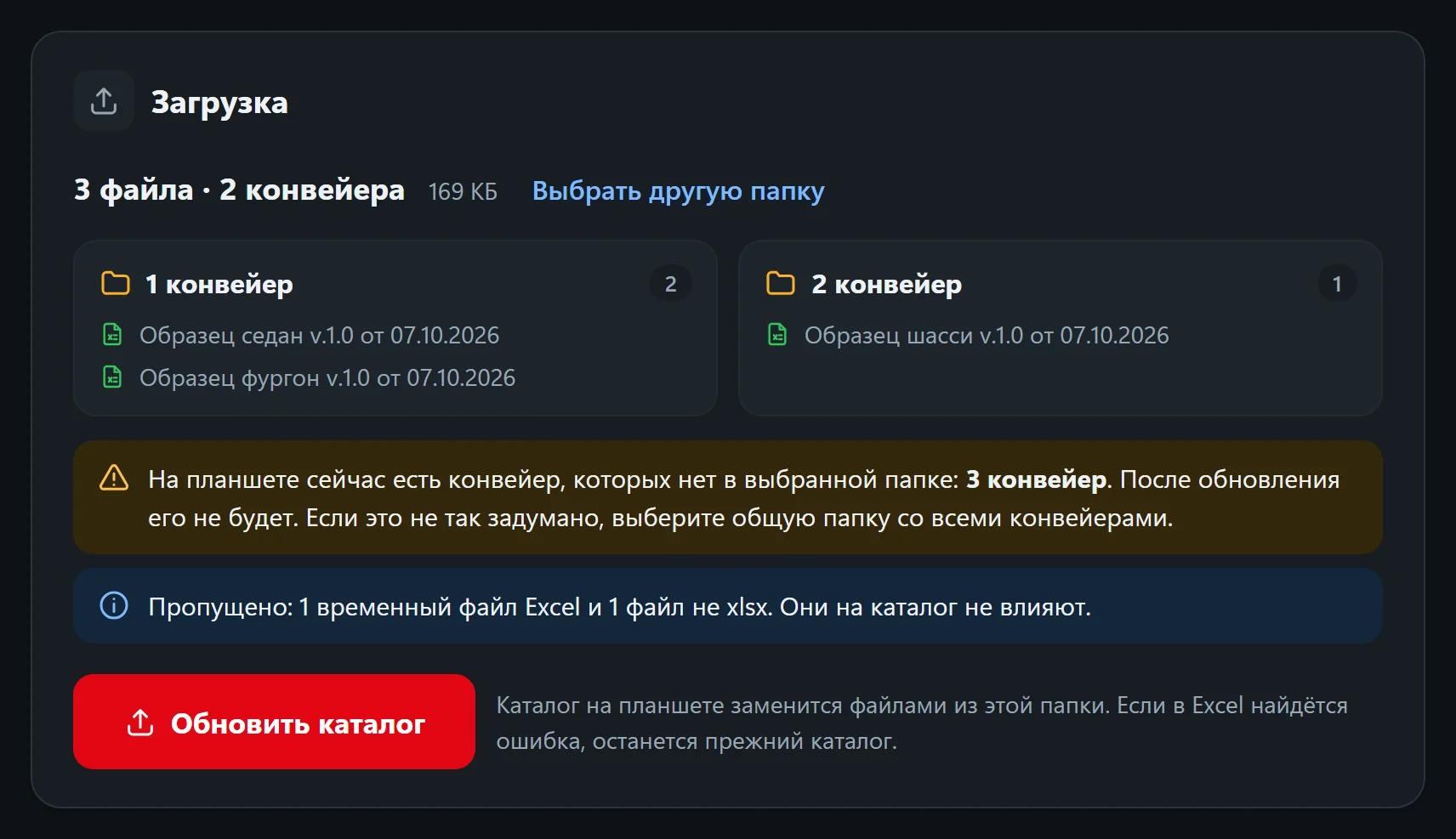

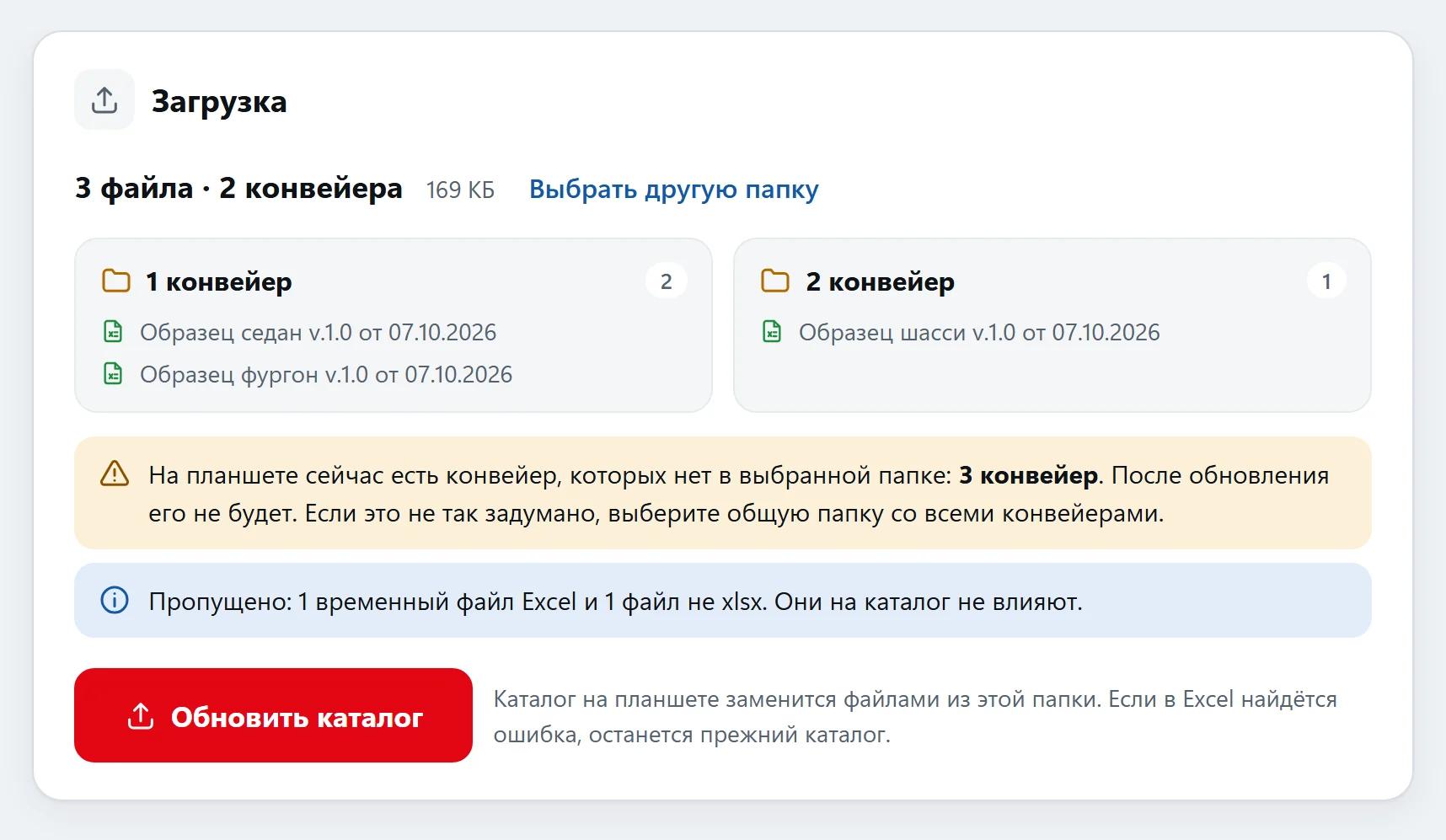

- Проверьте список конвейеров и моделей. Если на планшете есть конвейер, которого нет в папке, страница предупредит.
- Нажмите Обновить каталог. Сборка идёт от одной до трёх минут. Когда она началась, страницу можно закрыть: планшет закончит сам.
адрес планшета · Обновление каталога
адрес планшета · Обновление каталога
Примечание
Пока на планшете открыт экран контроля затяжки, обновление не начнётся: страница попросит закрыть его. Журнал, ключи и настройки при обновлении сохраняются, а отметки выполнения операций начинаются заново. Подробнее в руководстве оператора, раздел 8.4.
Каталог можно загрузить и через интернет, без ноутбука у поста: файлы передают в сервисную службу N&G, она проверяет их и назначает каталог планшетам. Планшет скачивает его сам, а ставит по кнопке Обновить сейчас на экране «Обновление каталога» или сам в тихое время, если на нём включено «Обновлять каталог операций».
7Проверка файлов

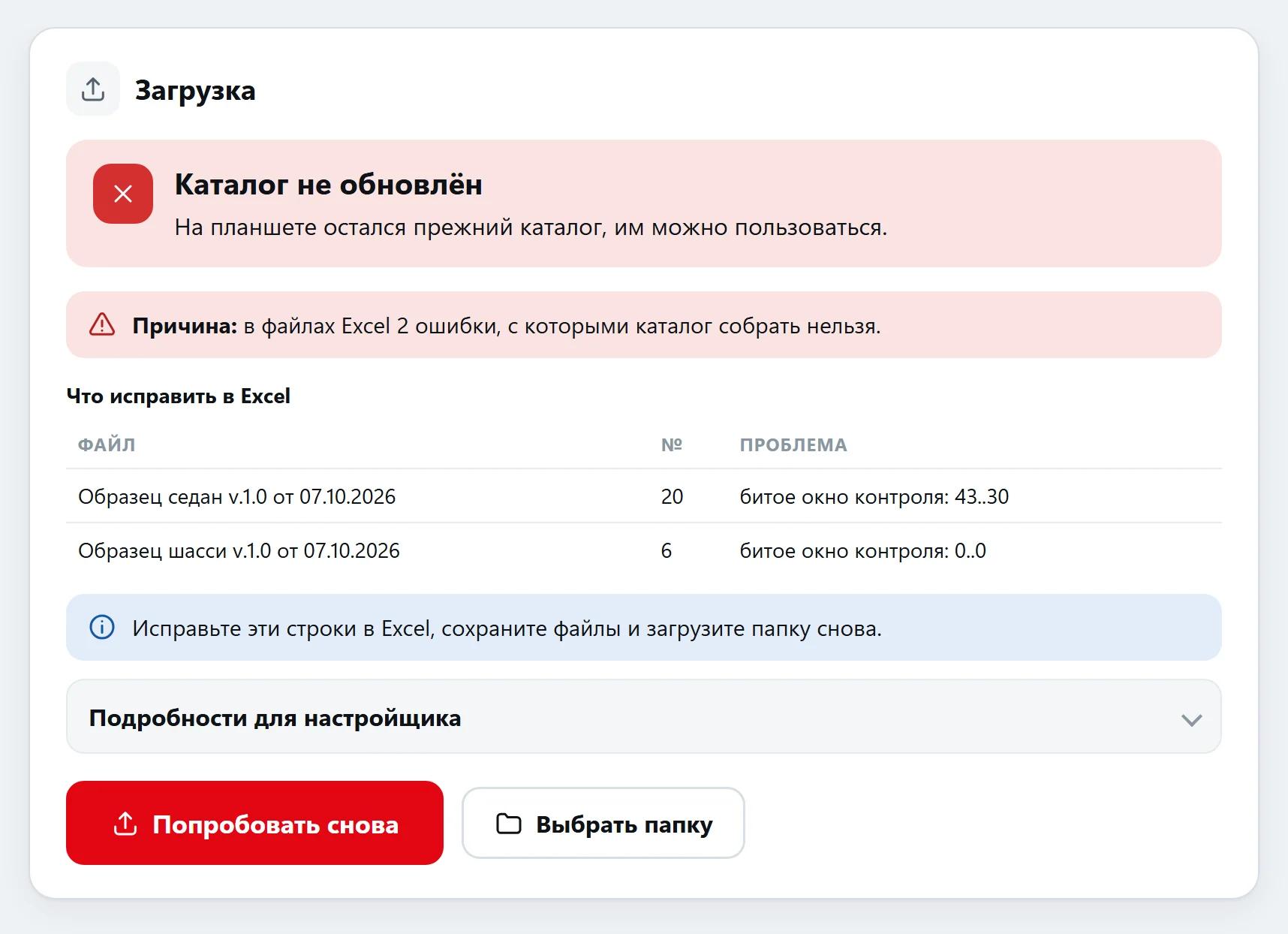

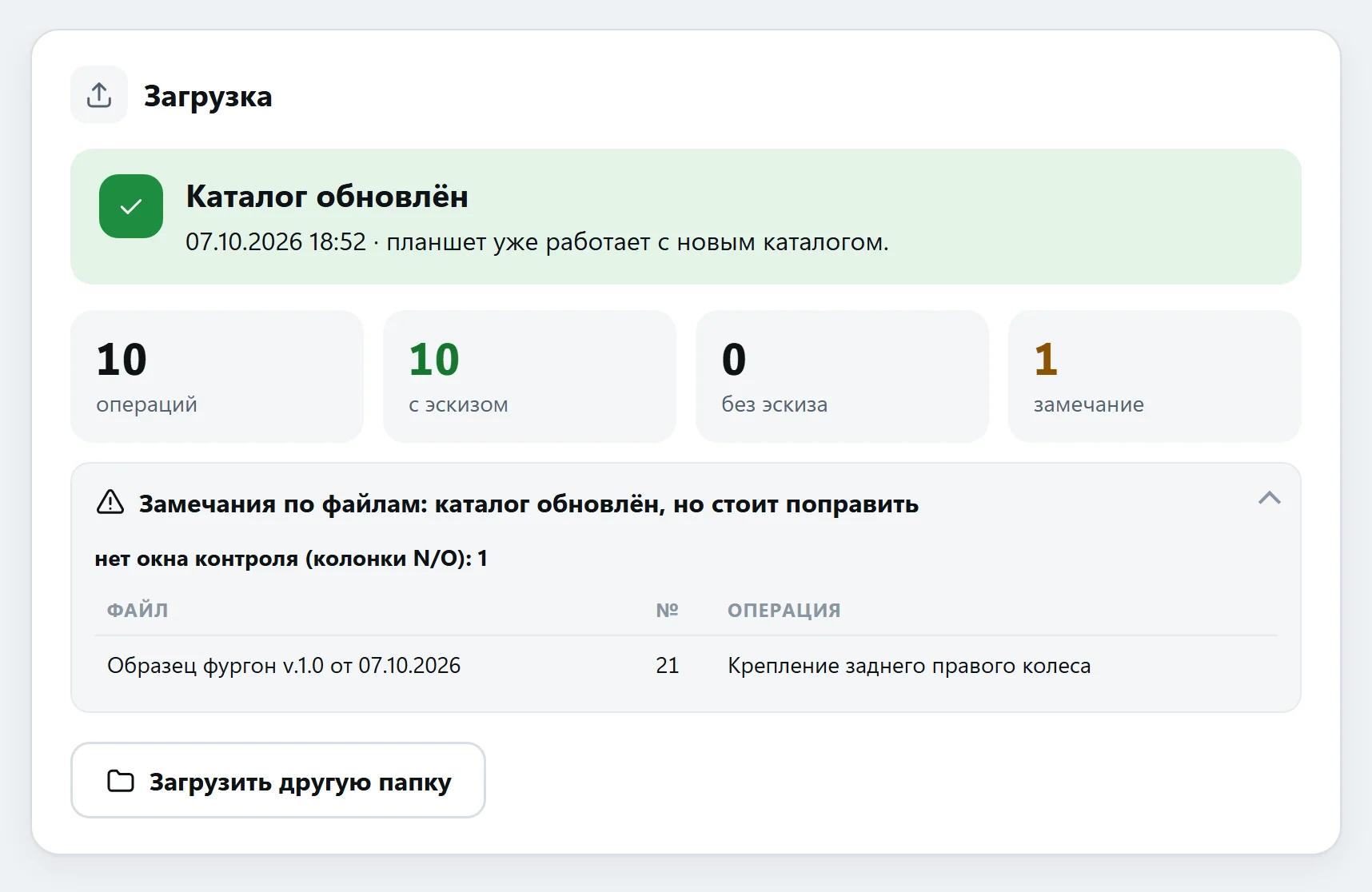

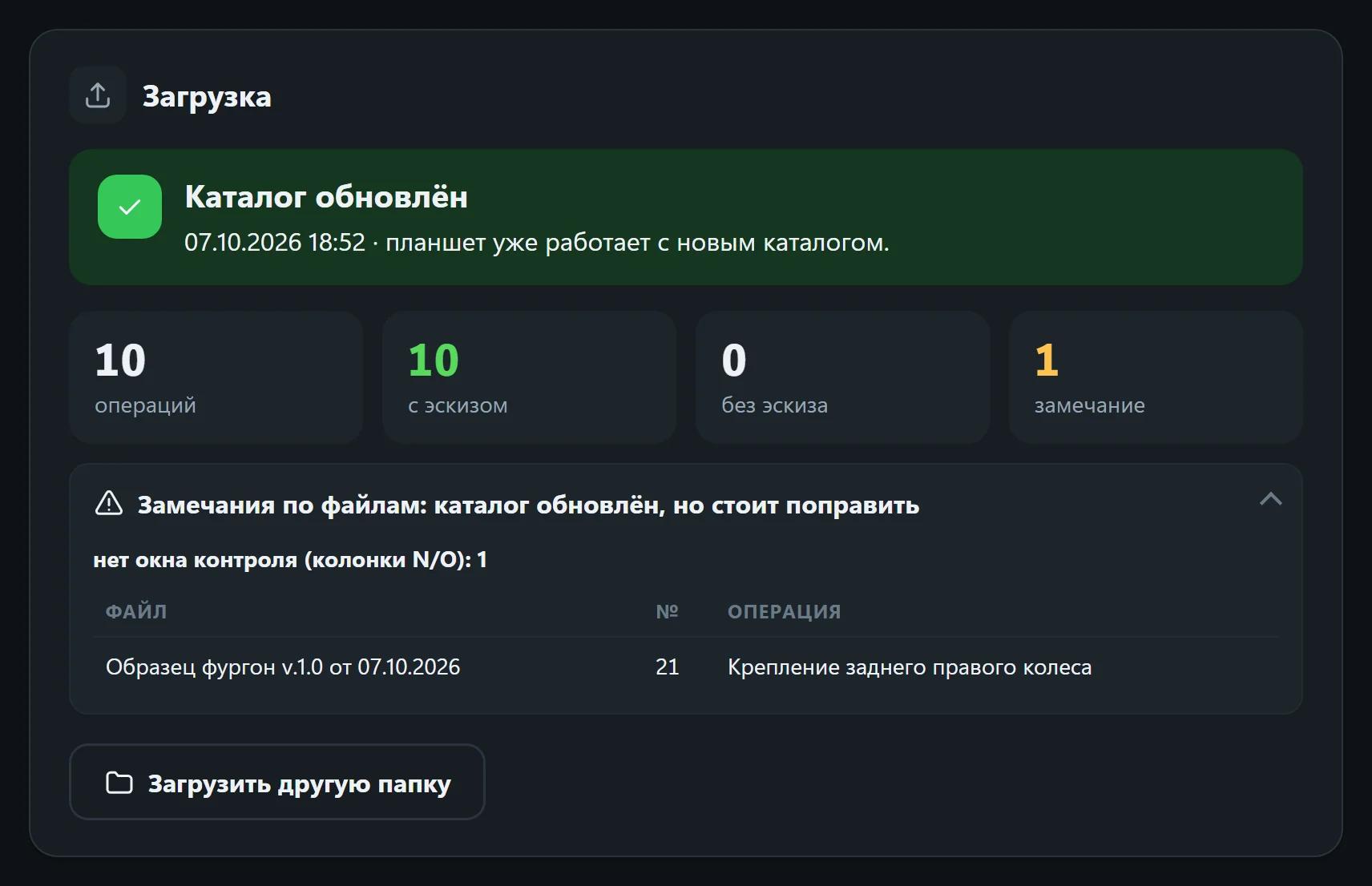

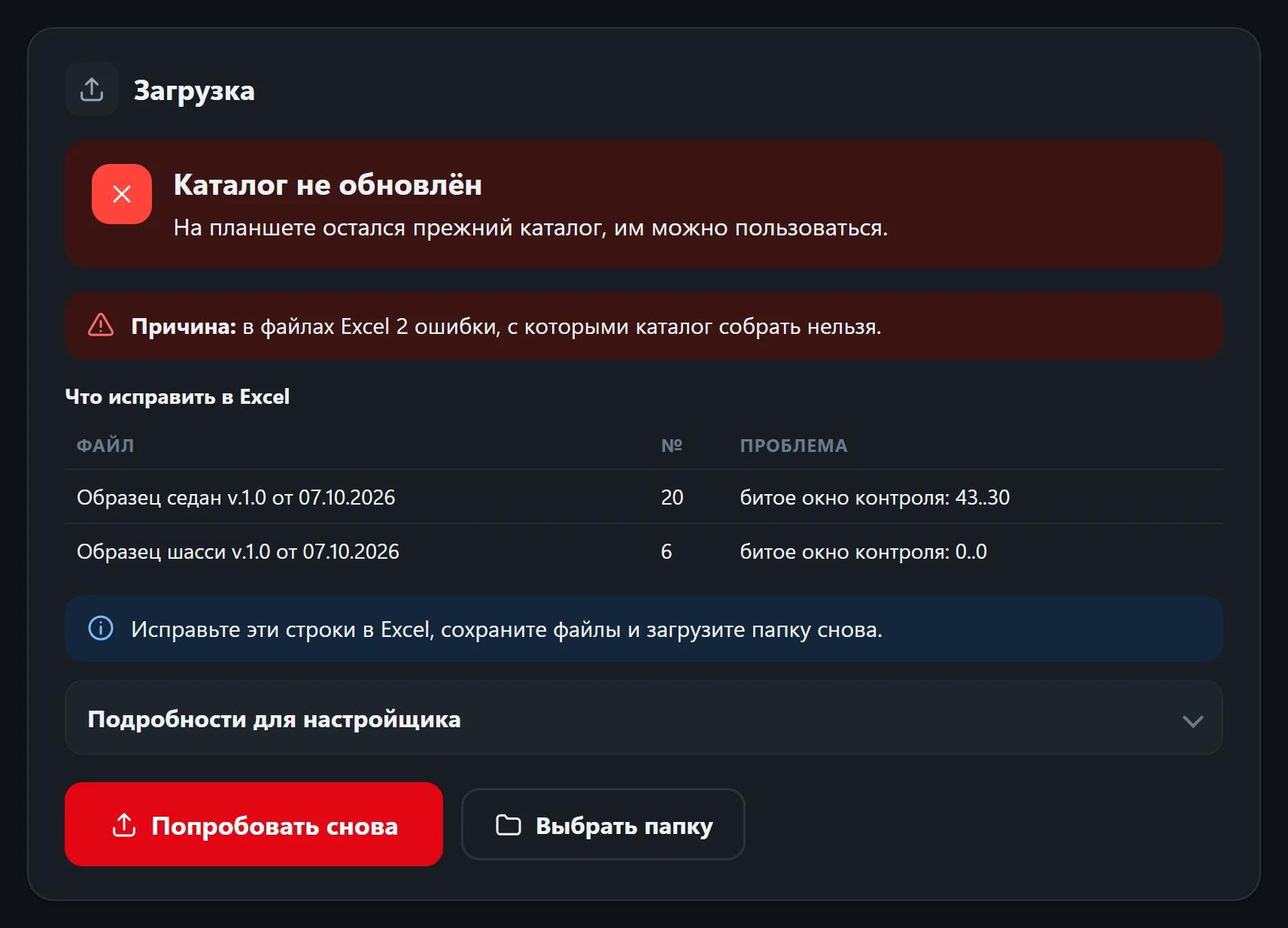

Перед заменой каталога планшет проверяет каждую строку. Ошибки останавливают обновление, и на планшете остаётся прежний каталог. Замечания обновлению не мешают, но их стоит поправить.
| Что нашлось | Тип | Что будет |
|---|---|---|
| Битое окно контроля: «до» не больше «от» или «от» равно нулю | Ошибка | Каталог не обновится |
| Ни в одном файле нет операций | Ошибка | Каталог не обновится: скорее всего, не тот файл или лист |
| Нет окна контроля (и это не визуальная проверка) | Замечание | Операция в каталоге есть, но ключом её не проверить |
| Нет эскиза | Замечание | Операция без картинки |
| Нет названия или номера | Замечание | Операцию трудно найти |
| В файле 0 операций | Замечание | Модель пустая: операции не на первом листе или выше 7-й строки |
| В столбце «Стратегия» не название стратегии | Замечание | Одна строка на файл: сколько таких ячеек и пример. У этих операций метод из настроек |
| Стратегия «Калибровка» | Замечание | Калибровка проверяет сам ключ, для операций не годится: метод из настроек |
адрес планшета · Обновление каталога
адрес планшета · Обновление каталога
8Частые ошибки
| Что видно | Причина | Как исправить |
|---|---|---|
| У операции чужой эскиз | Своей картинки нет, и операция получила эскиз строки выше | Вставьте эскиз в строку операции |
| Стрелки пропали с эскиза | Стрелки лежат вне столбцов F–J или далеко от картинки | Положите стрелки на картинку |
| Пропали конвейер или модель | Их не было в загруженной папке | Загрузите общую папку целиком |
| Модель пустая | Операции не на первом листе или начинаются выше 7-й строки | Сделайте лист первым, операции начинайте с 7-й строки |
| Операция не проверяется | В N и O пусто или текст вместо чисел | Впишите числа в Н·м |
| Файла нет в каталоге | Формат .xls или .xlsm | Сохраните как .xlsx |
| Лишние операции | Скрытые строки читаются | Удалите лишние строки |
| Пусто там, где в Excel есть число | Формула без посчитанного значения | Откройте файл и сохраните в Excel |
| Операция проверяется не тем методом | Метод записан не в столбце Q или в ячейке опечатка | Перенесите в Q и напишите название точно: «Пик», «Слежение»… |
9Образец и пример папки
Образец спискаxlsx · 70 КБМодель «Образец седан»: шесть операций, эскизы со стрелками, общий эскиз на две операции, у двух операций стратегия в столбце Q, в столбце Z модели. На втором листе памятка «Как заполнять».СкачатьПример папкиzip · 169 КБПапка «Каталог операций»: два конвейера, три модели. Распакуйте и загрузите, чтобы увидеть готовый каталог.Скачать
Внимание
Загрузка примера заменит каталог на планшете. Пробуйте на планшете, который ещё не работает на линии, а потом загрузите свои файлы.
Страница описывает программу планшета 1.0.0 от 13.10.2026. Данные образца условные. Как работать на посту, описано в руководстве оператора. Вопросы по подготовке каталога: напишите инженеру.
