Каталог операций поста сборки

1Основные требования

1. 01Одна модель изделия соответствует одному файлу xlsx. Имя файла становится названием изделия на посту.
2. 02Файлы размещаются в папках конвейеров, папки конвейеров в одной общей папке. В пост загружается общая папка.
3. 03Читается только первый лист: шапка в строках 1–6, операции с 7-й строки, по одной в строке.
4. 04Пост выполняет операции, у которых в столбце AD указано его название.
5. 05Момент затяжки задаётся в столбцах L и M числами в Н·м. Цель: середина окна.
6. 06Порядок затяжки задаётся номерами на эскизе: фигура с числом на каждом болте.
7. 07Проходы, одноразовый крепёж и скан задаются в столбцах AE, AF и AG.
8. 08Операция без ключа: столбцы L, M, N, O пусты, в примечании I текст «Шаг: …».
9. 09Загрузка выполняется через браузер со страницы поста. При ошибках в файлах на посту сохраняется прежний каталог.

2Структура папок

Каталог поста разделён на конвейеры и модели. Эта структура формируется из папок и имён файлов и отдельной настройки не требует.

3Лист Excel

Пост читает первый лист книги, остальные листы (например, памятка «Как заполнять» в образце) не используются. Ниже приведён первый лист образца: при наведении курсора на столбец отображаются требования к заполнению и представление на посту.

	A	B	C	D	E	F	H	I	J	K	L	M	N	O	P	Q	R–Y	Z	AA–AC	AD	AE	AF	AG
1	Образец седан 1 конвейер						Список критических соединений
2	Образец N&G для поста сборки: шапка в строках 1–6, операции с 7-й строки.
3
4	Версия 1.1 от 25.10.2026
5	№	Ст.	Крит.			Название операции	Эскиз	Прим.	Всего точек		Момент затяжки, Н·м		Окно контроля			Страт.		Модели		Пост сборки	Про­ходы	Крепёж	Скан
6											от	до	от	до

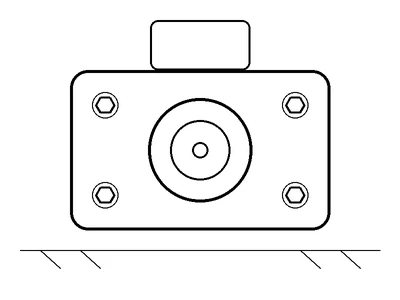

7	10	Л	СС			Крепление левой опоры двигателя к кузову			4	болта	40	50	42	60				Все		Пост 1			номер двигателя
8	11	П	СС			Крепление правой опоры двигателя к кузову			4	болта	40	50	42	60				Все		Пост 1

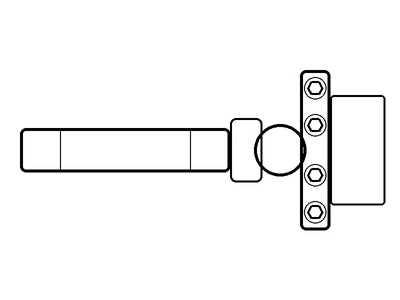

9	20	-	SC			Крепление карданного вала к фланцу заднего моста			4	гайки	29,4	36,3	30	43				Все		Пост 2		одноразовый (самоконтрящиеся гайки)

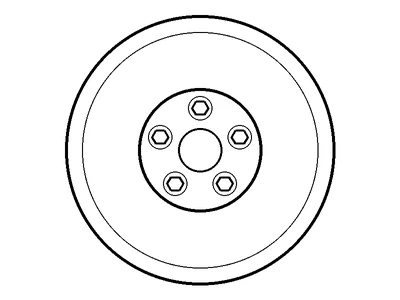

10	21	Л	SC			Крепление переднего левого колеса			5	гаек	140	160	140	190				Все		Пост 2	50 100

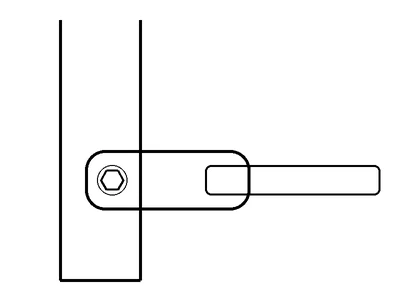

11	30	П	СС			Крепление нижней точки ремня безопасности водителя			1	болт	35	45	36	52		Пик		Кроме такси		Пост 3			партия крепежа
12	31	Л	СС			Крепление нижней точки ремня безопасности пассажира			1	болт	35	45	36	52				Кроме такси		Пост 3
13	32	-	СС			Нанести контрольную метку на болты ремней		Шаг: метка краской после затяжки	1									Все		Пост 3
14	Всего точек: 20

L–MМомент затяжкиОбязательно

Что писать

Момент при сборке, Н·м: от (L) и до (M). Только числа, дробные через запятую или точку.

На посту

Окно последнего прохода, цель: середина окна. Окно передаётся в ключ, ключ даёт сигнал на цели и оценку «годно» или «брак».

Наведите курсор на столбец или коснитесь его. Заштрихованные столбцы пост не читает.

3.1 Столбцы

3.2 Строки

• Строки 1–6 занимает шапка. Из неё читаются версия (текст со словом Версия) и названия столбцов AD–AG. Версия записывается в журнал с каждой затяжкой.
• С 7-й строки располагаются операции, по одной в строке. Строка без номера и названия пропускается.
• Итоговые строки, начинающиеся со слов Всего или Итого, в каталог не включаются.
• Скрытые строки читаются как обычные. Лишние операции удаляйте, а не скрывайте.
• Формулы допускаются, используется вычисленное значение. Файлы, сформированные другой программой, откройте и сохраните в Excel для вычисления значений.
• Порядок операций на посту: по строкам листа сверху вниз.

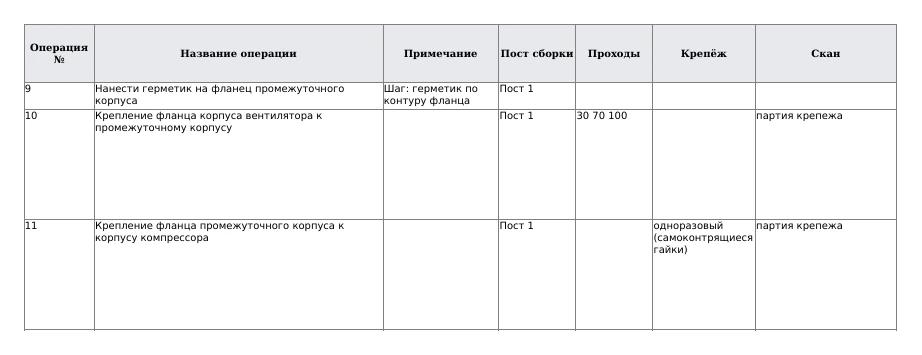

3.3 Шапка столбцов AD–AG

• Столбцы AD–AG читаются по букве и только при названии в шапке (строки 1–6): Пост сборки, Проходы, Крепёж, Скан.
• Сдвинутый или переименованный столбец пост не читает. В отчёте о загрузке строка Столбец AE не читается: в шапке не „Проходы“.
• Столбцы AA–AC остаются под данные предприятия: номера чертежей, количество, исполнители.

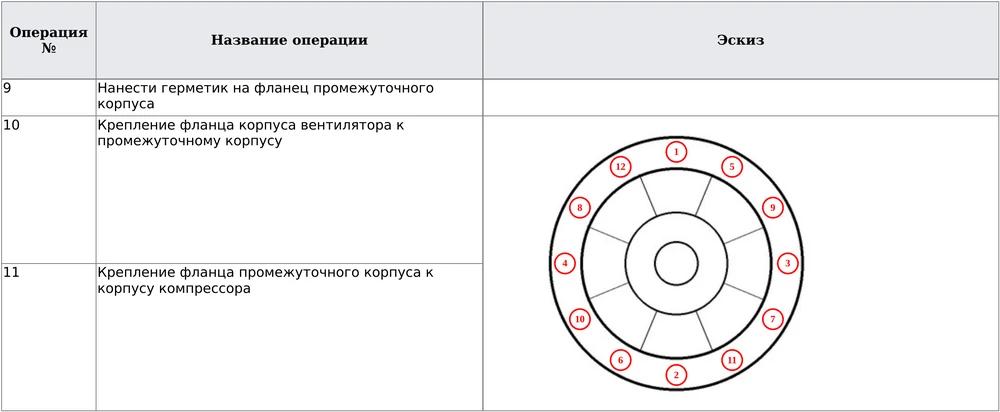

4Эскиз и номера болтов

По эскизу исполнитель находит узел и болт. Порядок затяжки задаётся номерами на эскизе: на посту текущий болт выделен на эскизе и в строке болтов внизу экрана, ключ получает окно момента для этого болта.

4.1 Оформление

1. 01Вставьте изображение узла в ячейку столбца Эскиз строки операции: «Вставка → Рисунки». Допускаются фотография, чертёж или снимок экрана из документации.
2. 02На каждый болт поставьте фигуру «Овал» (Вставка → Фигуры) с числом внутри: 1, 2, 3… Число задаёт порядок затяжки.
3. 03Расположите фигуры поверх изображения, центр фигуры на болте. Группировка не требуется.
4. 04Проверьте, что номеров столько же, сколько болтов в столбце J.
5. 05Для следующих операций того же узла изображение не повторяйте: эскиз действует до следующего эскиза ниже.

4.2 Требования

• Изображение размещается в столбцах F–J (в образце в H). Изображения за пределами этих столбцов не читаются.
• Номером считается фигура, текст которой состоит только из числа от 1 до 999. Стрелки и подписи номерами не считаются.
• Номера, сгруппированные с изображением, допускаются.
• Несколько изображений в одной строке объединяются в один эскиз. Прозрачный фон изображения заменяется белым.
• Без номеров пост ведёт болты по порядку 1, 2, 3 без отметки места на эскизе.

5Момент, проходы и метод

5.1 Момент затяжки

Момент затяжки задаётся в столбцах L (от) и M (до) числами в Н·м: верхняя граница больше нижней, нижняя больше нуля. Цель затяжки: середина окна. Пост передаёт окно и цель в ключ, ключ даёт сигнал на цели и оценку «годно» или «брак».

• Если L и M пусты, применяется окно N–O: на экране пометка В каталоге нет момента затяжки: используется окно контроля.
• Если пусты и L–M, и N–O, операцию затянуть на посту нельзя: на экране Нет момента затяжки.
• Дробные значения записываются через запятую или точку.

5.2 Проходы

Проходы задаются в столбце AE долями момента затяжки по порядку: «30 70 100», «50 100». Допускаются записи «30/70/100» и «30 %, 70 %, 100 %».

• Последний проход всегда 100 %: при записи «30 70» пост добавляет 100 %.
• Последний проход принимается по окну L–M.
• Промежуточный проход: цель прохода равна доле от середины окна L–M, допуск ±10 %. Пример: L–M 40–50 Н·м, цель 45 Н·м, проход 30 %: цель 13,5 Н·м, окно 12,2–14,9 Н·м.
• Проход выполняется по всем болтам операции, следующий проход начинается с болта 1.
• Пустая ячейка: один проход по окну L–M.

5.3 Метод

Метод затяжки операции задаётся в столбце Q: «Пик», «Слежение» или «Момент+Угол». Регистр, пробелы и знаки препинания не учитываются. Если ячейка пуста, применяется метод сборки из настроек поста (по умолчанию «Пик»). Запись «Контроль затяжки» на посту заменяется методом сборки. Другой текст в Q считается примечанием.

6Задание поста

6.1 Пост сборки

• В задание входят операции модели, у которых в AD указано название поста из настроек: Настройки → Режим работы → Название поста. Регистр и лишние пробелы не учитываются.
• Операция с пустой ячейкой AD на посту не выполняется.
• Если столбца AD в файле нет, пост определяется по столбцу E.
• Пост показывает только модели, у которых есть операции этого поста.

6.2 Исполнения

Столбец Z задаёт, к каким исполнениям изделия относится операция.

Перед сборкой исполнитель отмечает исполнение изделия или Без особенностей. Исполнение также задаётся правилом номера изделия в настройках поста.

7Скан, крепёж, операции без ключа

7.1 Скан

В столбце AG указывается, что отсканировать на операции до затяжки: «партия крепежа», «номер двигателя». Несколько пунктов через «;». Пока код не отсканирован, затяжки на операции не принимаются. Код вводится сканером поста или ключа, при необходимости вручную. Коды записываются в журнал и в паспорт изделия.

7.2 Одноразовый крепёж

Запись «одноразовый» в столбце AF (также «самоконтрящаяся», «заменять») включает замену крепежа после брака: пост требует установить новый крепёж и подтвердить кнопкой Крепёж заменён. Замена записывается в журнал.

7.3 Операции без ключа

Нанесение герметика, контровка, метки краской выполняются без ключа. Оформление: столбцы L, M, N и O пусты, в примечании I текст «Шаг: …», например «Шаг: герметик по контуру фланца». На посту операция выводится с текстом из столбца F и кнопкой Выполнено. Отметка записывается в журнал с именем исполнителя.

7.4 Визуальный осмотр

Операция без окна с примечанием «Визуально» выполняется осмотром: критерий пишется в столбец J вместо числа точек. На посту выводятся критерий и кнопки Соответствует и Не соответствует.

8Загрузка в пост

Каталог загружается через браузер с компьютера или телефона. Страница размещена на самом посту, подключение к интернету не требуется.

1. 01На посту откройте Настройки → Данные → Обновление каталога. На экране указаны адрес страницы, логин и пароль.
2. 02Подключите компьютер к той же сети, что и пост, и откройте адрес в браузере.
3. 03Перетащите общую папку в поле Загрузка или нажмите Выбрать папку.
4. 04Проверьте список конвейеров и моделей. Если на посту есть конвейер, отсутствующий в папке, страница выведет предупреждение.
5. 05Нажмите Обновить каталог. Обработка занимает от одной до трёх минут, пост откроет новый каталог автоматически.

Каталог также можно загрузить через интернет: файлы передаются в сервисную службу N&G, служба проверяет их и назначает каталог постам. Пост загружает каталог автоматически и устанавливает его кнопкой Обновить сейчас на экране «Обновление каталога» или автоматически в нерабочее время.

9Проверка при загрузке

Перед заменой каталога пост проверяет каждую строку. Ошибки останавливают обновление, на посту сохраняется прежний каталог. Замечания обновлению не препятствуют, но подлежат исправлению.

10Типовые ошибки

11Образец и пример папки
