Лучшее соответствиеСерия NG1

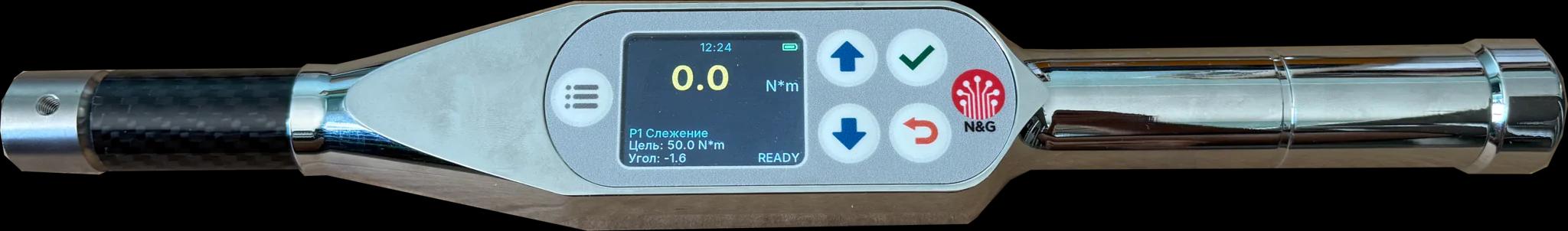

NG1-50
10–50 Н·мКомпактные модели для прецизионных работ
Диапазон
10–50 Н·м
Разрешение
0,05 Н·м
Точность
±2 %
Вес
1,5 кг
Длина
350 мм
Дисплей
IPS
10Ваш момент: 27 Н·м50
Без выгрузки данныхЦена — по запросу (в ТКП)
Российское производство · Серии NG1–NG6

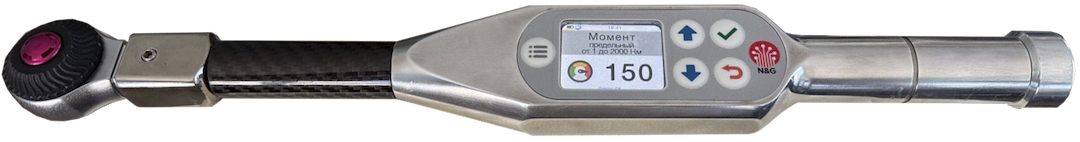

Электронные динамометрические ключи — момент, угол и данные
Инструмент нового поколения: измеряет момент и угол затяжки, ведёт журнал каждой операции и сам передаёт данные в MES/SCADA по Open Protocol. Настройка — из браузера: ПО уже встроено в ключ.
- ГОСТ 8.052
- ПО встроено в ключ
- Open Protocol
- Гарантия 12 мес.
Поверка по ГОСТ 8.052 · ответ на запрос ТКП — до 1 рабочего дня
0,6–1200Н·м
Диапазон момента
±0 %
Точность
0модели
6 серий
IP54
Класс защиты
Экран прибора
Живой экран: момент, угол и цель — на виду
Крупные цифры читаются с расстояния, а три темы подстраиваются под освещение участка. Один и тот же экран — на всех сериях NG.
Момент и угол в одном экранеЦелевое значение и допускРежим «Пик» и трасса затяжкиЗвуковая и цветовая индикация «ОК»Три темы под освещение цеха

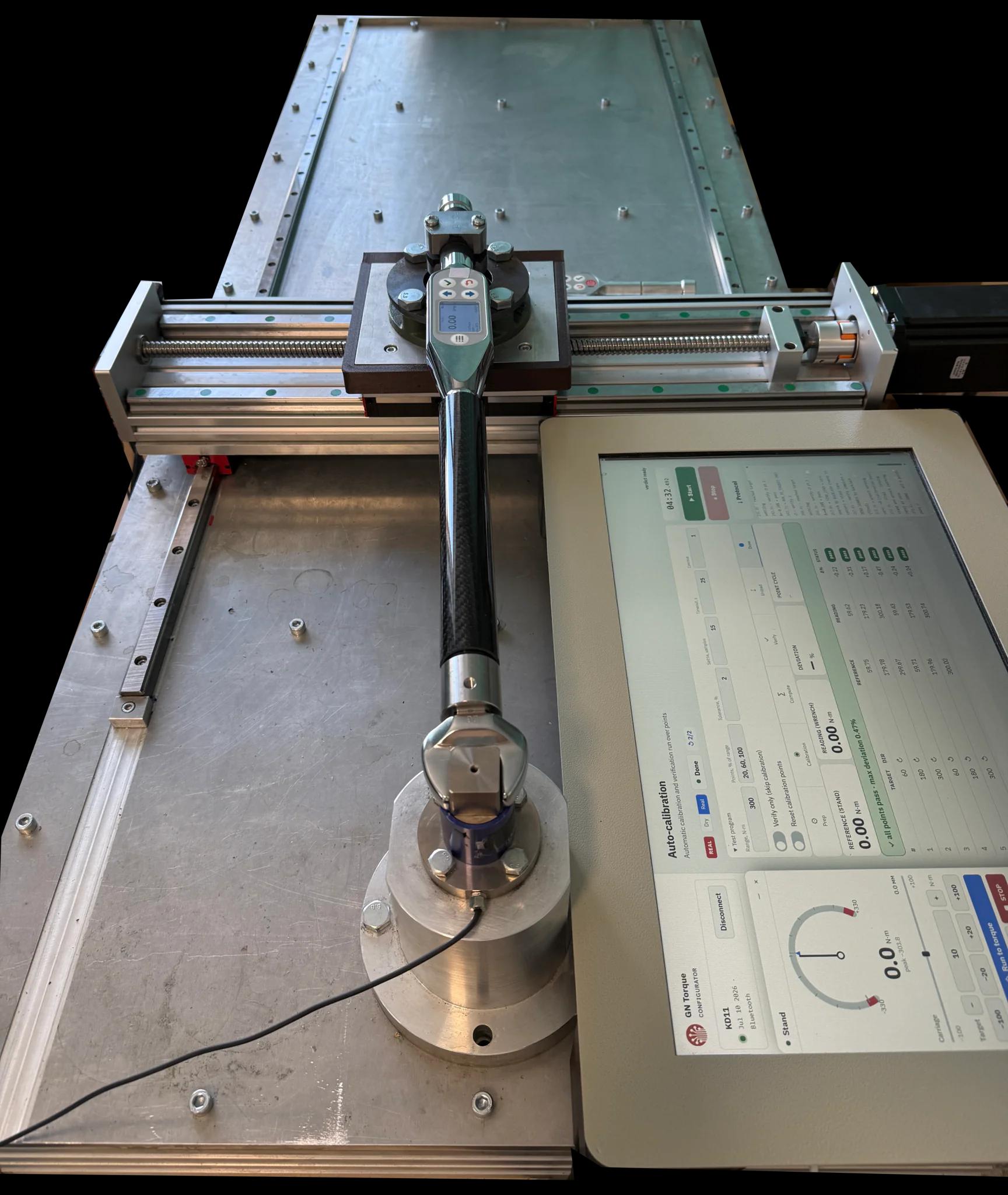

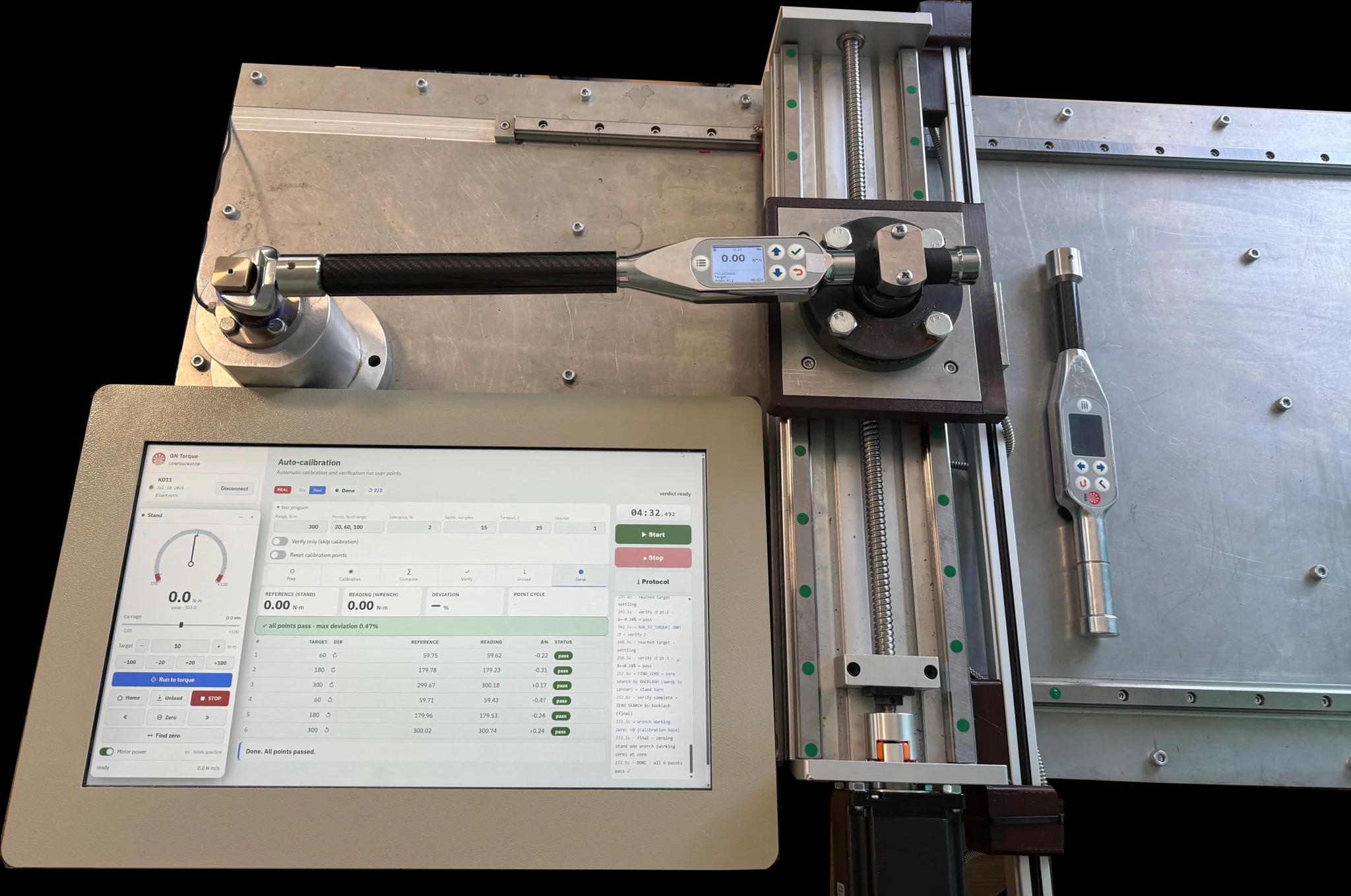

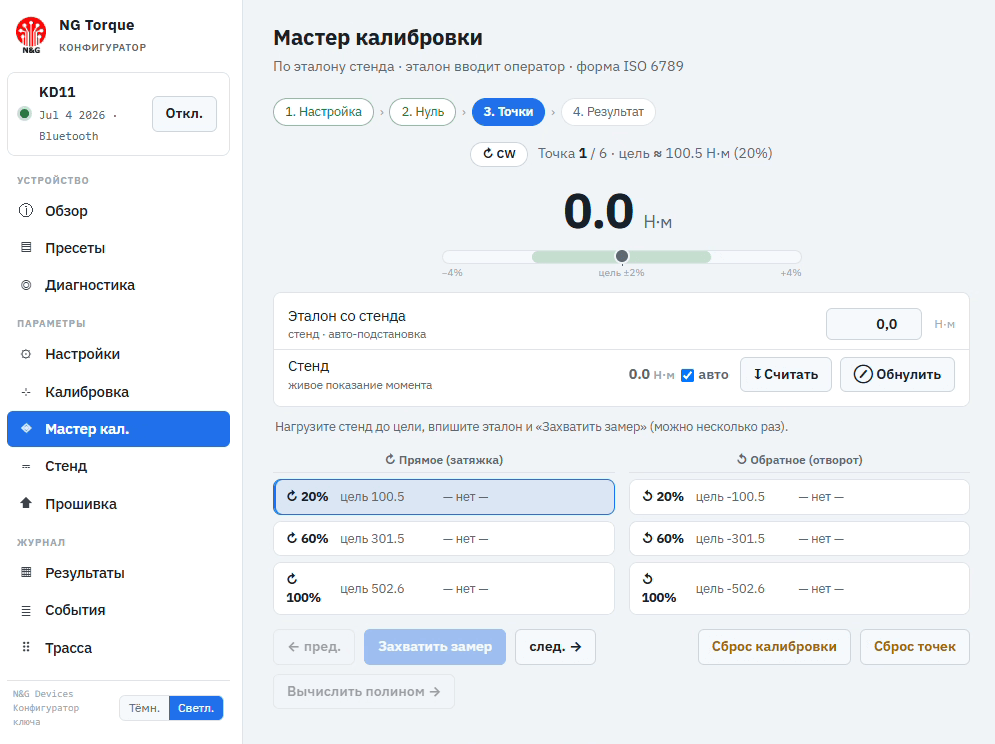

Калибровка и проверка
Точность, подтверждённая на стенде
Как электронный динамометрический ключ N&G калибруется и проходит проверку точности на измерительном стенде.
Доверие и соответствие
Инструмент для предприятий, где важна прослеживаемость
ГОСТ 8.052-2020
Поверочная схема
Поверка в РФ
Аккредит. центры
IP54
Пыле-, влагозащита
Гарантия 12 мес.
Сервис в РФ
Сборка в РФ
719-ПП
ФЗ-152
Реестр операторов ПДн
Применяется на предприятиях
логотип
логотип
логотип
логотип
логотип
логотип
логотип
логотип
логотип
логотип
логотип
логотип
логотип
логотип
Раздел заполняется по мере получения согласований от заказчиков.
Подбор модели
Подберите модель по требуемому моменту
Укажите момент затяжки в Н·м — покажем подходящие модели, а ниже — полный модельный ряд по сериям. Добавляйте в запрос ТКП и отправляйте одним списком.
Целевой моментлог. шкала
Н·м
0,65505001200
Под момент 27 Н·м подходит: 3 модели
Альтернатива 1Серия NG1
NG1-60
12–60 Н·мКомпактные модели для прецизионных работ
Диапазон
12–60 Н·м
Разрешение
0,05 Н·м
Точность
±2 %
Вес
1,5 кг
Длина
350 мм
Дисплей
IPS
12Ваш момент: 27 Н·м60
Без выгрузки данныхЦена — по запросу (в ТКП)
Альтернатива 2Серия NG2

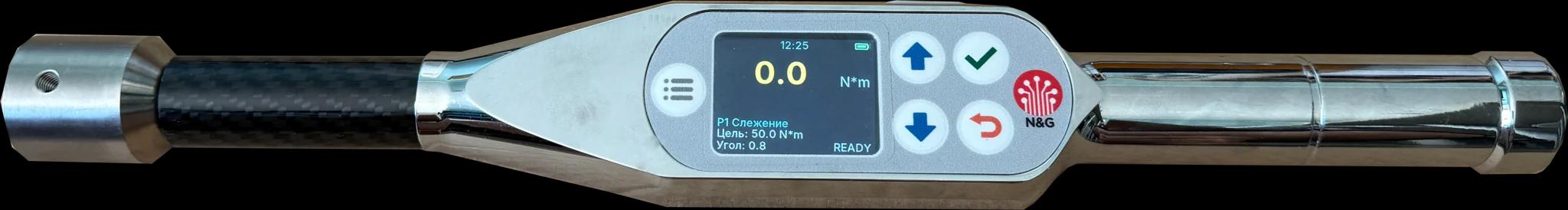

NG2-60
12–60 Н·мУниверсальные модели для широкого спектра задач
Диапазон
12–60 Н·м
Разрешение
0,05 Н·м
Точность
±2 %
Вес
1,6 кг
Длина
380 мм
Дисплей
IPS
12Ваш момент: 27 Н·м60
Без выгрузки данныхЦена — по запросу (в ТКП)
Не нашли нужное? Запросить специальное исполнение →
Каталог
Полный модельный ряд
34 моделей в 6 сериях · диапазон 0,6–1200 Н·м · точность ±2 %
·

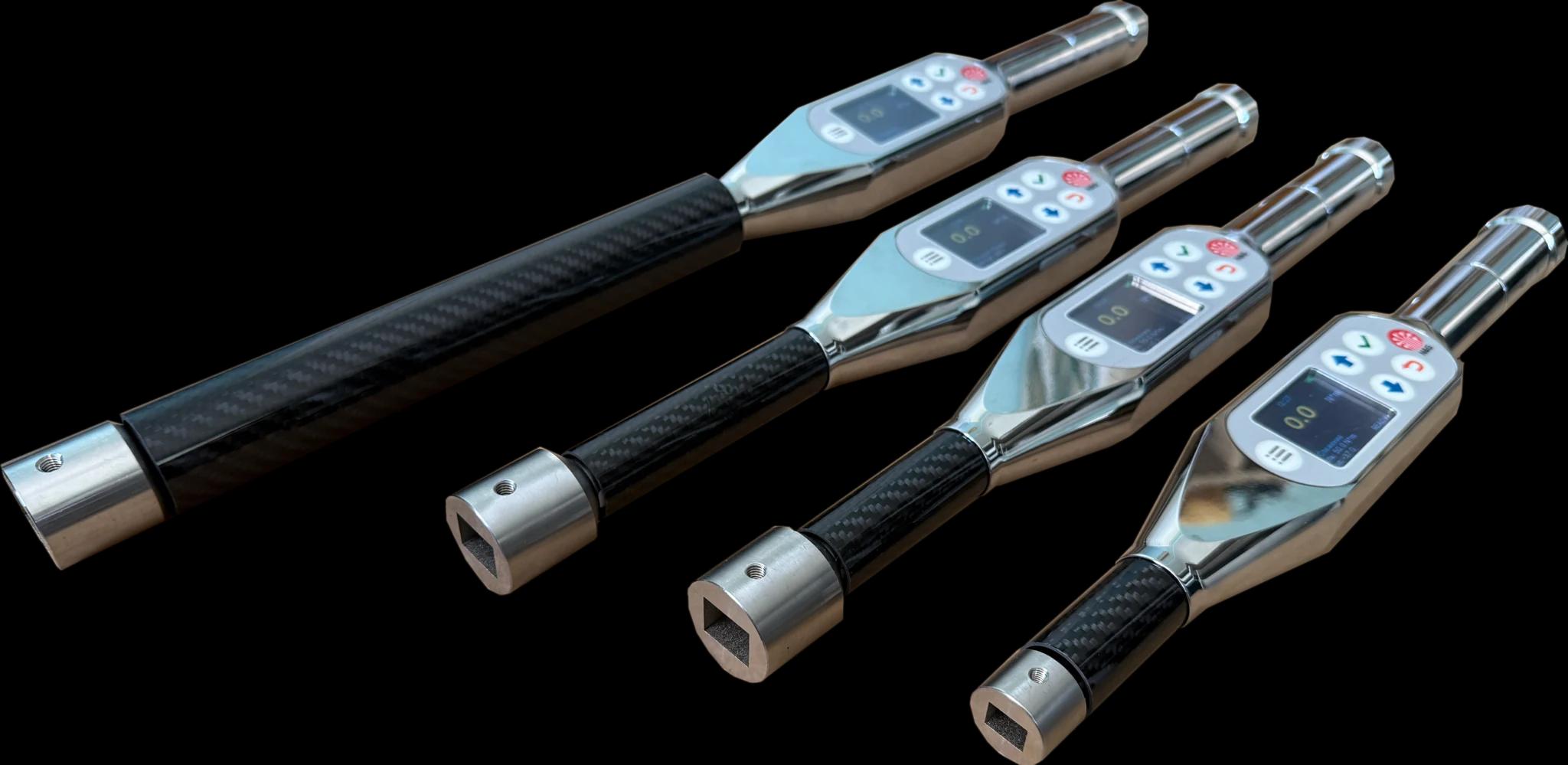

Серия NG1
0,6–80 Н·мКомпактные модели для прецизионных работ
0,6охват серии1200
Диапазон
0,6–80 Н·м
Моделей
7
Разрешение
0,005–0,05 Н·м
Точность
±2 %
Вес
1,5 кг
Длина
350 мм
Серия NG2
12–120 Н·мУниверсальные модели для широкого спектра задач
0,6охват серии1200
Диапазон
12–120 Н·м
Моделей
4
Разрешение
0,05–0,1 Н·м
Точность
±2 %
Вес
1,6 кг
Длина
380 мм

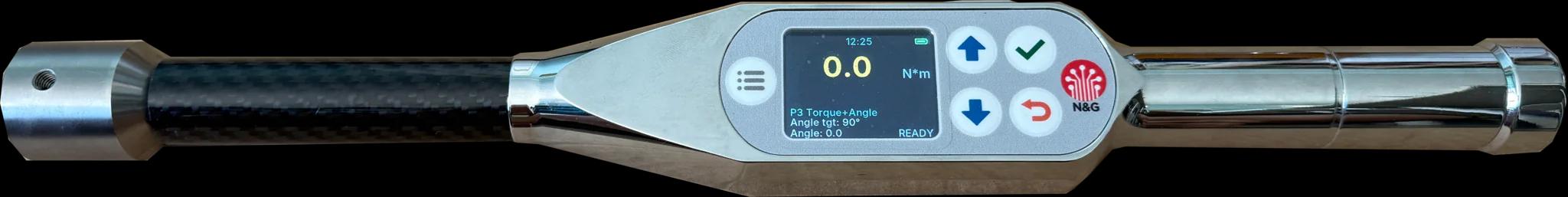

Серия NG3
20–180 Н·мПрофессиональные модели для индустриального применения
0,6охват серии1200
Диапазон
20–180 Н·м
Моделей
4
Разрешение
0,1 Н·м
Точность
±2 %
Вес
1,7 кг
Длина
420 мм

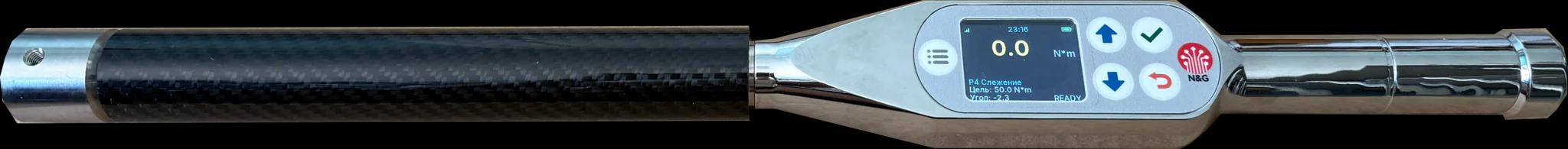

Серия NG4
20–300 Н·мУсиленные модели для интенсивной эксплуатации
0,6охват серии1200
Диапазон
20–300 Н·м
Моделей
6
Разрешение
0,1 Н·м
Точность
±2 %
Вес
2,5 кг
Длина
550 мм

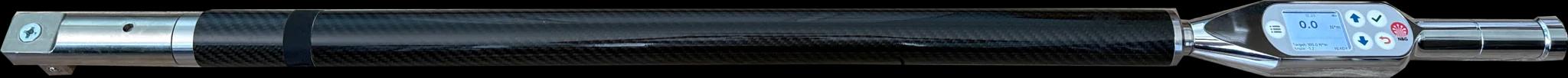

Серия NG5
40–600 Н·мМощные модели для больших моментов затяжки
0,6охват серии1200
Диапазон
40–600 Н·м
Моделей
6
Разрешение
0,1 Н·м
Точность
±2 %
Вес
3,5 кг
Длина
950 мм
Серия NG6
100–1200 Н·мМаксимальная мощность для тяжёлых промышленных работ
0,6охват серии1200
Диапазон
100–1200 Н·м
Моделей
7
Разрешение
1 Н·м
Точность
±2 %
Вес
6,0 кг
Длина
1500 мм
Не нашли нужное? Запросить специальное исполнение →
Характеристики
Инструмент, на который можно сослаться при ОТК
Ключи N&G разработаны под реальные сборочные производства: цикл серийных операций, требования к поверке и прослеживаемости, интеграция с MES.
±2 %
Точность измерений
Цифровая индикация момента с разрешением до 0,005 Н·м в младших диапазонах. Заводская калибровка, поверка в аккредитованных центрах РФ.
2 в 1
Момент + угол
Гироскопический датчик угла с автонулём: затяжка по схеме «момент + доворот на угол» для ответственных соединений. Запись кривой затяжки — трасса каждой операции.
Open Protocol
Интеграция с MES/SCADA
Ключ — сервер Open Protocol, отраслевого стандарта затяжных систем. MES получает результат каждой затяжки по Wi-Fi в реальном времени. USB Type-C — для настройки и выгрузки.
> 10 000
История затяжек
Каждая операция фиксируется: момент, угол, время, результат контроля. Журнал в приборе, полный архив на SD-карте, отчёты по партиям, экспорт в CSV.
IP54
Надёжность под контролем
Корпус выдерживает пыль, брызги и интенсивную эксплуатацию. Датчики падения и удара, счётчики наработки и перегрузов фиксируют реальные условия работы инструмента.
12 мес.
Сервис и развитие
Гарантия 12 месяцев, обучение операторов, поддержка по интеграции и поверке (ГОСТ 8.052). Прошивка обновляется прямо из браузера — функции ключа растут со временем.
Экосистема
Ключ, браузер и MES — один цифровой контур
ПО уже встроено в ключ, а данные затяжки сами приходят туда, где они нужны. Ничего не нужно устанавливать и лицензировать.
01 · Инструмент
Ключ NG
- Измеряет момент и угол каждой затяжки
- Журнал > 10 000 операций в приборе
- Полный архив results.csv на SD-карте
02 · Настройка
Браузер — без установки ПО
- Конфигуратор встроен в сам ключ
- Пресеты, калибровка, диагностика, прошивка
- По USB, Bluetooth или Wi-Fi, работает офлайн
03 · Производство
MES / SCADA
- Ключ — сервер Open Protocol
- Результат затяжки — в систему в реальном времени
- Прямое подключение по Wi-Fi, без шлюзов
- Трасса затяжки
- Партии и отчёты
- Самотест
- Датчики падения и удара
- Экспорт CSV / JSON
- Прошивка из браузера

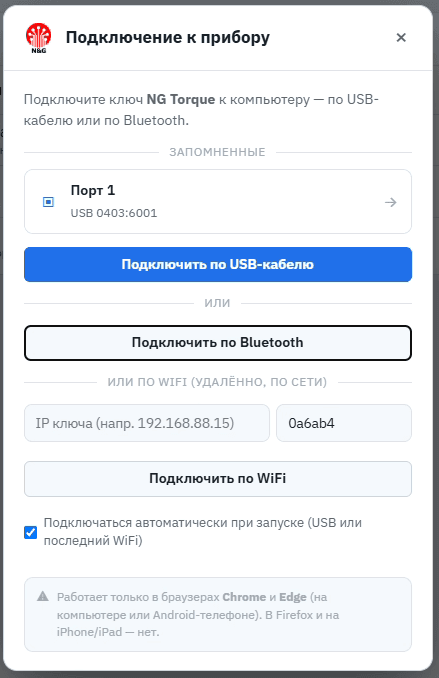

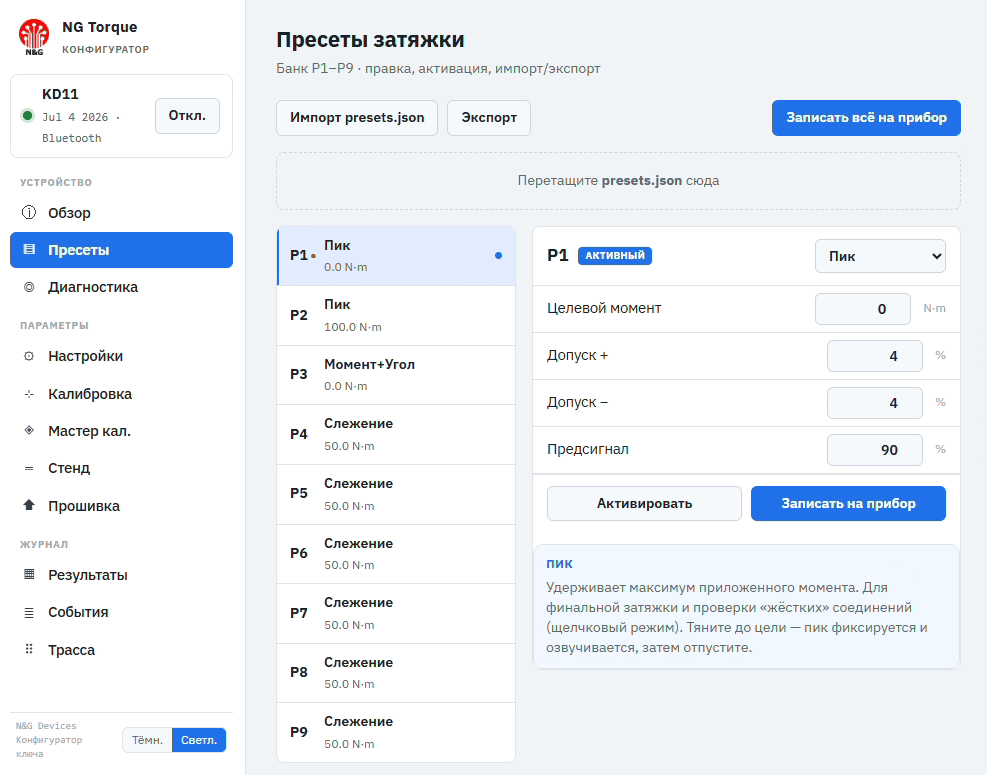

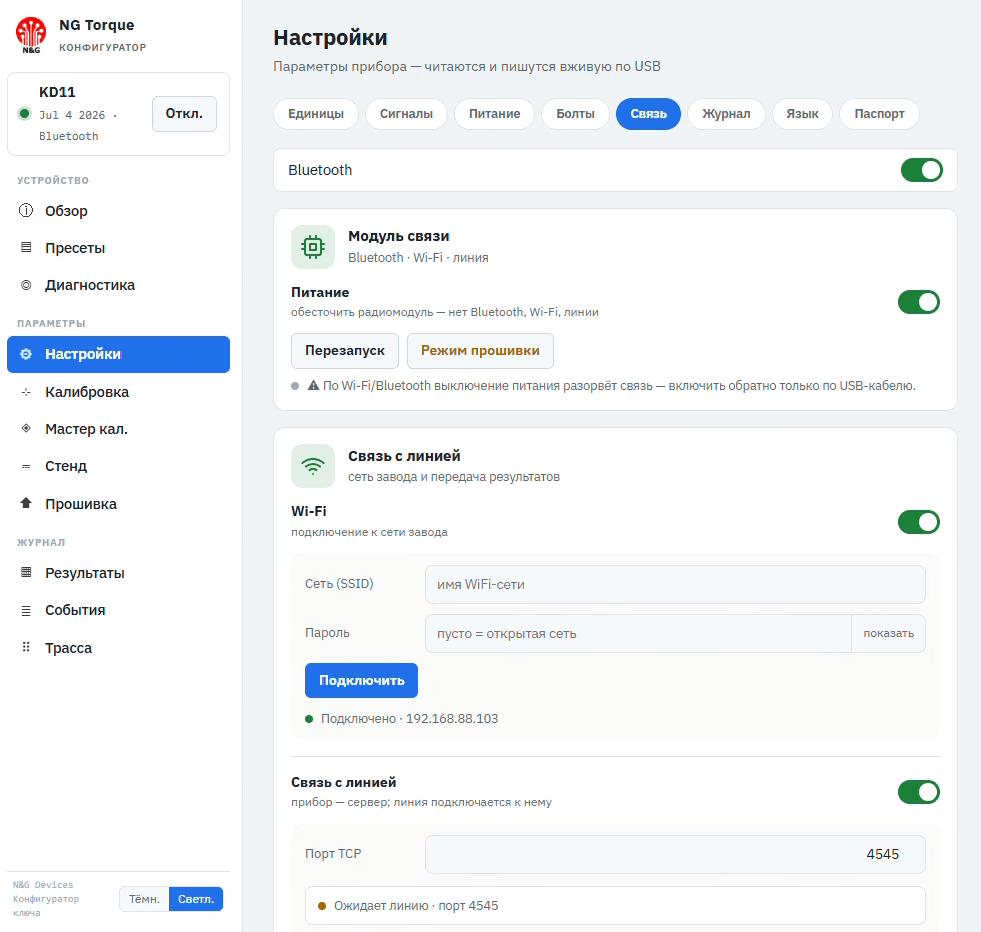

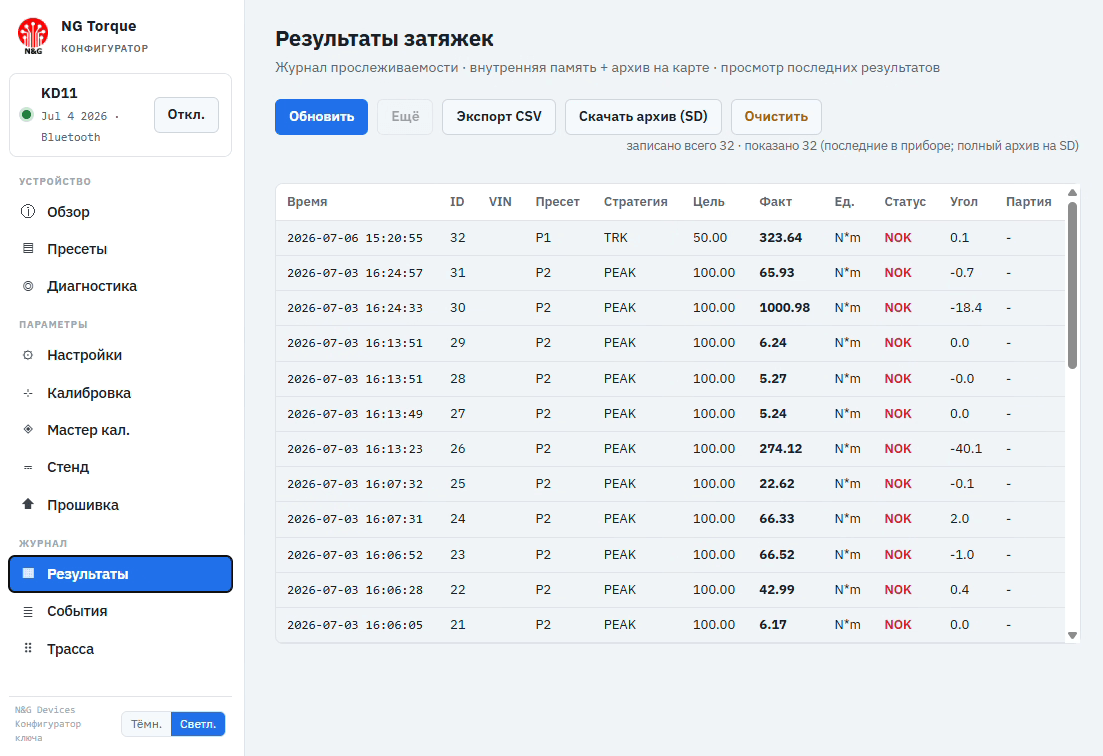

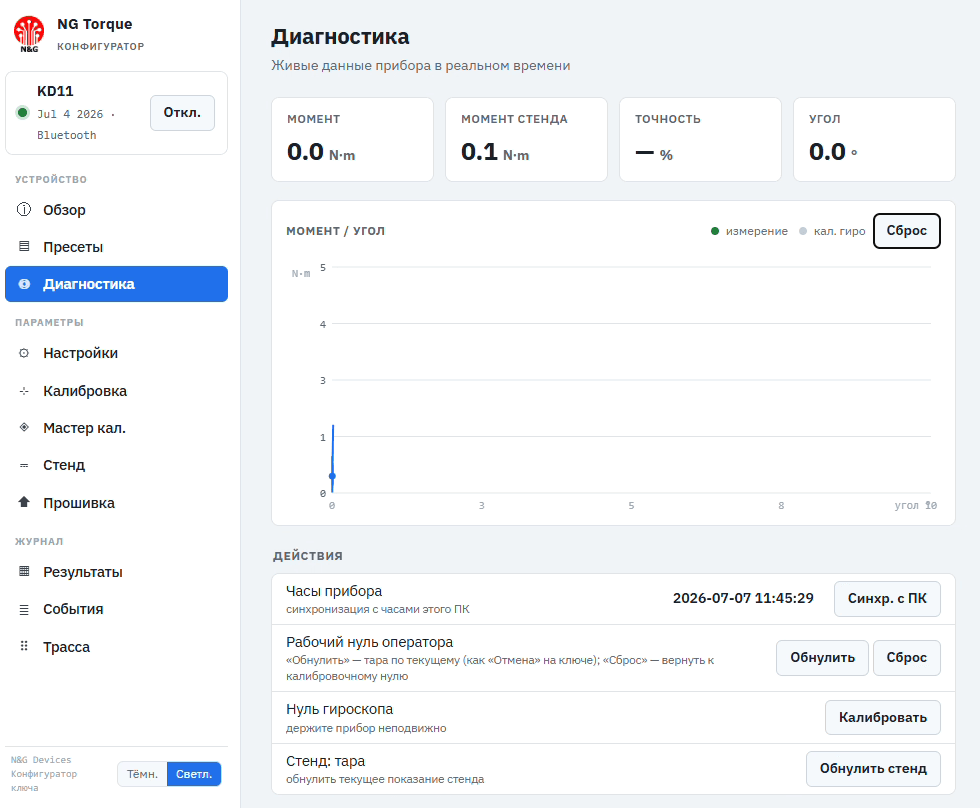

Конфигуратор
Настройка и данные — в браузере, без установки ПО
ПО уже встроено в ключ: подключаете по USB, Bluetooth или Wi-Fi, открываете в Chrome или Edge — и работаете офлайн. Пресеты, калибровка, прослеживаемость и интеграция с MES.
ПО встроено в ключUSBBluetoothWi-FiChrome / Edge · офлайн
Преимущества производителя
Почему промышленные предприятия выбирают N&G
Шесть факторов, которые проверяют технологи и отделы закупок при выборе инструмента для серийной сборки.
Технологии нового поколения
Контроль момента и угла затяжки, запись кривой затяжки, датчики падения и удара, счётчики наработки. Настройка из браузера — ПО встроено в сам ключ, устанавливать ничего не нужно.
Поверка и метрология в РФ
Поверка и калибровка в аккредитованных центрах РФ по ГОСТ 8.052-2020 «Государственная поверочная схема для средств измерений крутящего момента». Методику и свидетельство о поверке предоставляем по запросу.
Интеграция в производство «под ключ»
Ключ — сервер Open Protocol: MES/SCADA подключается к нему по Wi-Fi напрямую, без шлюзов и посредников. Помогаем с пилотным внедрением, обучаем операторов, передаём документацию интеграции.
Цифровой контроль качества
История затяжек по операторам, сменам, узлам. Отчёты в CSV и выгрузка в систему контроля качества. Опора при разборе рекламаций и аудитах ОТК.
Отгрузка по 44-ФЗ и 223-ФЗ
Работаем с государственными и корпоративными закупками. ТКП с ОКПД2, прайс с реквизитами, опыт участия в тендерах, разнесение по позициям спецификации.
Российская сборка и 719-ПП
Сборка в РФ, поставка со склада — недели, а не месяцы. Ведём процедуру внесения в реестр Минпромторга — актуальный статус и документы предоставляем по запросу. Основание для преференций по 719-ПП.
Сравнение
Три поколения динамометрического инструмента
Куда движется контроль затяжки — и что даёт переход на подключённый инструмент. Без маркетинга — только факты.
| Параметр | Щелчковый ключ Механика | Электронный ключ Индикация | N&GПодключённый инструмент |
|---|---|---|---|
| Контроль момента | По уставке, без фактического значения | Цифровая индикация момента | Момент + угол, трасса затяжки |
| Точность | ±4 — 6 % | ±2 — 3 % | ±2 % |
| Результат операции | Не фиксируется | В памяти прибора | Журнал > 10 000, архив на SD, партии |
| Передача данных | — | Выгрузка по USB вручную | Wi-Fi, Open Protocol в MES — в реальном времени |
| Настройка | Механическая регулировка | Кнопками прибора или ПО с установкой | Конфигуратор в браузере — без установки ПО |
| Состояние инструмента | — | — | Датчики падения и удара, наработка, самотест |
| Развитие функций | — | В сервисном центре | Обновление прошивки из браузера |
Отрасли применения
Где используются ключи N&G
Шесть отраслей, где требуется точный, документируемый контроль момента затяжки. Под каждую — своя комплектация и опции интеграции.
Автомобилестроение
Сборка двигателей и трансмиссий, затяжка колёсных болтов, монтаж подвески. Контроль момента для критичных узлов.
ДвигателиТрансмиссииКолёсные болтыПодвеска
Авиастроение и обслуживание ВС
Сборка планера, двигателей, тормозных систем. Технические осмотры и регламентные работы по бюллетеням производителя.
ПланерДвигателиТормозные системыРегламент
Машиностроение
Сборочные линии, конвейерное производство, ОТК. Серийная сборка узлов с контролем каждой операции и фиксацией в журнал.
СерийноеОТКСборкаMES
Энергетика
Сборка турбин, генераторов, фланцевых соединений. Регламентные работы на ТЭЦ, ГЭС, АЭС.
ТурбиныГенераторыФланцыРегламент
Железнодорожный транспорт
Производство и обслуживание локомотивов и вагонов. Сборка тележек, ходовой, тормозных систем. Депо и заводы.
ТележкиХодоваяТормозаДепо
Нефтегаз и сервис
Сборка узлов на оборудование добычи и переработки. Сервисные центры, ремонт компрессорных и насосных установок.
КомпрессорыНасосыФланцыСервис
Вашей отрасли нет в списке? Поможем подобрать решение под задачу.Обсудить задачу с инженером →

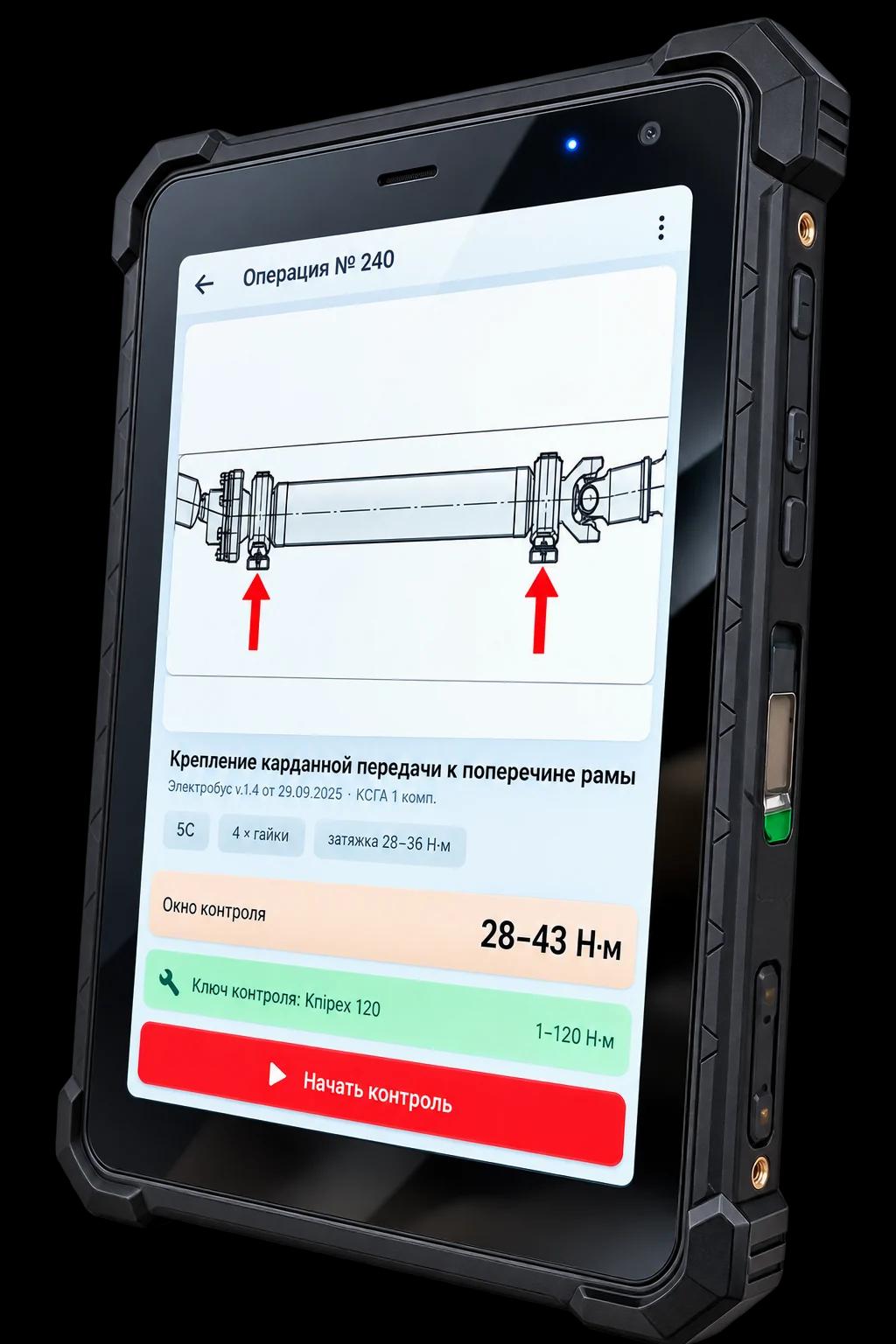

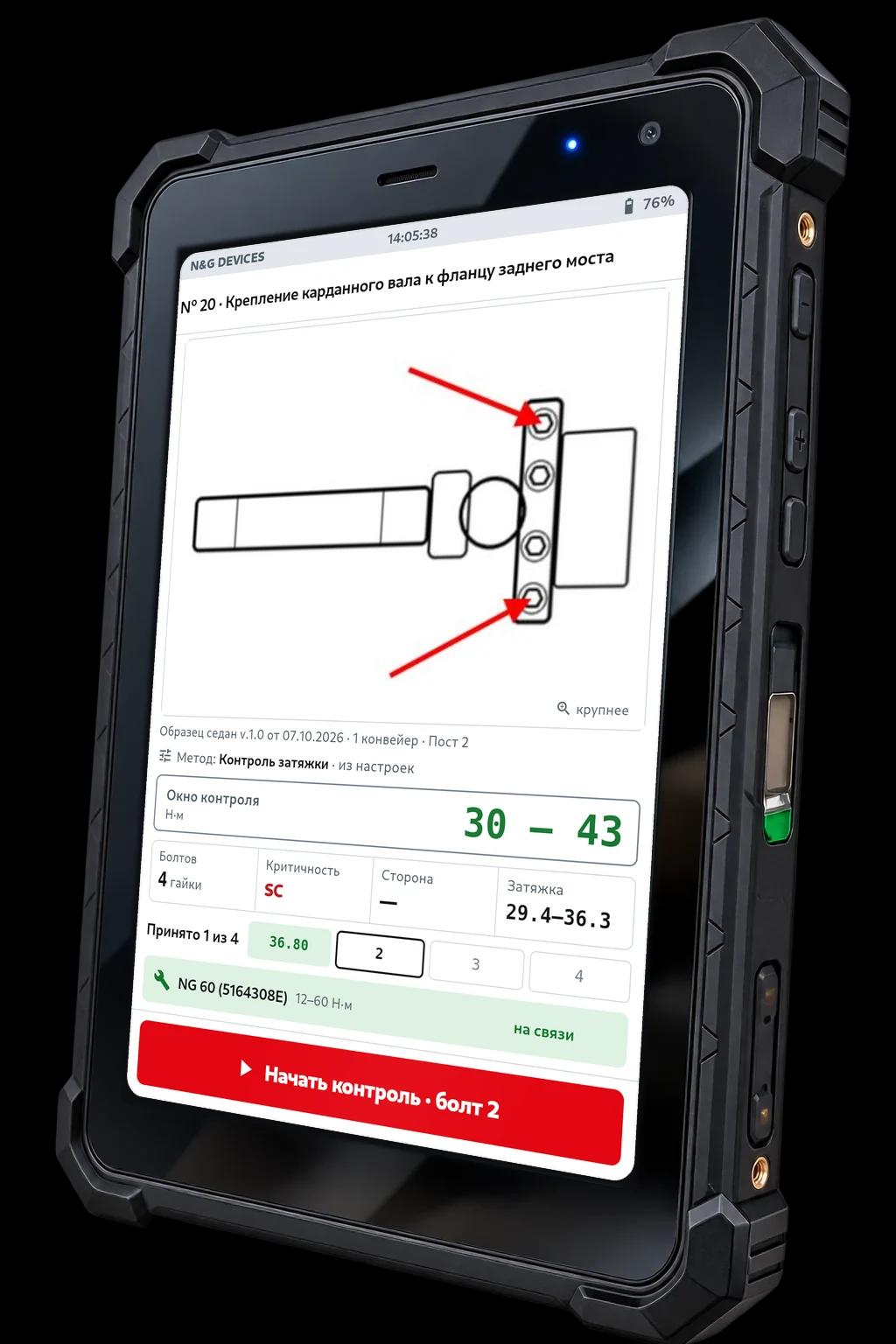

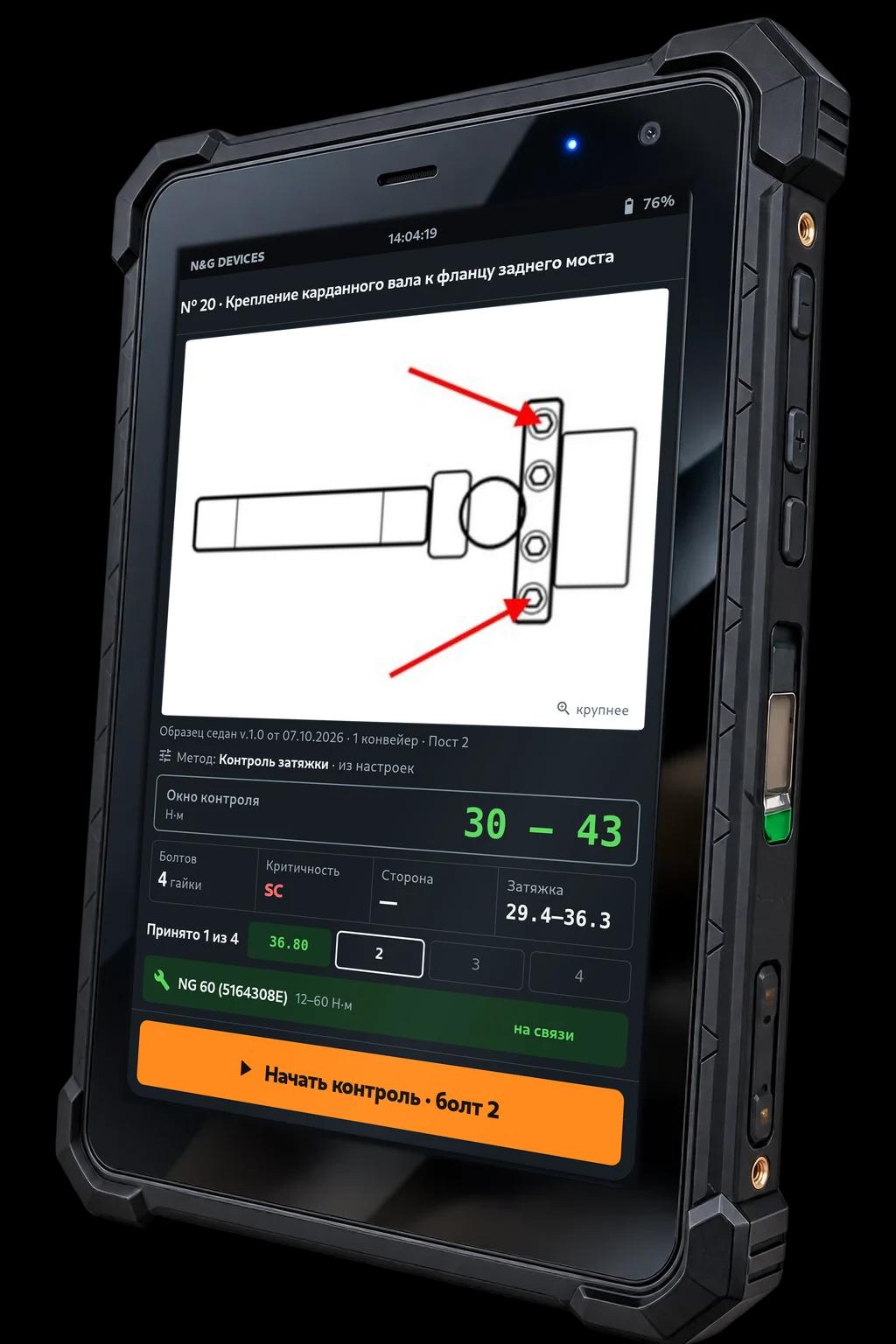

Автоматизация
Автоматизация сборочного производства
Комплексное решение для контроля качества и повышения эффективности производственных процессов.
Задачи производства
- Контроль силы затягивания соединений
- Правильность очередности операций
- Отслеживание качества работы оператора
- Установление причин брака при рекламациях
Решение N&G
- Автоматизация сборки резьбовых соединений
- Автоматический контроль момента затяжки
- Хранение данных обо всех операциях
- Интеграция с производственными системами
Ожидаемый эффект от цифрового контроля затяжки
+45 %
Производительность
Рост скорости сборочной линии
−60 %
Снижение брака
Минимизация человеческого фактора
100 %
Контроль качества
Прослеживаемость каждого соединения
−35 %
Сервисные расходы
Меньше гарантийных обращений
Оценочные значения — зависят от процесса, узла и исходного уровня автоматизации. Точный расчёт под ваш участок — по запросу.
Повышение эффективности
Контроль качества
Полная аналитика
Индустрия 4.0
Как мы работаем
От заявки до внедрения — четыре шага
Прозрачный процесс без посредников: вы работаете напрямую с производителем.
01
Заявка и задача
Вы оставляете запрос или описываете узел и требуемый момент. Уточняем условия эксплуатации и нужна ли интеграция с MES.
02
Подбор и ТКП
Подбираем модель и комплектацию, готовим технико-коммерческое предложение с ОКПД2 и реквизитами — до 1 рабочего дня.
03
Пилот и поставка
При необходимости — пилотный образец и тест на вашей линии. Поставка со склада в РФ, сроки 2–8 недель.
04
Поверка и поддержка
Поверка по ГОСТ 8.052, обучение операторов, методическая поддержка по интеграции и сервис в течение всего срока службы.
Технические характеристики
Полная спецификация серии N&G
Технические параметры серии. Для конкретной модификации точные значения указаны в паспорте изделия и коммерческом предложении.
Измерения
| Точность | ±2 % от показаний |
| Разрешение | до 0,005 Н·м (мин. диапазоны) |
| Измерение угла | Гироскоп, авто-ноль угла (ZUPT) |
| Единицы измерения | Н·м · кгс·см · lb·ft · lb·in |
| Направление | По часовой / против часовой стрелки |
| Дисплей | Цветной IPS 2.4″ с подсветкой |
Конструкция
| Материал корпуса | Авиационный алюминий, карбон |
| Покрытие | Никель |
| Класс защиты | IP54 |
| Присоединительный размер | 1/2″ · 3/4″ (по модели) |
| Назначенный срок службы | 3 года и более |
Питание
| Аккумулятор | Съёмный Li-Ion 21700 |
| Зарядное устройство | В комплекте |
| Автоотключение | Через 5 минут бездействия |
| Индикатор заряда | Есть |
Функциональность
| Режимы работы | Слежение · Момент+Угол · КалКонтроль |
| Пресеты | Целевой момент, допуски ±, предсигнал, угол |
| Партии | Счётчик болтов, отчёт по партии |
| Сигнализация | Зуммер и цветовая индикация: предсигнал · цель · перегруз |
| Контроль состояния | Датчики падения и удара, счётчики наработки |
Интерфейсы и связь
| Подключение к ПК | USB Type-C (диск + COM-порт) |
| Беспроводная связь | Wi-Fi · Bluetooth (BLE) |
| Протокол интеграции | Open Protocol — ключ работает как сервер |
| Совместимость | MES · SCADA · системы контроля качества |
Данные и диагностика
| Конфигуратор | Встроен в ключ, в браузере по USB или Bluetooth — без установки ПО |
| Журнал результатов | > 10 000 операций + архив results.csv на SD-карте |
| Экспорт | CSV (результаты) · JSON (пресеты) |
| Самотест | Датчики, часы, память, батарея, SD-карта |
| Паспорт прибора | Класс точности, дата и срок следующей калибровки |
| Обновление прошивки | Из браузера — вычислитель и радиомодуль |
Полная спецификация модификации — в паспорте изделия и ТКП.Запросить паспорт по конкретной модели →

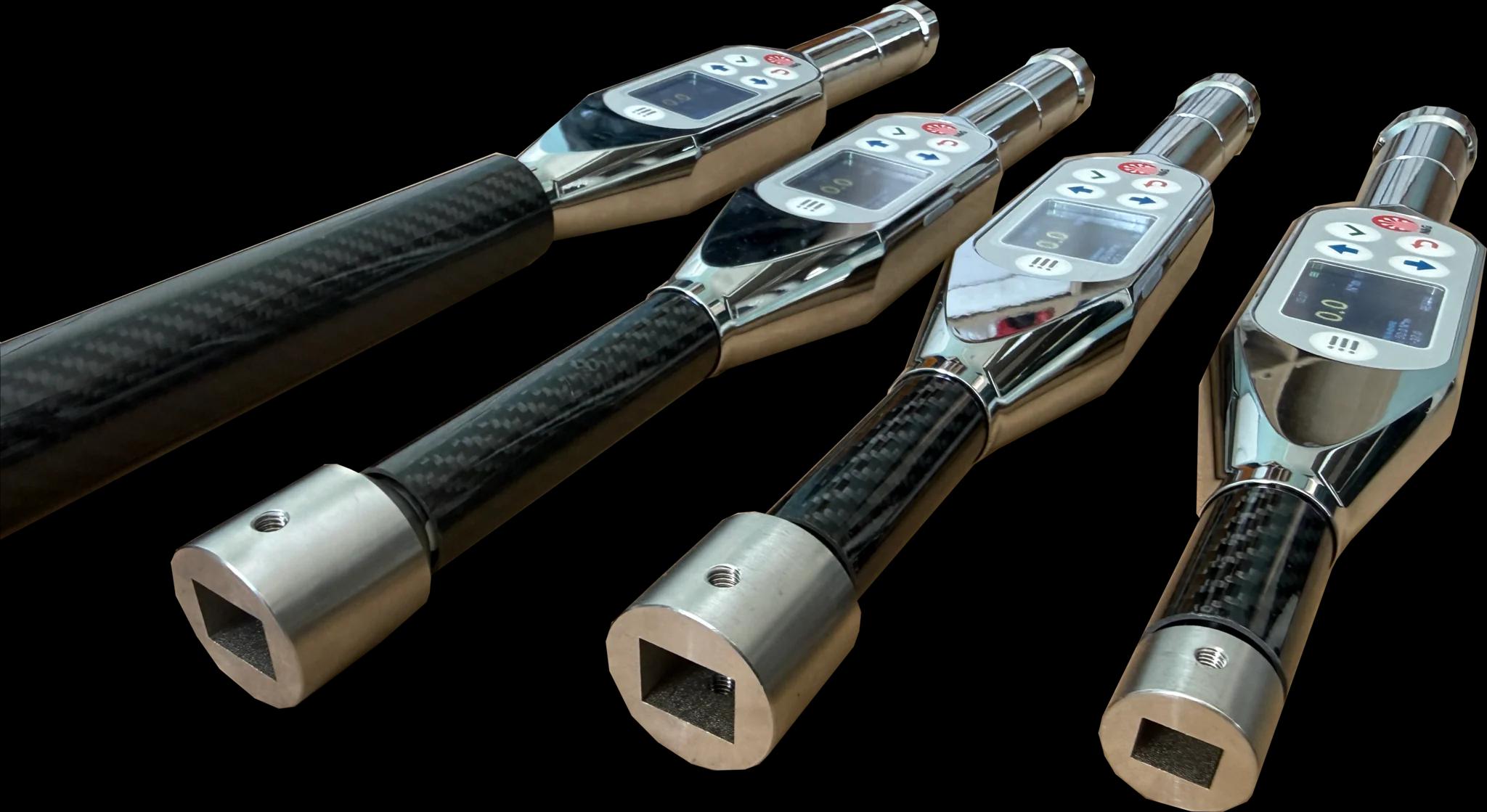

Галерея
Продукция и применение
Фотографии динамометрических ключей N&G — модельный ряд и применение на производстве.
Вопросы и ответы
Что чаще всего спрашивают инженеры и закупки
Не нашли ответ? Напишите нам — инженер ответит на конкретный вопрос по вашему узлу.
Поверка и калибровка выполняются в аккредитованных центрах РФ по ГОСТ 8.052-2020 «Государственная поверочная схема для средств измерений крутящего момента». Методику и свидетельство о поверке предоставляем по запросу.
Функционально ключи NG — инструмент верхнего сегмента: момент + угол, трасса затяжки, Open Protocol для MES, встроенный конфигуратор без установки ПО. При этом поверка и сервис — в РФ, поставка за недели, документация на русском и готовый ТКП с ОКПД2 для 44-ФЗ / 223-ФЗ.
Ключ работает как сервер Open Protocol — отраслевого стандарта подключения затяжного инструмента. MES/SCADA подключается к ключу по Wi-Fi напрямую, без шлюзов, и получает результат каждой затяжки в реальном времени. Передаём документацию интеграции и помогаем с пилотным внедрением.
Никакого. Конфигуратор встроен в сам ключ: подключаете ключ по USB (прибор определяется как диск) или по Bluetooth, открываете страницу в Chrome или Edge и работаете офлайн: пресеты, настройки, калибровка, диагностика, обновление прошивки. Установка программ и лицензии не требуются.
Да. Гироскопический датчик угла с автонулём (ZUPT) позволяет вести затяжку по схеме «момент + доворот на угол» и записывать кривую затяжки (трассу) каждой операции — для ответственных резьбовых соединений.
В конфигураторе есть мастер калибровки: многоточечная калибровка, работа с калибровочным стендом и экспорт калибровочного сертификата, плюс самотест всех узлов прибора одной кнопкой. Поверка при этом выполняется в аккредитованных центрах РФ по ГОСТ 8.052.
Прямо из браузера через встроенный конфигуратор — обновляются и вычислитель, и модуль связи. Образ прошивки проверяется прибором перед применением. С обновлениями ключ получает новые функции без визита в сервис.
Типовые модели — 2–8 недель, со склада в РФ. Работаем по 44-ФЗ и 223-ФЗ: прайс с реквизитами, разнесение по позициям спецификации, опыт участия в тендерах.
Да. Если стандартная модель не подходит по диапазону, разрешению или присоединительному размеру — проработаем специальное исполнение. Опишите задачу в заявке.
Гарантия 12 месяцев, обучение операторов, методическая поддержка по поверке и интеграции, сервис и запчасти в течение всего назначенного срока службы (3 года и более).
Цифровой контроль затяжки
Подключите затяжку к вашему производству — от пилота на линии до серии
Подберём модель под ваш узел, поможем с пилотным внедрением и пришлём ТКП с ОКПД2 и реквизитами — ответ до 1 рабочего дня.
Обратная связь
Запросите ТКП или подбор под задачу
Пришлём технико-коммерческое предложение с ОКПД2 и реквизитами, подберём модель по моменту и комплектации.
Ответ на запрос — до 1 рабочего дня
Телефон
+7 (904) 912-41-38
Email
info@ngdevices.comАдрес
г. Нижний Новгород
Реквизиты
ООО «Эн Энд Джи Девайсес»
ИНН 5263120730 · ОГРН 1165263050336
