Контроль затяжки критических соединений
Ключ измеряет момент и говорит «годно» или «брак». Планшет отвечает за остальное: какую работу делать сейчас, с каким допуском, сколько в ней болтов и на какой машине.
Собрать и проверить: разные задачи
Это два самостоятельных продукта. Их можно брать по отдельности.
Контроль остаточного момента без разборки соединения. Работает по каталогу операций с окном контроля, ведёт по болтам, пишет результат с VIN. Кому: ОТК, служба качества, участок доводки и ремонта.
Вы на этой страницеВыдаёт задания инструментам, ведёт сборку, хранит результат каждой затяжки и передаёт данные в MES/SCADA по Open Protocol. Кому: сборочный конвейер.
Подробнее о контроллереБез него норму держат в голове и в бумагах
Окно контроля приходит из каталога вместе с операцией и уходит в ключ. Ключ сам говорит «годно» или «брак» именно по этой операции.
Счётчик ведёт по болтам: «Болт 2 из 4». Годный результат принимается сам через две секунды, операция закрывается после последнего болта.
VIN сканируется сканером планшета или ключа. Каждая затяжка уходит в журнал с VIN, ключом, временем и вердиктом.
Если ключ пропал во время контроля, экран обводится красной рамкой и звучит голосовая тревога: результаты не записываются.
Смена проходит на четырёх экранах

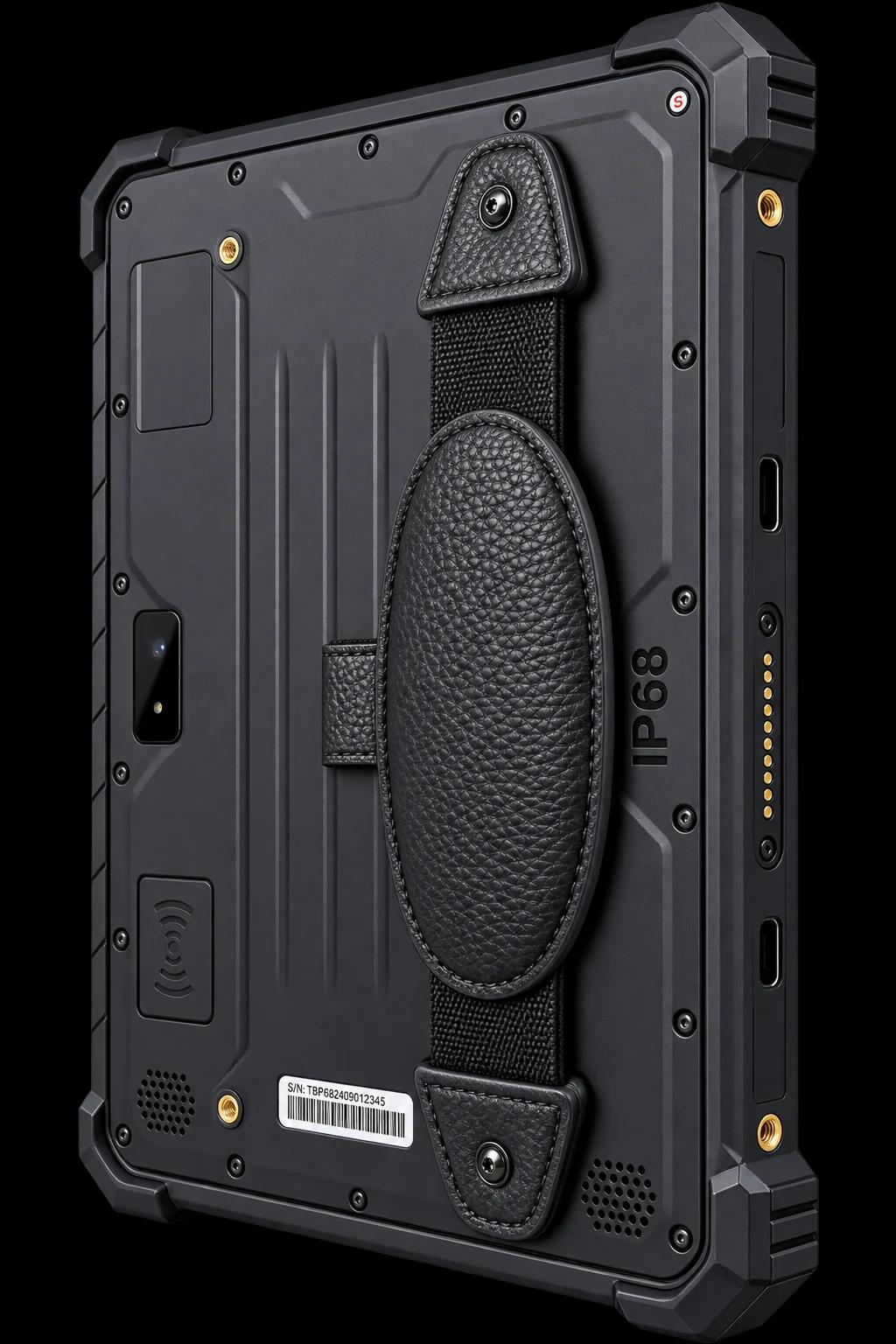

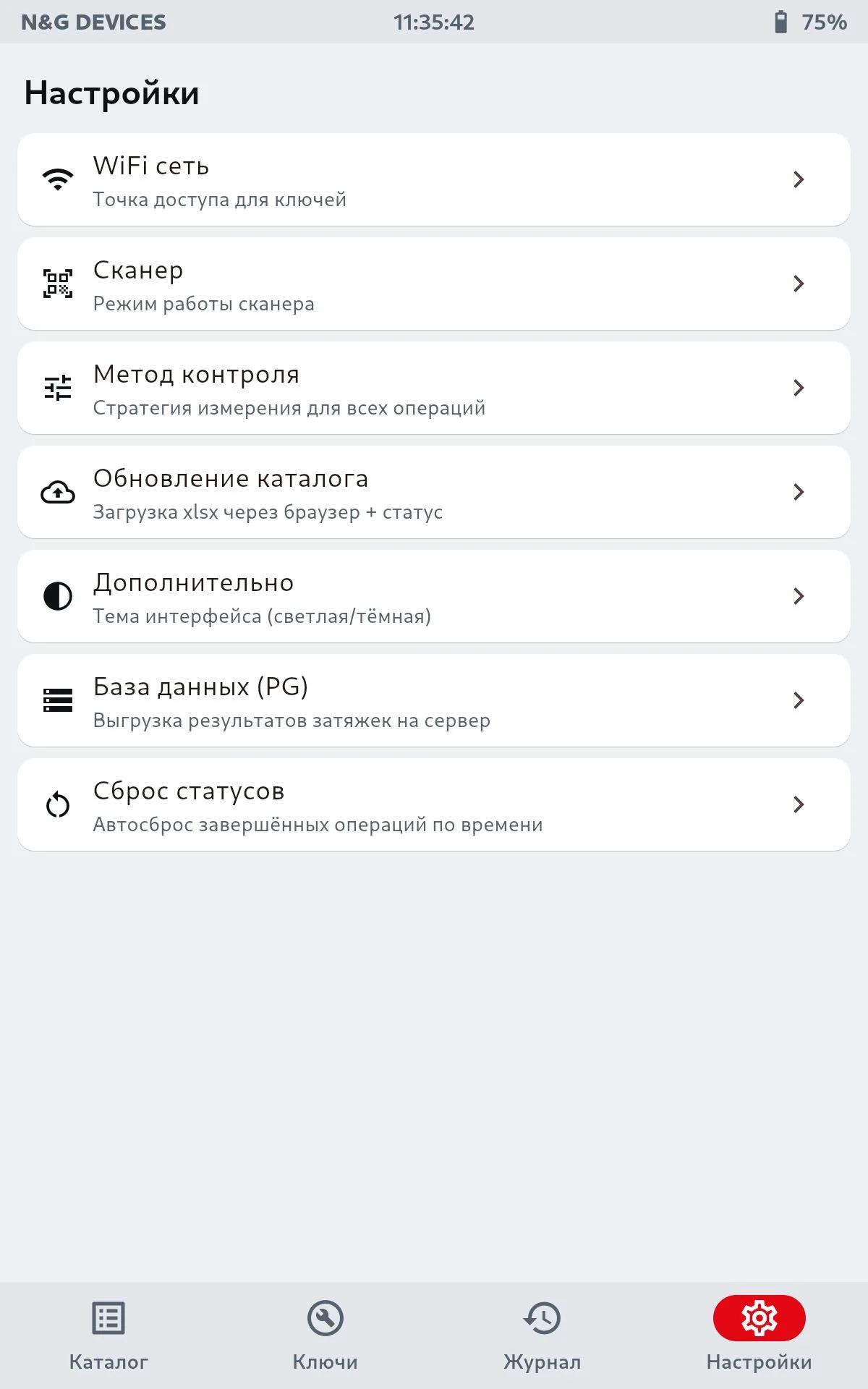

Крупный шрифт и большие кнопки рассчитаны на работу в перчатках. Настройки нужны мастеру при установке, а механику в смене не нужны.

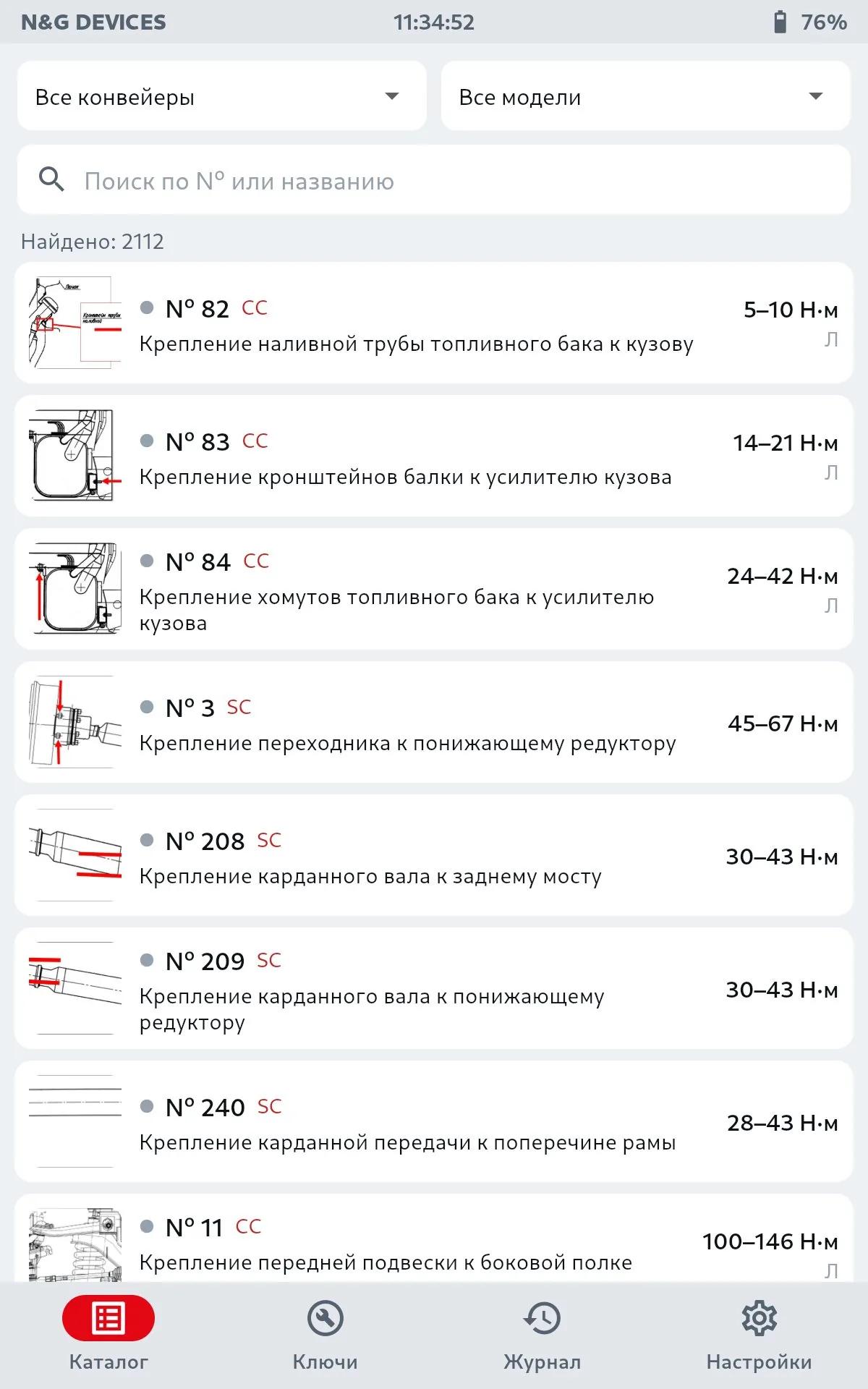

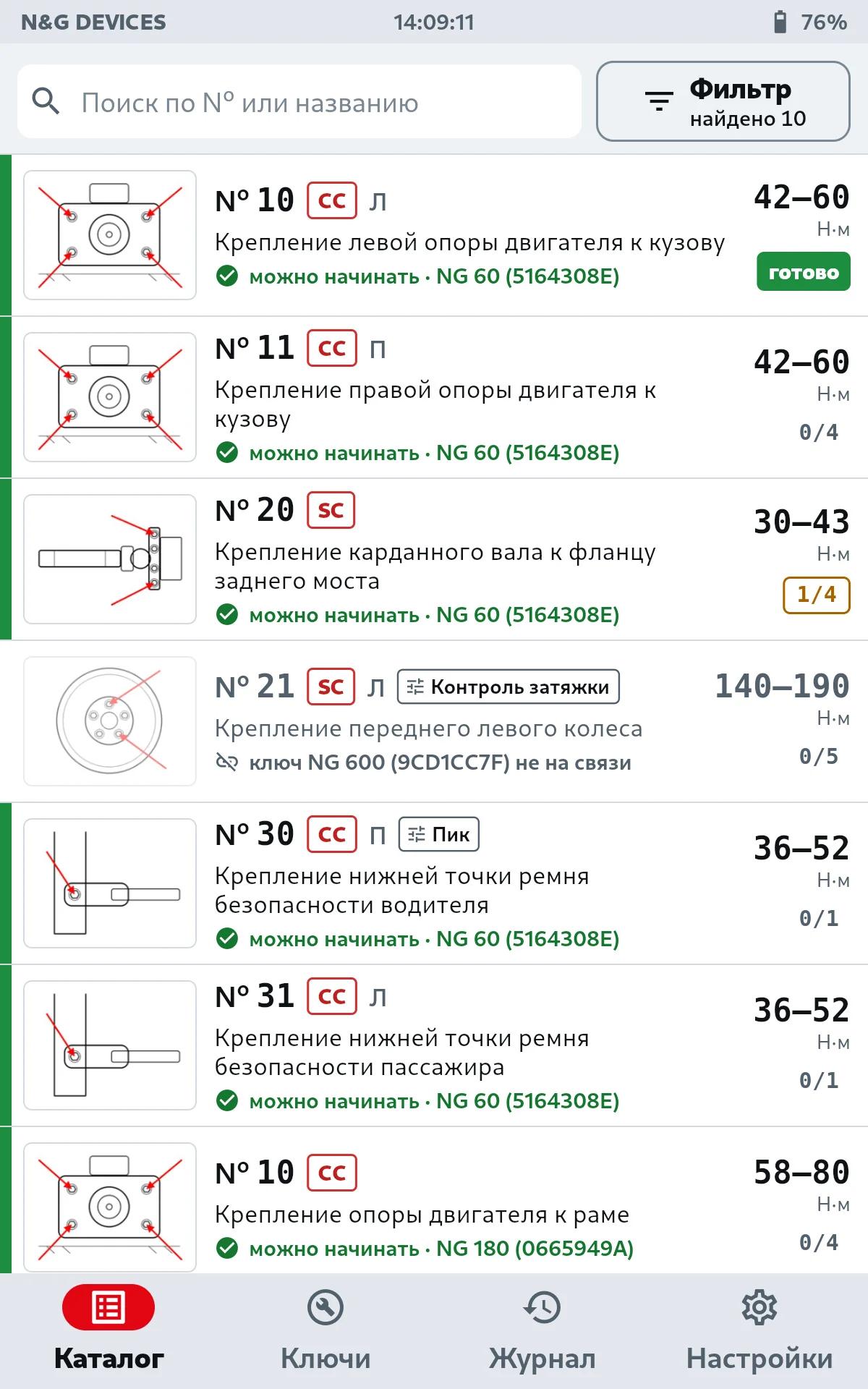

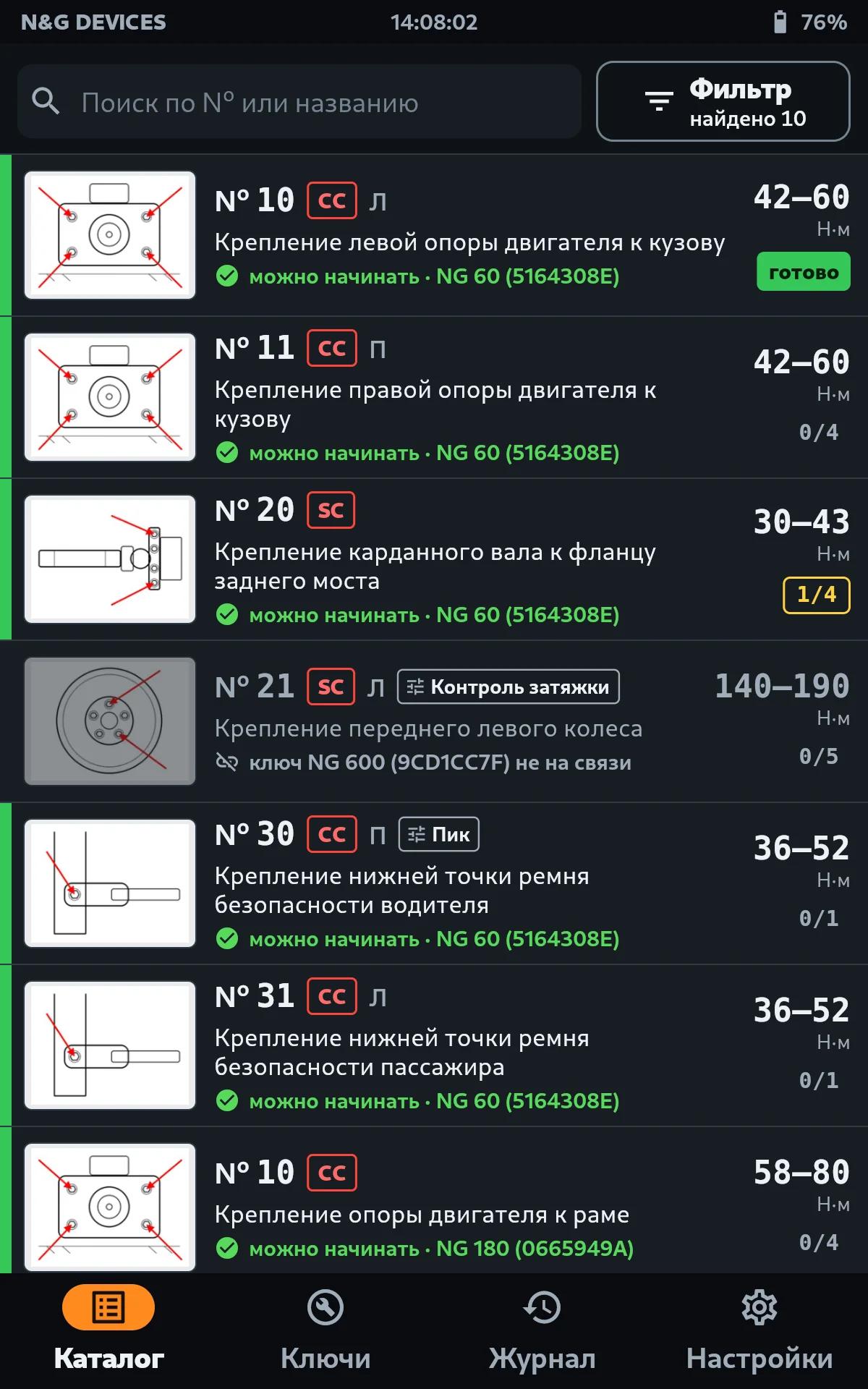

Работы загружаются из Excel вместе с эскизами. Зелёная полоса у строки: подходящий ключ на связи, можно начинать.

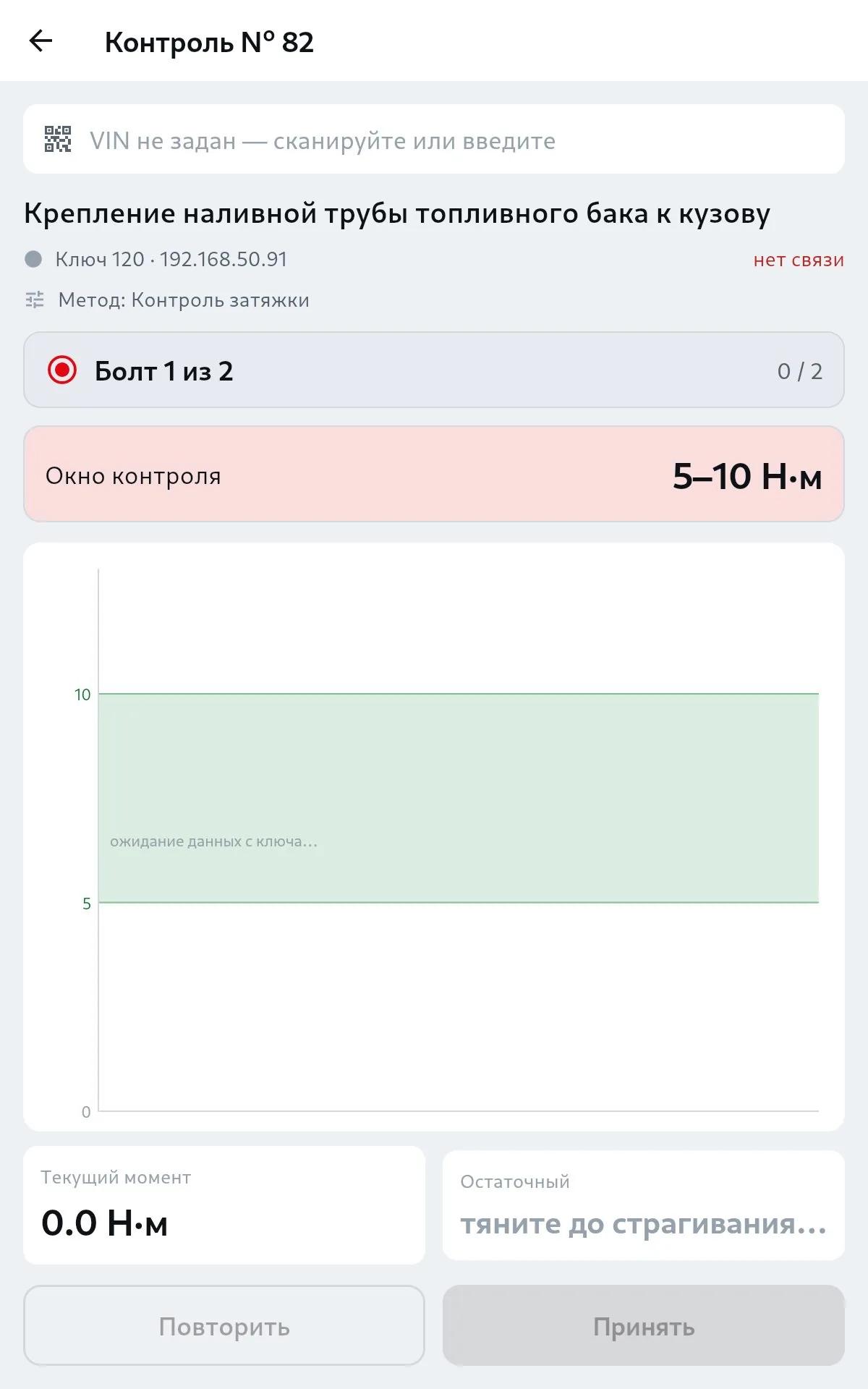

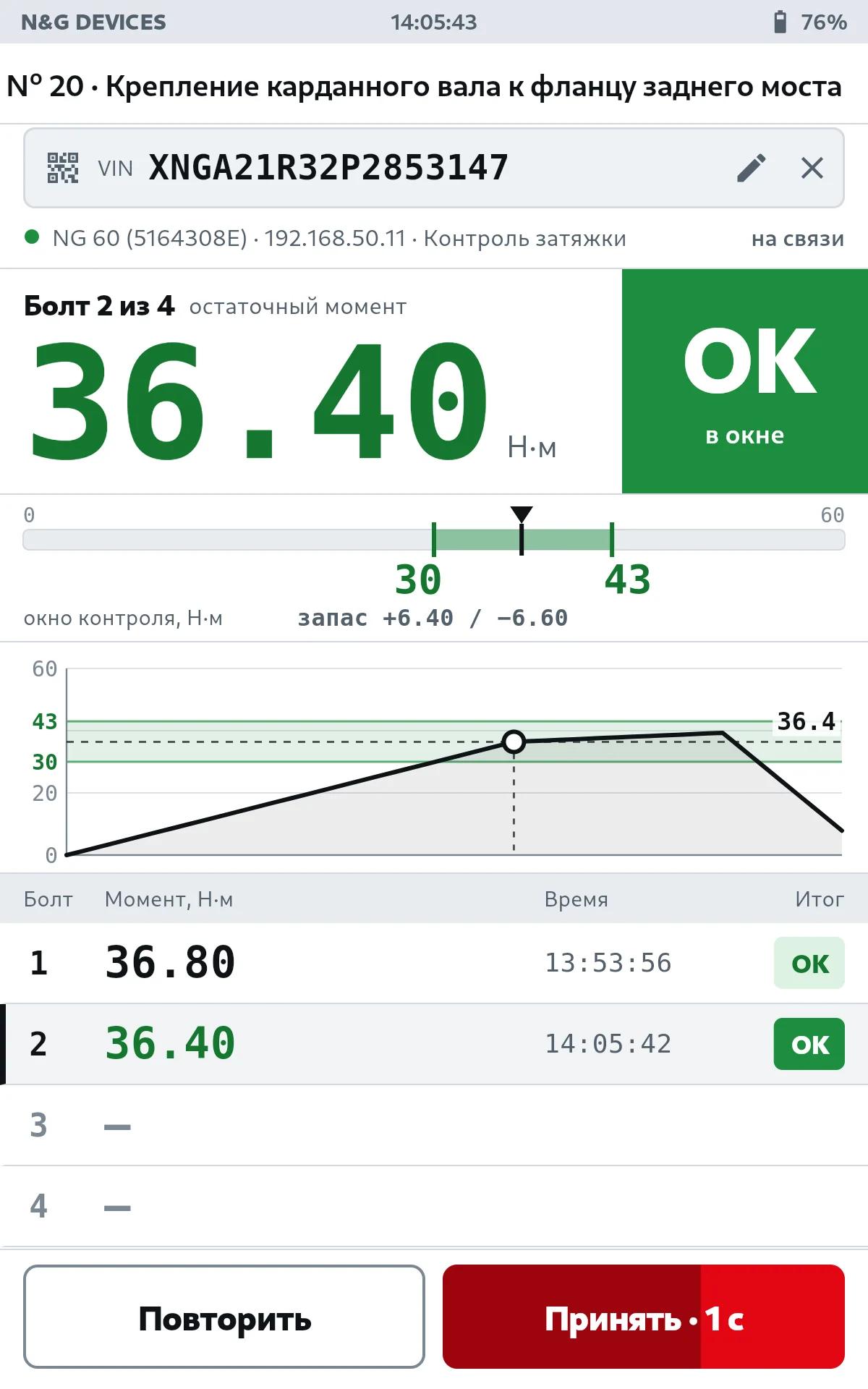

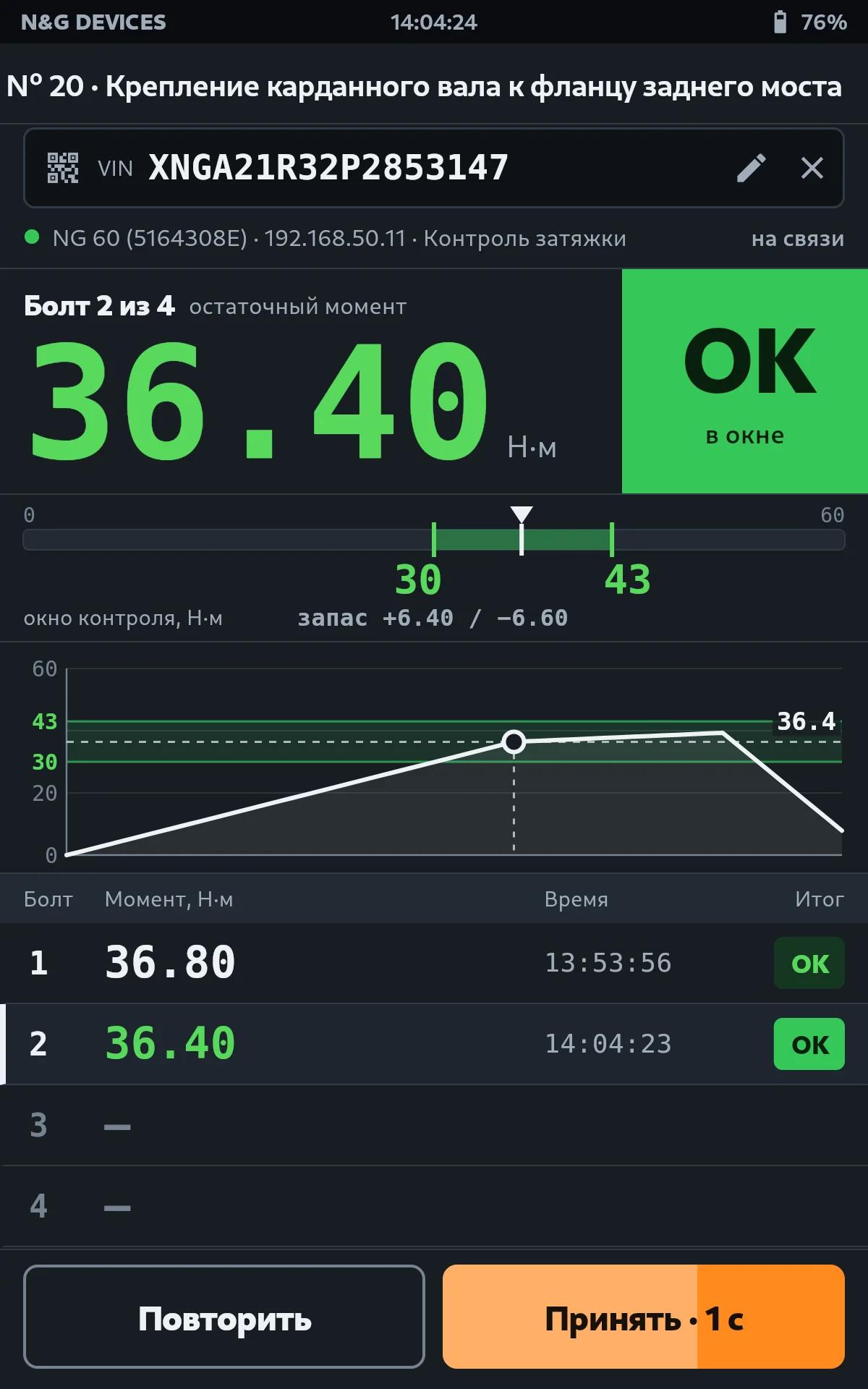

Остаточный момент крупно, шкала окна контроля и вердикт. Годный результат принимается сам через 2 с.

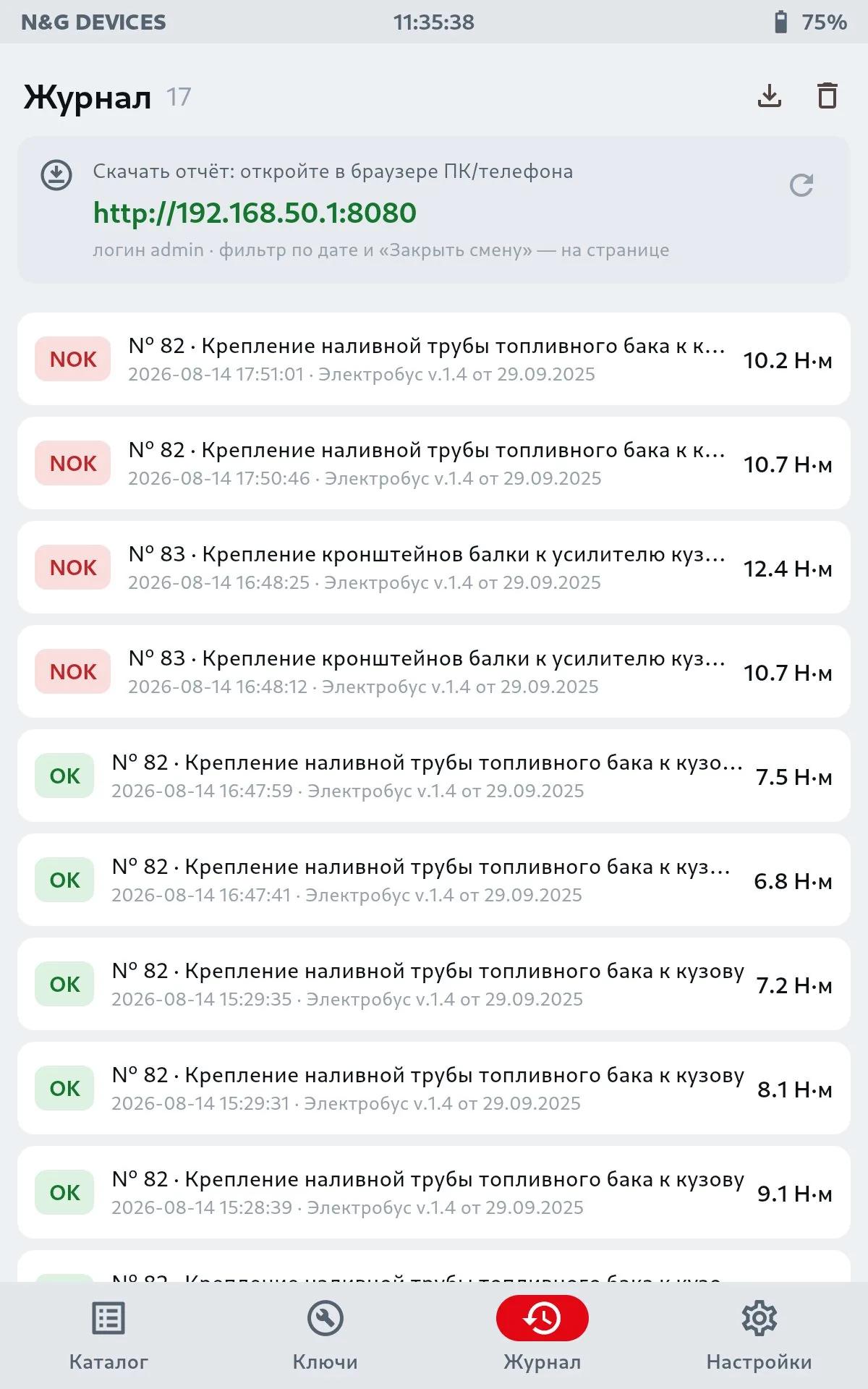

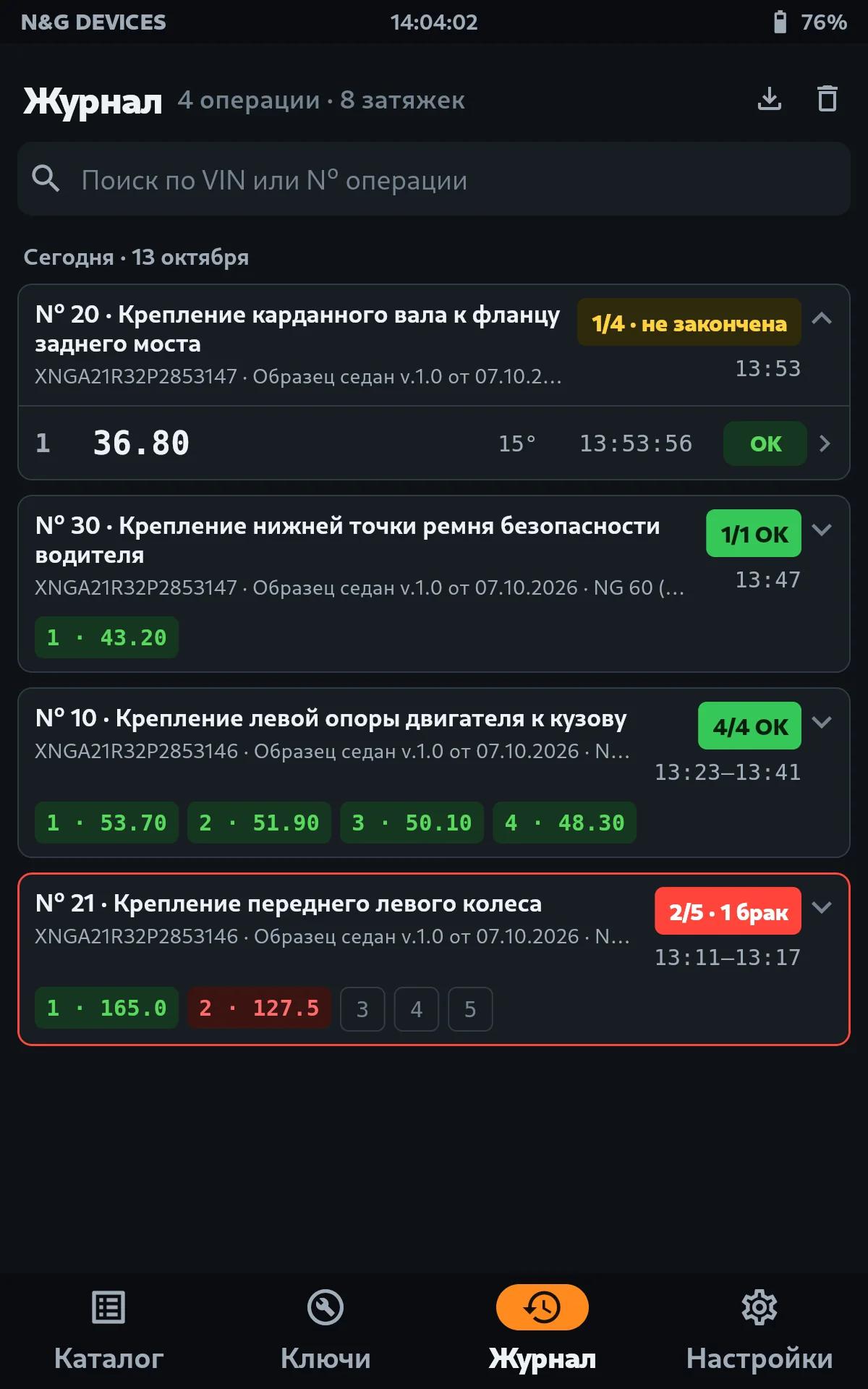

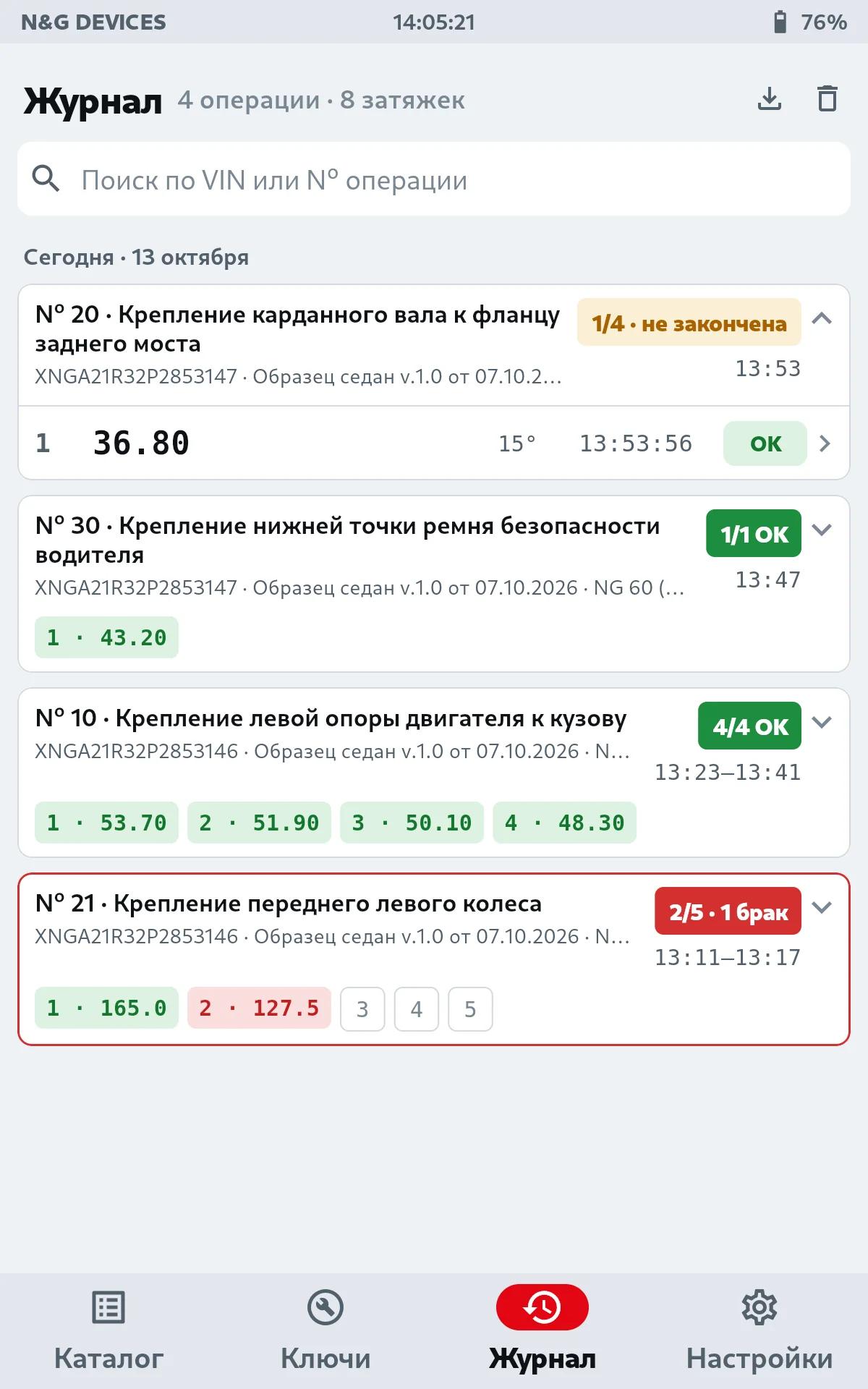

Операции по машинам, каждый болт с отметкой OK / NOK, ключом и VIN. Отчёт за любые даты в браузере.

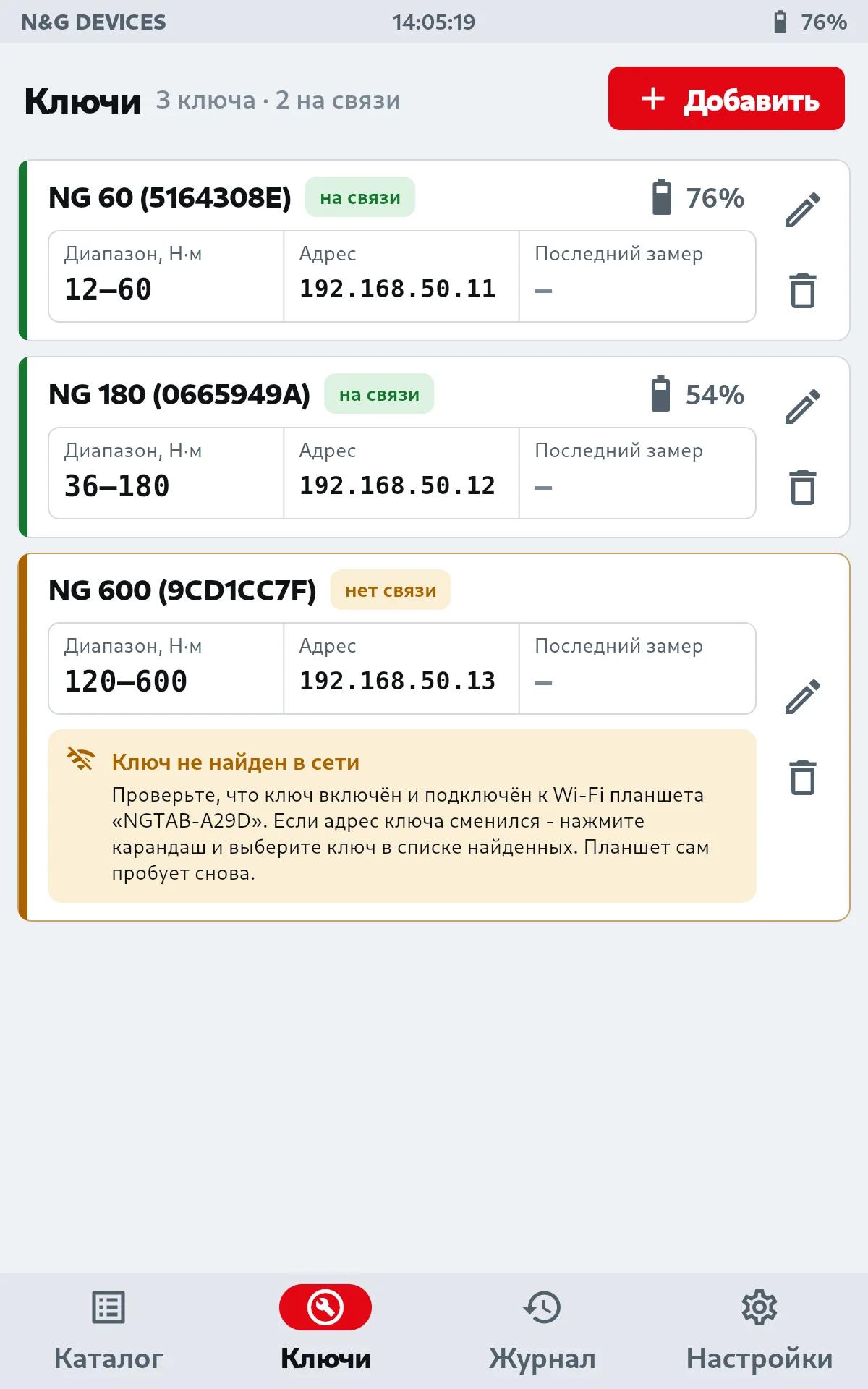

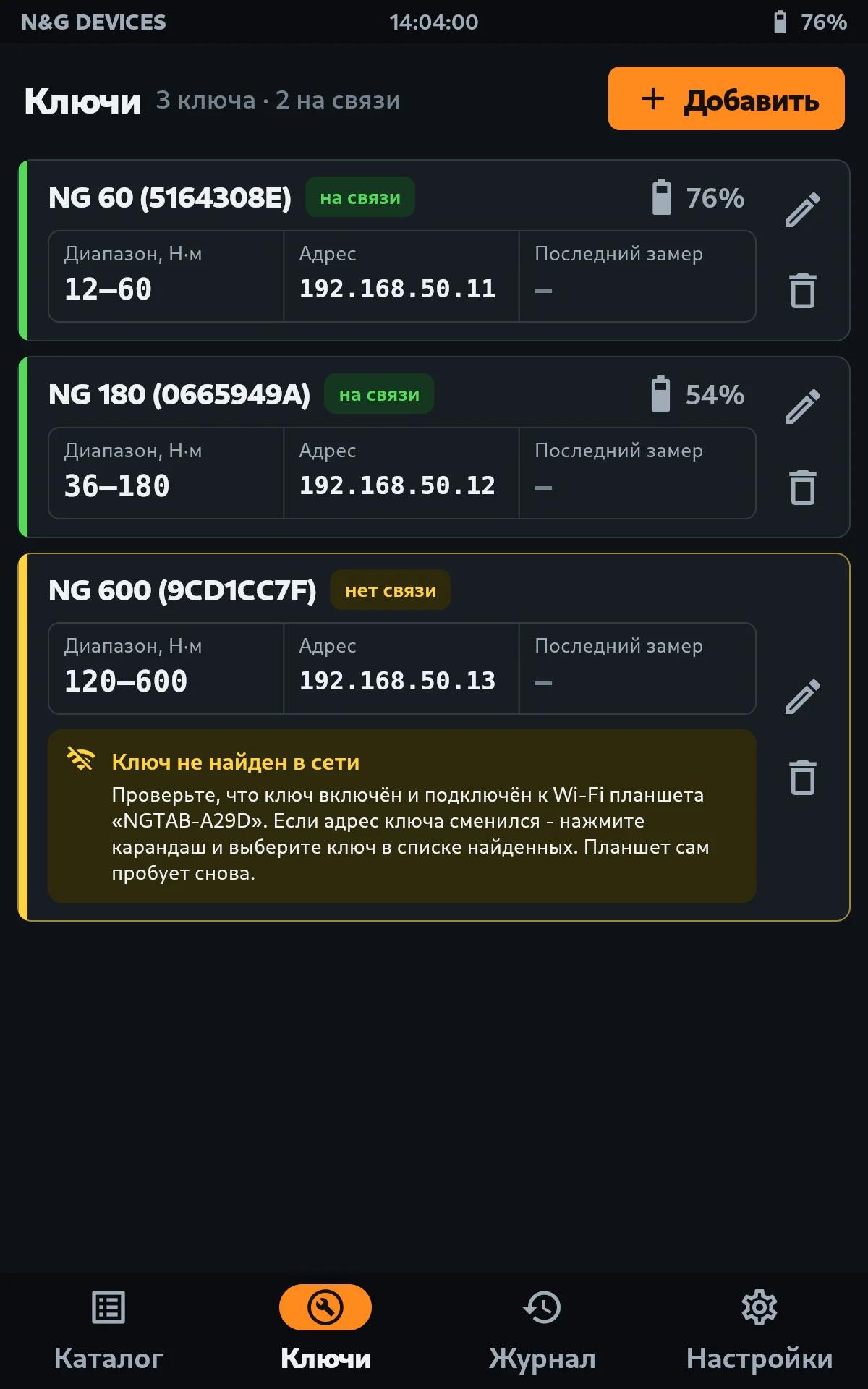

Связь, заряд и диапазон каждого ключа. Если связи нет, планшет пишет, что проверить.
Четыре шага на каждое соединение
- 1Найти операцию
Поиск по номеру или названию, код со сканера или «Фильтр»: выполнение, ключ на связи, конвейер, модель.
- 2Начать контроль

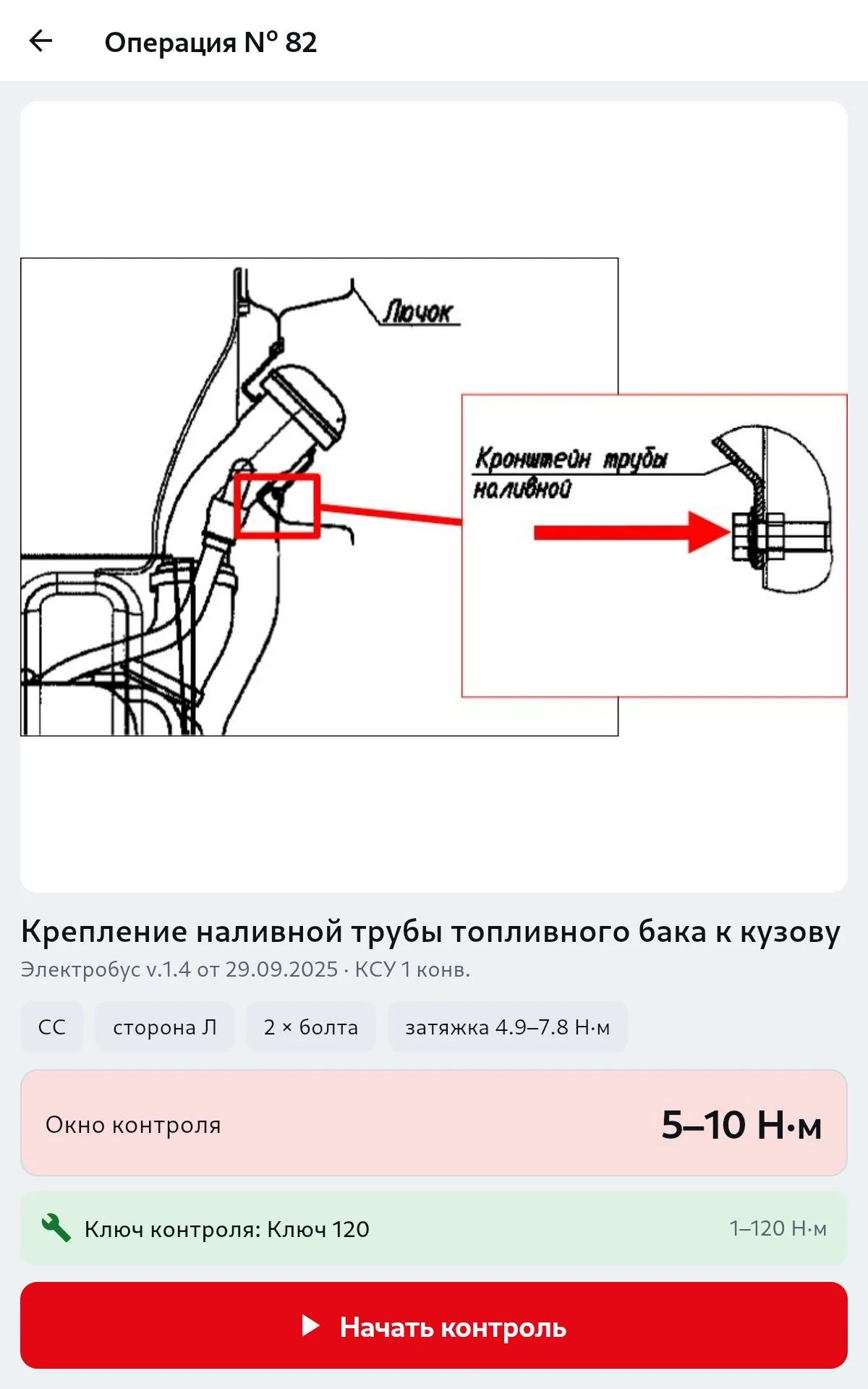

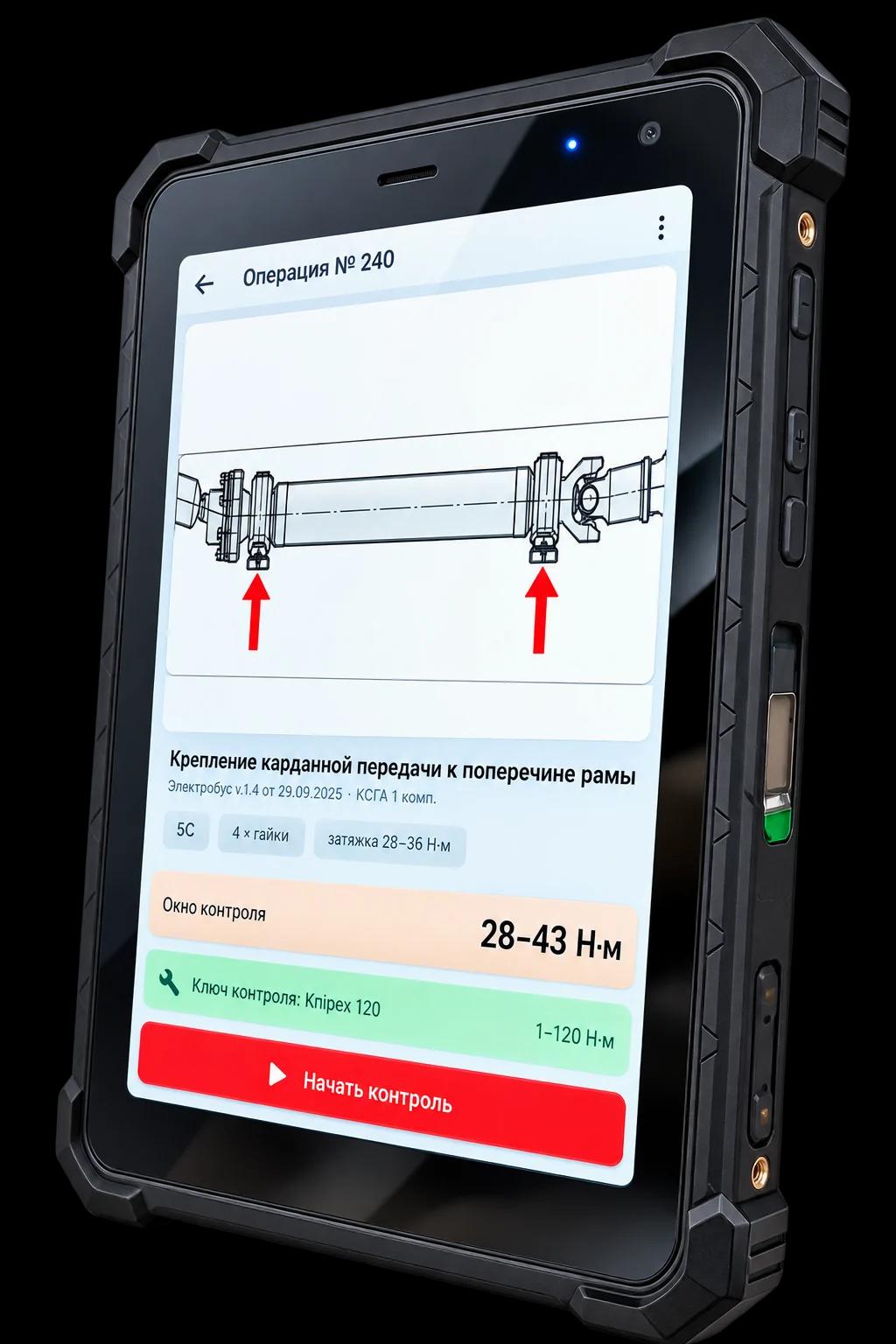

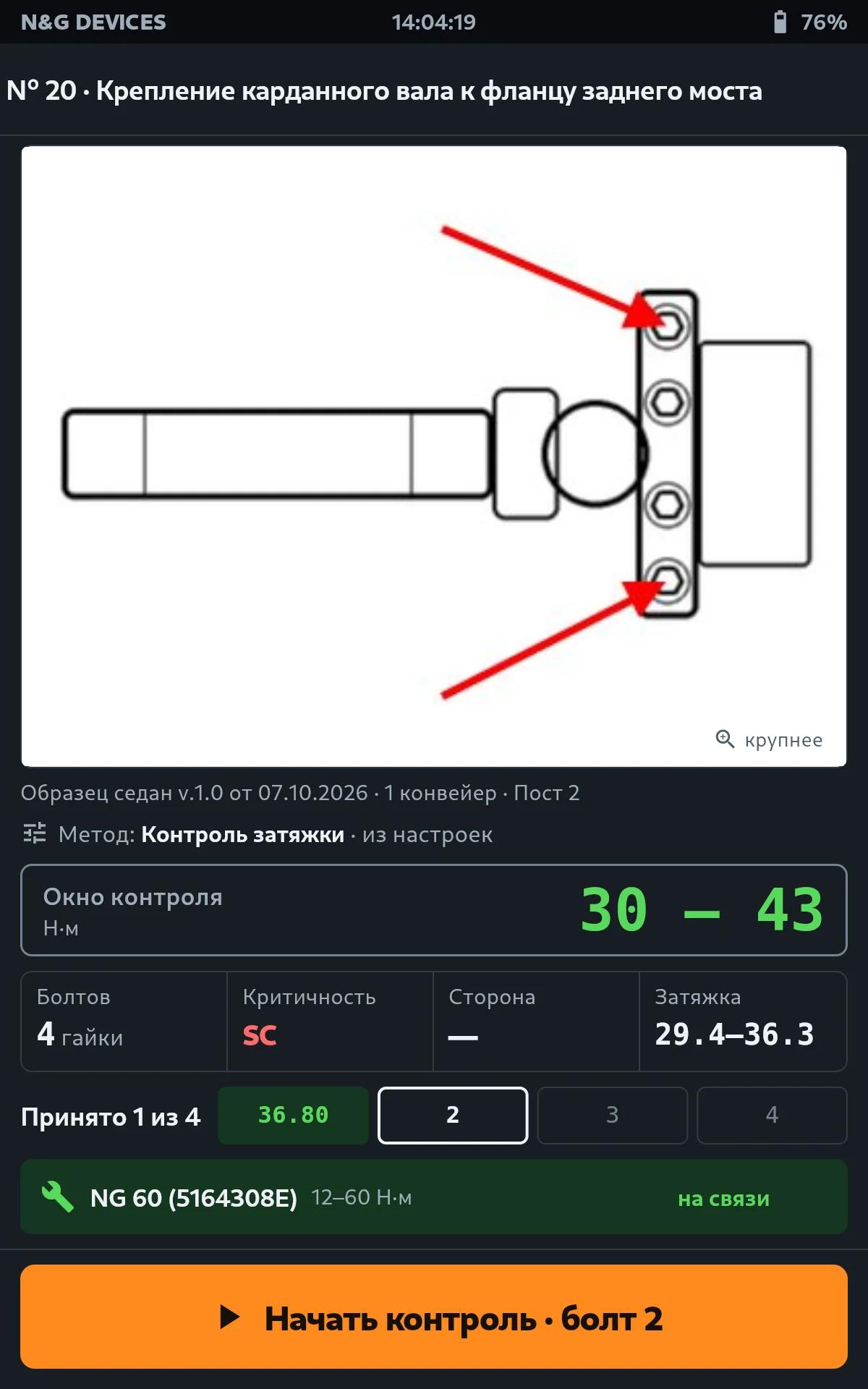

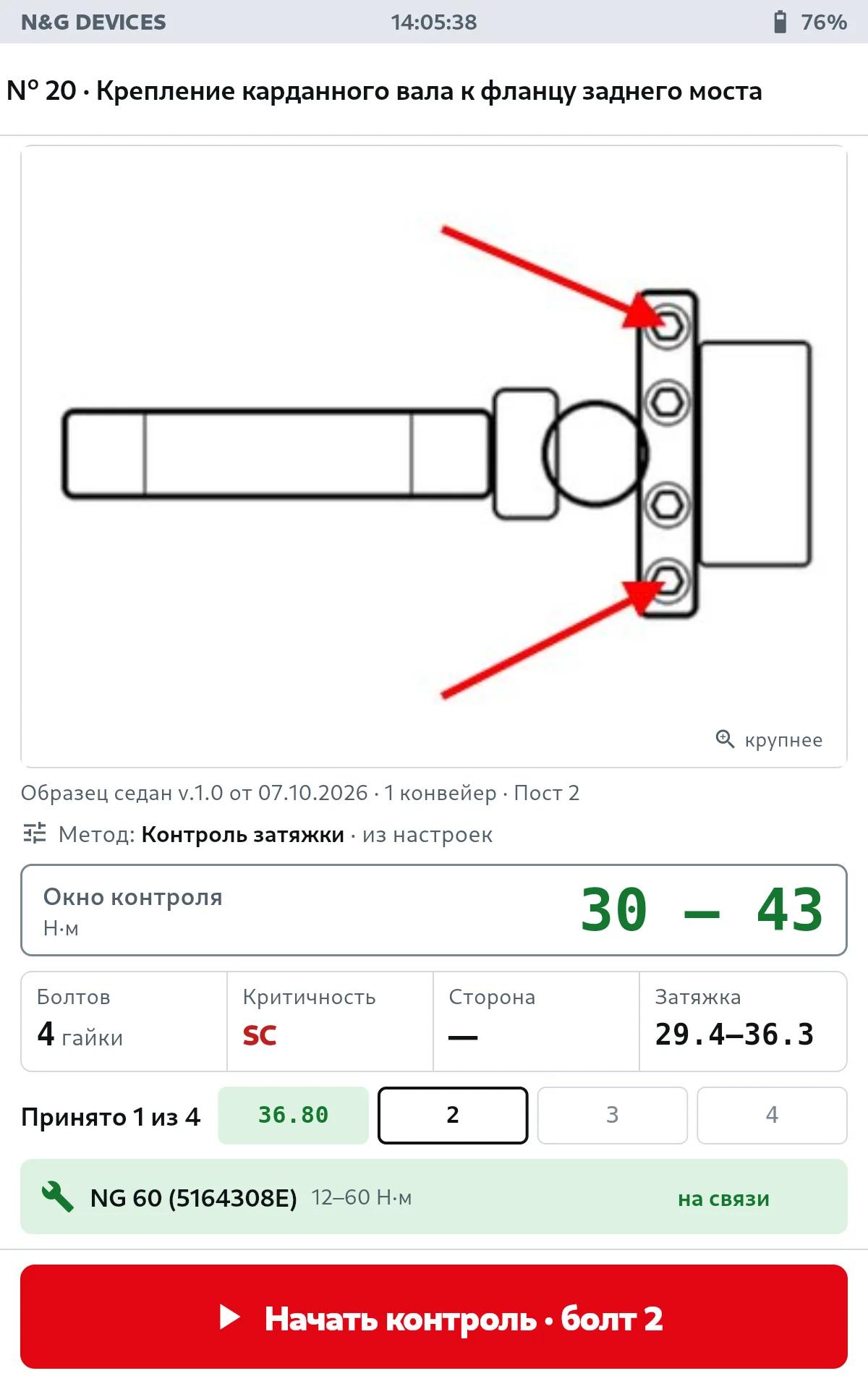

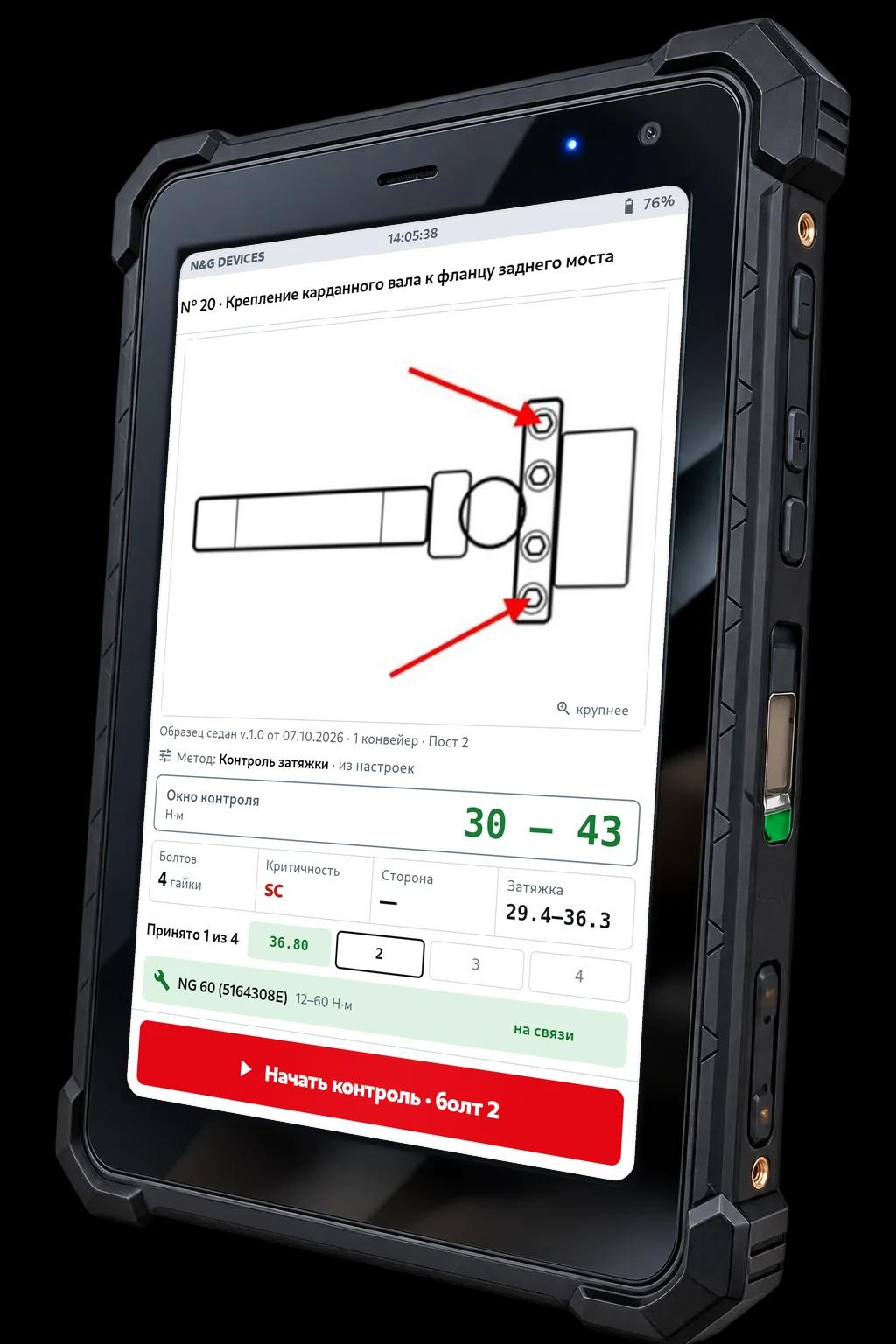

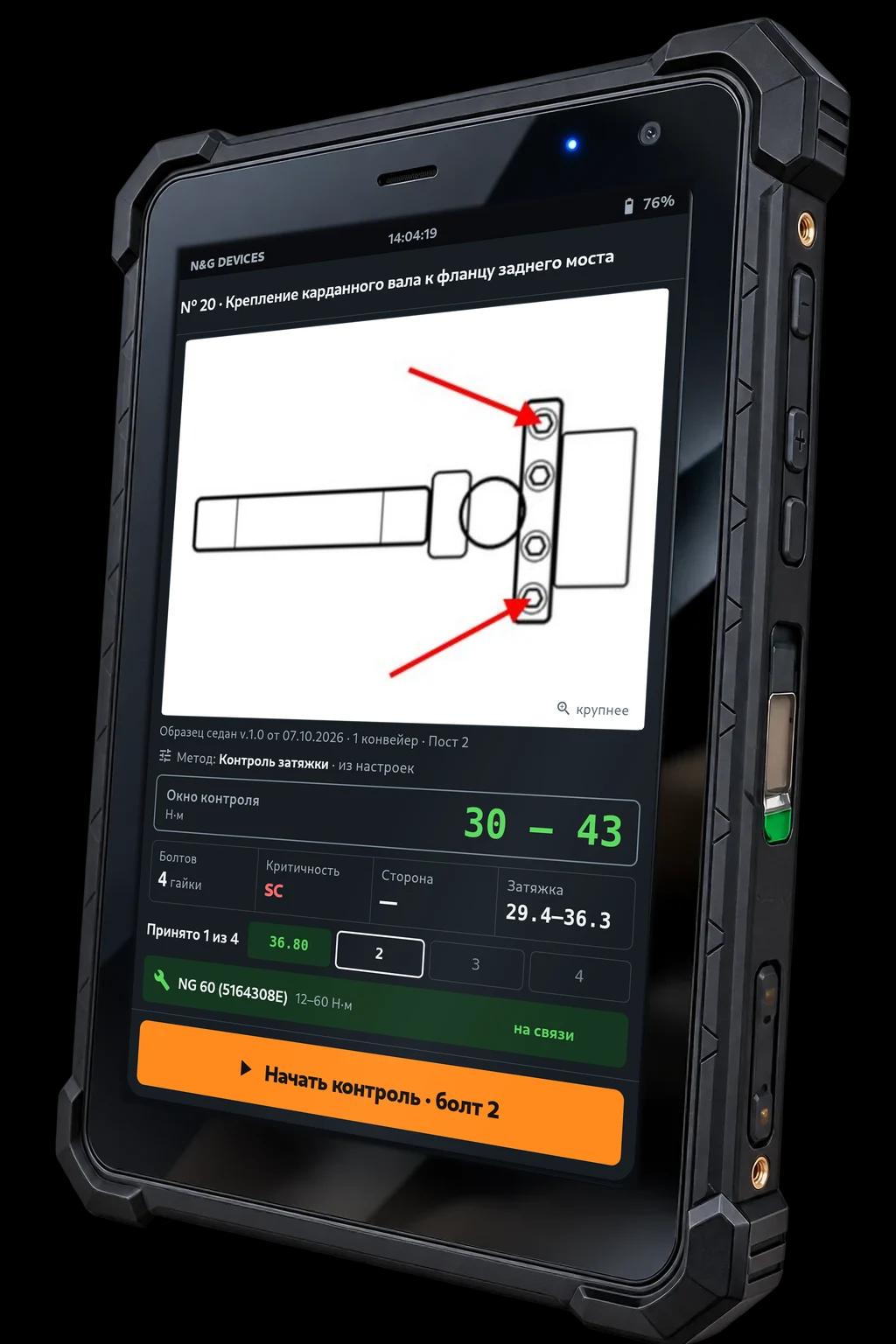

Карточка показывает эскиз, окно контроля и подобранный ключ. VIN сканируется или вводится вручную.
- 3Проверить соединение
Плавно тянуть около трёх секунд, пока болт не стронется. Ключ сам запоминает момент и пикает, планшет рисует кривую.
- 4Принять
Результат в окне принимается сам через две секунды и остаётся на экране, в таблице болтов появляется строка. Брак записывается кнопкой «Принять брак».
Ключ, планшет и база данных
Ключ измеряет и сравнивает с допуском. Планшет хранит список работ, ведёт механика и раздаёт ключам свою сеть. База данных предприятия сохраняет результаты. Механик работает с первыми двумя, третья работает сама.
Списки операций с эскизами загружаются через браузер с ноутбука или телефона. Устанавливать программы не нужно.
Формат файла и образецПланшет раздаёт свою сеть Wi-Fi. Новый ключ подключают по коду с его экрана: сеть и адрес планшет передаст сам.
По рабочему диапазону ключа и окну контроля операции. Отметки выполнения сбрасываются по расписанию в начале смены.
CSV за любые даты и «Закрыть смену» в браузере, выгрузка каждой затяжки в PostgreSQL предприятия.
Новая версия ставится сама, когда планшетом не пользуются. Если не запустилась, планшет вернёт прежнюю.
Операции без окна контроля проверяются осмотром: критерий на экране, кнопки «Соответствует» и «Не соответствует», итог в журнале.
Весь рабочий цикл по шагам
От включения планшета и подключения ключа до отчёта за смену, со снимками всех экранов. Написано для механика: специальной подготовки не требуется, достаточно уметь нажимать на экран и работать динамометрическим ключом. Для мастера есть отдельный раздел о настройках.

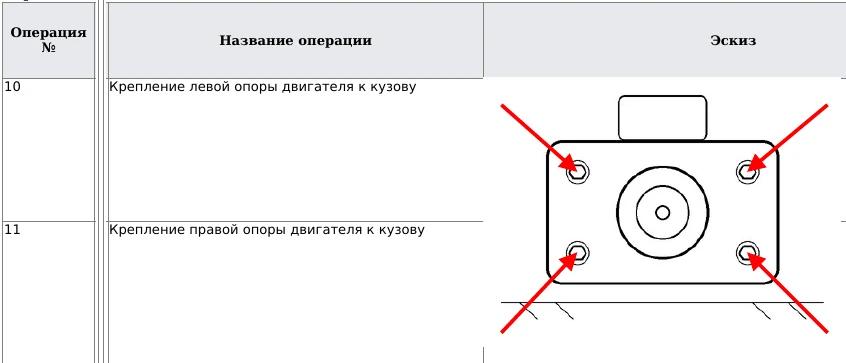

Каталог операций из ваших таблиц Excel
Для тех, кто ведёт списки критических соединений. Какие столбцы заполнять, куда вставить эскиз со стрелками, где указать окно контроля, как разложить файлы по папкам и загрузить их в планшет. Что планшет проверяет при загрузке и как исправить частые ошибки.
