Пост сборки

1Общие сведения

Руководство описывает работу исполнителя и мастера на посту сборки резьбовых соединений. Порядок сборки изделия изложен в разделах 5–8.

1.1 Назначение разделов

Разделы 1–9, 11 и 12 предназначены для исполнителя и мастера. Раздел 10 предназначен для мастера участка и настройщика: пост, исполнители, линия и MES, сеть, каталог.

1.2 Условия начала работы

• пост включён, открыта вкладка «Пост»;
• ключи добавлены в разделе «Ключи», заряжены и на связи;
• каталог операций для собираемых изделий загружен в пост;
• исполнитель внесён в список исполнителей поста.

2Состав поста

2.1 Компоненты

2.2 Момент затяжки и проходы

Для каждой операции каталог задаёт окно момента затяжки, цель: середина окна. Пост передаёт окно и цель в ключ, ключ подаёт сигнал на цели и оценивает затяжку. При затяжке в несколько проходов (например, 30 %, 70 % и 100 %) все болты операции затягиваются сначала на первый проход, затем на следующий.

3Начало работы

3.1 Разделы программы

Ввод номеров и ПИН выполняется экранной клавиатурой: она открывается при касании поля.

3.2 Монитор

• Во время сборки монитор не тускнеет и не гаснет. После сборки изделия или прерывания сборки при простое монитор приглушается, затем гаснет.
• Погасший монитор включают касание экрана, движение мыши или сканирование. Первое касание только включает монитор и не нажимает кнопок.
• Сроки приглушения и гашения, яркость монитора задаются в настройках поста (раздел 10).

3.3 Кнопка питания

4Ключи

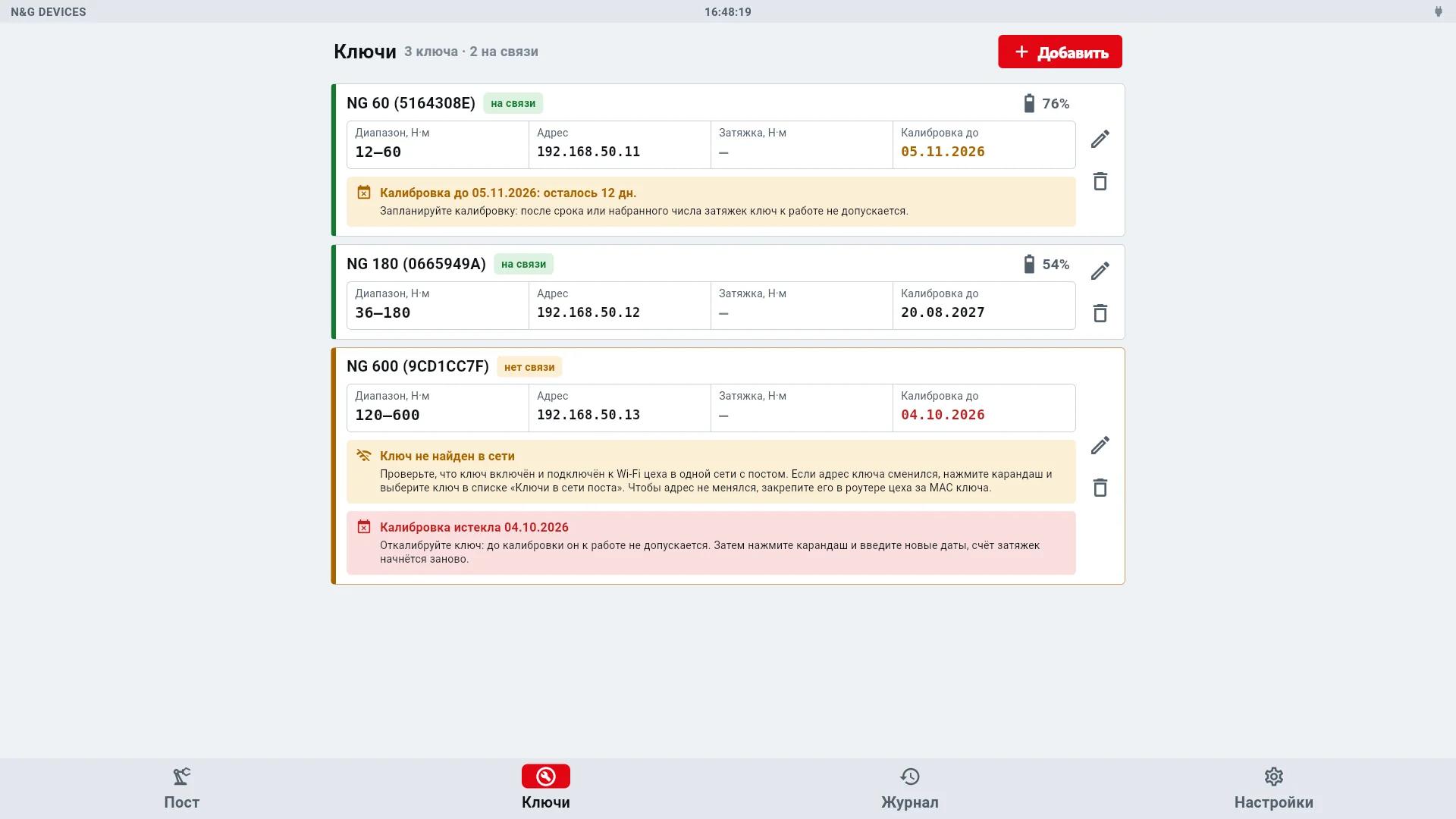

4.1 Список ключей

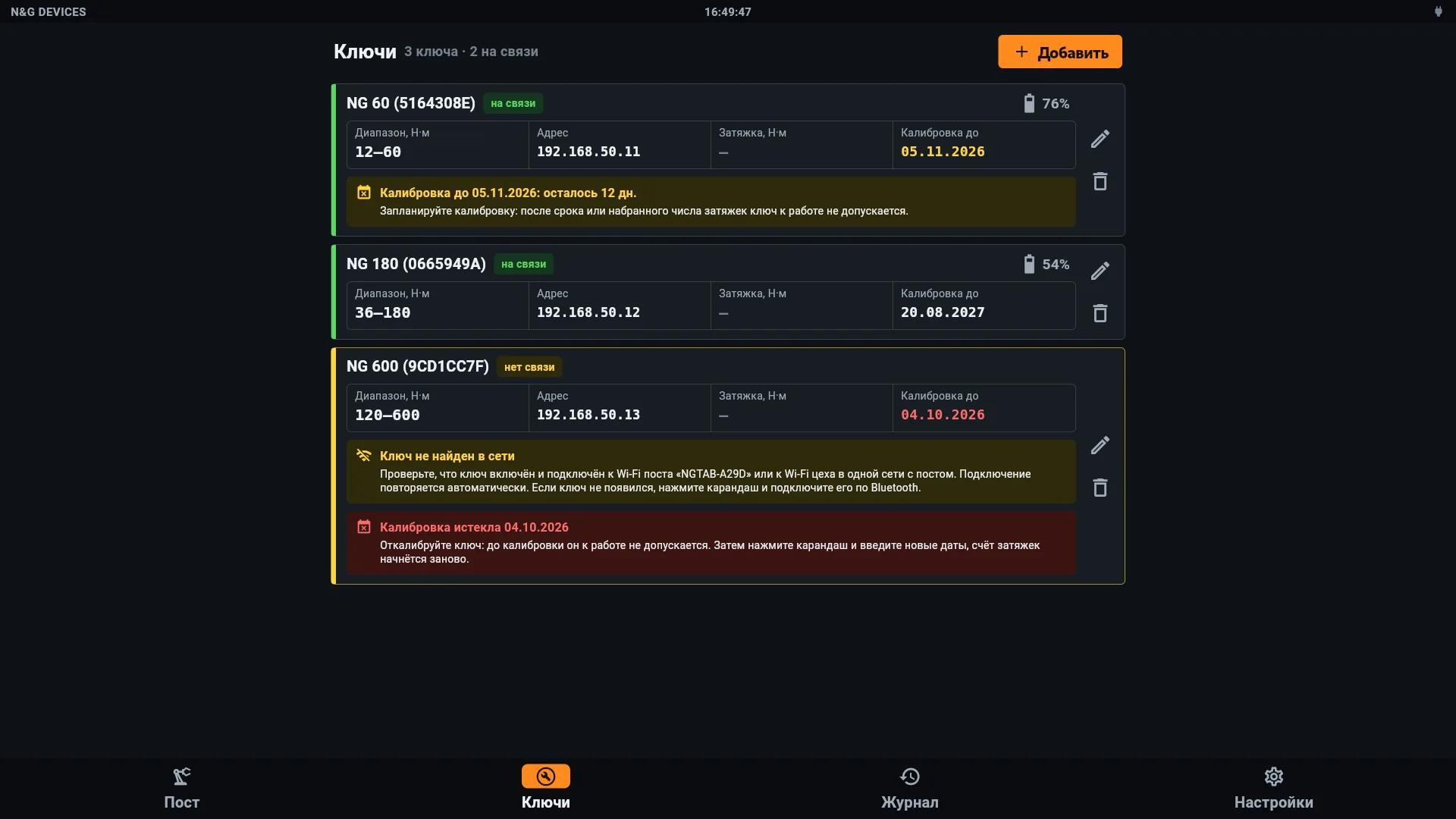

Вкладка Ключи содержит ключи поста. Для каждого ключа указаны связь, заряд, рабочий диапазон, адрес, последняя затяжка и срок калибровки. Под карточкой ключа выводятся предупреждения: калибровка истекает, калибровка истекла, ключ не найден в сети.

4.2 Подключение нового ключа

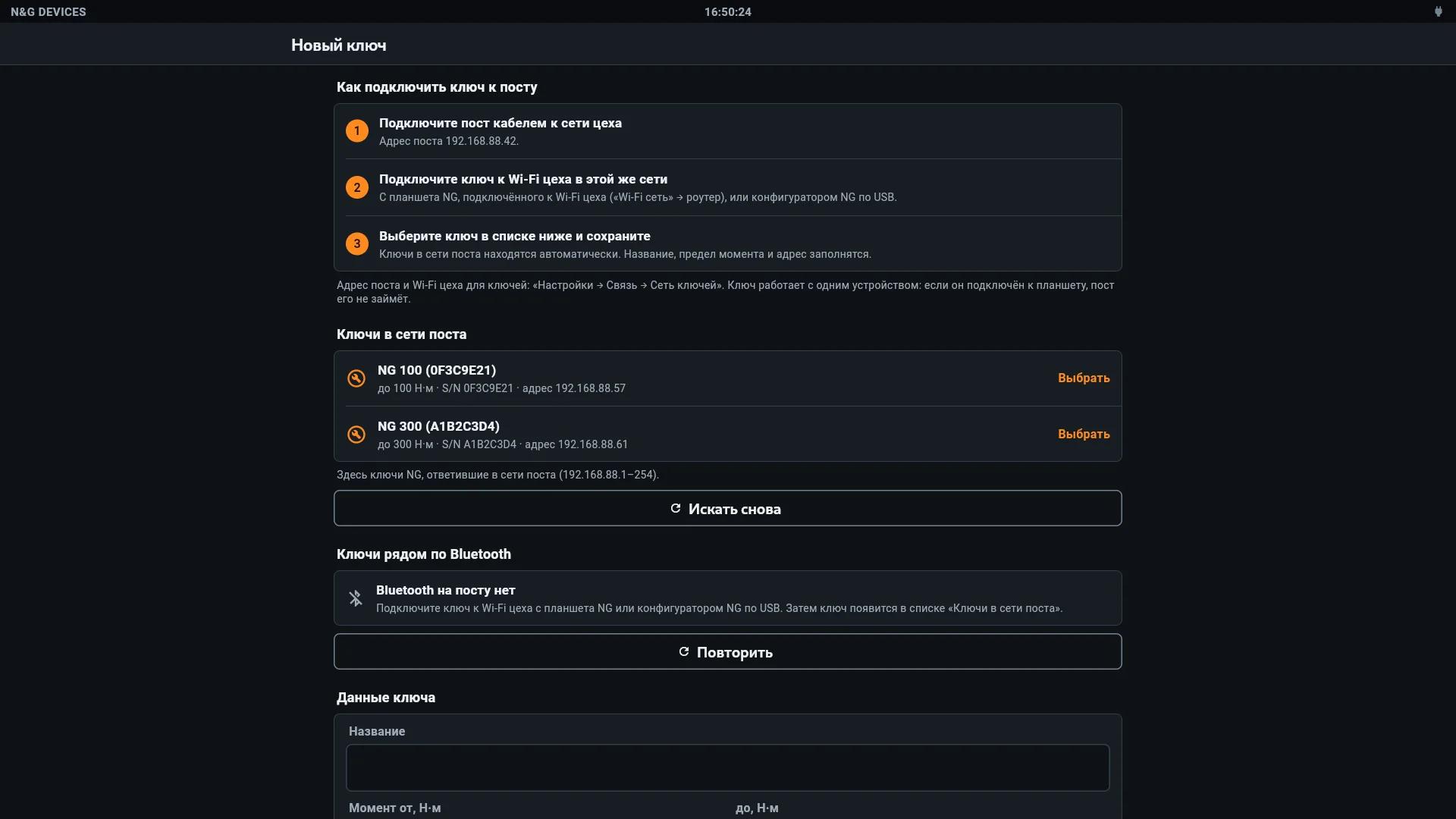

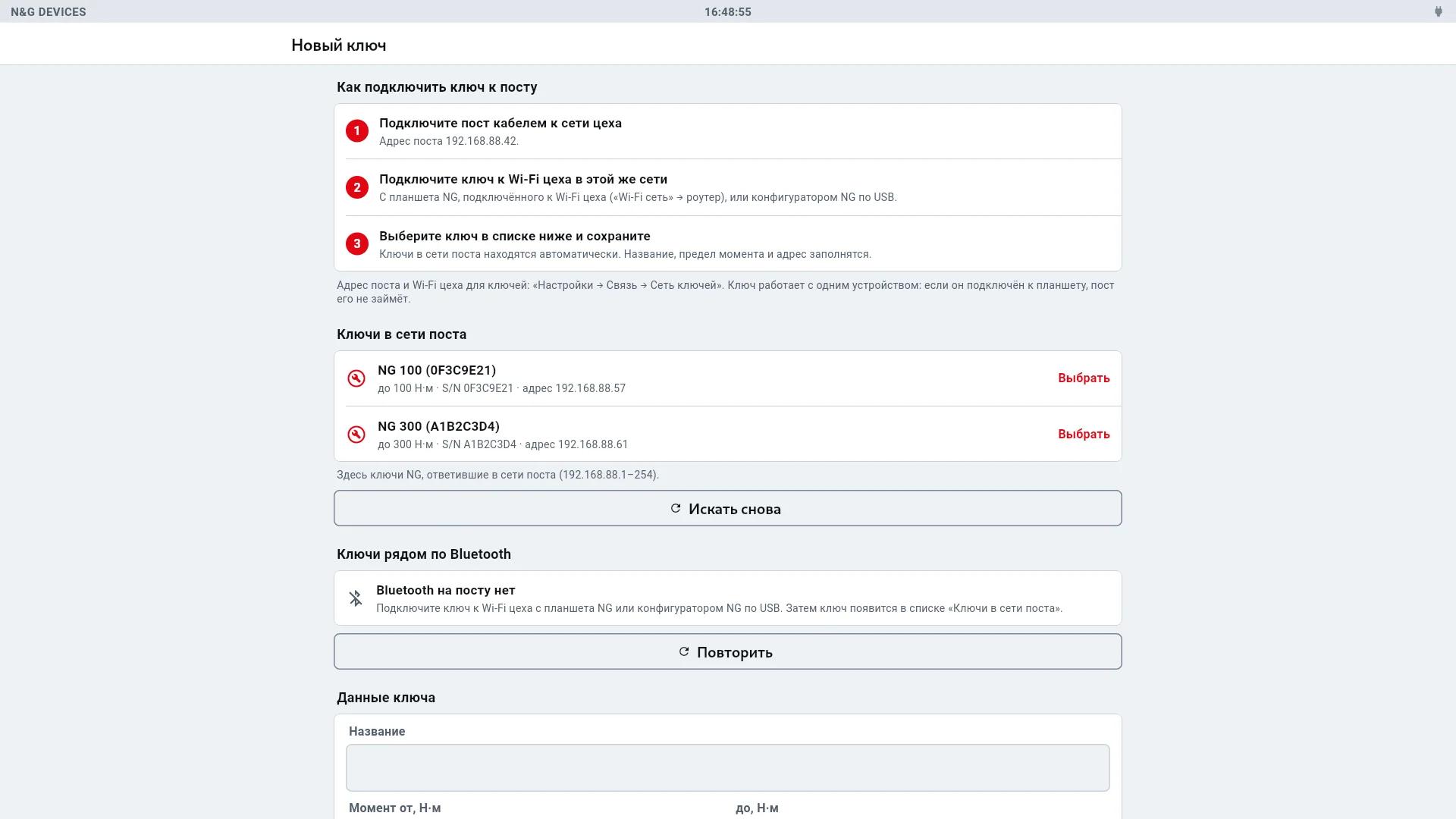

1. 01На вкладке Ключи нажмите Добавить. Откроется экран «Новый ключ» с порядком подключения.
2. 02Включите ключ и подключите его к сети поста, как указано на экране.
3. 03Выберите ключ в списке Ключи в сети поста: название, предел момента и адрес заполнятся автоматически.
4. 04Проверьте рабочий диапазон и дату калибровки и сохраните ключ.

4.3 Калибровка

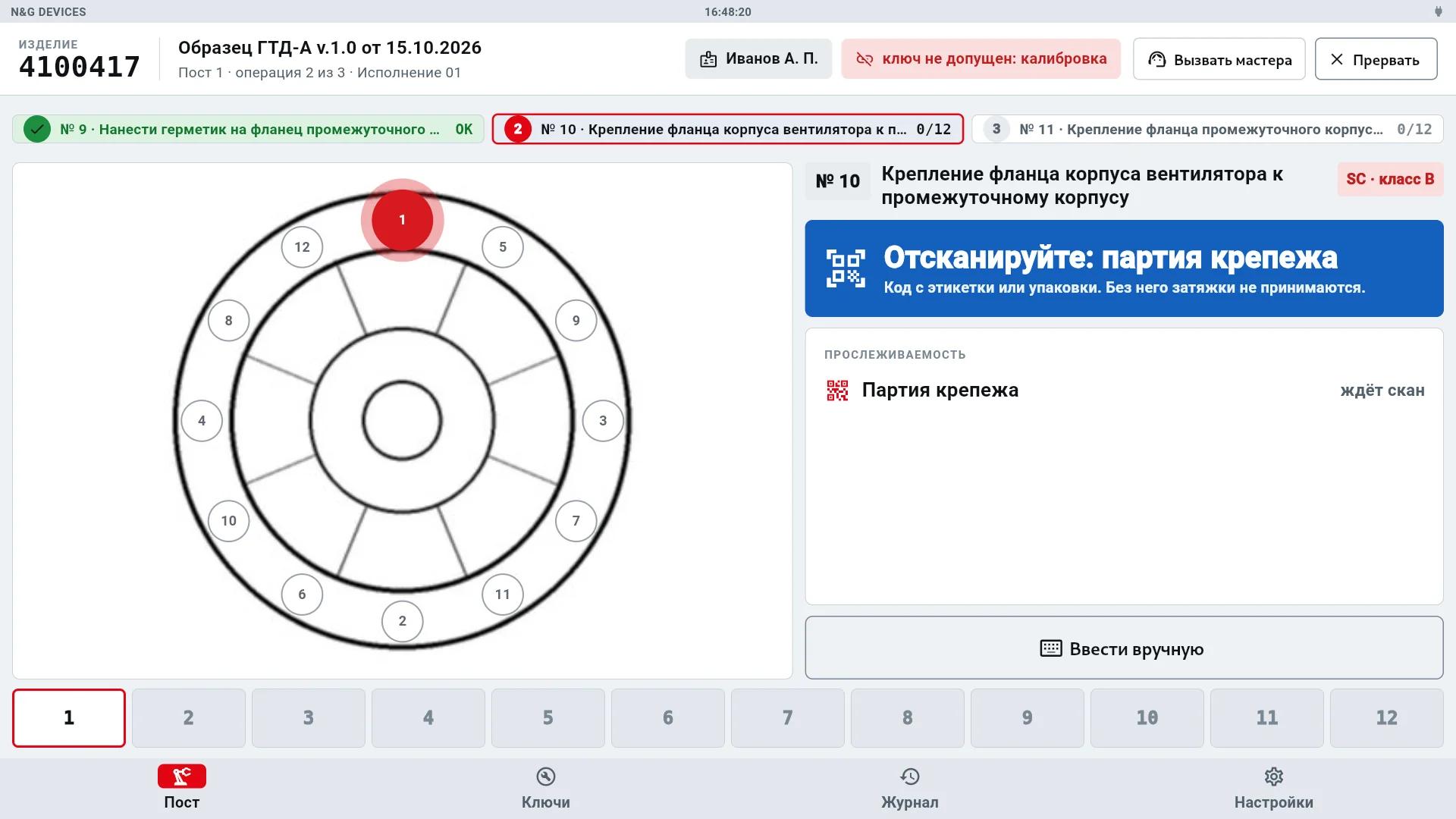

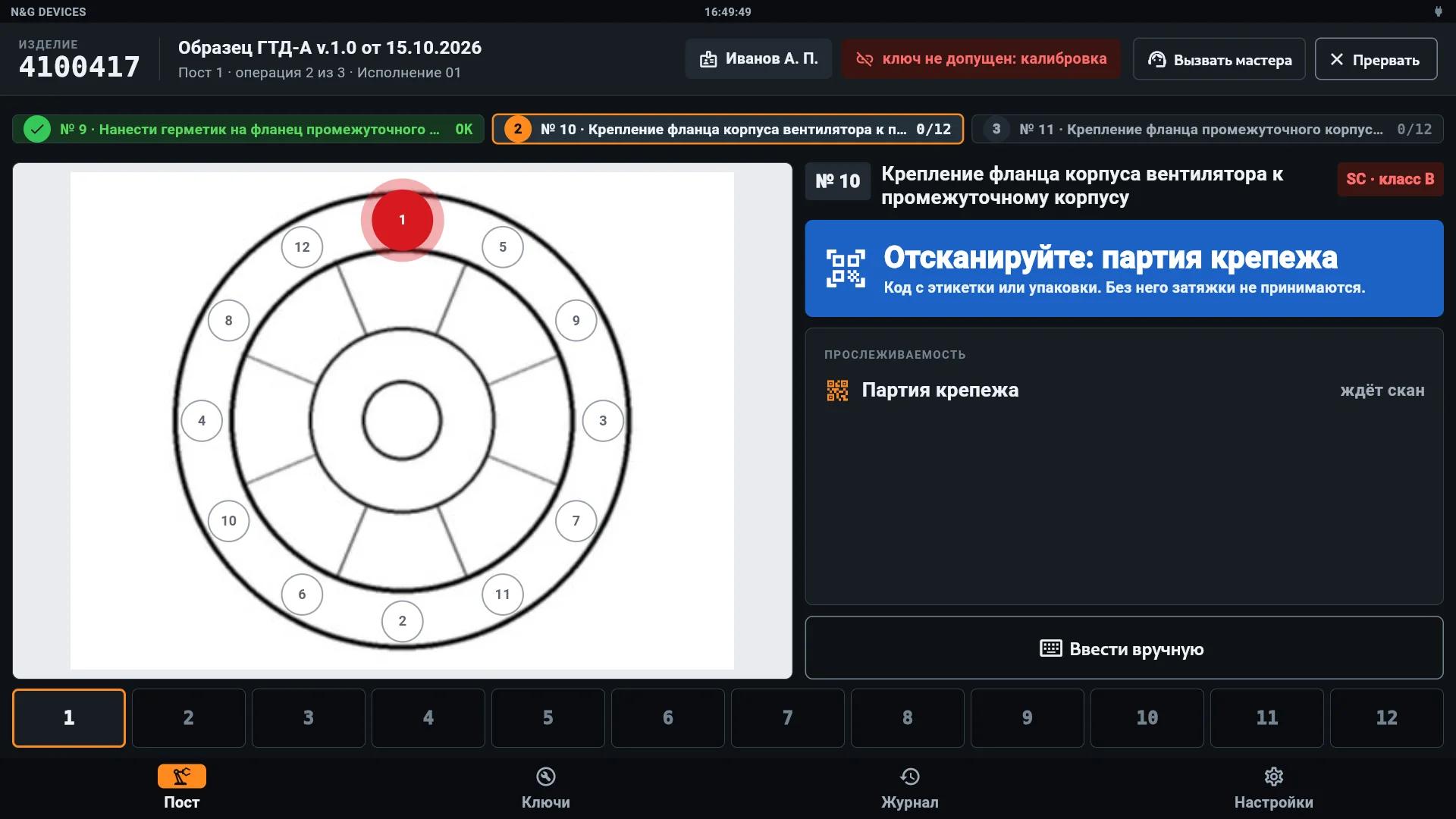

Ключ с истёкшей калибровкой или набранным числом затяжек к работе не допускается: на экране сборки метка ключ не допущен: калибровка, затяжки этим ключом не принимаются. После калибровки откройте ключ карандашом и введите новые даты, счёт затяжек начнётся заново.

4.4 Ключ без связи

Ключ без связи отмечен «нет связи», причина и порядок действий указаны в его карточке. Проверьте, что ключ включён и заряжен. На экране сборки при потере связи выводится красная рамка «Нет связи с ключом: затяжки не записываются» (раздел 6.9).

5Начало сборки

5.1 Вход исполнителя

1. 01Отсканируйте пропуск. Имя исполнителя появится в поле «Исполнитель».
2. 02Если сканер недоступен, коснитесь поля и введите табельный номер.

Исполнитель остаётся на посту и после перезапуска программы, пока не войдёт другой или не нажмёт Выйти. Его имя записывается в журнал с каждой затяжкой.

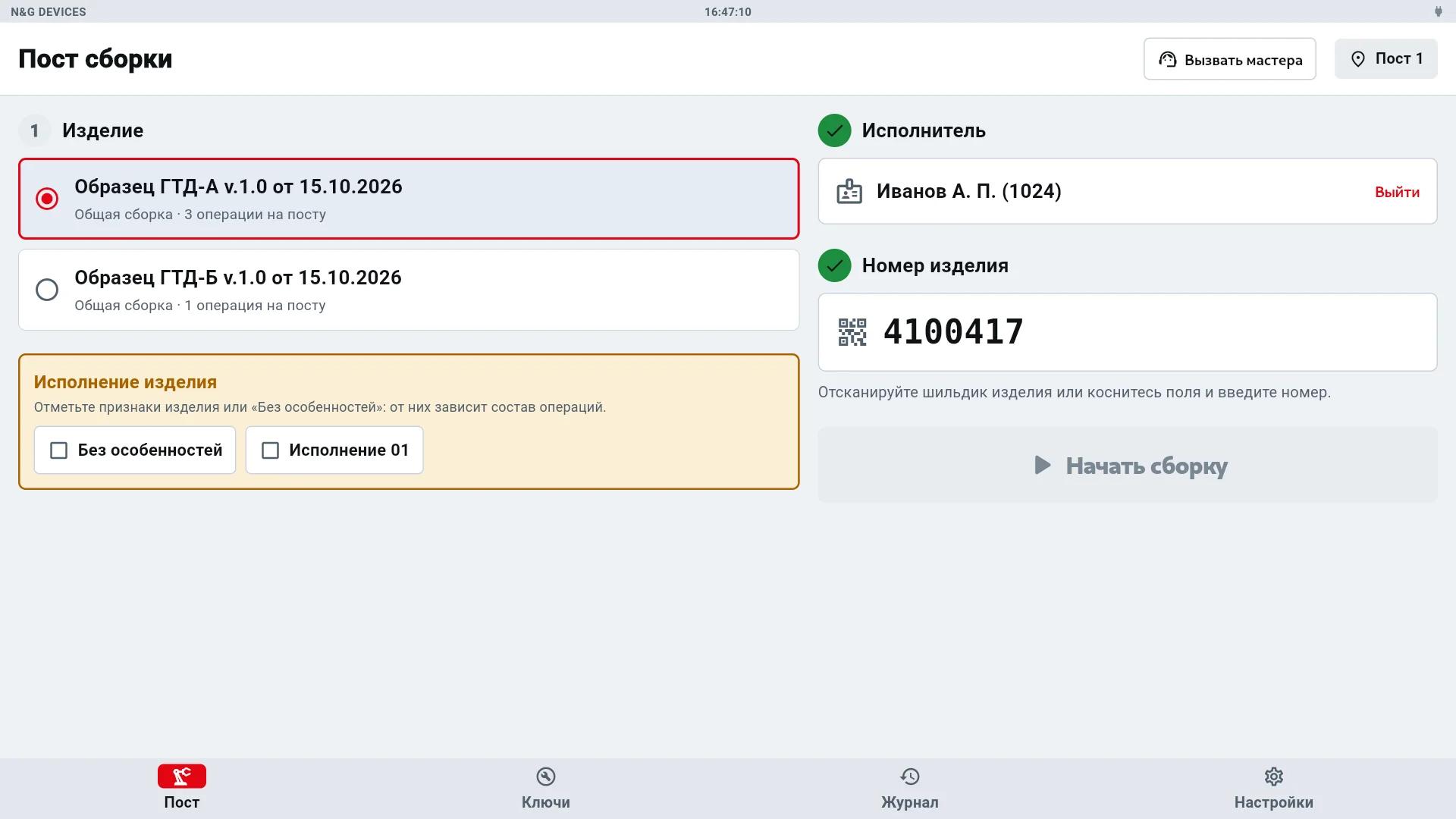

5.2 Выбор изделия и исполнения

1. 01Выберите изделие в списке. Под названием указано число операций на посту.
2. 02Если у изделия есть исполнения, отметьте признаки изделия или Без особенностей: от них зависит состав операций.

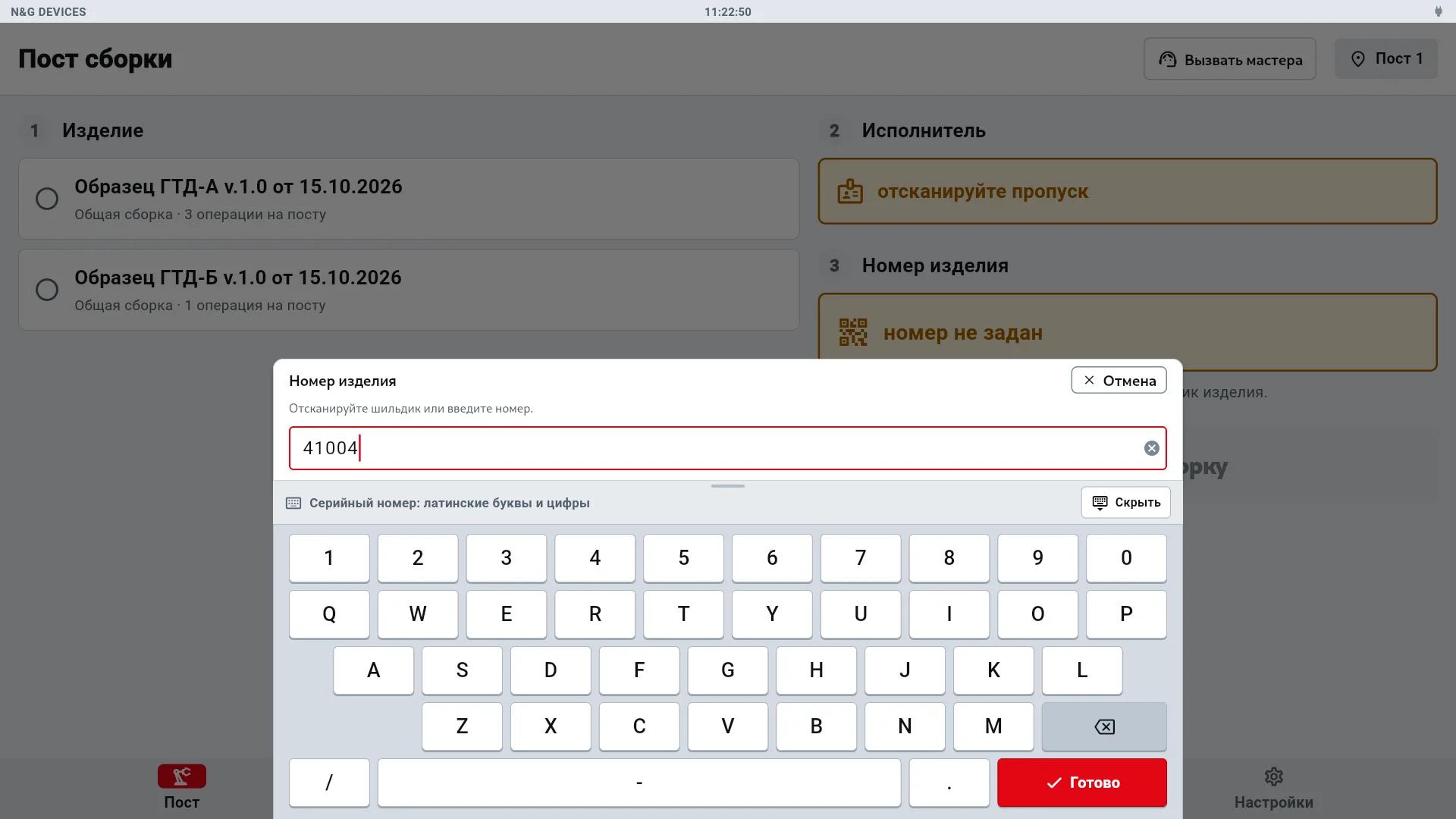

5.3 Номер изделия

1. 01Отсканируйте шильдик изделия.

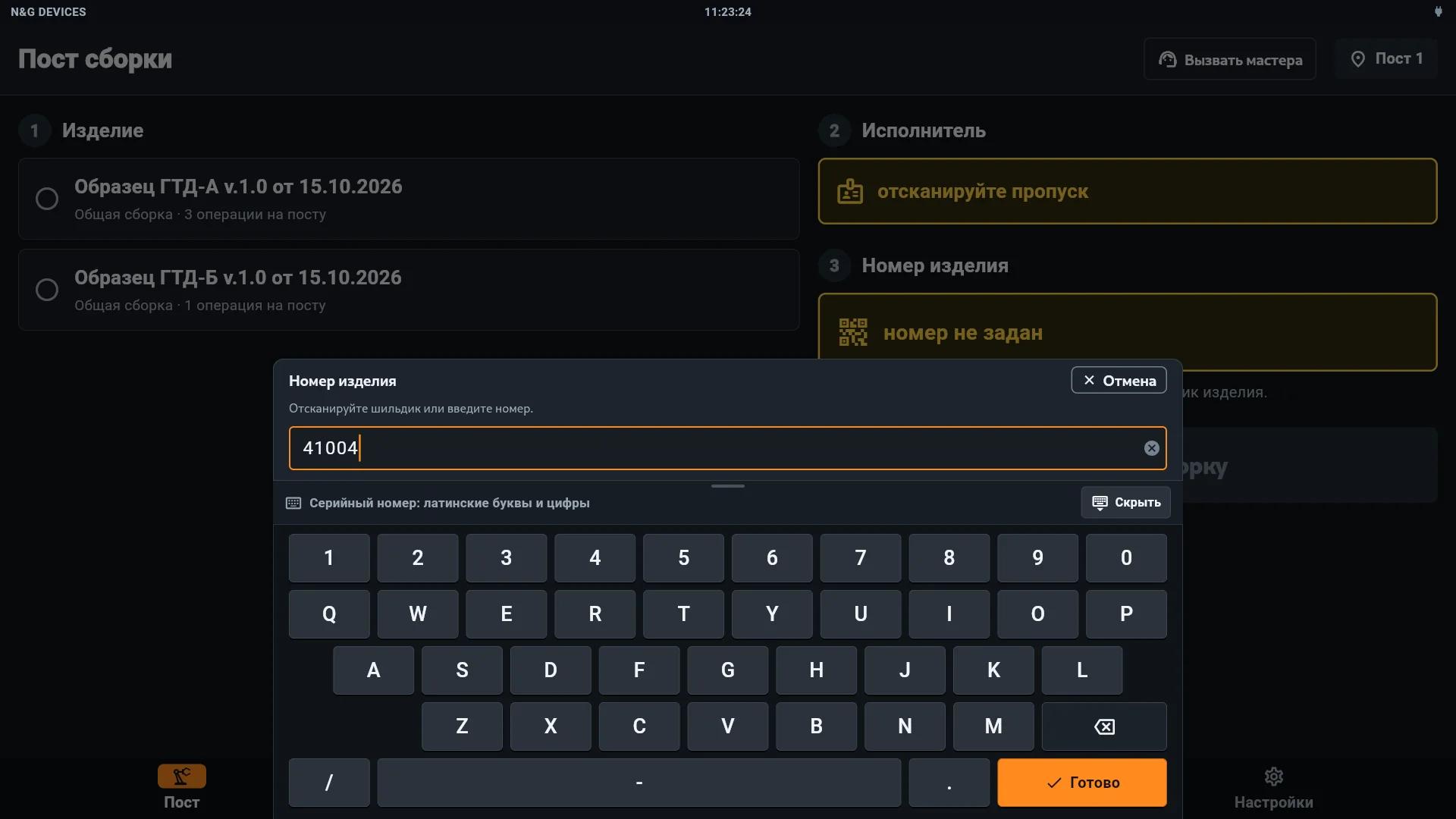

2. 02Или коснитесь поля Номер изделия, введите номер и нажмите Готово.

Если номер подходит к правилу номера изделия, пост сам выбирает изделие. Номер также может поступить из MES. Если датчик линии не видит изделие на посту, сборка начнётся по сигналу линии.

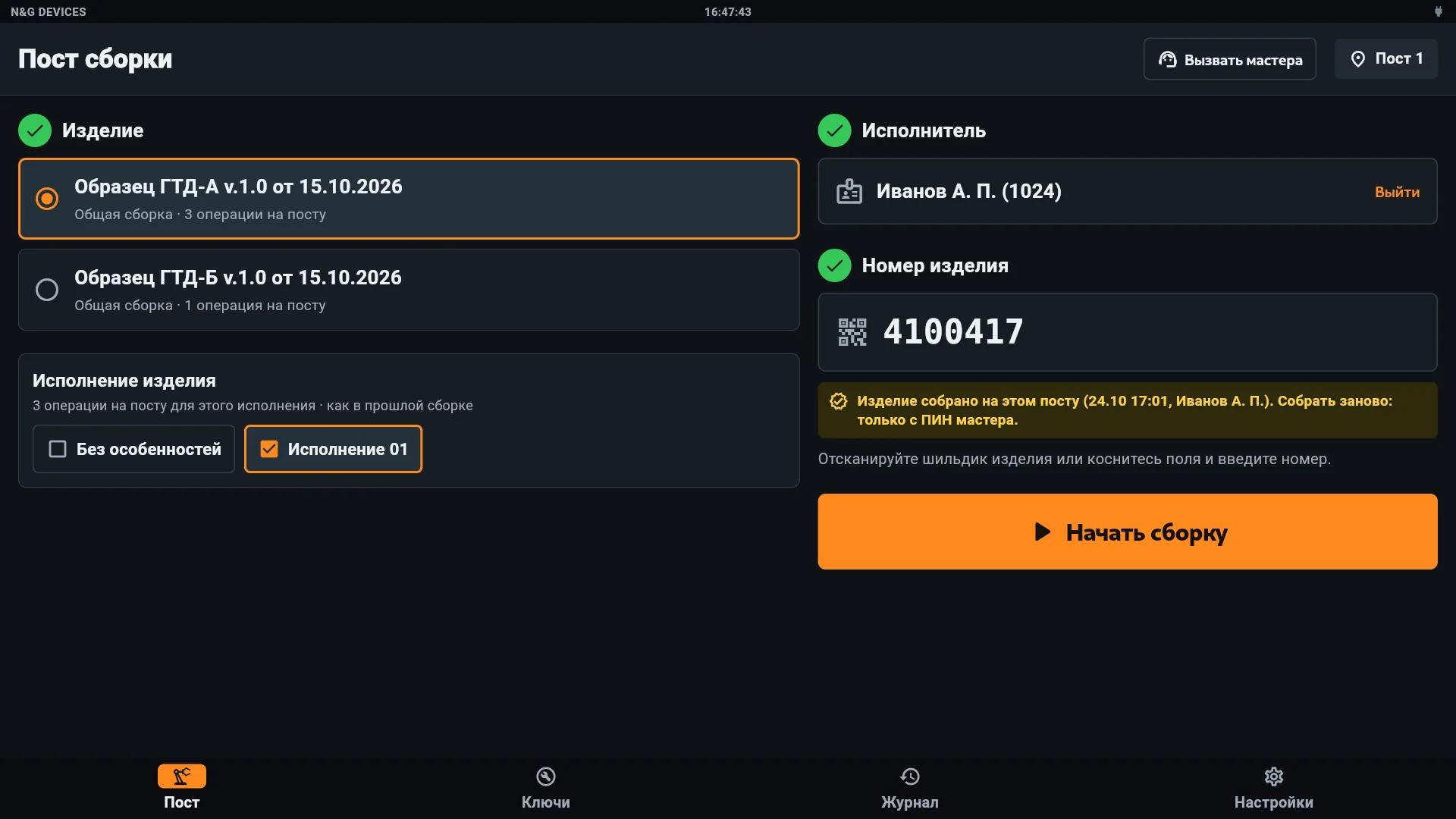

5.4 Запуск сборки

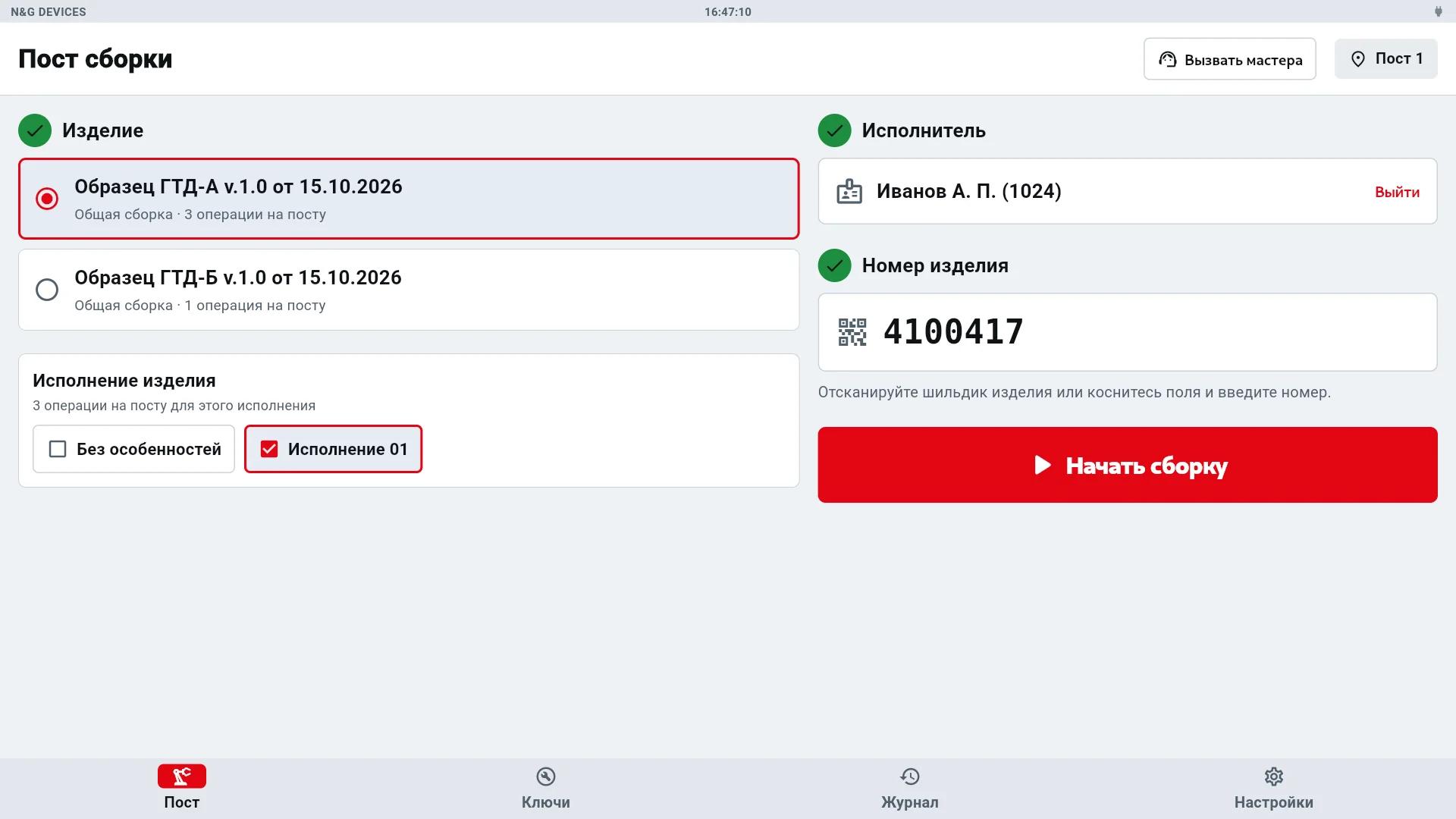

Нажмите Начать сборку. Кнопка доступна, когда выбраны изделие и исполнение, задан номер и вошёл исполнитель.

5.5 Продолжение и повторная сборка

• Если сборка изделия начиналась ранее, пост продолжает с оставшихся затяжек: Сборка продолжена: сделано 5 из 49.

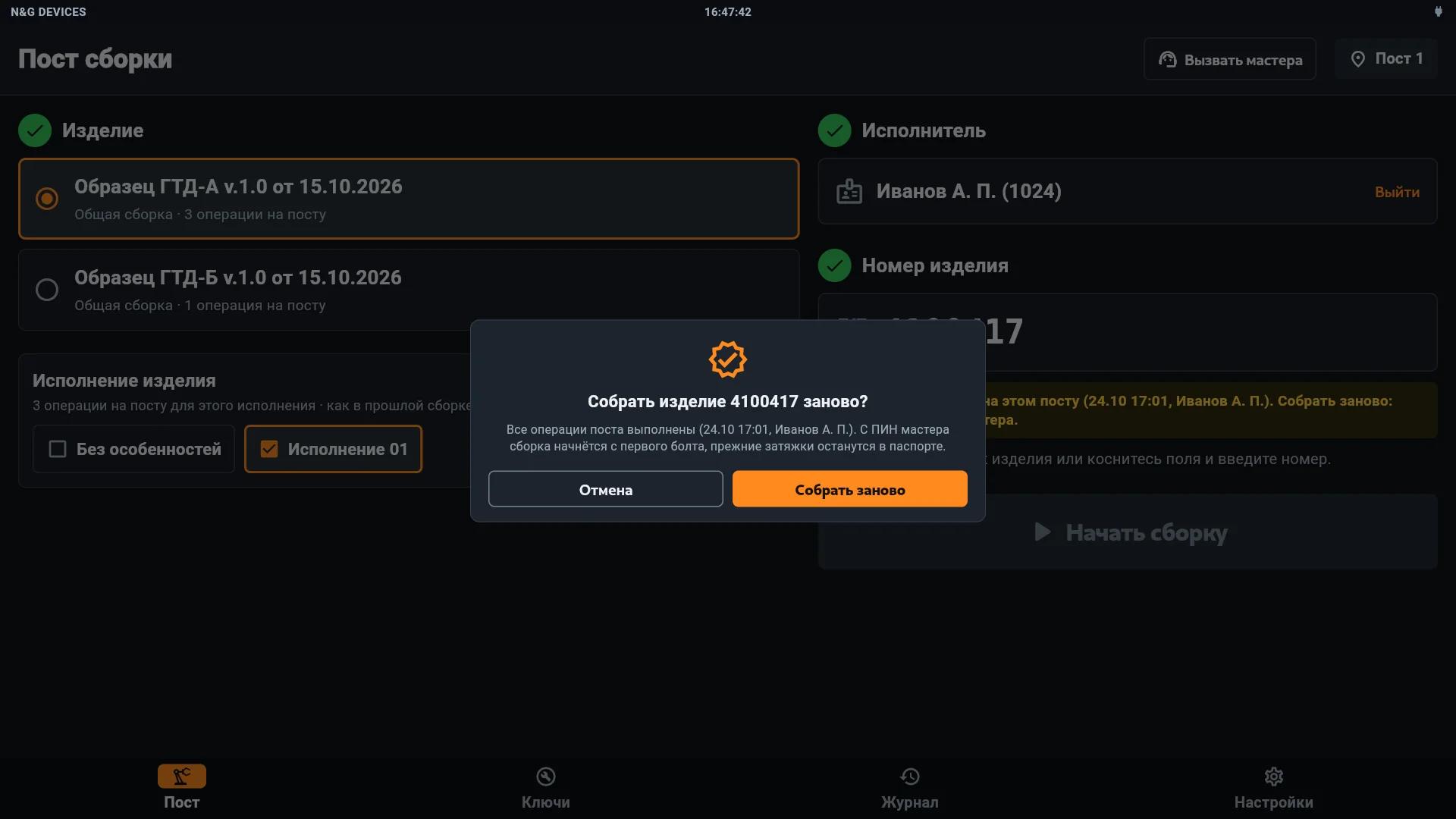

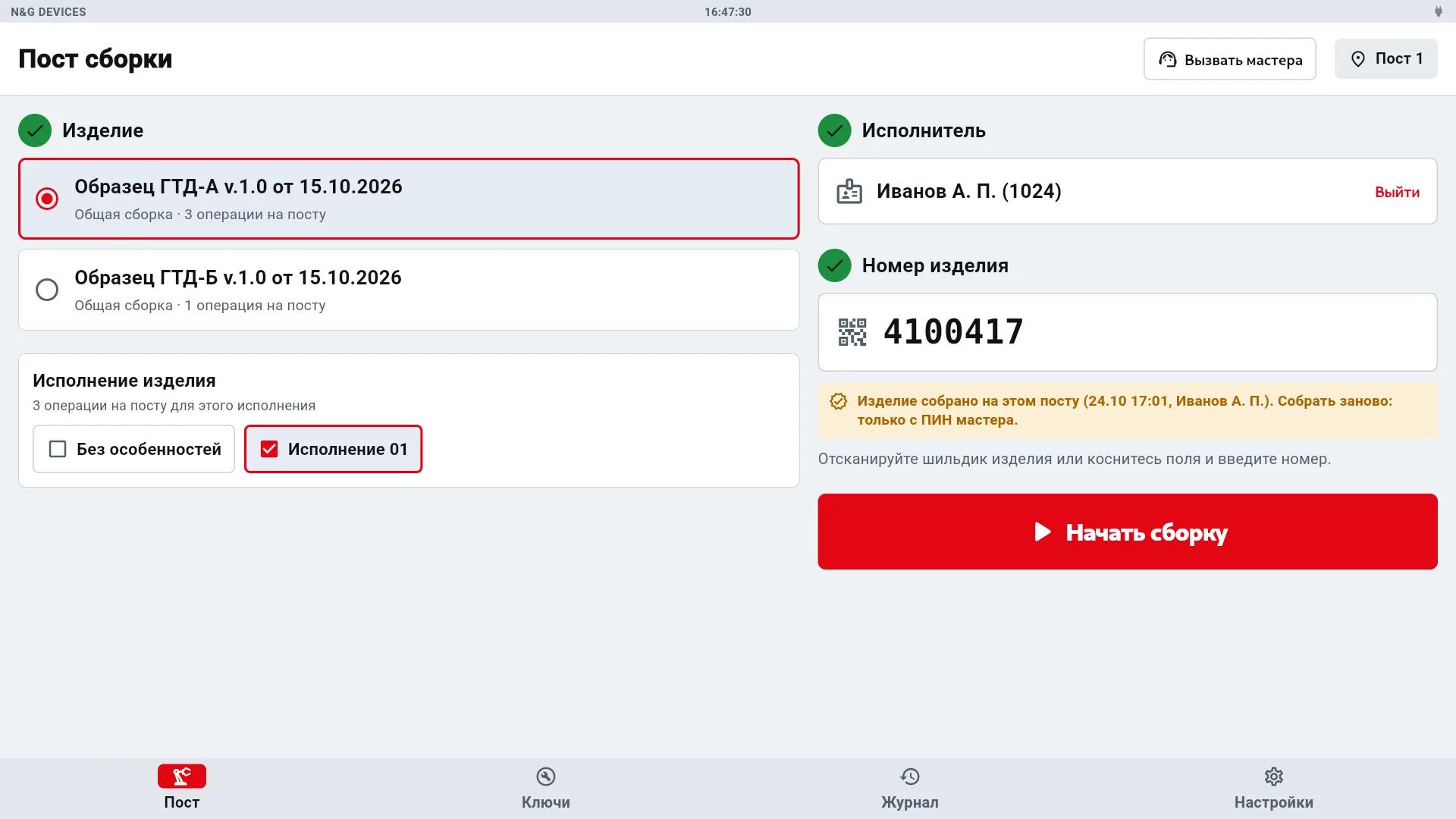

• Если все операции поста по этому номеру выполнены, выводится Изделие собрано на этом посту. Собрать заново можно только с ПИН мастера: сборка начнётся с первого болта, прежние затяжки останутся в паспорте.

5.6 Брак класса A

При вводе номера пост проверяет изделие на других постах и в ОТК. Если там остался брак класса A, выводится Изделие не выпускать: брак класса A со списком соединений. Брак закрывает годная затяжка того же болта на том посту или повторная проверка ОТК. Выпуск с браком выполняет только мастер кнопкой Выпустить с ПИН мастера, выпуск записывается в паспорт.

6Затяжка

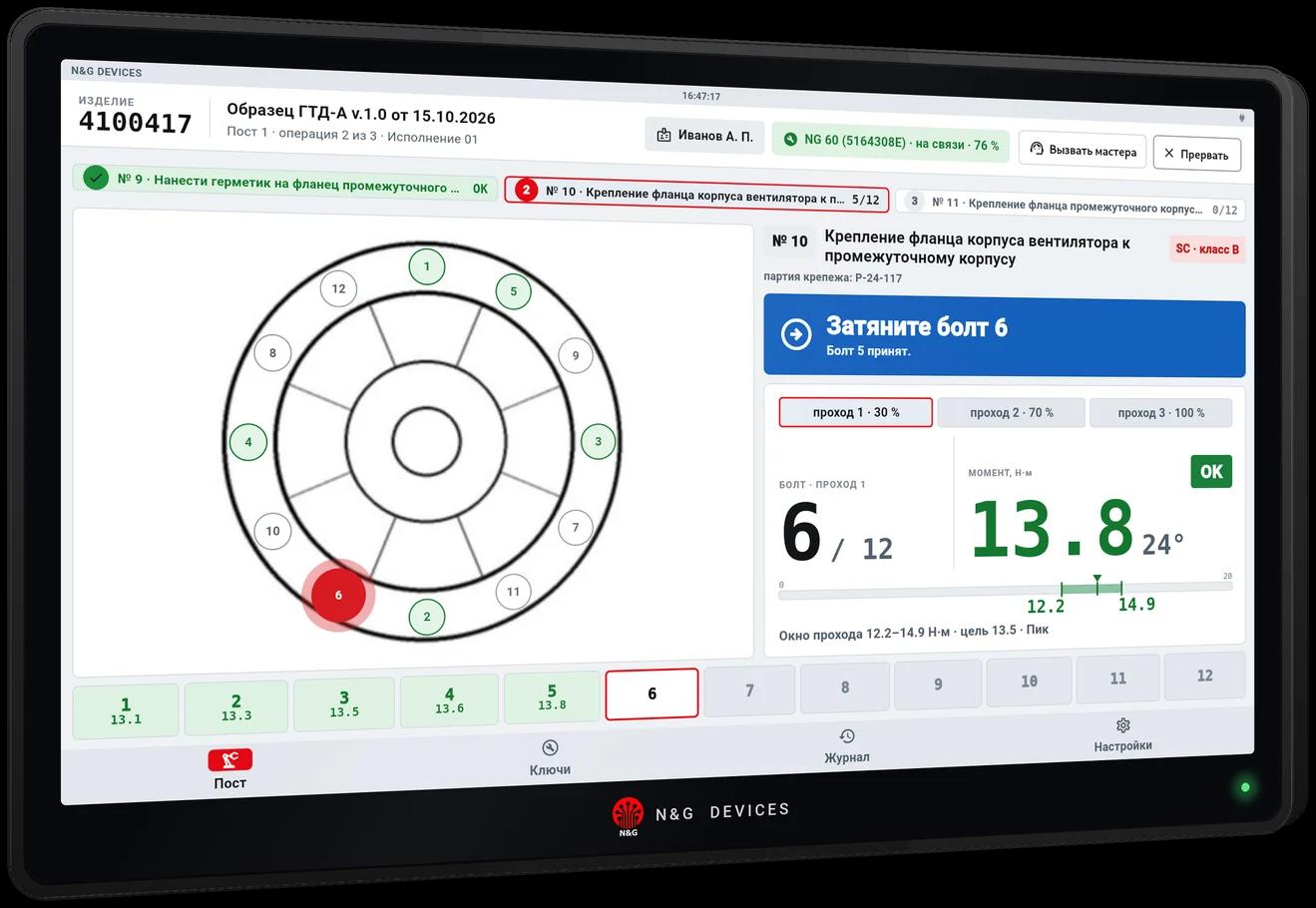

6.1 Экран сборки

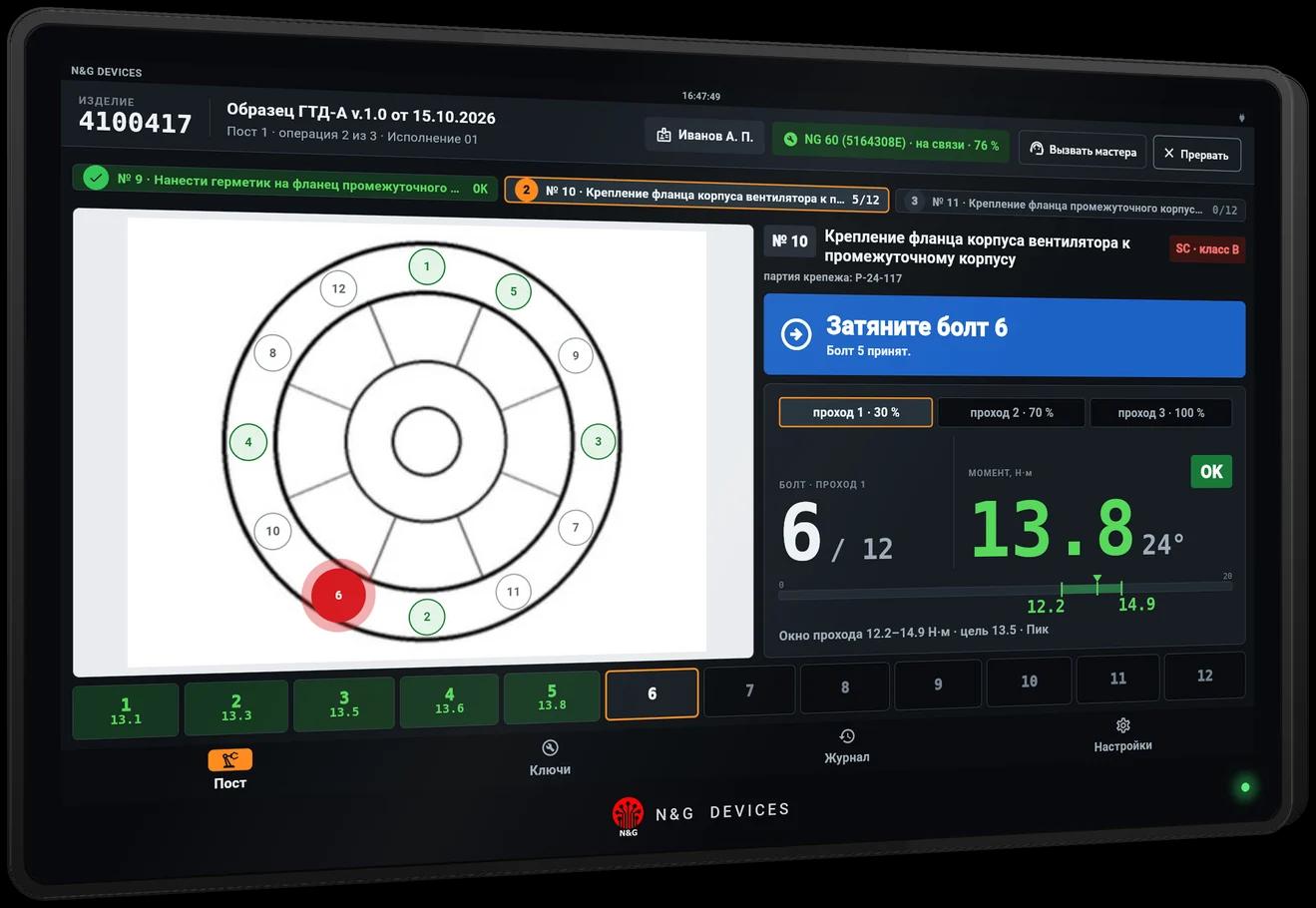

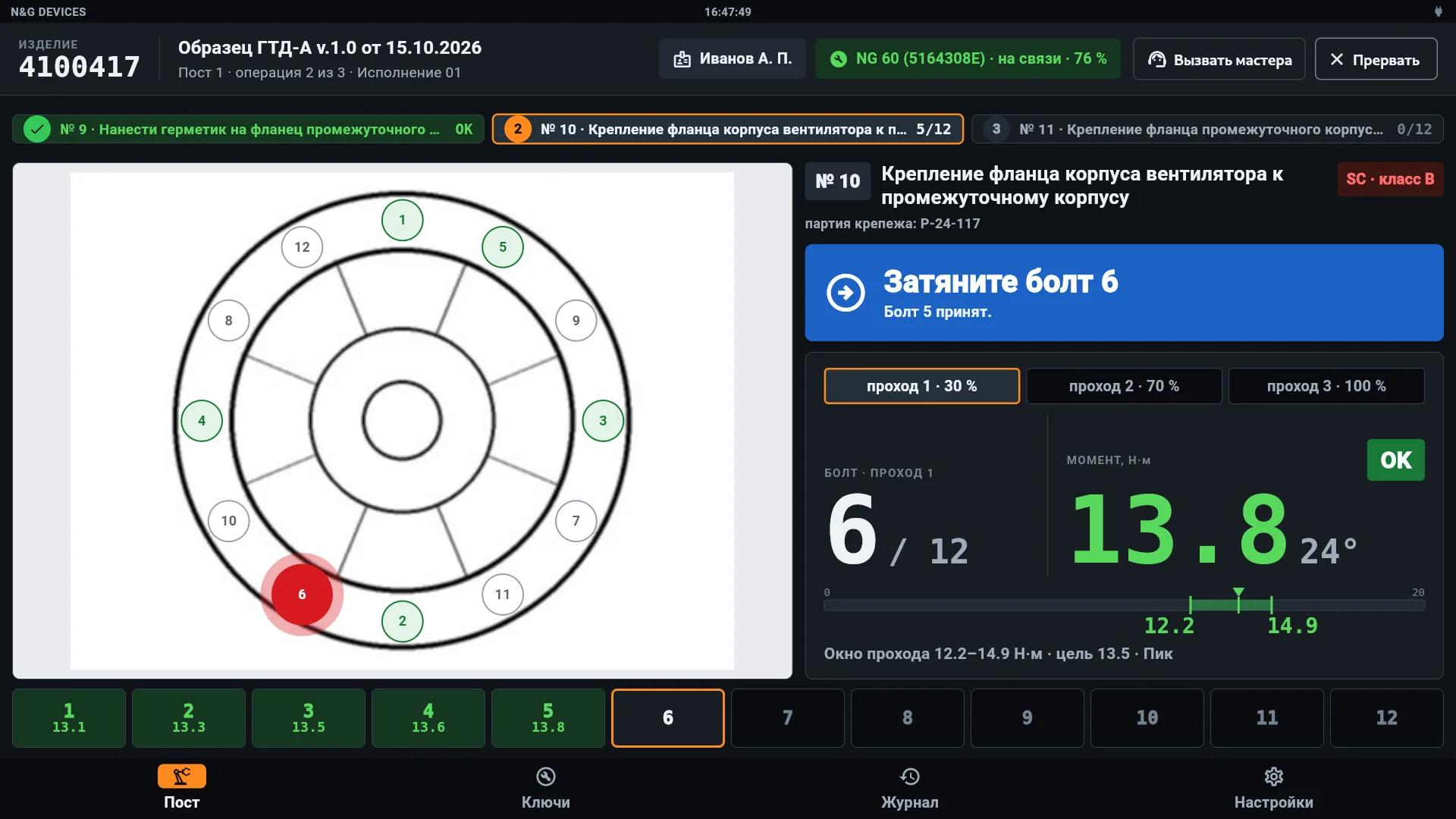

6.2 Порядок затяжки

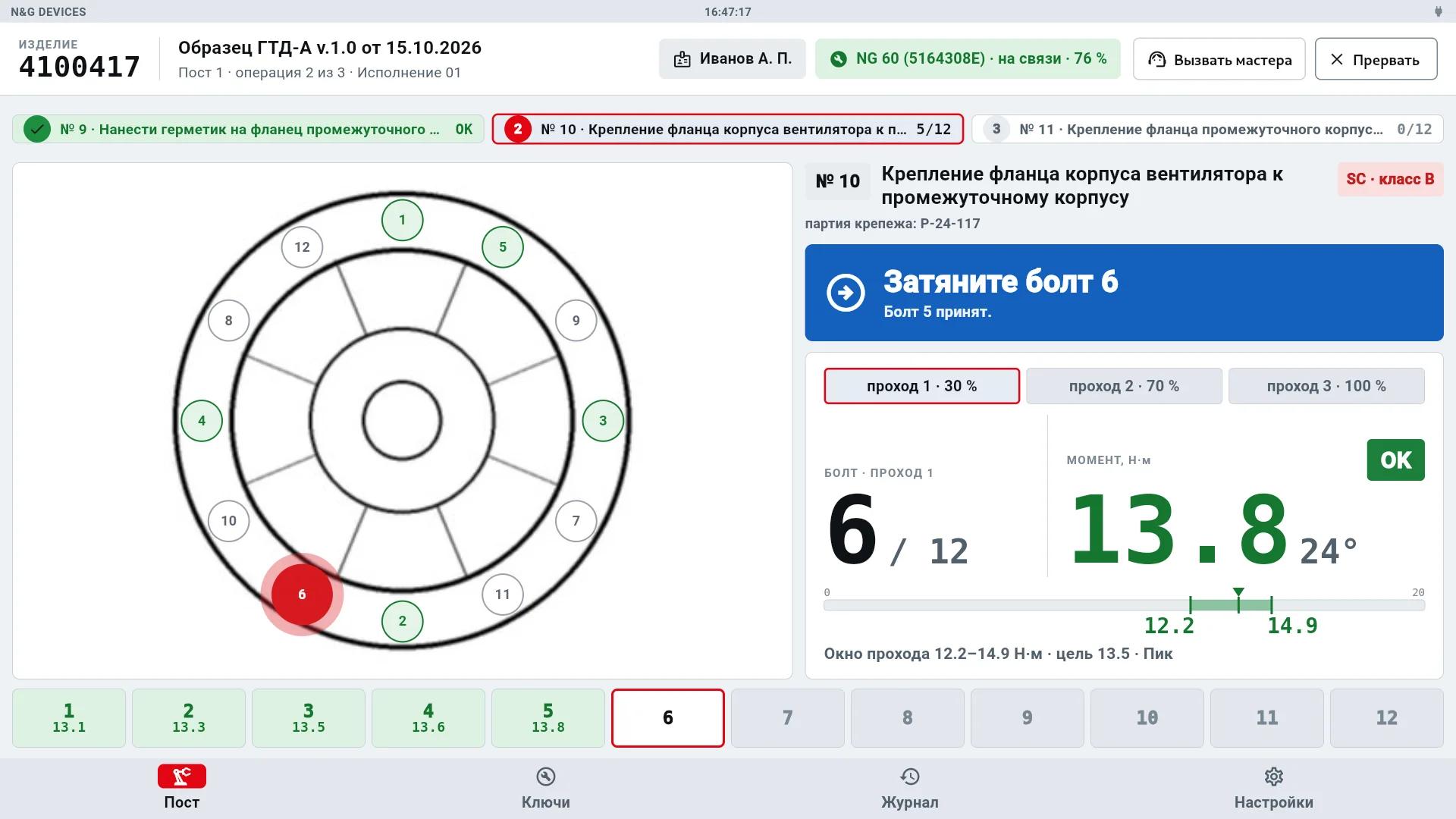

1. 01Найдите на эскизе выделенный болт. Номер болта и баннер «Затяните болт N» указывают текущий болт.
2. 02Затяните болт ключом. Ключ подаёт сигнал на цели.
3. 03Результат в окне принимается автоматически: болт отмечается на эскизе и в строке болтов, пост переходит к следующему.
4. 04После последнего болта операции пост переходит к следующей операции.

6.3 Проходы

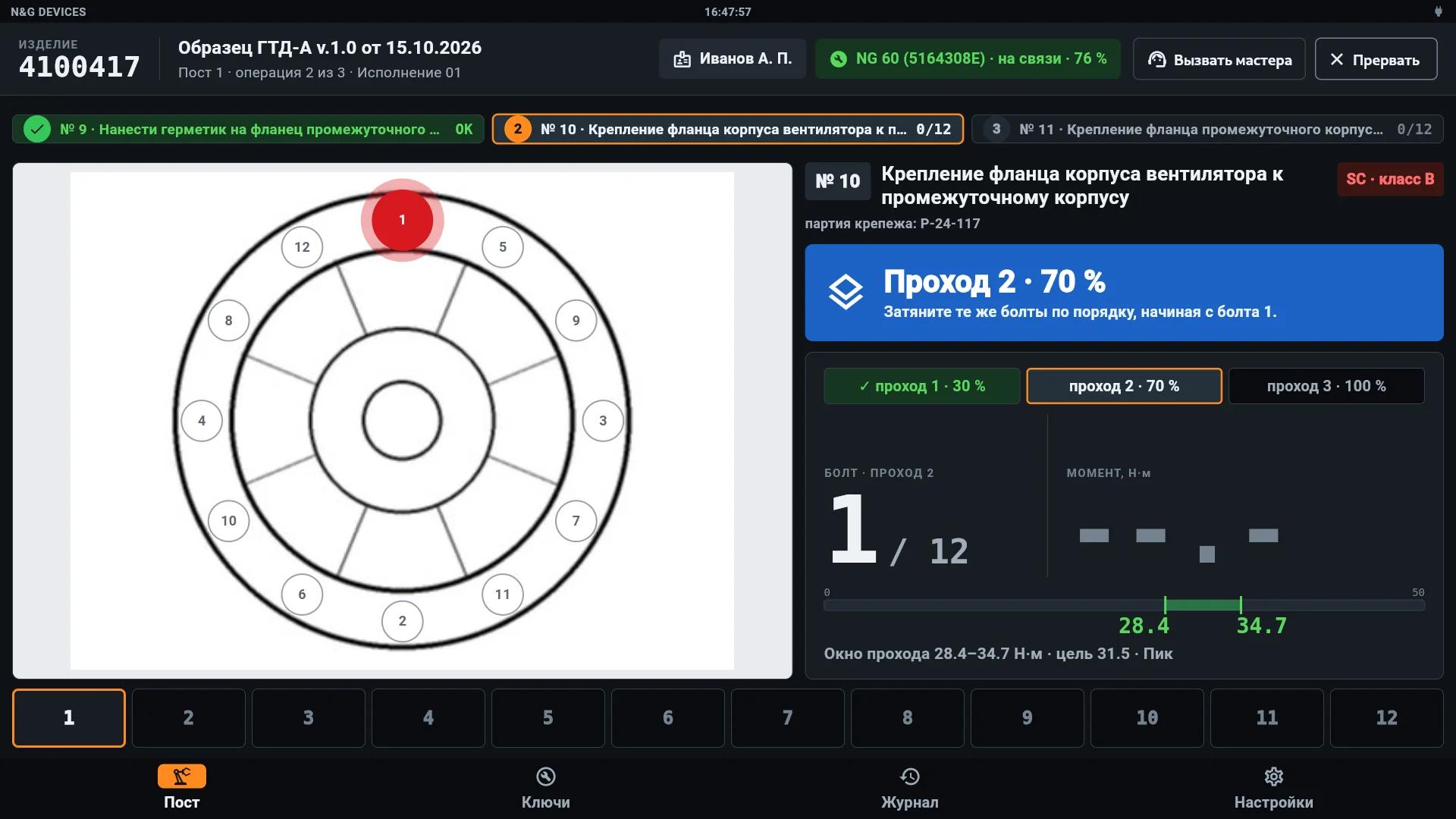

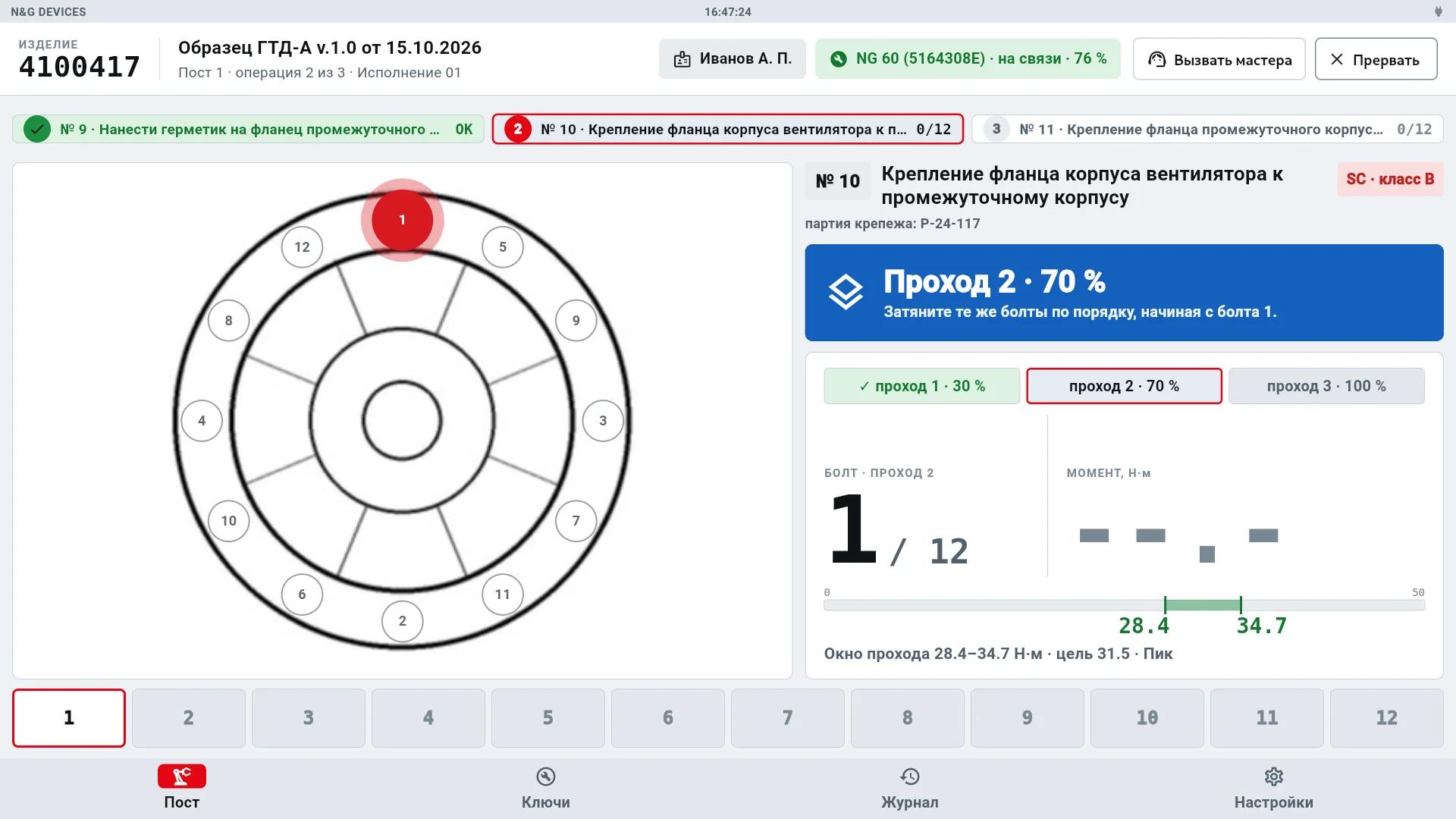

При затяжке в несколько проходов полоса проходов показывает текущий проход. После последнего болта прохода выводится Проход 2 · 70 %: затяните те же болты по порядку, начиная с болта 1. Окно промежуточного прохода указано под шкалой.

6.4 Брак

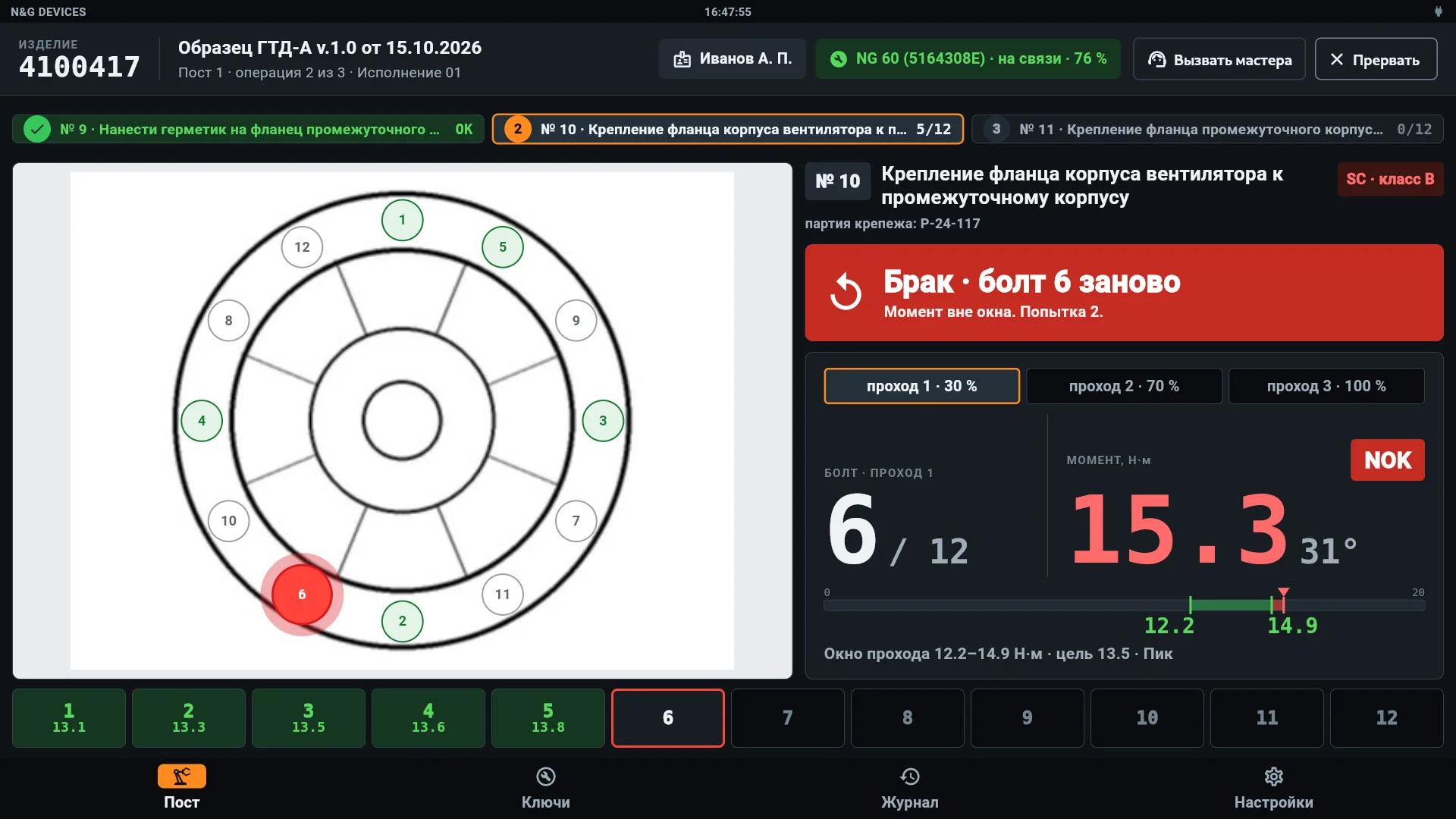

Момент вне окна отмечается NOK, выводится Брак · болт 6 заново с номером попытки. Затяните тот же болт повторно. Брак записывается в журнал.

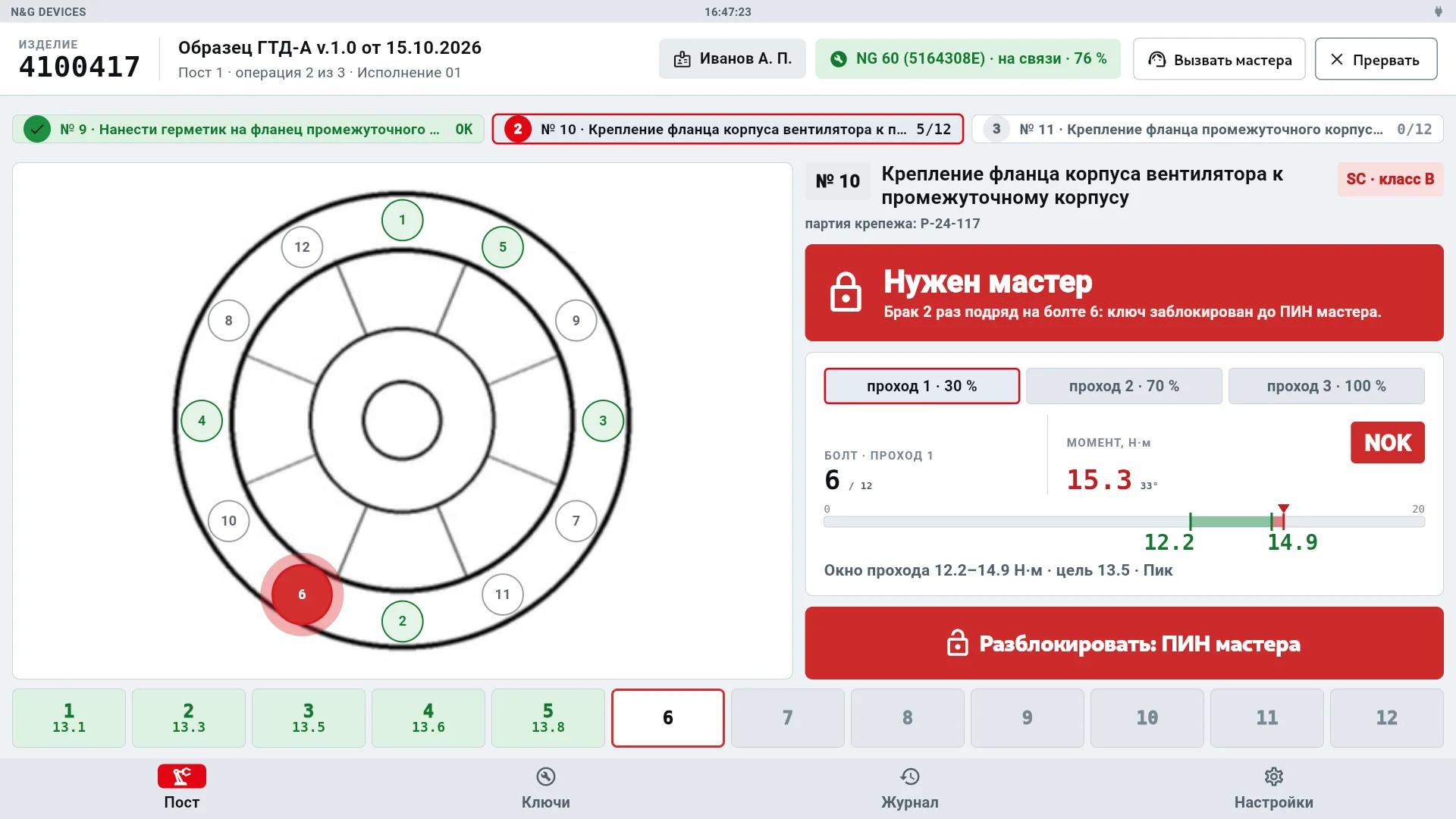

6.5 Блокировка после брака

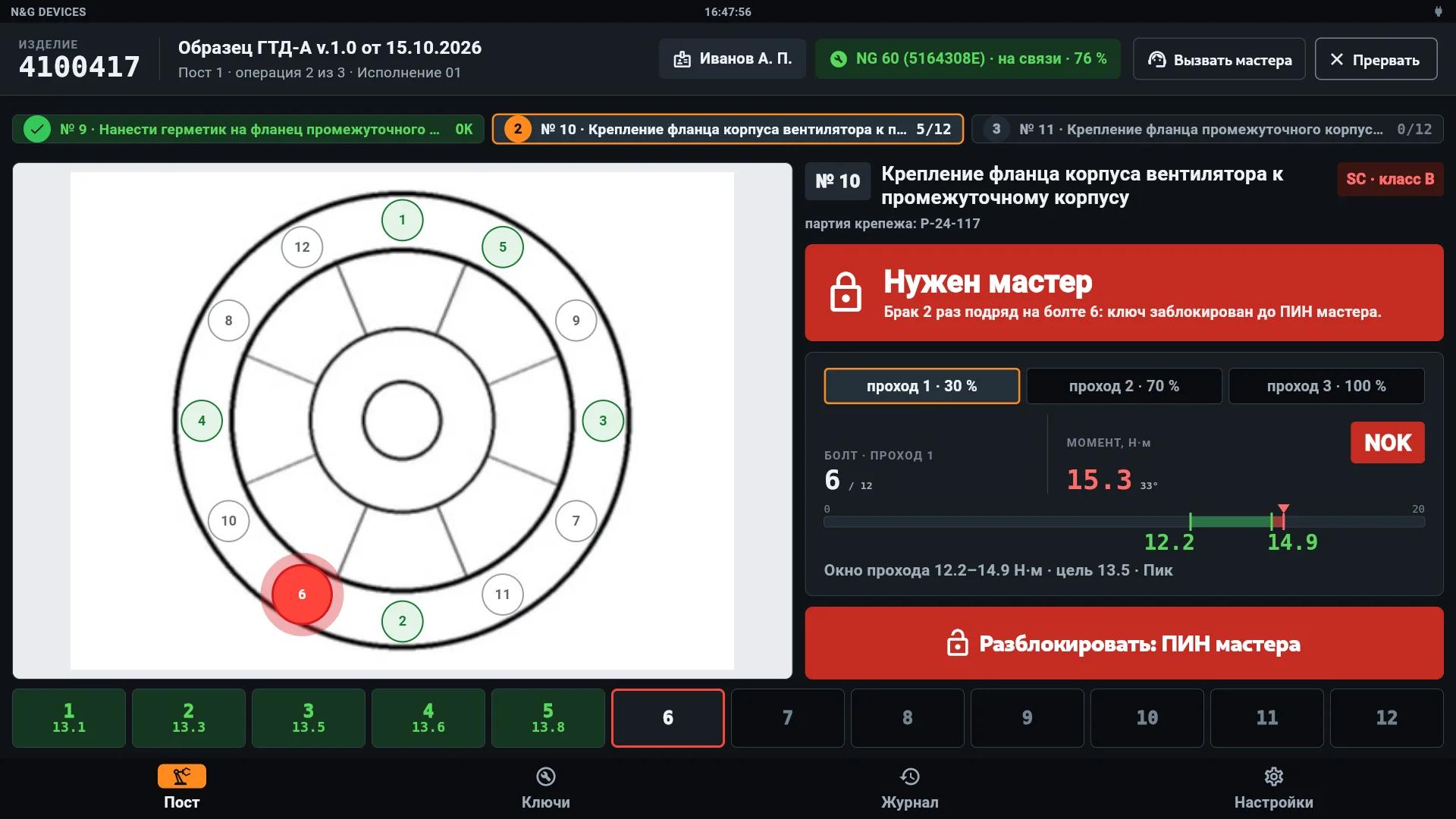

Если брак повторяется на одном болте заданное число раз подряд (по умолчанию 2), выводится Нужен мастер: ключ заблокирован. Мастер снимает блокировку кнопкой Разблокировать: ПИН мастера.

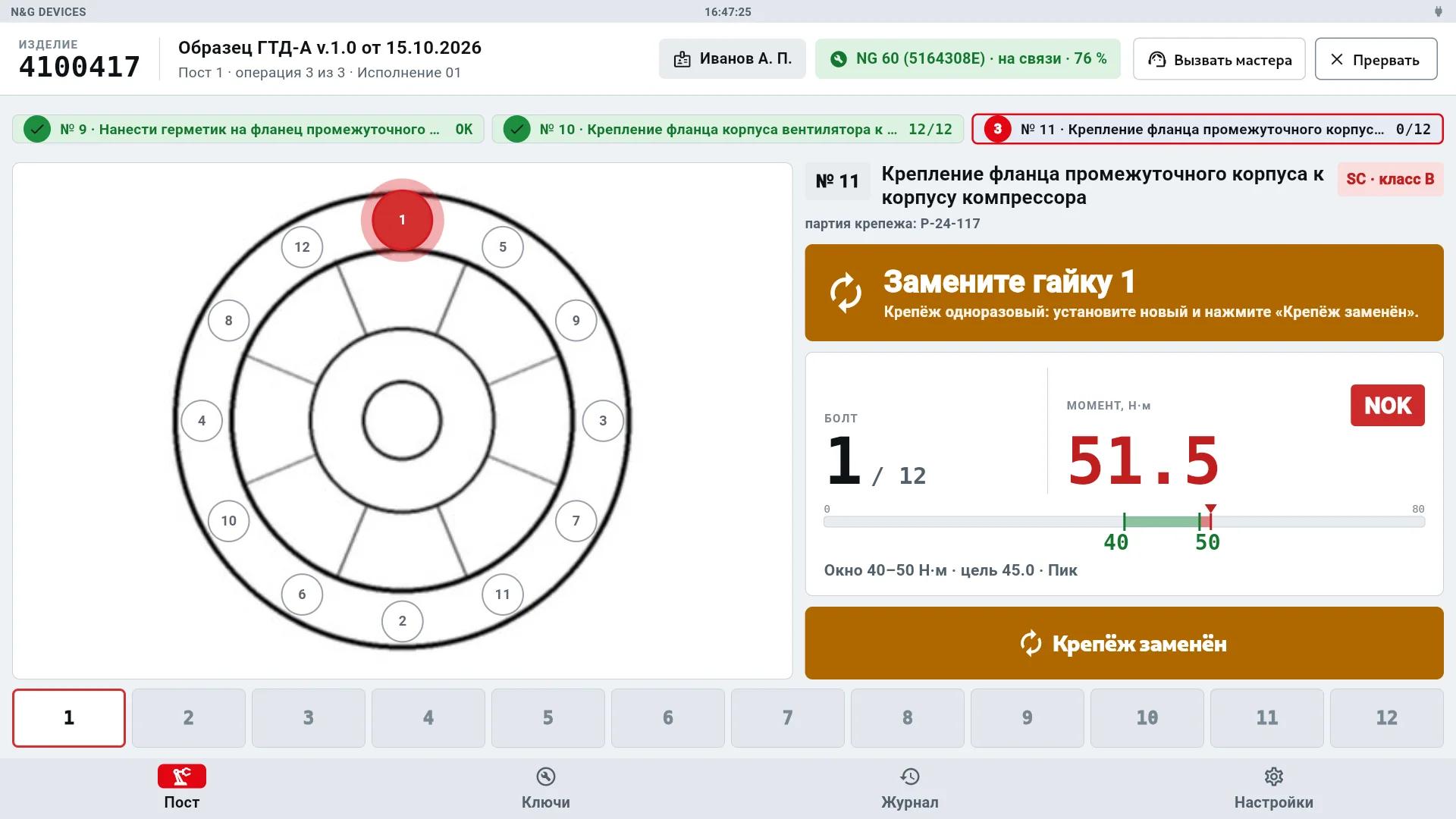

6.6 Одноразовый крепёж

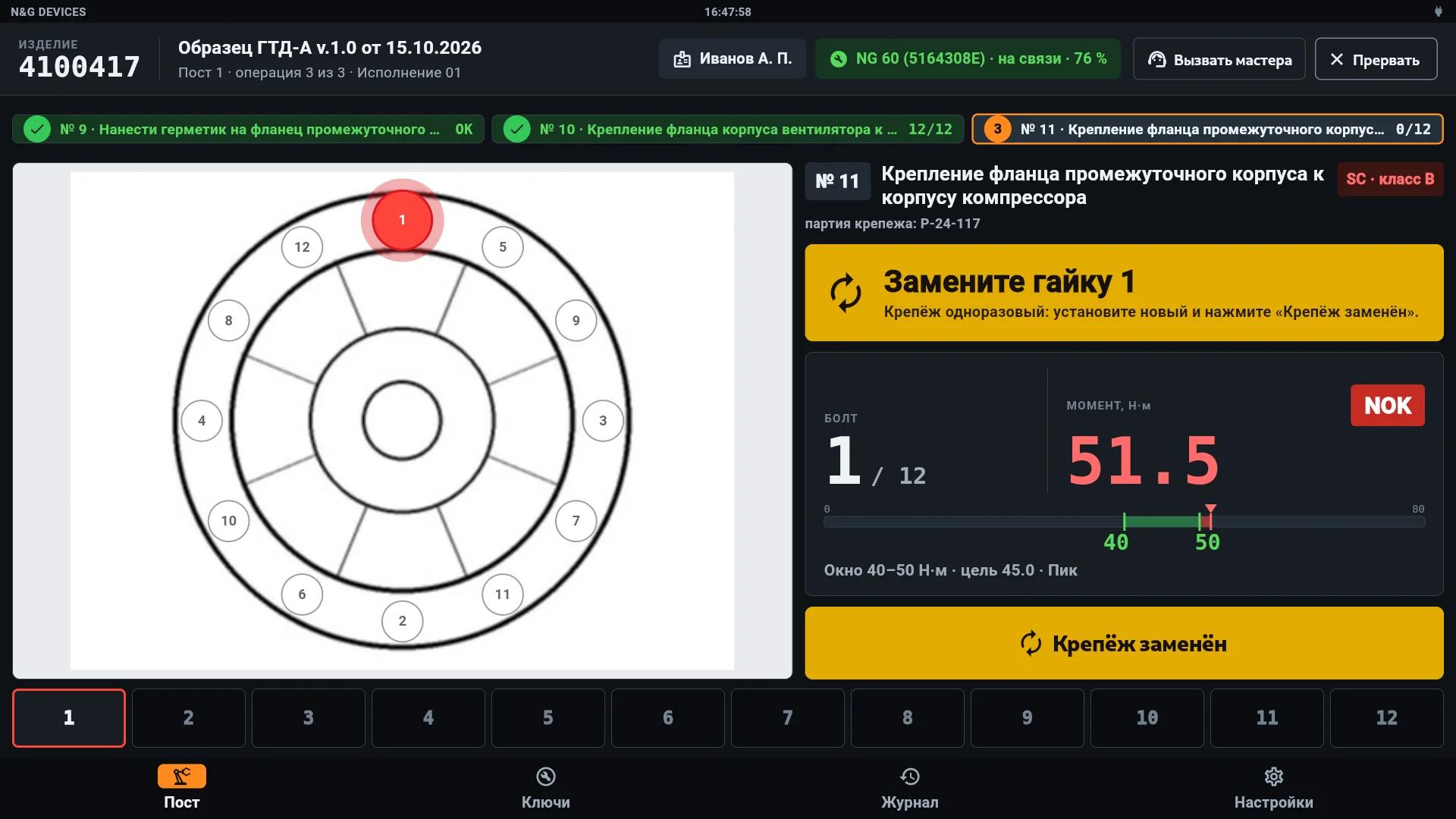

Для одноразового крепежа после брака выводится Замените гайку N. Установите новый крепёж и нажмите Крепёж заменён. Замена записывается в журнал.

6.7 Скан на операции

Если операция требует код, выводится Отсканируйте: партия крепежа. Отсканируйте код с этикетки или упаковки. Пока кода нет, затяжки не принимаются. Если сканер не читает код, нажмите Ввести вручную. Коды записываются в журнал и в паспорт изделия.

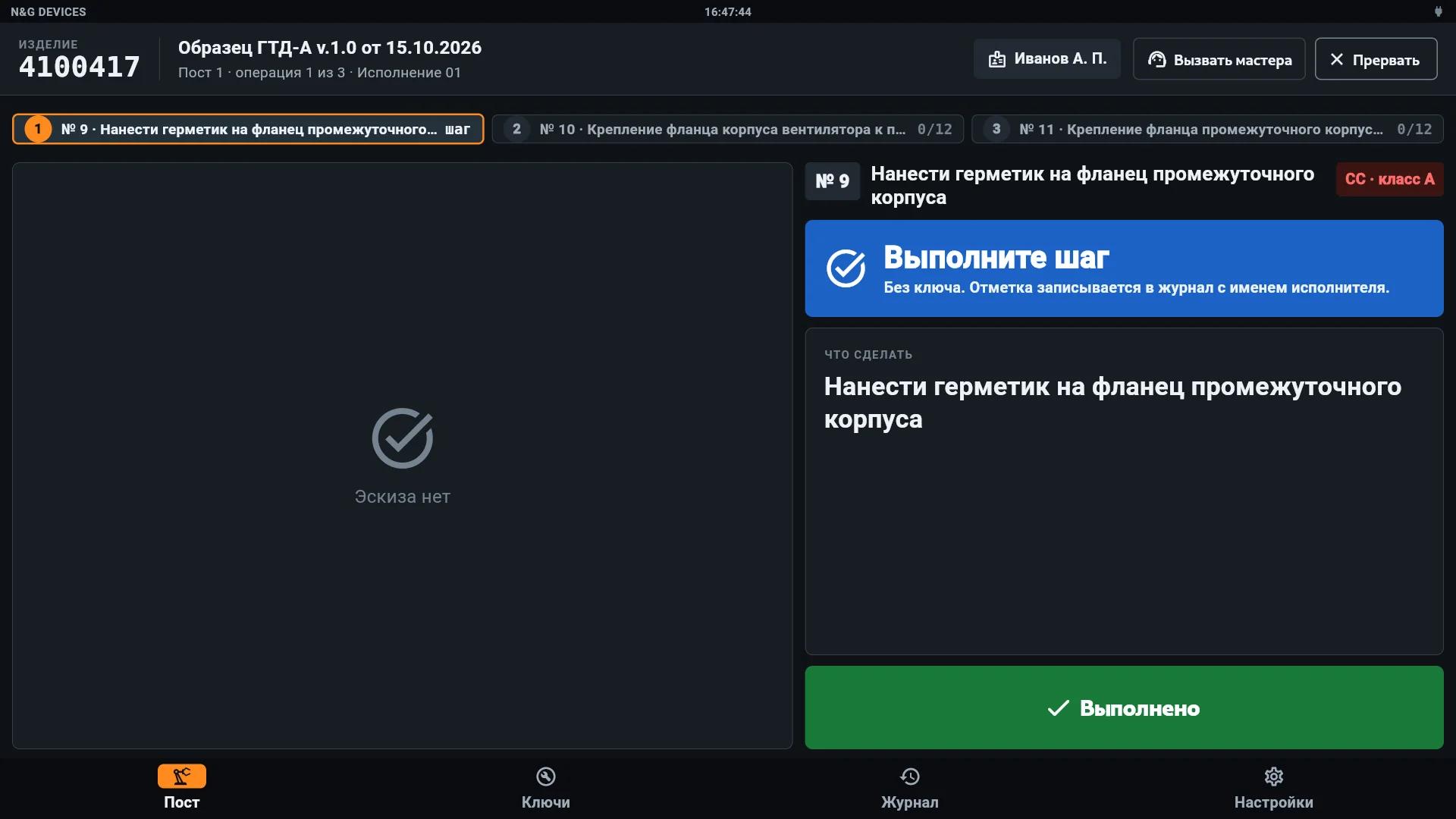

6.8 Операции без ключа и осмотр

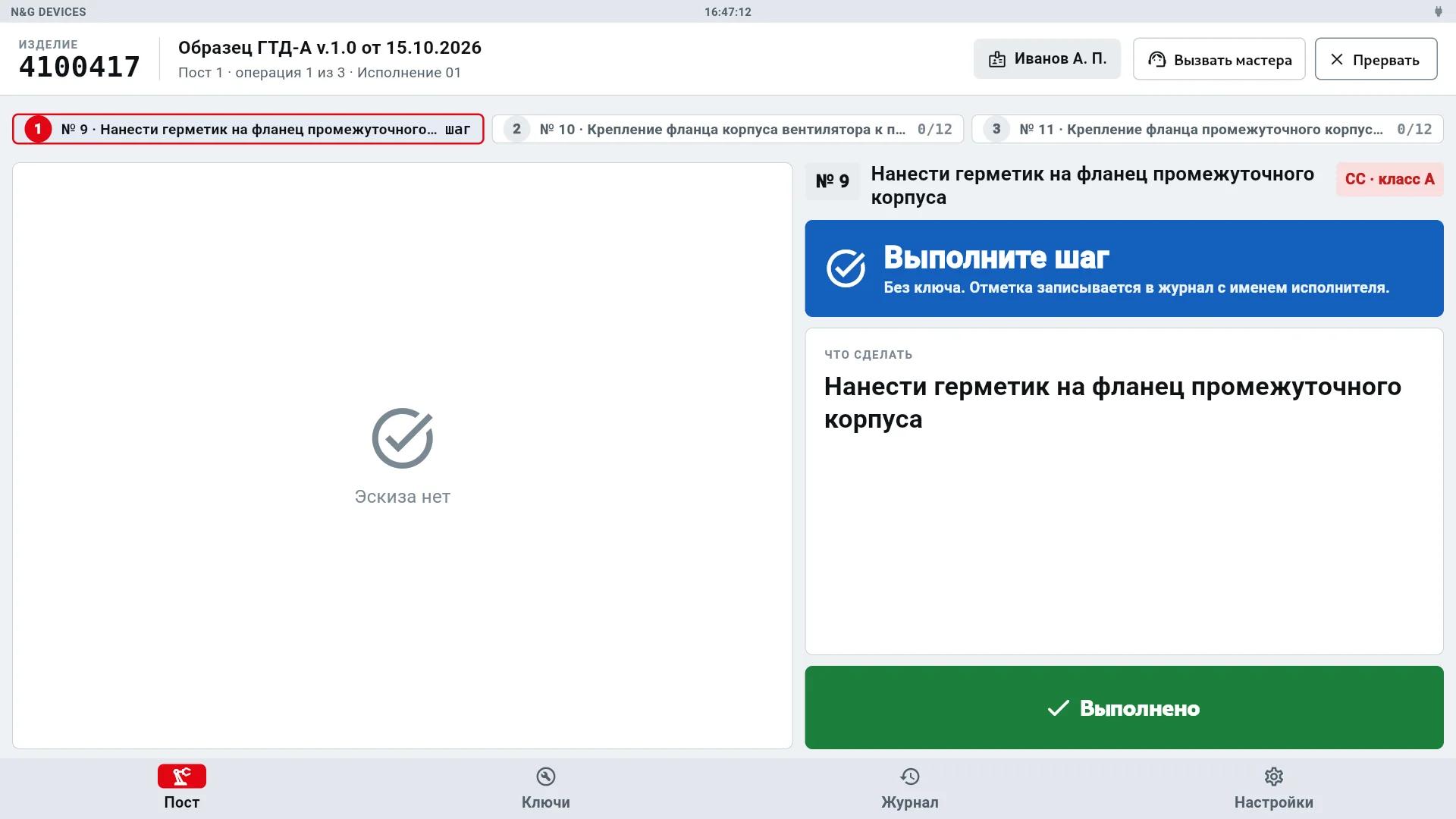

• Операция без ключа (герметик, контровка, метка): выполните действие из блока «Что сделать» и нажмите Выполнено. Отметка записывается в журнал с именем исполнителя.
• Осмотр: проверьте узел по критерию и нажмите Соответствует или Не соответствует. Несоответствие устраните и осмотрите снова.

6.9 Потеря связи с ключом

При потере связи экран обводится красной рамкой «Нет связи с ключом: затяжки не записываются». Затяжки, выполненные без связи, на посту не появляются. Дождитесь восстановления связи и повторите их.

6.10 Ключ не подходит или отключён

7Мастер и прерывание

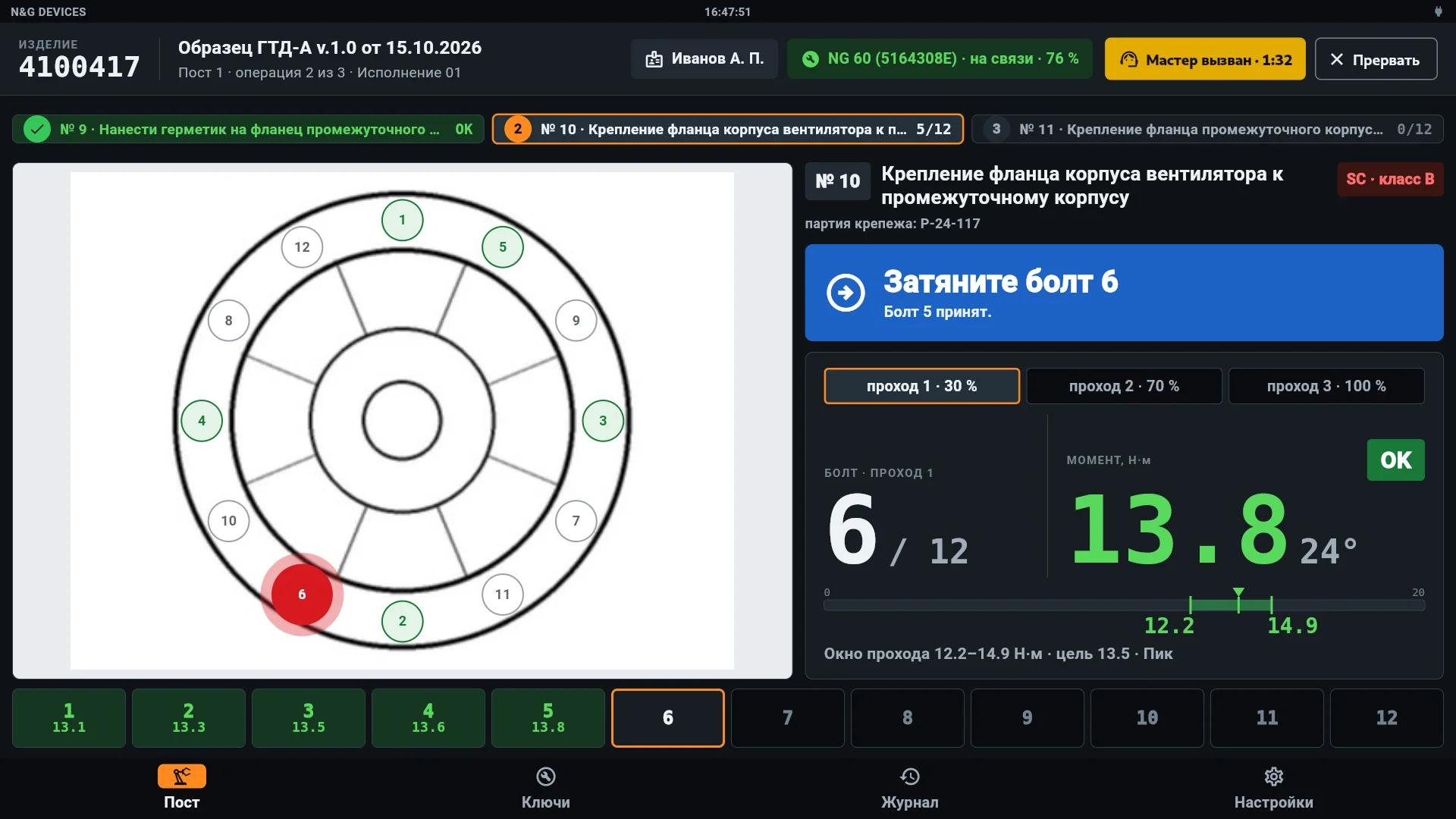

7.1 Вызов мастера

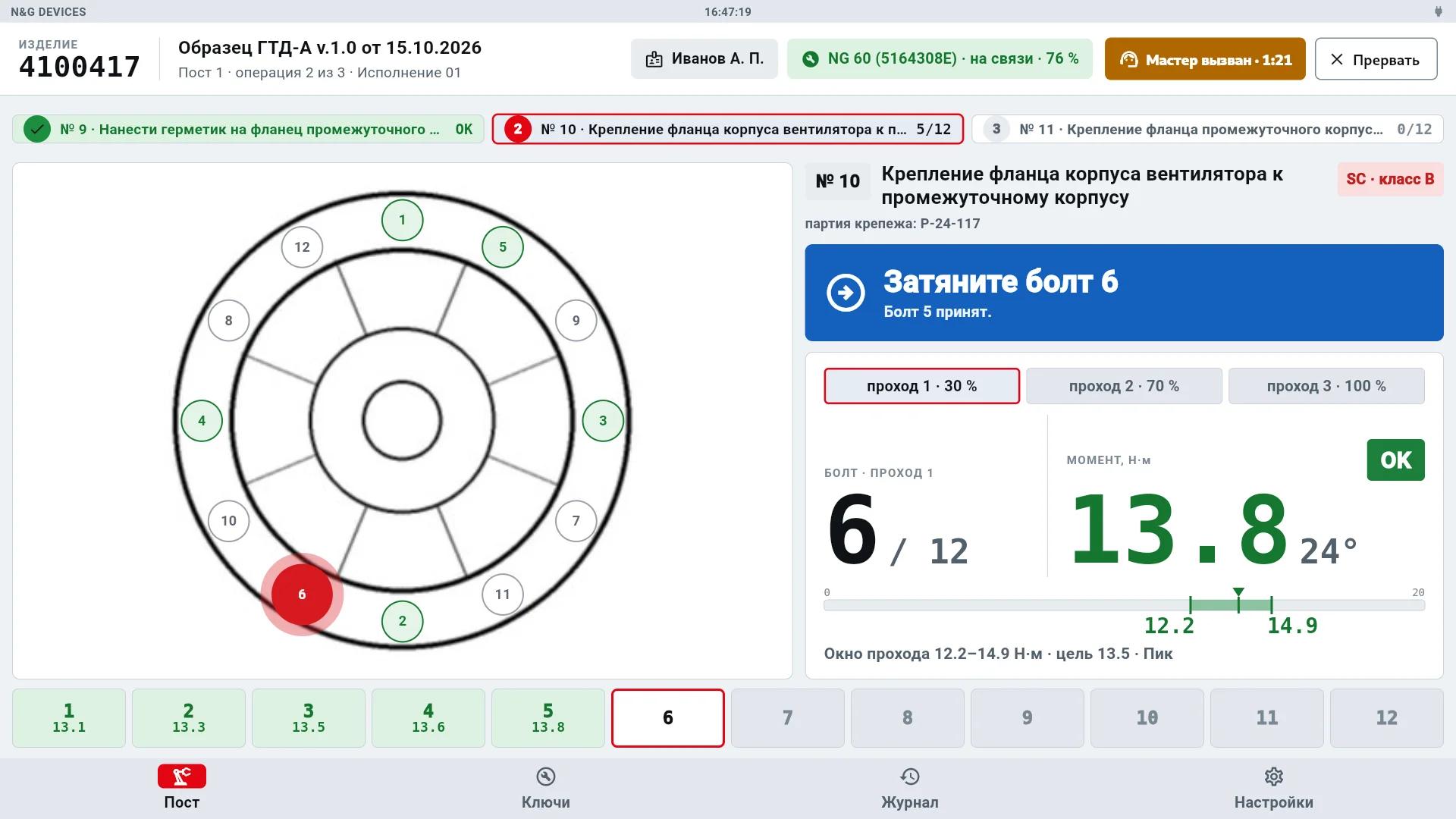

1. 01Нажмите Вызвать мастера. Кнопка становится жёлтой и показывает время ожидания: Мастер вызван · 1:21. Если пост подключён к сигнальной колонне, включается сигнал вызова.

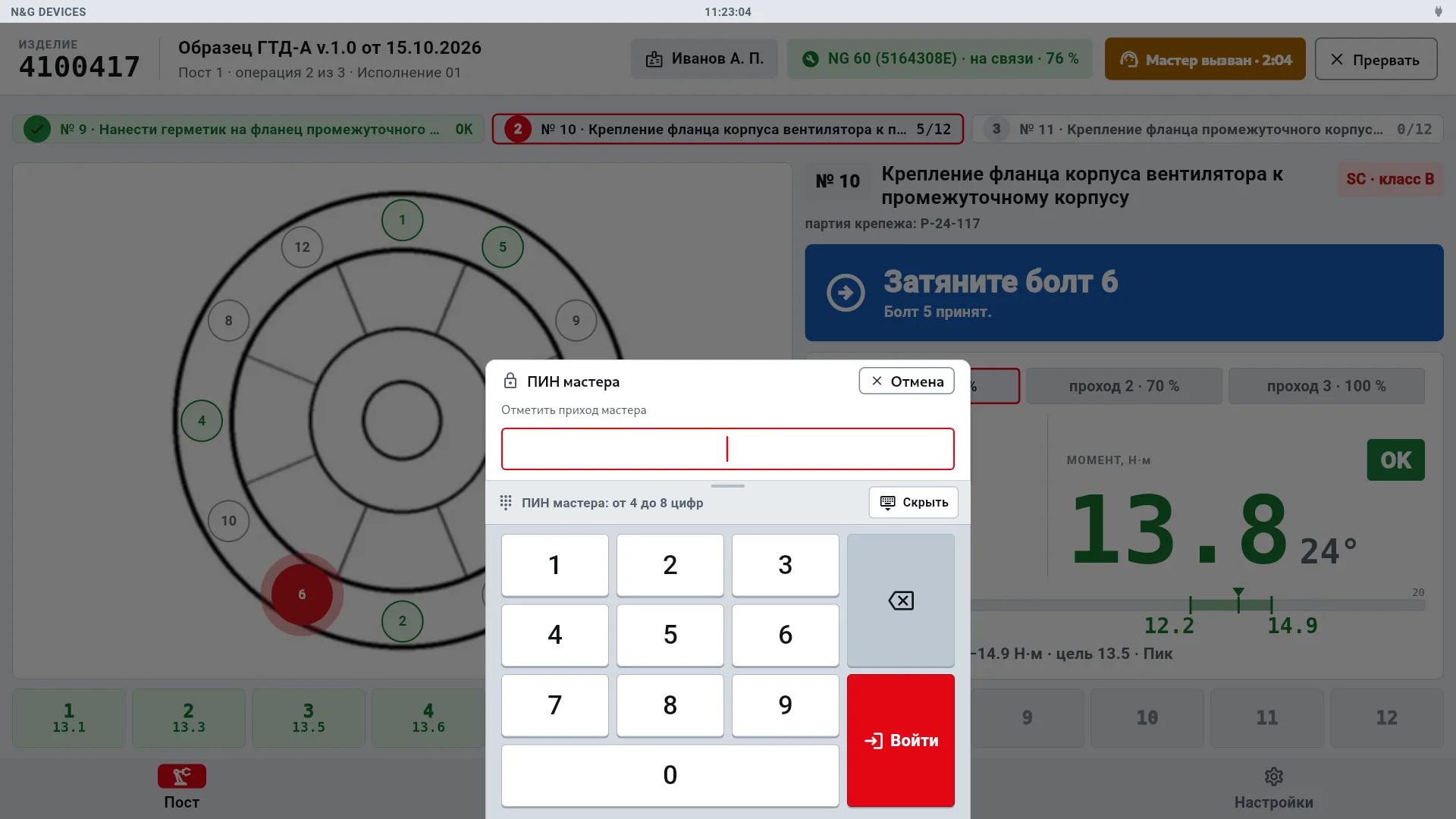

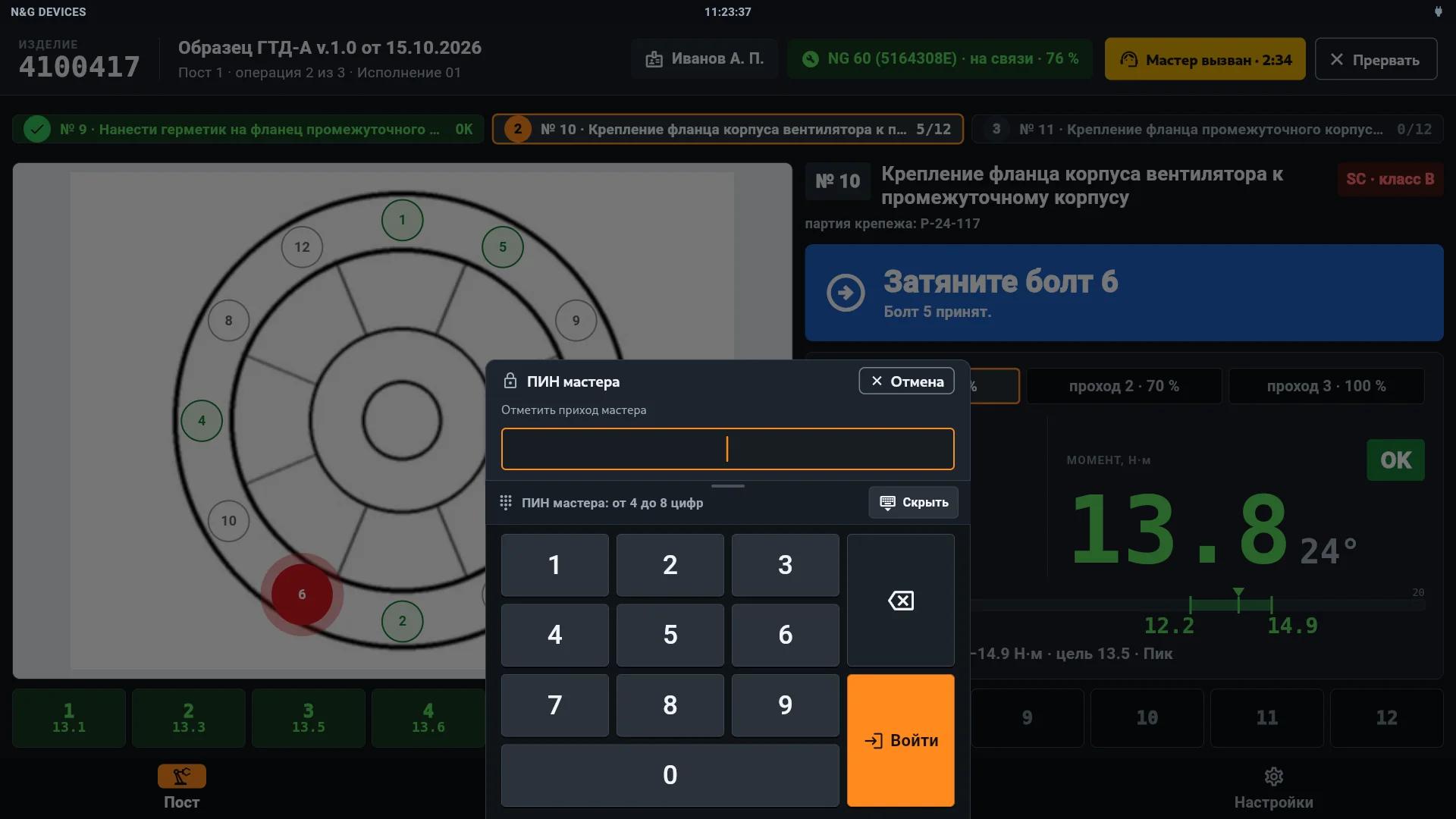

2. 02Мастер отмечает приход касанием кнопки и вводом ПИН мастера.

Вызов и время ожидания записываются в журнал и в отчёт смены.

7.2 Прерывание сборки

Нажмите Прервать и подтвердите. Изделие не закрывается, записанные затяжки остаются в журнале. Если не затянуты соединения класса A, изделие получает отметку «не выпускать»: другие посты его не примут, пока сборку не продолжат на этом посту или мастер не выпустит изделие.

8Завершение сборки

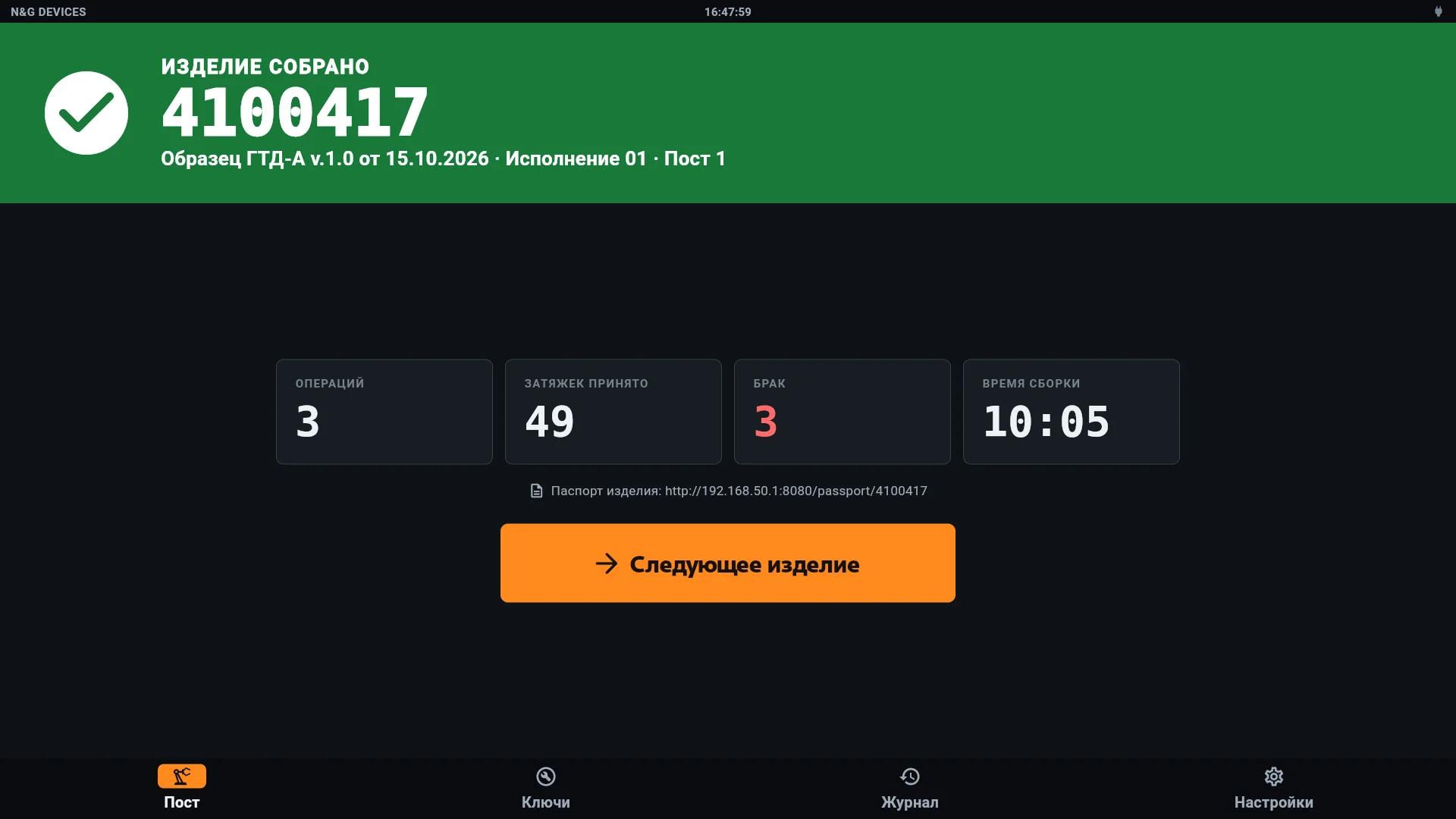

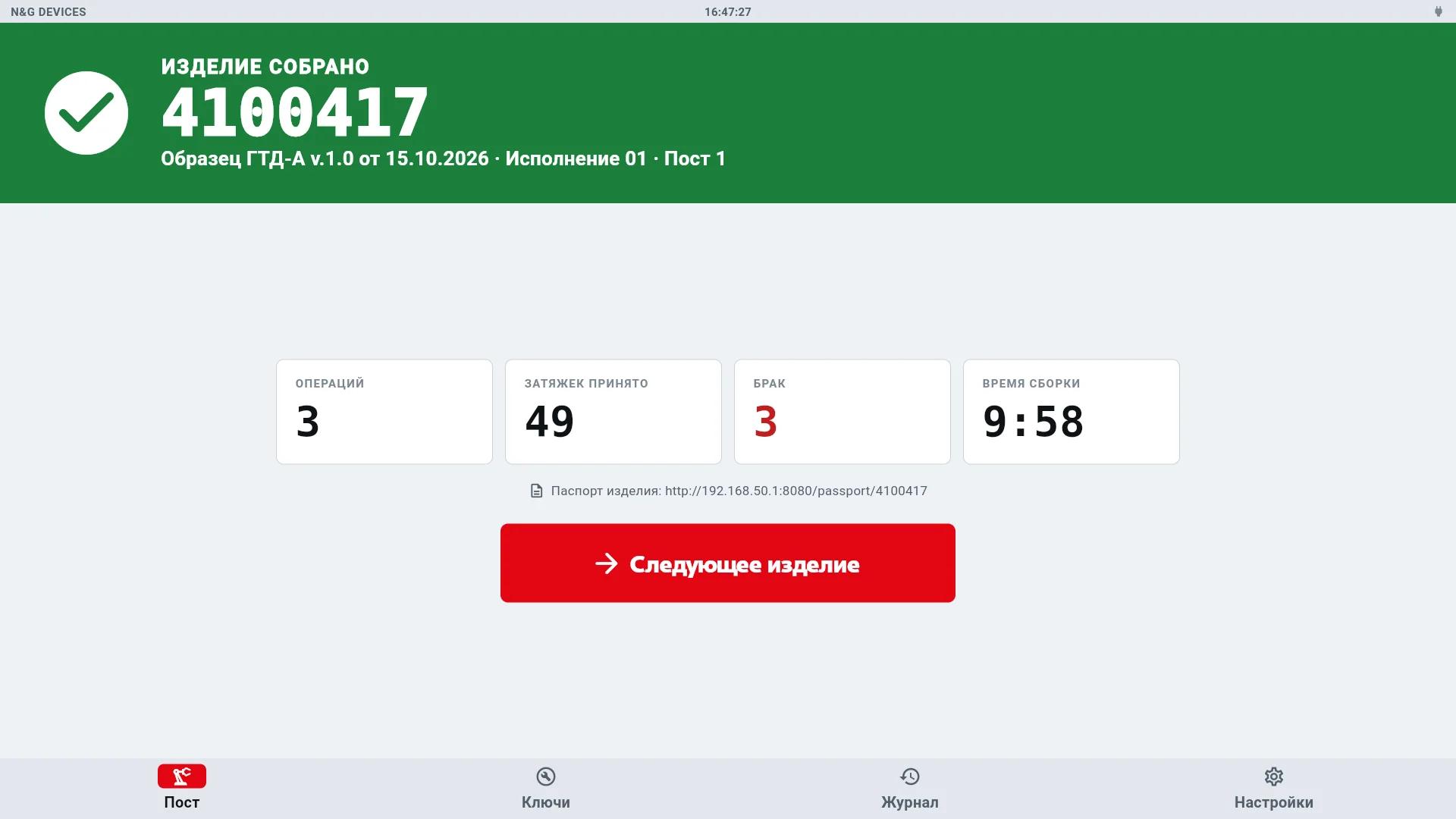

После последней операции выводится Изделие собрано: номер изделия, число операций, принятые затяжки, брак и время сборки. Ниже указан адрес паспорта изделия.

1. 01При подключённом принтере напечатайте протокол или наклейку: Печать протокола, Печать наклейки.
2. 02Нажмите Следующее изделие. Пост вернётся к выбору изделия, исполнитель останется прежним.

8.1 Паспорт изделия

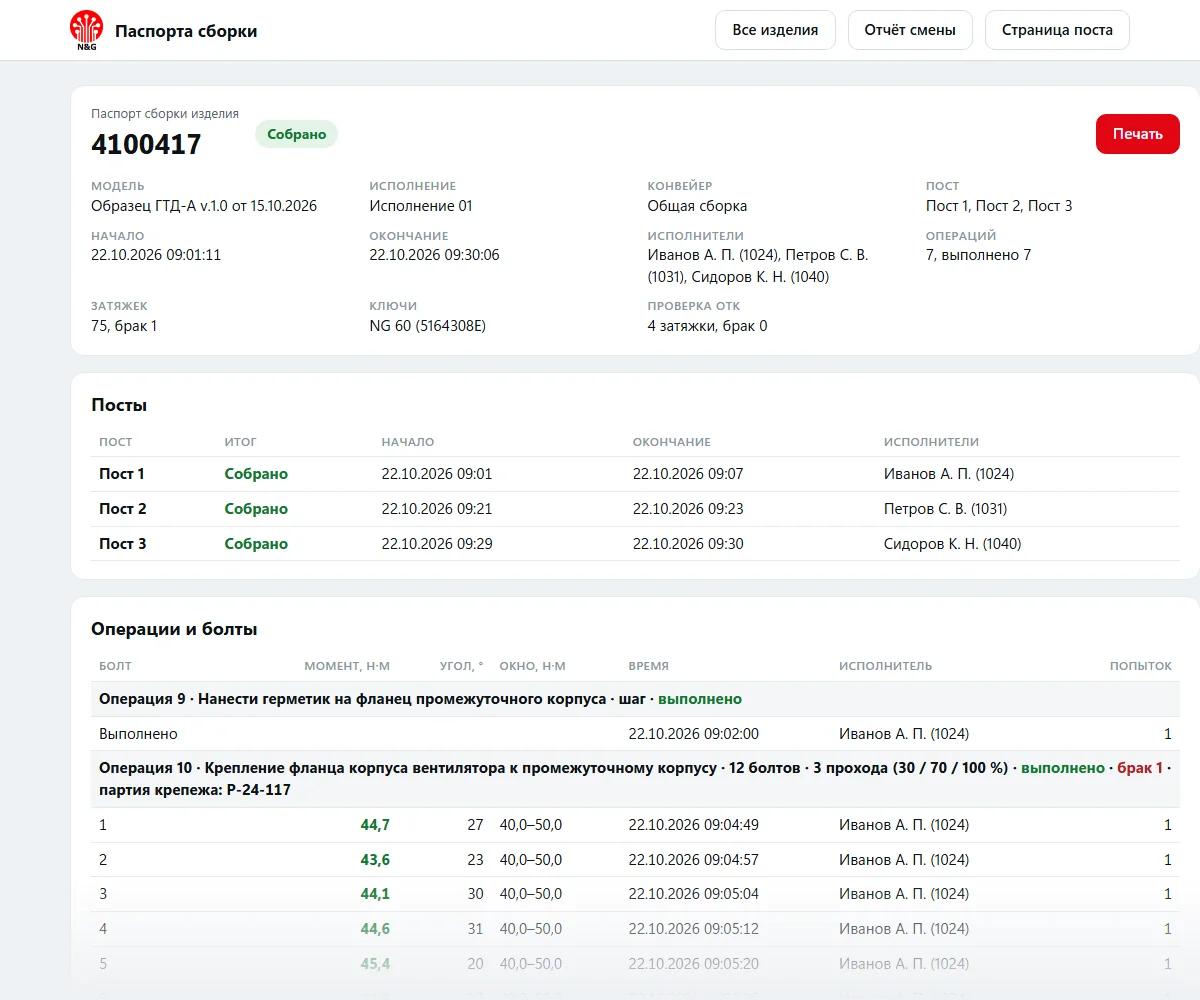

Паспорт открывается в браузере компьютера или телефона по адресу поста. В паспорте: посты и исполнители, операции и болты с моментом, проходом, временем и ключом, коды партий, брак, проверка ОТК и кривые затяжек соединений с браком.

адрес поста · /passport/4100417

9Журнал и отчёты

9.1 Журнал

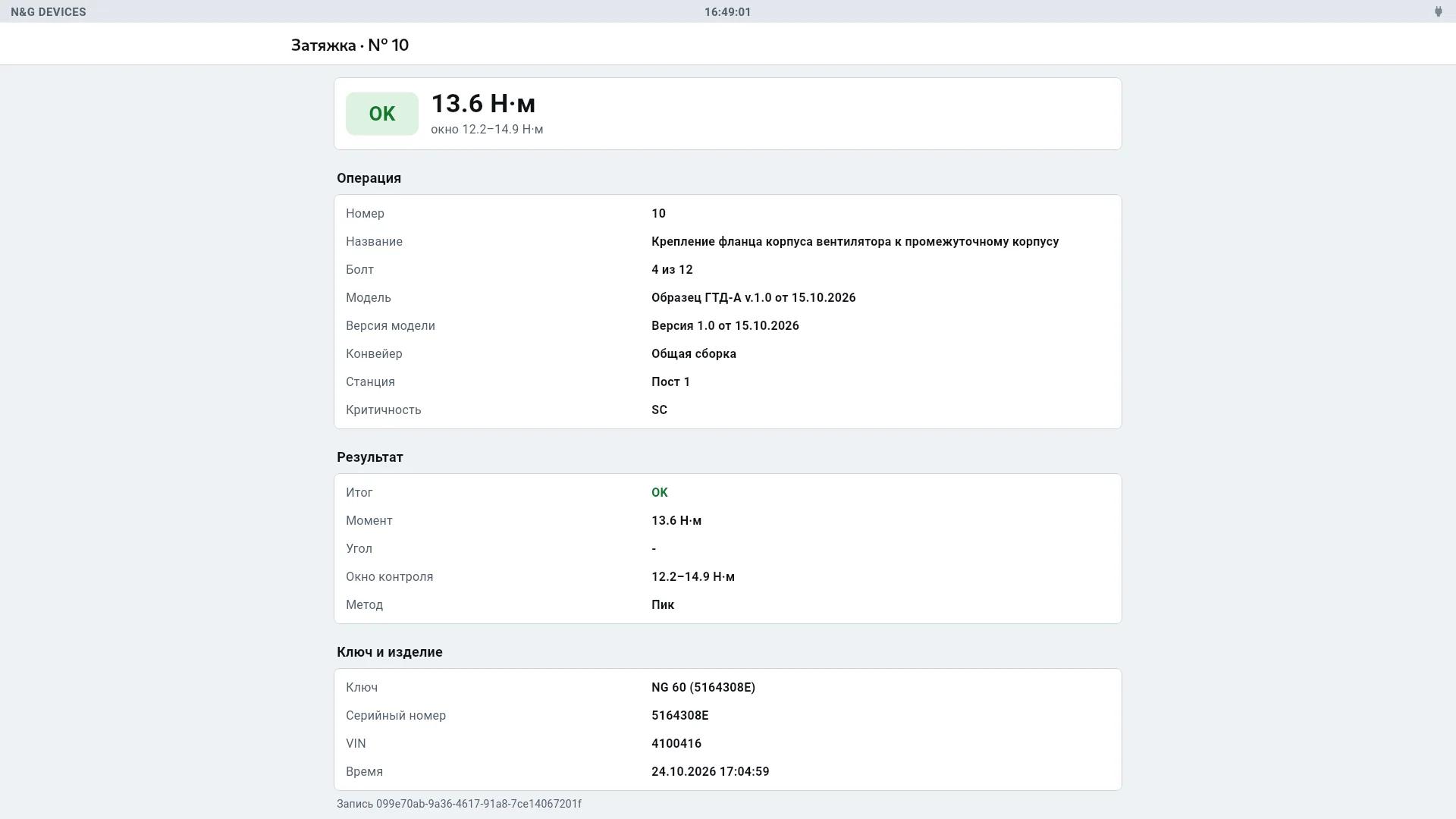

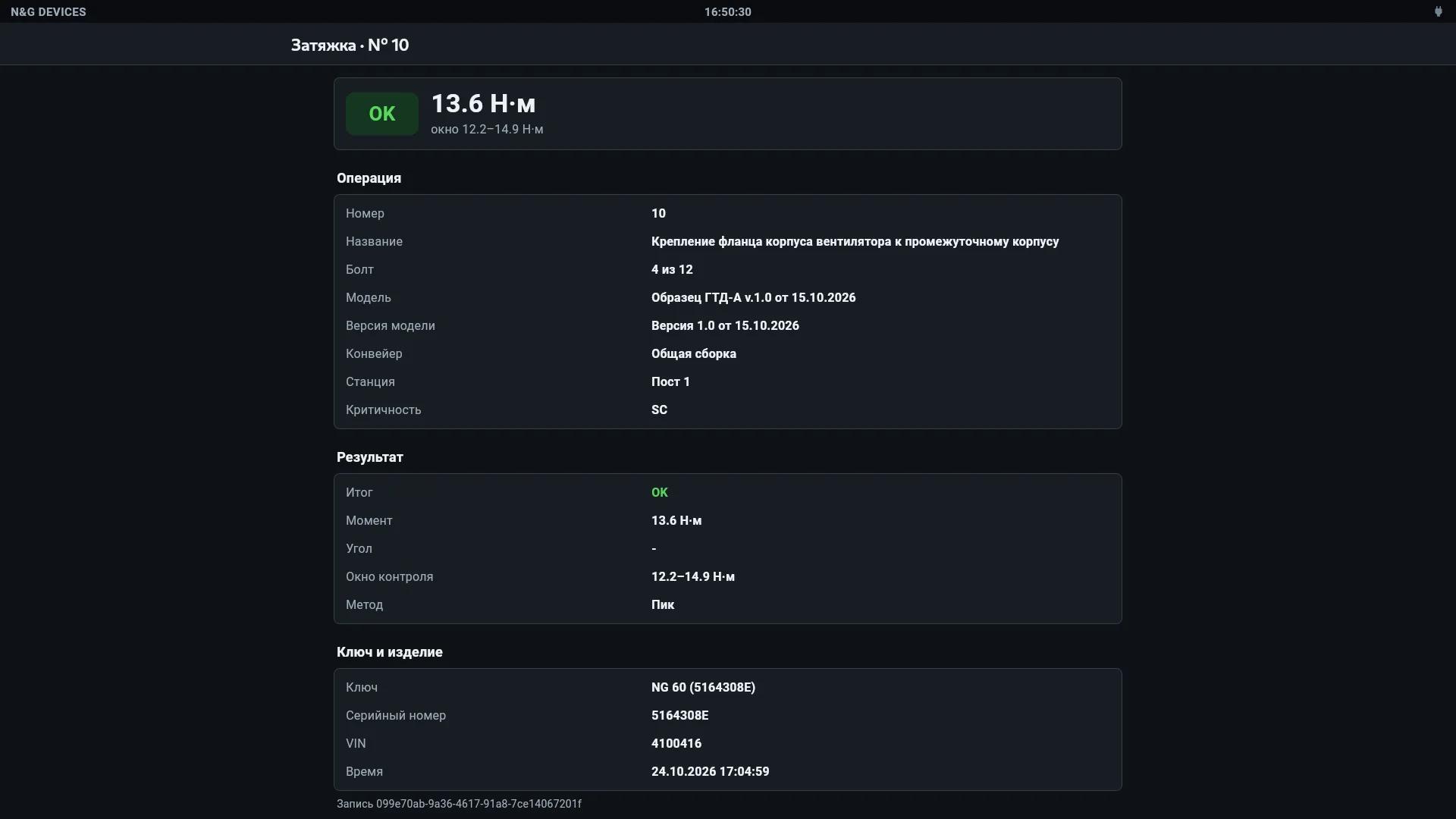

Вкладка Журнал показывает затяжки по операциям, новые сверху: номер изделия, модель, ключ, моменты болтов и итог операции. Поле поиска отбирает записи по номеру изделия или номеру операции. Касание записи открывает подробности: момент, угол, окно, метод, ключ, номер изделия и время.

9.2 Отчёты

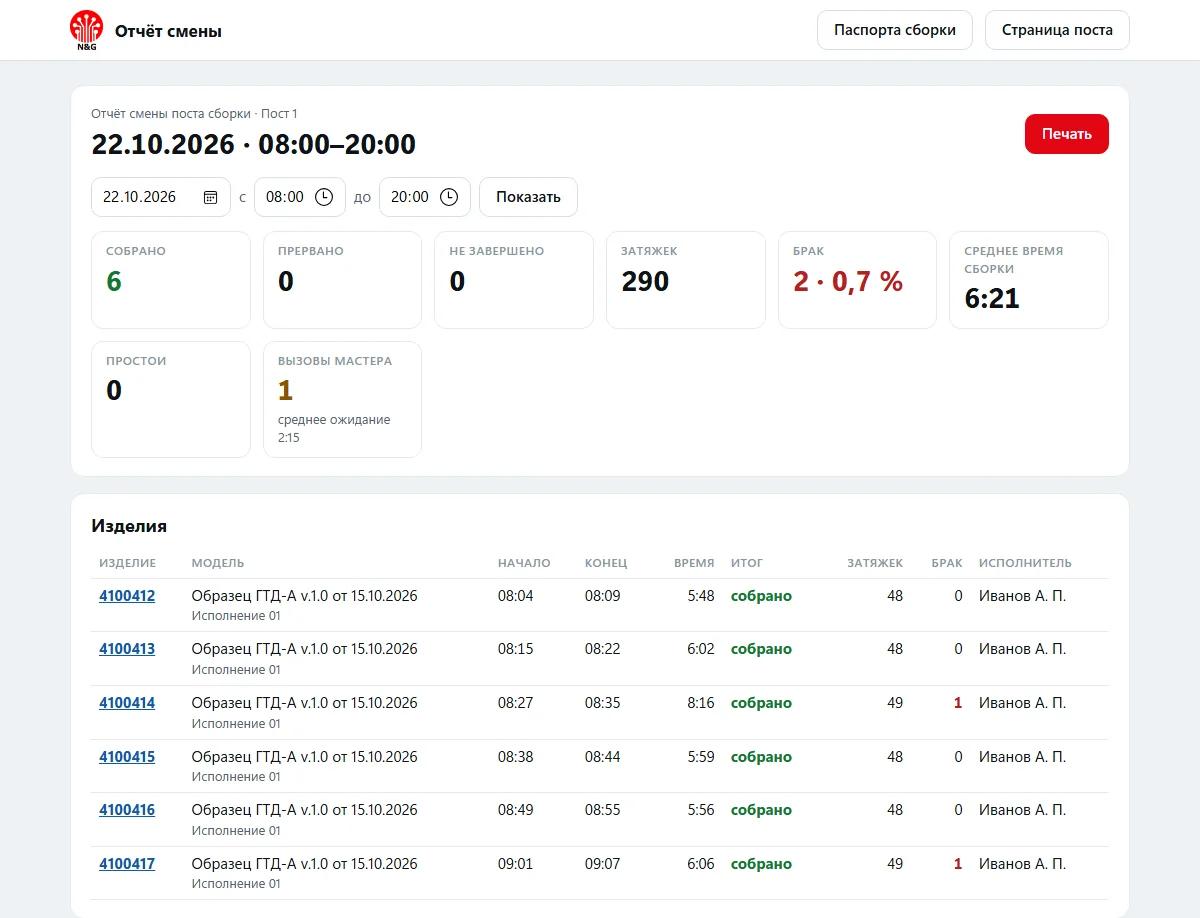

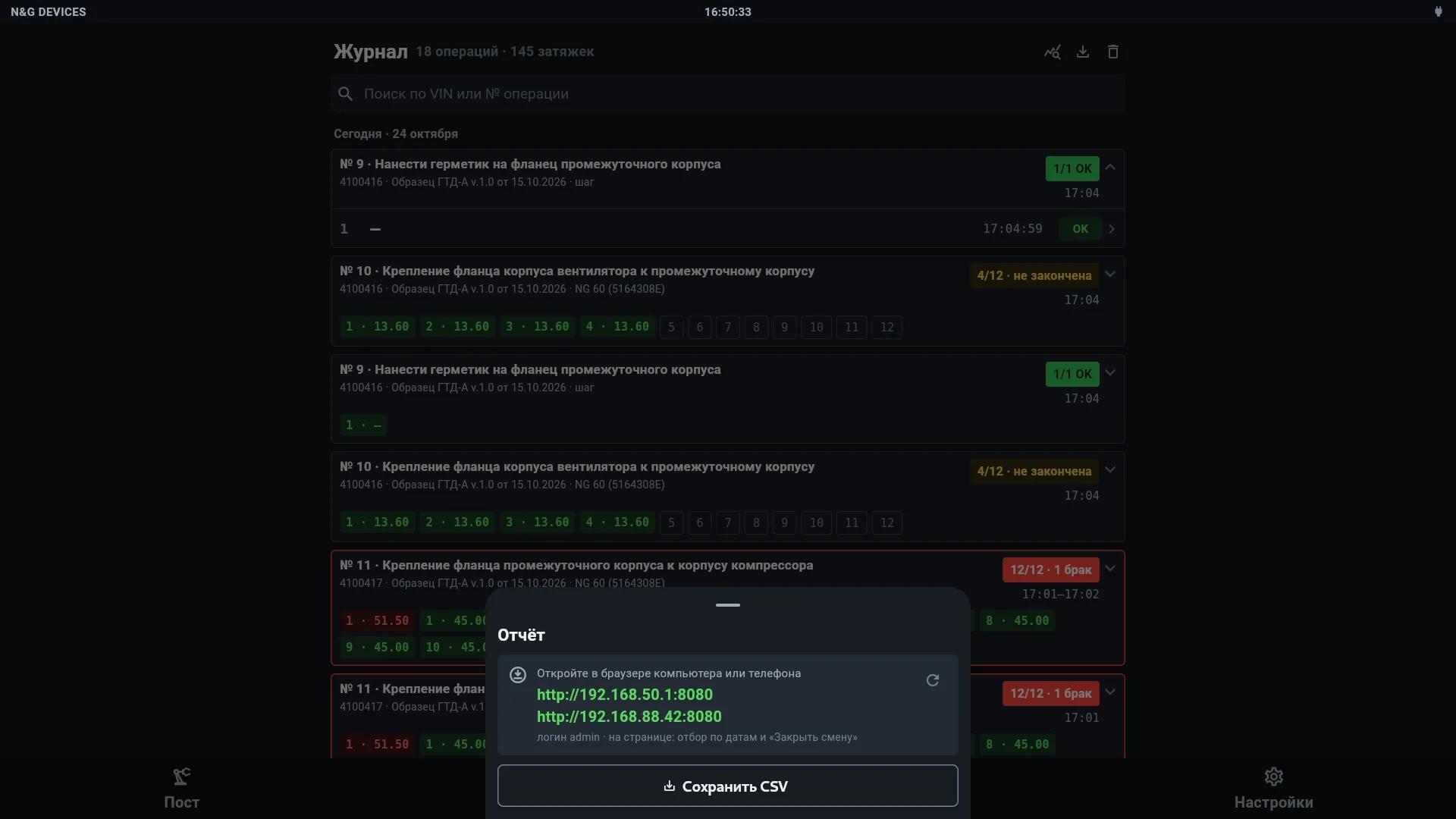

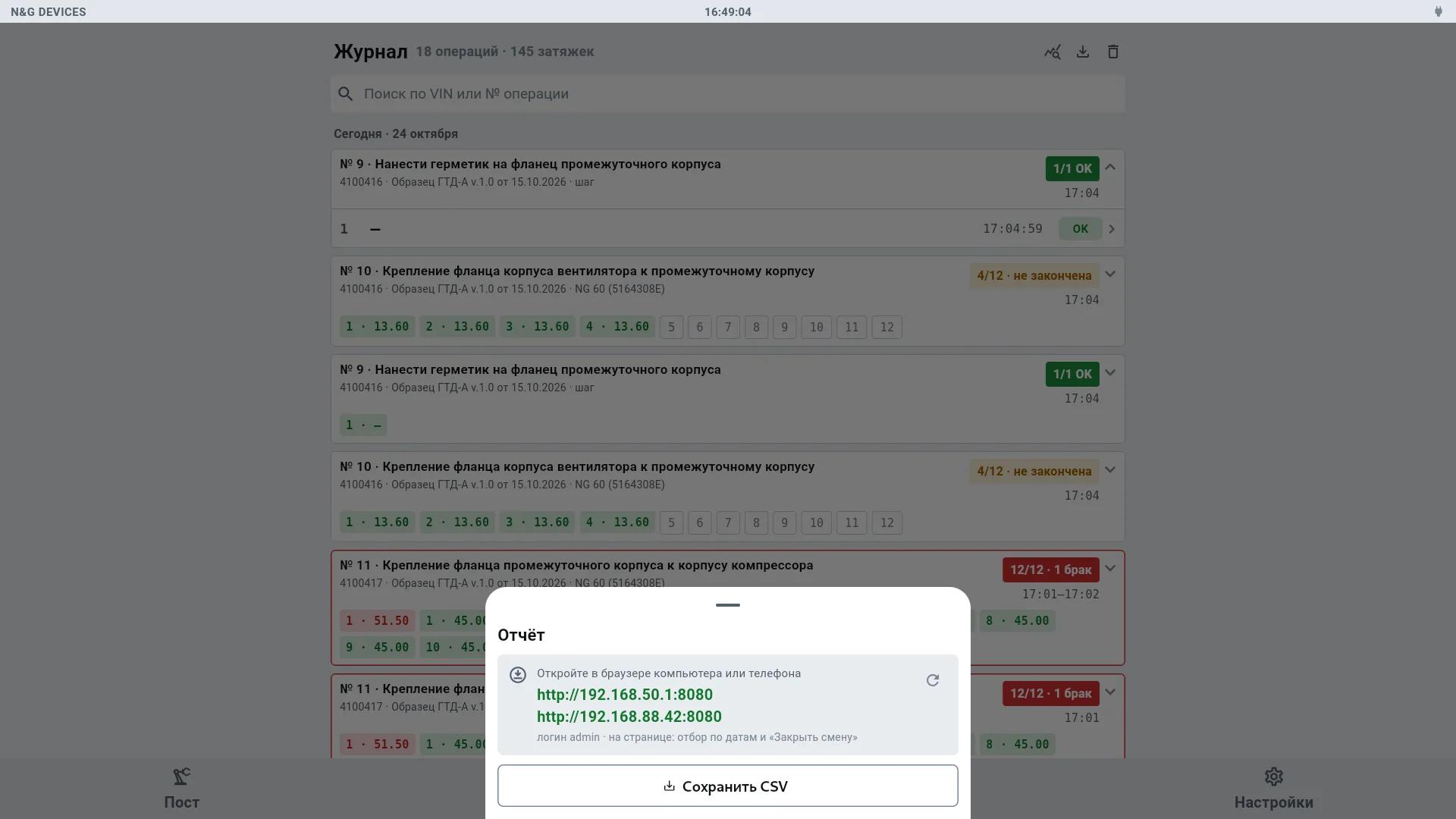

Кнопка отчёта в журнале показывает адрес страницы поста. На странице в браузере компьютера или телефона доступны выгрузка журнала в CSV за выбранные даты, паспорта изделий и отчёт смены. Отчёт смены содержит собранные и прерванные изделия, затяжки, брак, среднее время сборки, простои и вызовы мастера.

адрес поста · /shift

10Настройки

Настройки поста выполняют мастер и настройщик. Изменение режима работы, исполнителей, линии и MES требует пароля настройщика.

11Устранение неисправностей

12Термины и определения
